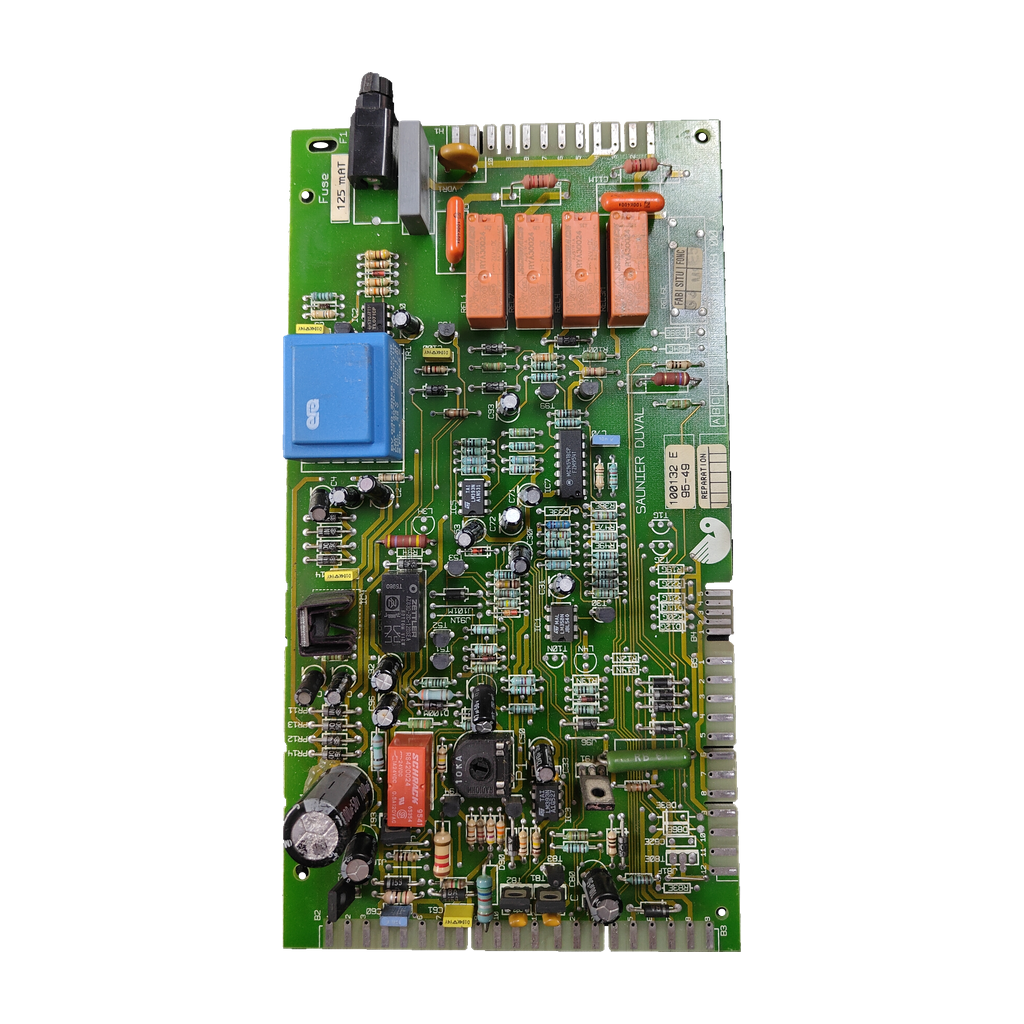

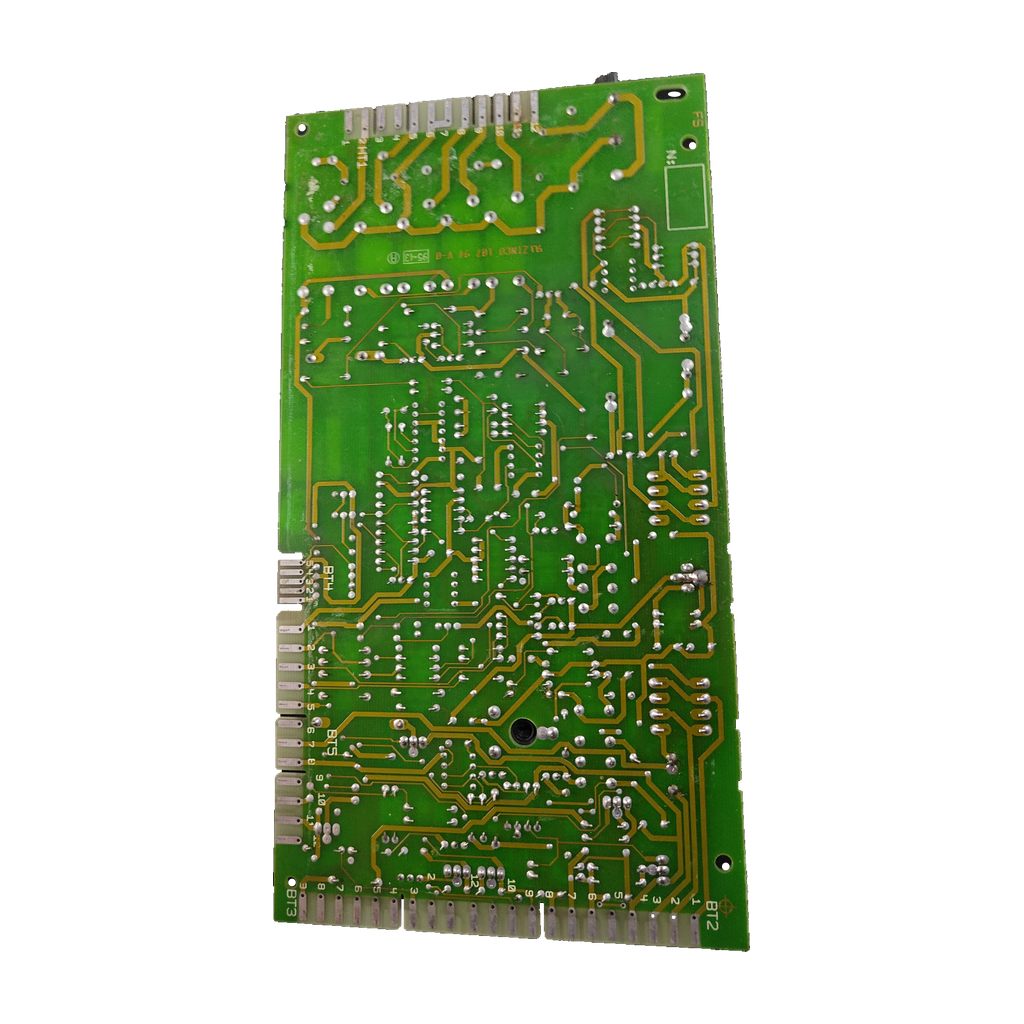

Placa electrónica Saunier Duval 100132 E · PCB 03101009 00 A1 para Thelia 23 E MOD. 3: Detalle original de la placa

Saunier DuvalFotos de esta unidad

1 / 4

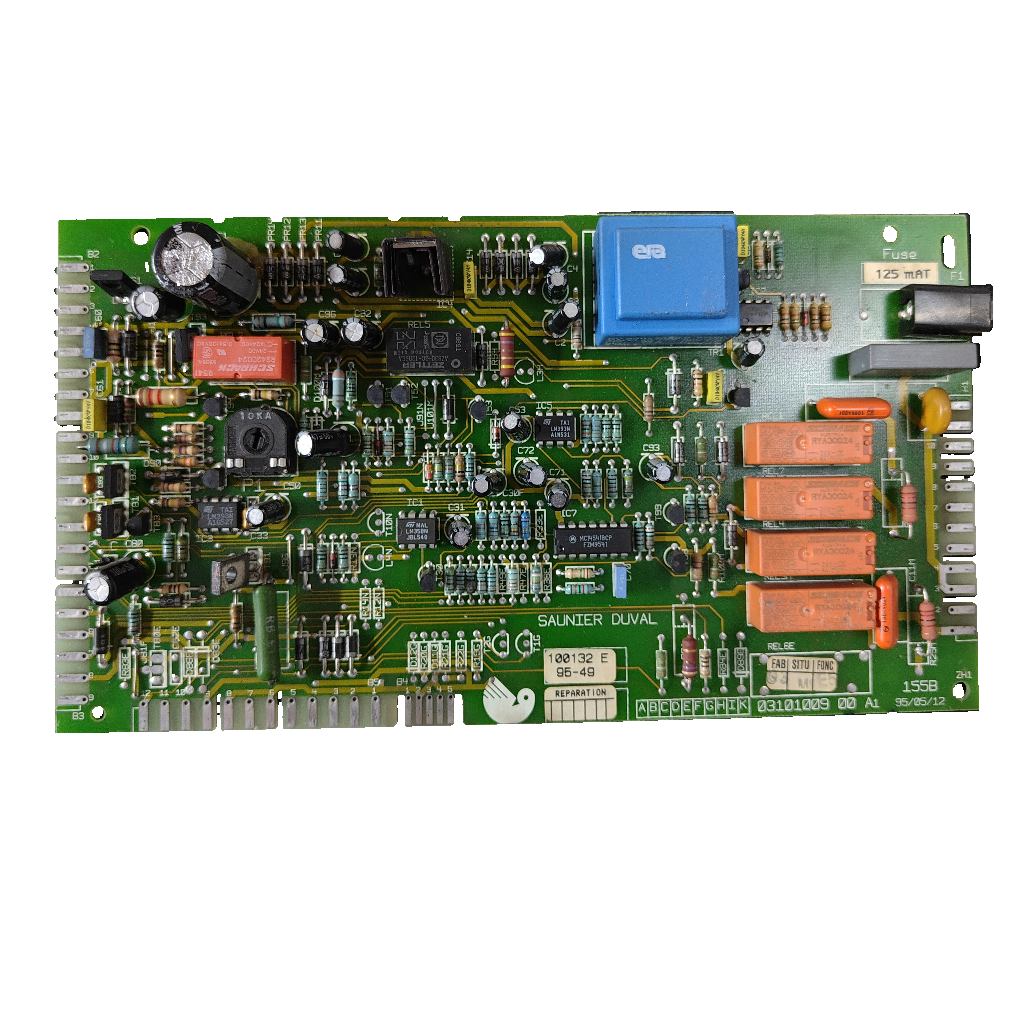

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval 100132 E · PCB 03101009 00 A1 para Thelia 23 E MOD. 3

Referencia Saunier Duval100132 E

La 100132 E (circuito 03101009 00 A1) es una placa electrónica Saunier Duval para la Thelia 23 E MOD. 3, confirmada por nuestro taller. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Etiqueta 100132 E
Circuito 03101009 00 A1
Fusible F1 125 mA T
Thelia 23 E MOD. 3

Todos los códigos de esta unidad3

Referencia Saunier Duval: 100132 E
Código del circuito: 03101009 00 A1
SKU Ecoklima: PLC043

Las listas de piezas de la Thelia 23 E dan el circuito 05712800 (57128 en un PDF de lista de piezas). Ninguna fuente leída lo une a 100132 E ni a 03101009 00 A1, así que no sabemos si es la misma placa para la MOD. 3: guíate por el código impreso en tu placa.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de control de la Saunier Duval Thelia 23 E MOD. 3. Según los marcados técnicos que confirma nuestro taller, lleva un relé Schrack RS420024 de bobina 24 V CC, un transformador de 230 V a 48 V y dos circuitos integrados (LM393N y LM358N). Antes de sospechar de la placa, revisa el fusible F1 de 125 mA y los conectores.

Compruébalo en tu placa

Busca en la etiqueta de la placa el código 100132 E (junto a 95-49) y, en el circuito impreso, el 03101009 00 A1.
Compara el resto de marcados: relé Schrack RS420024 (bobina 24 V), transformador TR1 BV 030-2056.0 y circuitos integrados LM393N y LM358N.
No des por equivalente el circuito 05712800 (o 57128) que las listas dan para la Thelia 23 E, ni la 100132F: Openclima la cita como versión junto a 100132-E («100132-E/100132F»), pero no hay equivalencia confirmada. Guíate por el código impreso.
Mira en la placa de características que tu caldera es una Thelia 23 E MOD. 3. Si es otra variante, compara los códigos antes de pedirla.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

100132 E	Código de la etiqueta de la placa, junto a 95-49 (también escrito 100132E, 100132-E o 100132)
03101009 00 A1	Código del circuito impreso (PCB), con 95/05/12 (también 03101009 00A1, 0310100900A1 o 03101009-00-A1)
95-49	Marcado de la etiqueta de la placa, junto a 100132 E
95/05/12	Marcado del circuito impreso, junto a 03101009 00 A1
RS420024	Relé Schrack, bobina 24 V CC
BV 030-2056.0	Transformador TR1, tipo EI 30/10,5, primario 230 V y secundario 48 V
LM393N · LM358N	Circuitos integrados
S54081 · S5408100	Fusible de 125 mA de la Thelia 23 E: S54081 en su lista de piezas y S5408100 en EasySAV («sur carte principale»)

No la confundas con

05712800Circuito impreso «Multi» (SAV) que varias tiendas listan para la Thelia 23 E y la Themis 23 E (también 5712800). Faustoricambi da 57128 como código del fabricante · Es otro código: ninguna fuente lo une a 100132 E ni a 03101009 00 A1. No consta que sean intercambiables.
57128Circuito impreso de la lista de piezas de la Thelia 23 E (PDF de Pièces Express) · No cita 100132 E. Nuestro taller confirma la 100132 E para la MOD. 3; no sabemos si esa lista se refiere a otra variante.
100132FVersión de electrónica que Openclima cita junto a 100132-E («100132-E/100132F») · Cambia la letra final: no se asume equivalencia. Compara la de tu placa.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Thelia 23 E MOD. 3Confirmada por nuestro taller · también en Openclima (como Thelia 23 E, sin precisar la variante)

Por confirmarPor confirmar

Saunier Duval 155E1 fuente: anuncio de Vinted de una placa con el marcado 03101009 00 A1

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de fuentes externas

Versión de electrónica: 100132-E/100132FOpenclima, ficha de la 100132-E
Fusible: 125 mAVinted (placa 03101009 00 A1); lista de piezas y EasySAV (Thelia 23 E)
Relés: Activan la bomba y la válvula de gasVinted (placa 03101009 00 A1)
Circuito impreso: Laminado epoxi-vidrio FR4 con pistas de cobreVinted (placa 03101009 00 A1)

Identificación y códigos del repuesto

Marcado PCB: 03101009 00 A1; 95/05/12
Etiqueta de placa: 100132 E; 95-49

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Relé SCHRACK RS420024: bobina 24 VDC
Transformador TR1 BV 030-2056.0: tipo EI 30/10,5; 50/60 Hz; primario 230 V (Pin 1-5); secundario 48 V (Pin 7-9)
Fusible F1: 125mAT

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Aplicación indicada: THELIA 23 E MOD. 3

Síntomas de que puede fallar

Lo que revisa el técnico

Según EasySAV, el modelo Thelia 23 E no tiene códigos de avería. No hemos podido leer el manual oficial del fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Fusible F1 de 125 mA T

La placa lleva un fusible F1 de 125 mAT. Revísalo antes de cambiar la placa.

Monta con un técnico

La placa trabaja a 230 V: que la monte un técnico cualificado.

Preguntas frecuentes

8 preguntas

¿Cómo identifico la placa 100132 E?

Busca en la etiqueta el código 100132 E, junto a 95-49, y en el circuito impreso el 03101009 00 A1, junto a 95/05/12. Compara también el relé Schrack RS420024 (bobina 24 V CC), el transformador TR1 BV 030-2056.0 y los circuitos LM393N y LM358N.

¿Sirve para mi Saunier Duval Thelia 23 E MOD. 3?

Sí. Nuestro taller ha confirmado esta placa para la Thelia 23 E MOD. 3, y Openclima también da la 100132-E para la Thelia 23 E, sin precisar la variante. Los despieces que hemos leído no citan 100132 E, y un PDF de lista de piezas de la Thelia 23 E trae el circuito 57128: compara siempre tu código.

¿Sirve para otra Saunier Duval, como la 155E?

Un anuncio de Vinted da una placa con el marcado 03101009 00 A1 para una Saunier Duval 155E, pero es una sola fuente y no cita 100132 E. Lo confirmado por nuestro taller es la Thelia 23 E MOD. 3. Con otra caldera, compara los códigos o envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características, o llama al 919 931 595.

¿Es la misma placa que la 05712800 de la Thelia 23 E?

No lo sabemos. EasySAV, Pièces Express y Jean-Paul Guy listan para la Thelia 23 E el circuito «Multi» 05712800, y un PDF de lista de piezas da el 57128. Ninguna fuente leída lo une a 100132 E ni a 03101009 00 A1, así que no lo damos por equivalente. Compara el código impreso en tu placa antes de pedir.

¿Qué significan los códigos 100132 E, 100132F y 03101009 00 A1?

100132 E y 95-49 son los códigos de la etiqueta; 03101009 00 A1 es el marcado del circuito impreso (PCB), con 95/05/12. Openclima lista la placa como «100132-E/100132F», pero la letra final cambia y no damos la 100132F por equivalente. No hemos podido leer el manual oficial del fabricante (bloqueado), así que no sabemos qué significa cada marcado.

¿Qué fusible, relés y transformador lleva?

El fusible F1 es de 125 mAT según los marcados técnicos confirmados por nuestro taller. La lista de piezas de la Thelia 23 E trae un fusible de 125 mA (S54081) y Vinted también da 125 mA para la placa 03101009 00 A1. Lleva un relé Schrack RS420024 (bobina 24 V CC) y un transformador TR1 BV 030-2056.0 (230 V / 48 V). Según Vinted, los relés activan la bomba y la válvula de gas. Son marcados del ejemplar fotografiado, no mediciones.

¿Puedo montarla yo mismo?

Es mejor que la monte un técnico cualificado: la placa trabaja a 230 V (primario del transformador). Antes de cambiarla, revisa el fusible F1 de 125 mA y comprueba que el código impreso en tu placa es el 100132 E. Según EasySAV, el modelo Thelia 23 E no tiene códigos de avería.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval 100132 E

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Un origen externo (Openclima) une 100132-E con la Thelia 23 E. Vinted da el marcado 03101009 00 A1 en una placa 155E y, de esa placa, el fusible de 125 mA, los relés y el material; no cita 100132 E ni la Thelia 23 E. Ningún origen leído une los dos códigos ni ningún despiece leído cita 100132 E.

Fuentes consultadas

Openclima: ficha de la placa Saunier Duval 100132-E para Thelia 23 ETítulo con Thelia 23 E y «Versión de Electrónica: 100132-E/100132F»
Vinted: anuncio de placa Saunier Duval 155E con el marcado 03101009 00 A1 (usada)«Oznaczenie: 03101009 00 A1», fusible de 125 mA y función de los relés

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
