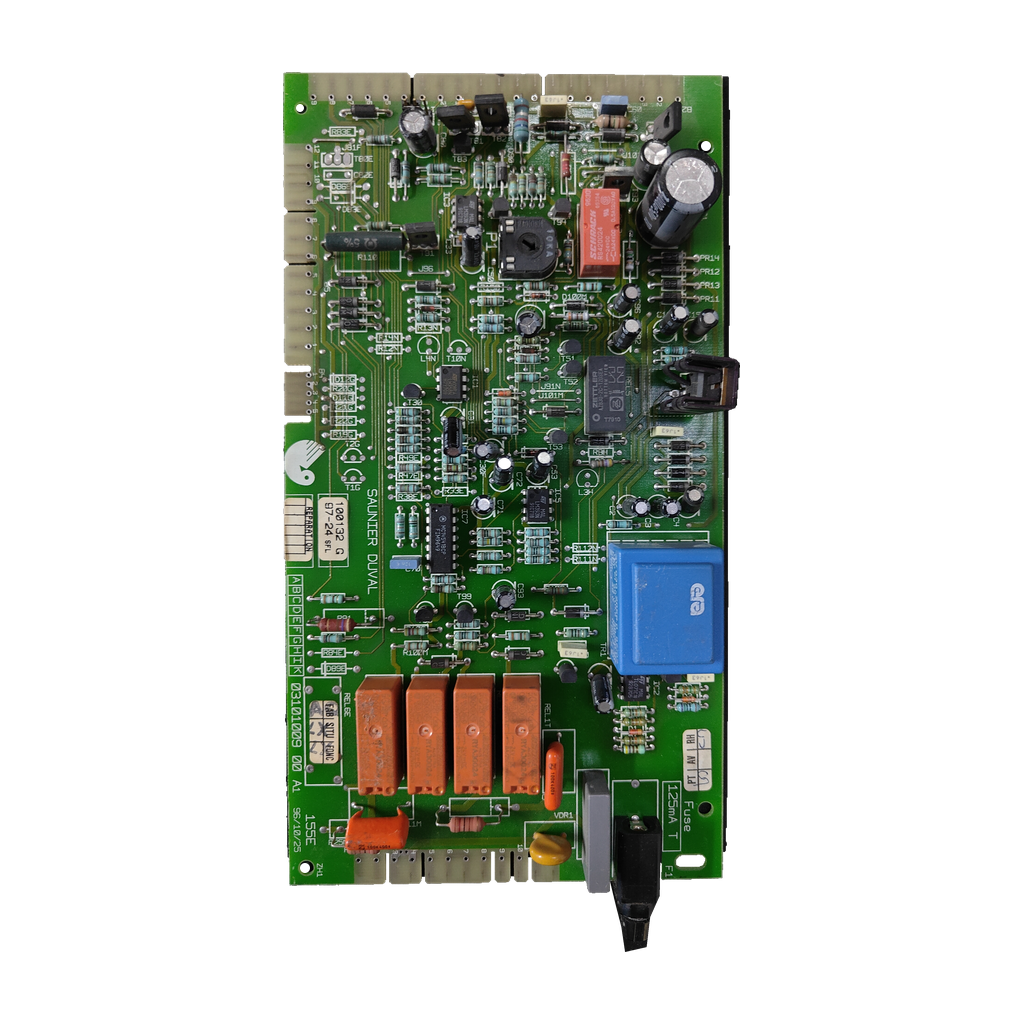

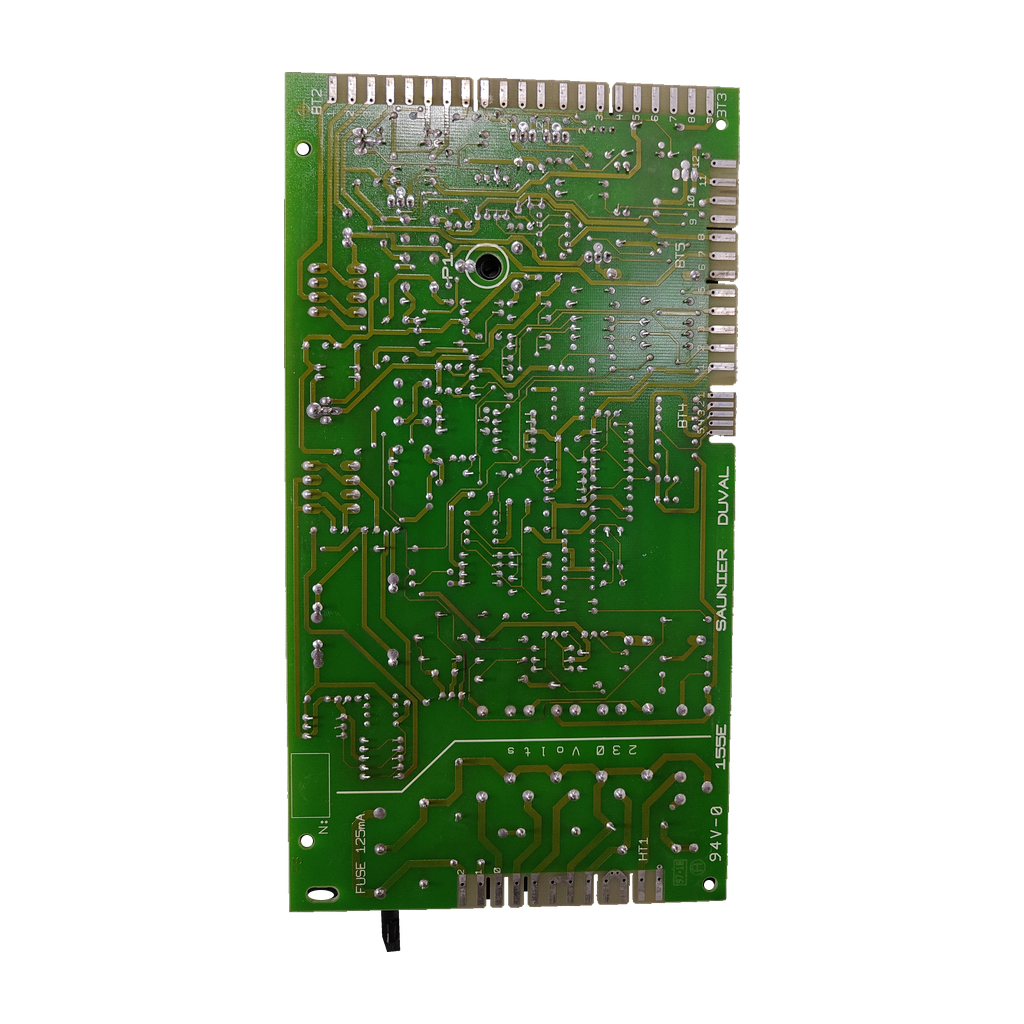

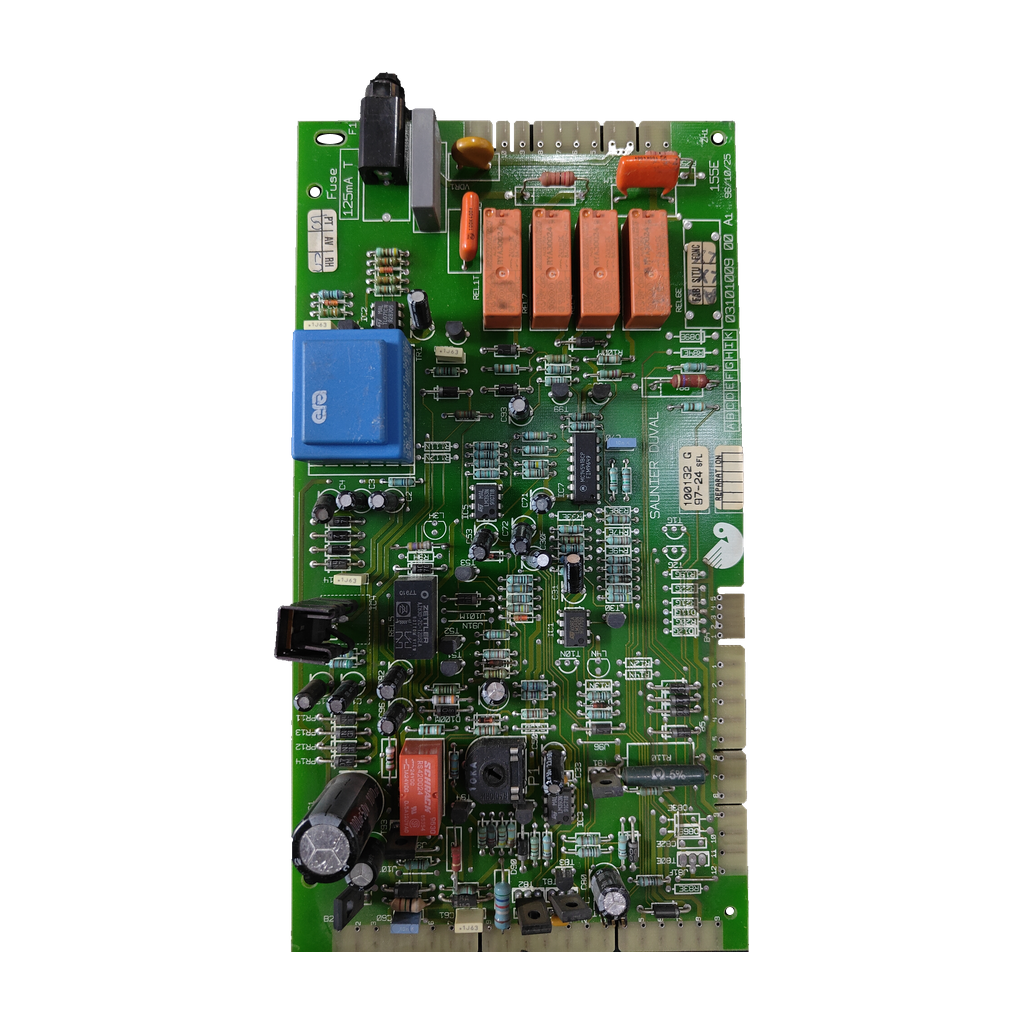

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
Saunier DuvalCompatibilidad confirmada
Placa electrónica Saunier Duval 100132 G · PCB 03101009 00 A1 para Thelia 23 E
Referencia Saunier Duval100132 G
La 100132 G es la placa electrónica de control Saunier Duval (circuito 03101009 00 A1) que nuestro taller ha confirmado para las Thelia 23 E y Thelia 23 E MOD.1. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Etiqueta 100132 G
- PCB 03101009 00 A1
- 230 V · fusible 125 mA T
- Thelia 23 E y 23 E MOD.1
Todos los códigos de esta unidad2
- Referencia Saunier Duval
- 100132 G
- SKU Ecoklima
- PLC041
8/050155C sale en la ficha de una tienda junto a la 100132-G, pero la ficha no dice qué es y no está marcado en nuestra placa.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosEs la placa de control de la caldera: lleva el transformador (primario 230 V, secundario 48 V), el fusible F1 y seis relés visibles (REL1 a REL6). El manual de servicio oficial de la Thelia 23 / 23 E / SB 23 manda sustituir la placa cuando falla un relé.
Compruébalo en tu placa
- Busca en la placa la etiqueta con «100132 G» (también se escribe 100132G o 100132-G): es el código principal.
- Mira el marcado del circuito impreso: «03101009 00 A1». Debe coincidir con el de tu placa.
- No te fíes del número: hay otras versiones de la electrónica de la Thelia 23 E (100132-E/100132F) y placas con 05712800 o 57050 sin equivalencia probada. Compara la letra final y el marcado del circuito.
- Comprueba en la placa de características que tu caldera es una Thelia 23 E: según el manual oficial, la Thelia 23 sin E y la SB 23 llevan otras placas (57046 y 57047).
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
| 100132 G | Código de la etiqueta de la placa (también 100132G o 100132-G) |
|---|---|
| 03101009 00 A1 | Marcado del circuito impreso (también 0310100900A1 o 03101009 00A1) |
| 03101009 | Identificador que Openclima da junto a la 100132-G; la ficha no dice qué es. Sus primeros dígitos coinciden con el marcado 03101009 00 A1 de nuestra placa. |
| 8/050155C | Identificador que Openclima da junto a la 100132-G; la ficha no dice qué es y no figura en nuestra placa |
| 155E · 96/10/25 | Otros marcados del circuito impreso. Un anuncio de Vinted titula «Saunier Duval 155E» una placa con el marcado 03101009 00 A1; no lo tomamos como modelo de caldera. |
| 97-24 · SFL | Marcados de la etiqueta junto al 100132 G; ninguna fuente los explica |
| BV 030-2056.0 97/02 | Transformador de la placa: EI 30/10.5, primario 230 V, secundario 48 V |
No la confundas con
- 100132-E / 100132FPlaca Saunier Duval para la Thelia 23 E con otra versión de electrónica, según una tienda · Es otra versión: la nuestra es la G. Ninguna fuente dice que sean intercambiables.
- 57050Placa de la Thelia 23 E en la lista de recambios del manual de servicio oficial (n.º 9, ed. 10/96) · El manual no cita 100132 G ni 03101009 y nuestra etiqueta lleva 97-24: no la damos por equivalente.
- 05712800Placa de la Thelia 23 E que dos tiendas listan; la italiana añade 51273, 51255, 57050-69 y código de fabricante 57128 · Ninguna cita 100132 G ni 03101009: no la damos por equivalente.
Calderas en las que va
2 confirmadasLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Saunier Duval Thelia 23 EConfirmada por nuestro taller · también en Openclima
- Saunier Duval Thelia 23 E MOD.1Confirmada por nuestro taller
No sirve para
- Saunier Duval Thelia 23 (sin E)El despiece oficial le asigna otra placa: 57046
- Saunier Duval Thelia SB 23El despiece oficial le asigna otra placa: 57047
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónDato de un anuncio (1 origen)
- Fusible
- 125 mAAnuncio de Vinted (placa 03101009 00 A1)
Identificación y códigos del repuesto
- Marcado PCB
- 03101009 00 A1; 155E; 96/10/25
- Etiqueta de placa
- 100132 G; 97-24; SFL
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Características y marcados técnicos
- Fusible F1
- 125 mA T
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Marcados de esta unidad
- Alimentación indicada en placa
- 230 V
- Transformador BV 030-2056.0 97/02
- tipo EI 30/10.5; 50/60 Hz; primario 230 V (Pin 1-5); secundario 48 V (Pin 7-9)
- Relés visibles
- REL1, REL2, REL3, REL4, REL5, REL6
- Circuitos integrados visibles
- LM339N; MC14541BCP
- Aplicación indicada
- THELIA 23 E MOD.1
Síntomas de que puede fallar
Lo que revisa el técnicoRelé de la placa defectuoso
El manual de servicio oficial de la Thelia 23 / 23 E / SB 23 manda sustituir la placa si un relé falla («Faulty relay on PCB - replace PCB»). No indica qué relé.
Fusible de la placa fundido
El mismo manual pregunta si el fusible de la placa está fundido y manda sustituirlo («Is PCB fuse blown? Replace fuse»).
Antes de cambiar la placa
Lo que revisa el técnicoFusible F1
Nuestra placa lleva un fusible F1 de 125 mA T. El manual oficial pide sustituir el fusible de la placa si está fundido. Si vuelve a fundirse, conviene que un técnico busque la causa.
Conectores y encaje
El manual oficial pide comprobar que los conectores entran del todo en la placa nueva y que queda bien encajada en el panel frontal inferior.
Monta con un técnico
La placa trabaja a 230 V y gobierna una caldera de gas: que la instale un técnico cualificado.
Preguntas frecuentes
8 preguntas¿Dónde está el código de esta placa y qué más debo comparar?
El código principal es 100132 G, en la etiqueta de la placa (junto a «97-24» y «SFL»). En el circuito impreso está el marcado 03101009 00 A1. Compara ambos con los de tu placa. Openclima la escribe 100132-G y da también el identificador 03101009.
¿Sirve para mi Saunier Duval Thelia 23 E?
Sí. Nuestro taller ha confirmado esta placa para la Thelia 23 E y la 23 E MOD.1, y la ficha de Openclima lista la 100132-G para la Thelia 23 E. Según el manual de servicio oficial, la Thelia 23 sin E y la SB 23 llevan otras placas (57046 y 57047). Si tu caldera es otra, envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características, o llama al 919 931 595.
¿Qué diferencia hay entre 100132 G, 100132-E y 100132F?
Openclima publica una ficha para la 100132-G y otra distinta para la 100132-E/100132F, ambas de la Thelia 23 E, y las presenta como versiones de la electrónica. Ninguna fuente que hayamos leído dice si son intercambiables, así que no lo damos por hecho: compara la letra final y el marcado del circuito (el nuestro es 03101009 00 A1).
¿Qué significan 100132 G, 03101009 00 A1 y 8/050155C?
100132 G es el código de la etiqueta de la placa; Openclima lo llama «Versión de Electrónica». 03101009 00 A1 es el marcado del circuito impreso; un anuncio de Vinted lo muestra en otra placa Saunier Duval. 8/050155C figura como «Identificador» en la ficha de Openclima, pero no está en nuestra placa y la ficha no dice qué es.
¿Cuál es el código oficial de la placa de la Thelia 23 E y con qué otras se confunde?
La lista de recambios del manual de servicio oficial de Saunier Duval (ed. 10/96) da la 57050 a la placa de la Thelia 23 E. Ese manual no cita 100132 G ni 03101009, así que no afirmamos que sea nuestra placa. Dos tiendas dan además la 05712800 para esa caldera (la italiana, con 51273, 51255 y 57050-69) y tampoco citan 100132 G. Compara el código de la etiqueta de tu placa.
¿Qué alimentación, fusible y transformador lleva?
Nuestra unidad indica 230 V, fusible F1 de 125 mA T y un transformador BV 030-2056.0 97/02 (tipo EI 30/10.5, 50/60 Hz, primario 230 V, secundario 48 V). Un anuncio de Vinted de una placa con el mismo marcado cita también un fusible de 125 mA.
¿Cuándo hay que cambiar la placa y quién debe montarla?
El manual de servicio oficial de la Thelia 23 / 23 E / SB 23 manda sustituir la placa si falla un relé, y sustituir el fusible si está fundido. Para cambiarla se abre la tapa de la placa, se levanta y se sueltan con cuidado sus conectores; en la nueva deben entrar del todo. La placa trabaja a 230 V y gobierna una caldera de gas: que la monte un técnico cualificado.
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
Cómo hemos verificado esta ficha
Saunier Duval 100132 GCompatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia
Taller: Thelia 23 E y 23 E MOD.1 y los códigos. Externas: Openclima lista la 100132-G para la Thelia 23 E; el manual oficial asigna el 57050 a la placa de esa caldera, sin citar 100132 G; no sabemos si es la misma pieza; Vinted: marcado 03101009 00 A1, fusible de 125 mA y título «155E».
Fuentes consultadas
- Manual de servicio oficial Saunier Duval Thelia 23 / 23 E / SB 23 (PDF, 10/96)Lista de recambios: placa 57050 (23 E), 57046 (23), 57047 (SB 23); averías y cambio de placa. No cita 100132 G
- Openclima: ficha de la placa Saunier Duval 100132-G para Thelia 23 EMuestra 100132-G (Versión de Electrónica) con la Thelia 23 E en el título; da los identificadores 03101009 y 8/050155C sin explicar
- Vinted: anuncio de placa Saunier Duval con marcado 03101009 00 A1 (usada)Confirma el marcado 03101009 00 A1 y un fusible de 125 mA; la titula «155E»; no cita la Thelia 23 E ni el 100132 G
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
