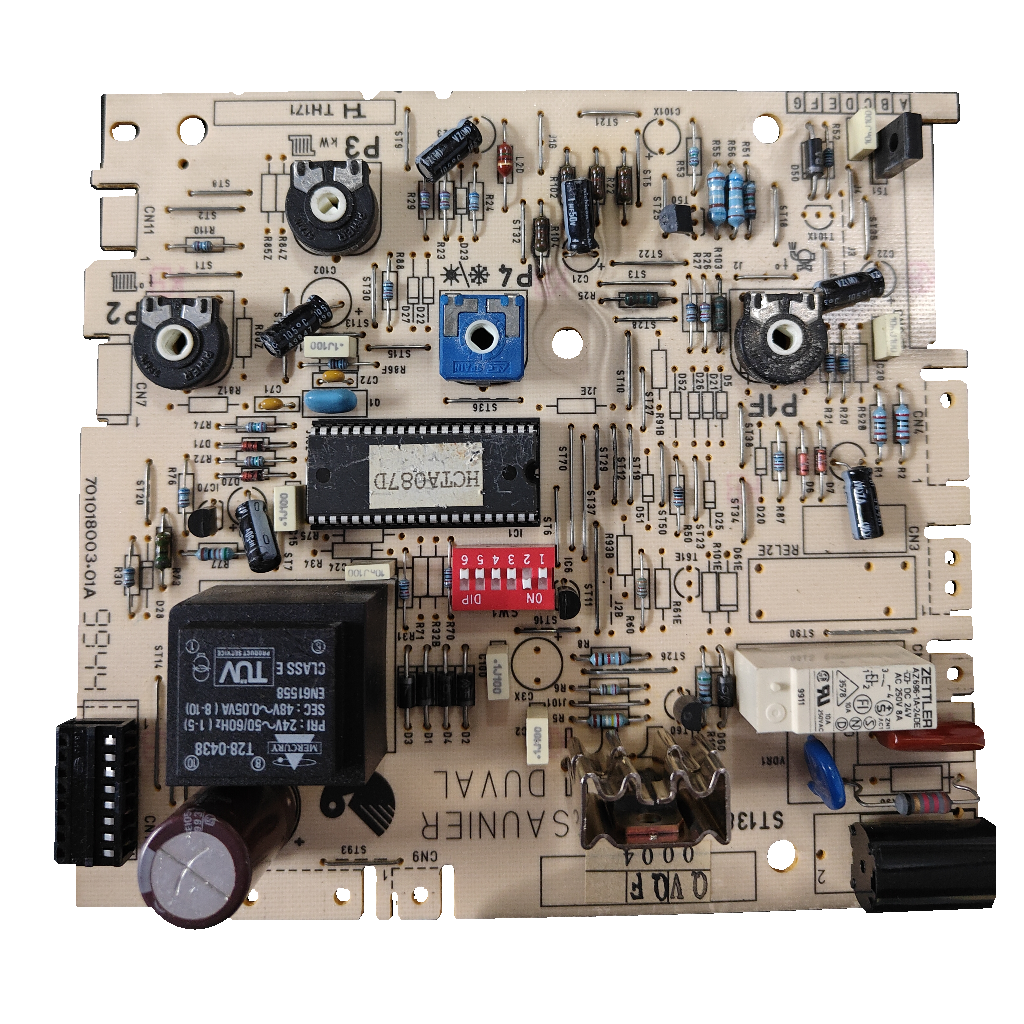

Placa electrónica Saunier Duval 701018003.01A para Thema C23E: vista 2

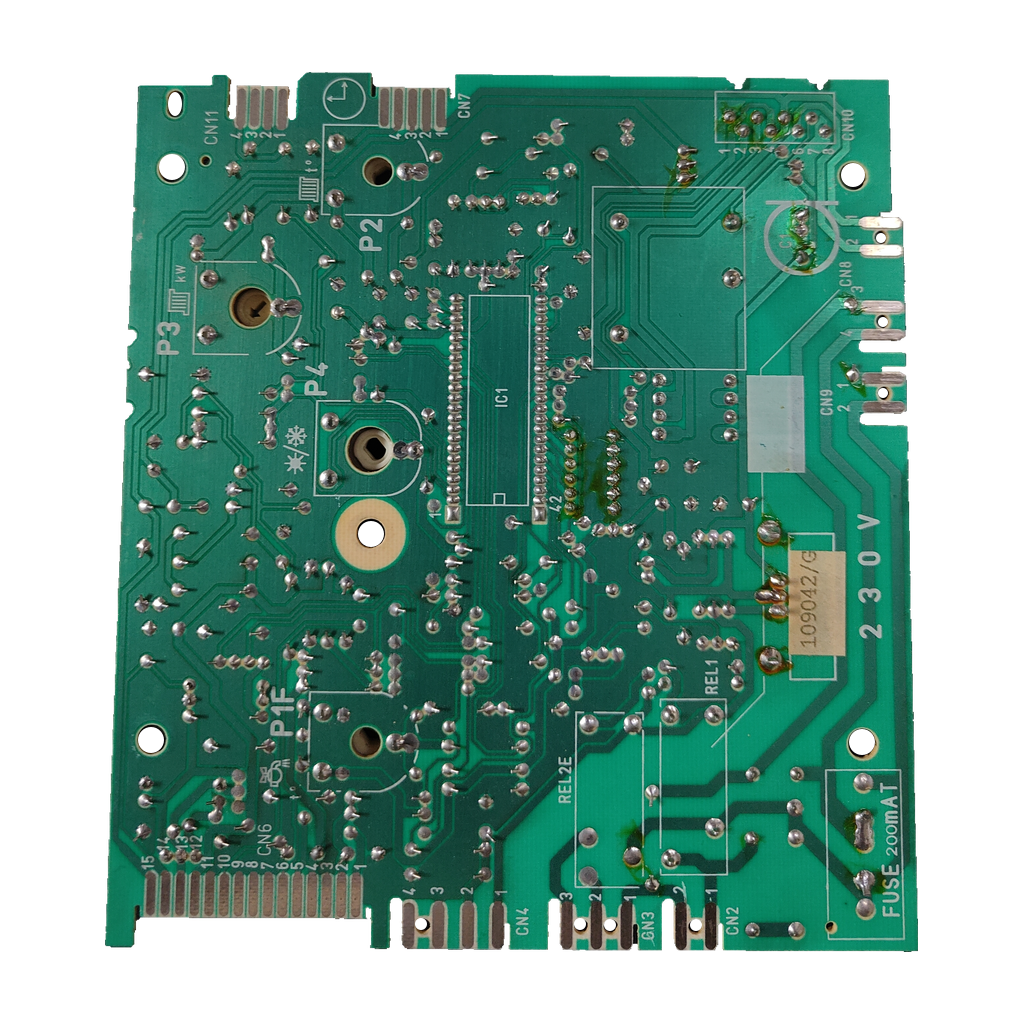

Placa electrónica Saunier Duval 701018003.01A para Thema C23E: vista 3

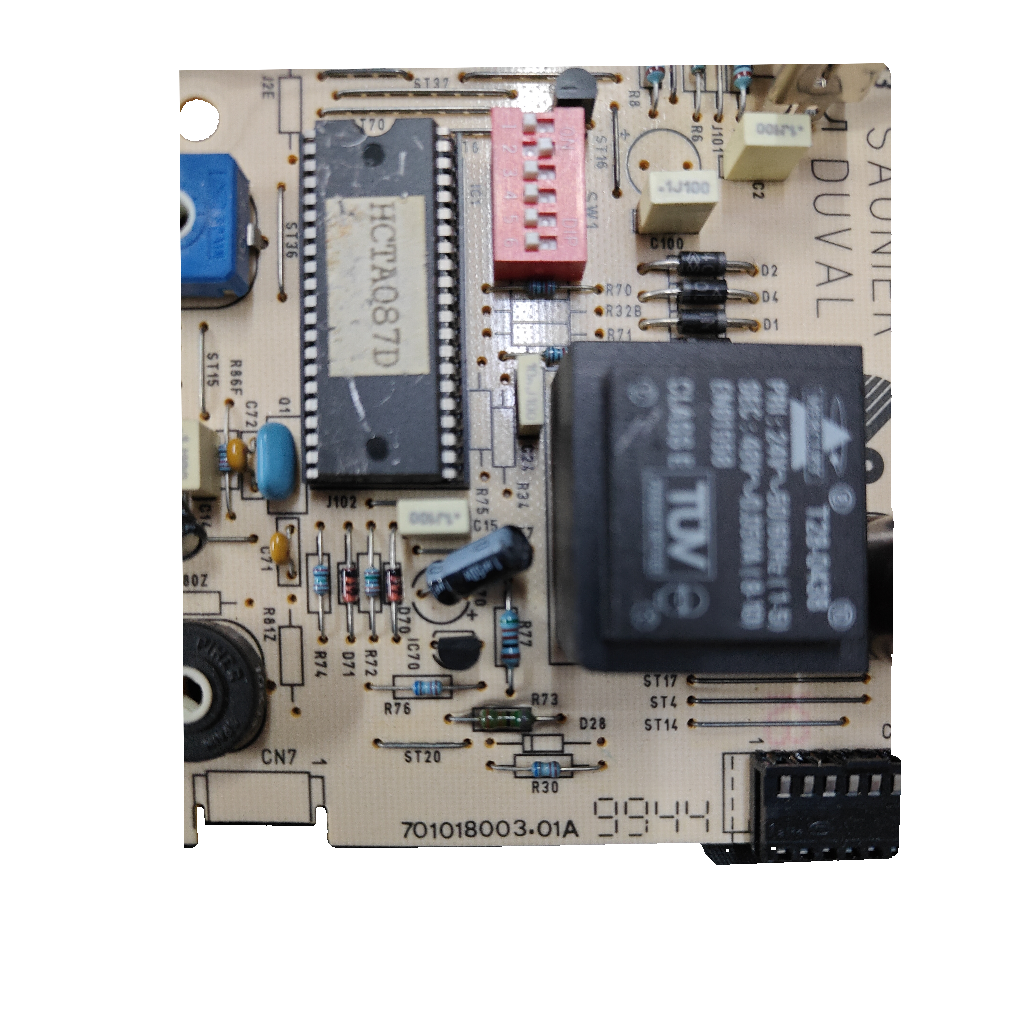

Placa electrónica Saunier Duval 701018003.01A para Thema C23E: Detalle de componentes de la placa

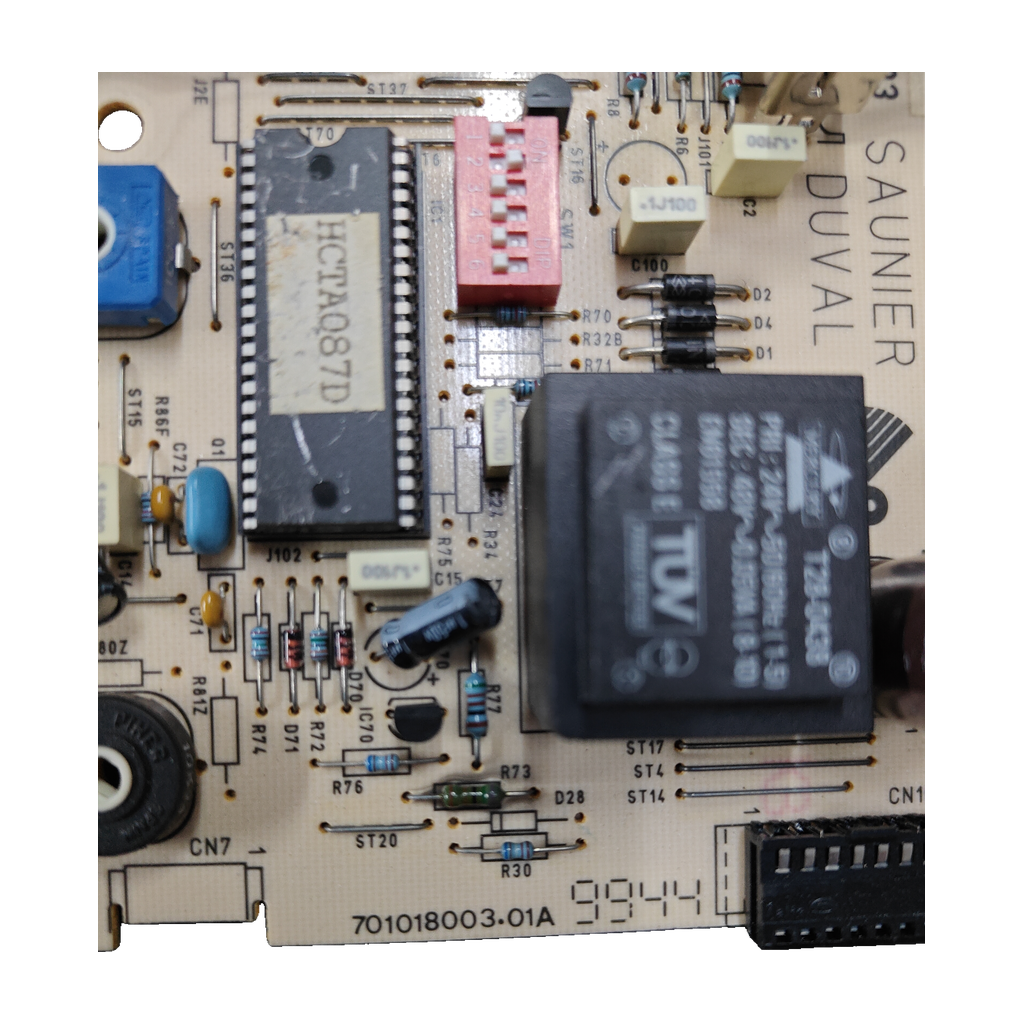

Placa electrónica Saunier Duval 701018003.01A para Thema C23E: vista

Saunier DuvalFotos de esta unidad

1 / 5

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval 701018003.01A para Thema C23E

Referencia Saunier Duval701018003.01A

La 701018003.01A es la placa electrónica de control Saunier Duval que nuestro taller confirma para la Thema C23E. Openclima la lista también para la Thema F23E y la C23E (versión 1999-2000). Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

230 V · fusible 200 mAT
SW1 de 6 posiciones
Chip HC1PAQ87D
Versión .01A · 1999-2000

Todos los códigos de esta unidad2

Referencia Saunier Duval: 701018003.01A
SKU Ecoklima: PLC035

Un despiece de la Thema C 23 E y Anjou Connectique dan la placa «allumage + régulation» como 05741000; Pièces Express la lista como 57410 y Espinosa solo da 57410. Ninguno cita 701018003.01A. Una tienda dice que el fabricante no marcó la referencia de forma legible; esta unidad marca 701018003.01A.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de control de la caldera: según una tienda, gestiona las seguridades y la comunicación. Se sospecha de ella cuando la caldera no enciende o no responde a las órdenes del panel de control.

Compruébalo en tu placa

Busca la designación 701018003.01A impresa en la placa. Un anuncio de Wallapop la escribe con guion (701018003-01A).
Compara el sufijo: Openclima lista la versión .01A (1999-2000) y la .01 (1998-2005). Las dos empiezan por 701018003 (observación nuestra).
Comprueba los marcados de esta unidad: 230 V, fusible serigrafiado 200 mAT, interruptor SW1 de 6 posiciones ON/OFF, relé de 12 V y circuito integrado HC1PAQ87D.
No la confundas con la S10470 (circuito SYMSI7.0) ni con la placa de modulación / encendido 104412-e. Tampoco des por buena la 05741000 (57410): ninguna fuente la une a esta placa.
¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera, o llama al 919 931 595.

Códigos de esta pieza

701018003.01A	Designación marcada en la placa; código principal
701018003.01	Otra versión de electrónica según Openclima (1998-2005); empieza igual que la marcada en esta placa (observación nuestra)
701018003-01A	Misma designación escrita con guion (anuncio de Wallapop)
HC1PAQ87D	Circuito integrado marcado en la placa; un anuncio da HCTA087D para la 701018003-01A

No la confundas con

05741000 / 57410Circuito impreso «allumage + régulation» de la Thema C 23 E (despiece y Anjou Connectique dan 05741000; Pièces Express y Espinosa dan 57410) · Ninguna fuente la une a 701018003.01A: compara el código marcado antes de pedir
05745900 / 57459Placa «circuit de contrôle» (Fan Control PCB) que dos tiendas dan para la Thema F 23 E · Otra placa de la F 23 E; ninguna fuente la une a 701018003.01A
S10470Placa con circuito SYMSI7.0 (también S1047000, 1047000); una tienda la vende para la Thema C 23 E ALV y C 23 EV ALV · Otro código y otro circuito; ninguna fuente lo une a 701018003.01A
104412-ePlaca de modulación / encendido (9902139-000-OP) que un anuncio vende junto a la 701018003-01A · Es otra placa; esta es la principal de control

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Thema C23EConfirmada por nuestro taller
Saunier Duval Thema C23EConfirmada por nuestro taller · también en Openclima con la 701018003.01A

Por confirmarPor confirmar

Saunier Duval Thema F23E2 orígenes: Openclima (701018003.01A y .01) y un anuncio de Wallapop (701018003-01A) con el chip HCTA087D, que no coincide con el de esta unidad (HC1PAQ87D)

No sirve para

Saunier Duval Thema C 23 E ALV y C 23 EV ALVUna tienda les da otra placa, la S10470 (circuito SYMSI7.0)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de tiendas y anuncios

Versión de electrónica 701018003.01A: 1999-2000Openclima
Versión de electrónica 701018003.01: 1998-2005Openclima
Chip citado para la 701018003-01A: HCTA087D (esta unidad marca HC1PAQ87D)Wallapop

Características y marcados técnicos

Alimentacion marcada: 230 V
Fusible serigrafiado: 200 mAT

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Transformador montado: SEC 480 V; 0,15 A/(8-10)
Interruptor DIP: 6 posiciones
SW1: 6 posiciones ON/OFF
Relé montado: 12 V
Aplicación indicada en inventario: Saunier Thema C23E

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o no responde a las órdenes del panel de control

Una tienda de recambios lo cita como avería de la placa de la Thema C 23 E.

Fallos en el display sin causa mecánica aparente

Según una tienda de recambios, para la placa de la Thema C 23 E. La tienda menciona códigos de error erráticos, pero no da ninguna tabla de códigos.

Reinicios espontáneos durante los ciclos de funcionamiento

Misma tienda: lo cita entre las averías de la placa de la Thema C 23 E.

Antes de cambiar la placa

Lo que revisa el técnico

Fusible de 200 mAT

La placa lleva serigrafiado 200 mAT; si lo cambias, usa el mismo valor.

Copia el interruptor SW1

Fotografía la posición de los 6 interruptores ON/OFF de la placa vieja antes de cambiarla.

Monta con un técnico

Trabaja a 230 V dentro de una caldera de gas.

Preguntas frecuentes

8 preguntas

¿Dónde está el código de esta placa y qué debo comparar?

La designación 701018003.01A va marcada en la placa; en nuestras fotos se ve en el identificador ampliado. Compara también el fusible serigrafiado de 200 mAT, el interruptor SW1 de 6 posiciones, el relé de 12 V y el circuito integrado HC1PAQ87D. Un anuncio de Wallapop la escribe 701018003-01A.

¿Sirve para mi Saunier Duval Thema C23E?

Sí: nuestro taller ha confirmado esta placa para la Thema C23E. Openclima también la lista con el código 701018003.01A para la Thema F23E y la C23E (versión de 1999-2000).

¿Sirve para la Thema F23E?

Dos orígenes la unen por código: Openclima (701018003.01A y 701018003.01, para Thema F23E y C23E) y un anuncio de Wallapop, que vende la placa 701018003-01A en el despiece de una Thema F 23 E. Aún no son las 3 fuentes que exigimos. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la caldera, o llama al 919 931 595.

¿Qué diferencia hay entre la 701018003.01A y la 701018003.01?

Openclima las lista como dos versiones de electrónica: la 701018003.01A (1999-2000) y la 701018003.01 (1998-2005), las dos para Thema F23E y C23E. Esta unidad marca .01A. Que ambas empiecen por 701018003 es observación nuestra; ninguna fuente lo define. Ninguna fuente que hayamos leído explica qué cambia entre ambas: compara siempre el sufijo.

¿Qué significan 701018003.01A y HC1PAQ87D?

Openclima lista 701018003.01A y 701018003.01 como versiones de electrónica (1999-2000 y 1998-2005); que 701018003 sea el prefijo común es observación nuestra; ninguna fuente lo define. HC1PAQ87D es el circuito integrado marcado en esta placa. Un anuncio de Wallapop da para la 701018003-01A el chip HCTA087D: ninguna fuente explica la diferencia, así que compara el marcado del chip.

¿Es la misma que la 05741000 (57410) o la S10470?

No podemos unirla a ninguna. Un despiece de la Thema C 23 E y Anjou Connectique dan su circuito impreso como 05741000 y Pièces Express como 57410, los tres descritos como «allumage + régulation»; Espinosa vende el de la Thema C23E como 57410. Ninguno cita 701018003. La S10470 (circuito SYMSI7.0) la vende una tienda para la Thema C 23 E ALV y C 23 EV ALV. Compara el código marcado antes de pedir.

¿Quién debe montarla?

Un técnico cualificado: la placa trabaja a 230 V dentro de una caldera de gas. Antes de desmontar la vieja, fotografía la posición del interruptor SW1 (6 posiciones ON/OFF) y comprueba que el fusible de 200 mAT es del mismo valor.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval 701018003.01A

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Taller y Openclima: 701018003.01A para la C23E. El despiece 4V11042 (Electronique, después de 00G16850), Pièces Express, Anjou y Espinosa dan 05741000 o 57410 para la C 23 E; ninguno cita 701018003.01A. Wallapop da el chip HCTA087D; la unidad marca HC1PAQ87D.
