Placa electrónica Saunier Duval MTLC · 8/050149E para Thelia 23 MOD.3: Pieza e identificador ampliado

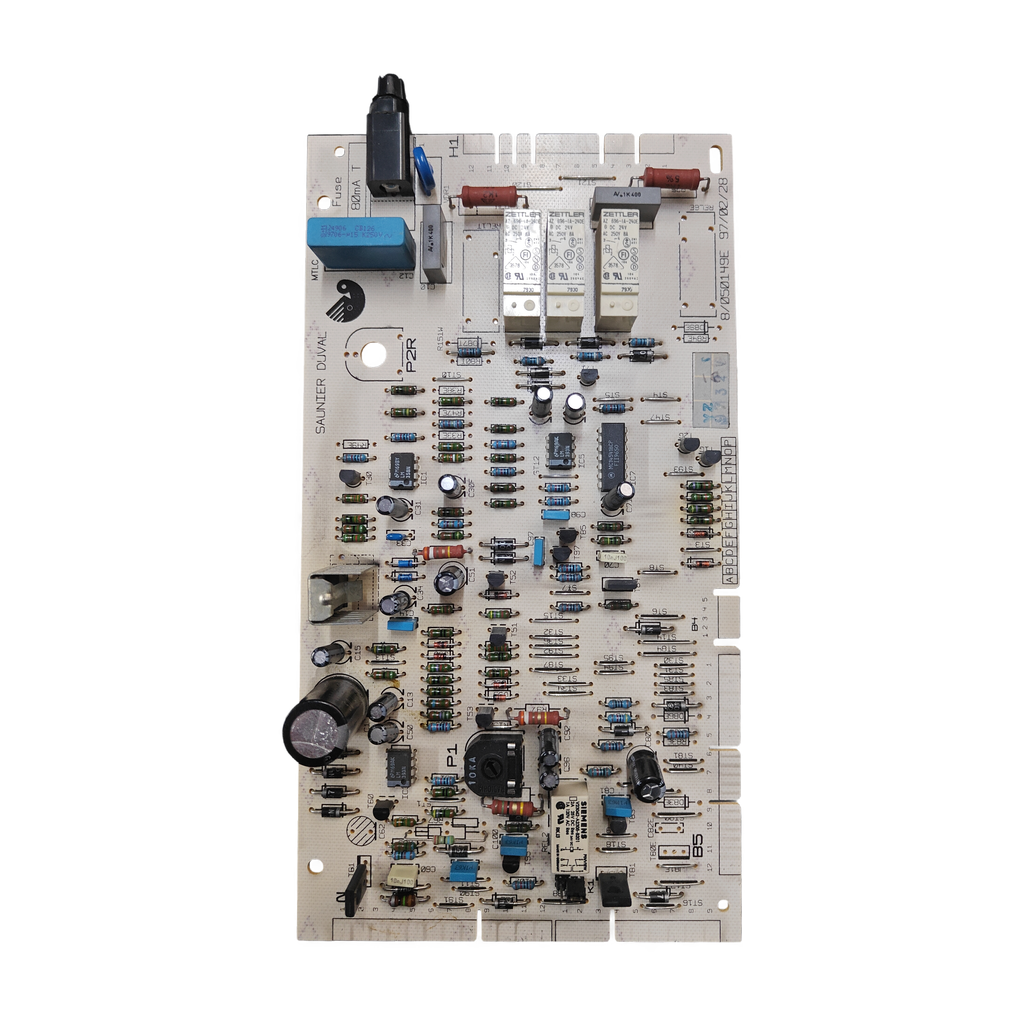

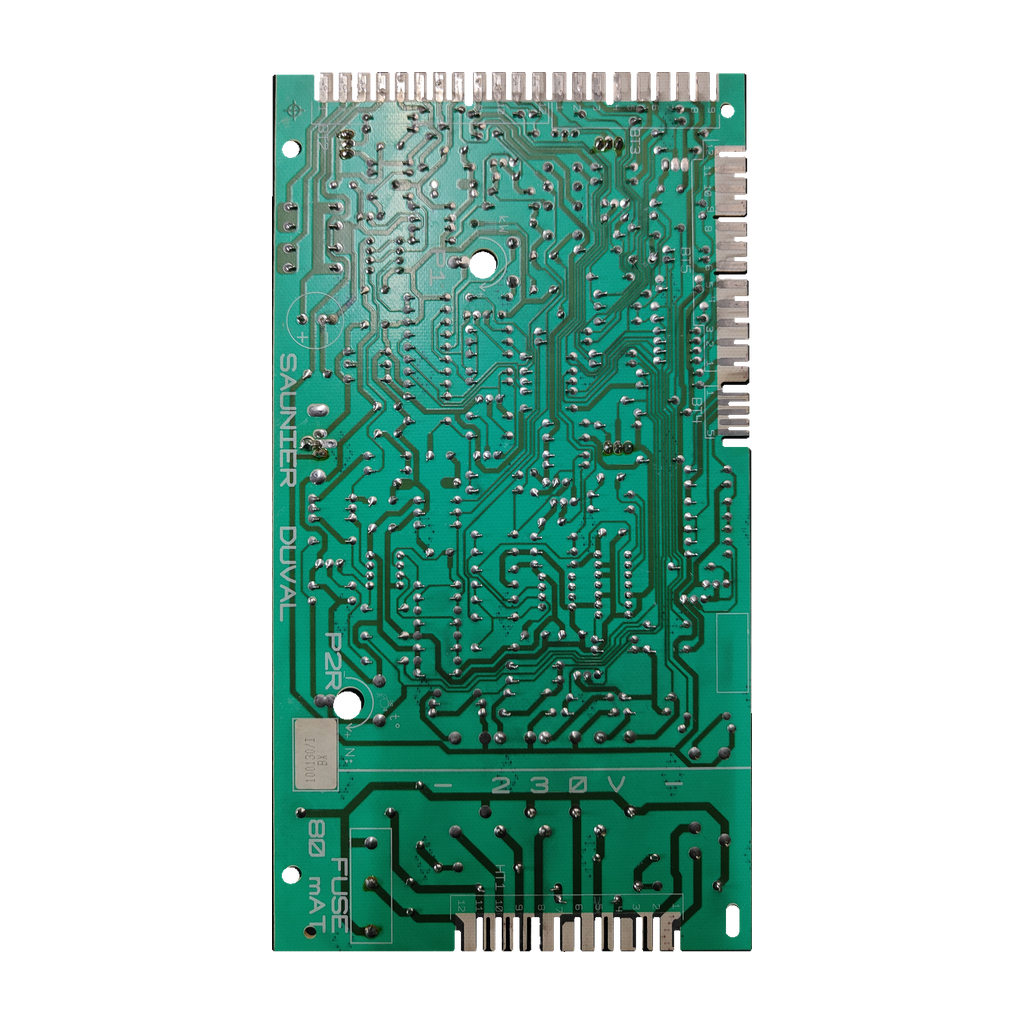

Placa electrónica Saunier Duval MTLC · 8/050149E para Thelia 23 MOD.3: vista

Saunier DuvalFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval MTLC · 8/050149E para Thelia 23 MOD.3

Referencia Saunier Duval8/050149E

La 8/050149E (MTLC, circuito 97/02/28) es una placa electrónica Saunier Duval para la Thelia 23 MOD.3, confirmada por nuestro taller; una tienda también la da para la Thelia 23. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Placa 8/050149E · MTLC
230 V · fusible 80 mA T
Circuito 97/02/28
Thelia 23 MOD.3

Todos los códigos de esta unidad4

Referencia Saunier Duval: 8/050149E
Código del circuito: 97/02/28
Modelo: MTLC
SKU Ecoklima: PLC118

Algunas tiendas de despieces listan otras placas (05712700, 05712800) en ciertas Thelia: guíate siempre por el código impreso en tu placa.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de la Saunier Duval Thelia 23 MOD.3, la confirmada por nuestro taller. Según su etiqueta lleva dos relés (Zettler y Siemens), un fusible de 80 mA tipo T y dos circuitos integrados (LM393N y otro de la familia MC14).

Compruébalo en tu placa

Busca en la placa la referencia impresa 8/050149E y el código de circuito 97/02/28.
Comprueba el marcado MTLC y P2R y los dos relés: Zettler AZ 696-1A-24DE (bobina 24 V) y Siemens V23026-A2001-B201.
No la confundas con la 05712700 (Thelia 623 y «Thelia 23 après 1993» según las tiendas) ni con la 05712800 (Thelia 23 E): son otros códigos.
Mira en la placa de características que tu caldera es una Thelia 23 MOD.3. Si es otra variante, compara los códigos antes de pedirla.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

8/050149E	Referencia comercial impresa en la placa («Versione Elettronica» en una tienda)
8050149E	Mismo código escrito sin barra (también 8-050149E)
97/02/28	Código del circuito impreso (PCB)
MTLC	Modelo con el que figura la placa
P2R	Marcado adicional de la placa
AZ 696-1A-24DE	Relé Zettler (bobina 24 V CC · 10 A a 250 V CA); también recogido como AZ696-1A-24DE3
V23026-A2001-B201	Relé Siemens (12 A a 250 V CA, carga resistiva, según nuestro inventario)
LM393N	Circuito integrado visible
MC14518BCP · MC14548CP · MC14584BCP	Segundo circuito integrado: nuestro inventario lo recoge con estas tres lecturas; comprueba la que lleva tu placa

No la confundas con

05712700Placa (PCB) Saunier Duval que las tiendas dan para las Thelia 623 y 623 NC y para la «Thelia 23 après 1993» y la «Thelia 23 (dopo CE)» · Es otro código: no coincide con 8/050149E ni con 97/02/28. No consta que sean intercambiables.
05712800Placa Saunier Duval que una tienda da para la Thelia 23 E · Es otro código y otra variante de caldera. No consta relación con 8/050149E.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Thelia 23 MOD.3Confirmada por nuestro taller

No sirve para

Saunier Duval Thelia 623 y 623 NCLas tiendas le asignan otra placa: 05712700
Saunier Duval Thelia 23 EUna tienda le asigna otra placa: 05712800

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Marcados de esta unidad

Tensión marcada en la placa: 230 V
Fusible indicado en la placa: 80 mA, tipo T
Bobina del relé ZETTLER: 24 V CC
Contactos del relé ZETTLER: 8 A a 250 V CA
Contactos del relé SIEMENS: 12 A a 250 V CA, carga resistiva; 10 A a 120 V CA, carga resistiva
Circuito integrado visible: LM393N; MC14518BCP

Datos de nuestro inventario

Subcomponente relé ZETTLER AZ 696-1A-24DE: bobina 24 V DC; contactos 250 V AC 8 A
Subcomponente relé SIEMENS V23026-A2001-B201: 12 A 250 V AC RES; 10 A 120 V AC RES
Fusible: serigrafia del circuito: 80mAT

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Fusible de 80 mA tipo T

La serigrafía de la placa indica 80mAT. Revísalo antes de cambiar la placa.

Monta con un técnico

La placa trabaja a 230 V: que la monte un técnico cualificado.

Preguntas frecuentes

8 preguntas

¿Cómo identifico la placa 8/050149E?

Busca impresa en la placa la referencia 8/050149E y, en el circuito, el código 97/02/28. Compara también el marcado MTLC y P2R, los dos relés (Zettler AZ 696-1A-24DE y Siemens V23026-A2001-B201) y el integrado LM393N.

¿Sirve para mi Saunier Duval Thelia 23 MOD.3?

Sí. Nuestro taller ha confirmado esta placa para la Thelia 23 MOD.3. Además, una tienda de recambios (Openclima) ofrece la 8/050149E para la Thelia 23 («Versione Elettronica: 8/050149E»). De momento es la única fuente externa que une el código con la caldera.

¿Sirve para otra Thelia, como la 23 E o la 623?

No lo damos por hecho. Lo confirmado es la Thelia 23 MOD.3. Las tiendas asignan otra placa a la Thelia 623 y 623 NC (05712700) y una tienda a la Thelia 23 E (05712800). Para otra variante, envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera, o llámanos al 919 931 595.

¿Qué significan los códigos 8/050149E, 97/02/28 y MTLC?

8/050149E es la referencia comercial impresa en la placa. 97/02/28 es el código de su circuito impreso (PCB). MTLC es el modelo con el que figura la placa y P2R, un marcado adicional. Una tienda (Openclima) la describe como «Versione Elettronica: 8/050149E» (en italiano).

¿Con qué otra placa se puede confundir?

Con la 05712700. Tres tiendas la dan para la Thelia 623 (dos también para la 623 NC). Además la dan para la «Thelia 23 après 1993» (piecesxpress) y para la «Thelia 23 (dopo CE)» (TermoGo). Ninguna la une con la 8/050149E ni dice si esa Thelia 23 es la MOD.3. Para la Thelia 23 E una tienda da la 05712800. Compara el código impreso en tu placa antes de pedir.

¿Qué fusible y qué relés lleva?

Según su etiqueta, trabaja a 230 V y lleva un fusible de 80 mA tipo T (serigrafía 80mAT). Monta un relé Zettler AZ 696-1A-24DE (bobina de 24 V CC, contactos de 10 A a 250 V CA según nuestro inventario) y un relé Siemens V23026-A2001-B201.

¿Puedo montarla yo mismo?

Es mejor que la monte un técnico cualificado: la placa trabaja a 230 V. Antes de cambiarla, revisa el fusible de 80 mA y comprueba que el código impreso en tu placa es el 8/050149E.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval MTLC

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Solo Openclima une 8/050149E con la Thelia 23; el taller confirma la MOD.3. Dos tiendas dan la 05712700 para la «Thelia 23 après 1993» y la «Thelia 23 (dopo CE)»; no consta si son la MOD.3. Siemens: Tyco/TE da 1 A; inventario, 12 A (se mantiene). Zettler: inventario, 10 A y 8 A (se mantiene 10 A).

Fuentes consultadas

Openclima: ficha de la placa Saunier Duval 8/050149E para Thelia 23Título de la ficha y «Versione Elettronica: 8/050149E»

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
