Placa electrónica Saunier Duval 8/050151G para Themis 23 y Themis 8/20: Placa completa e identificador ampliado

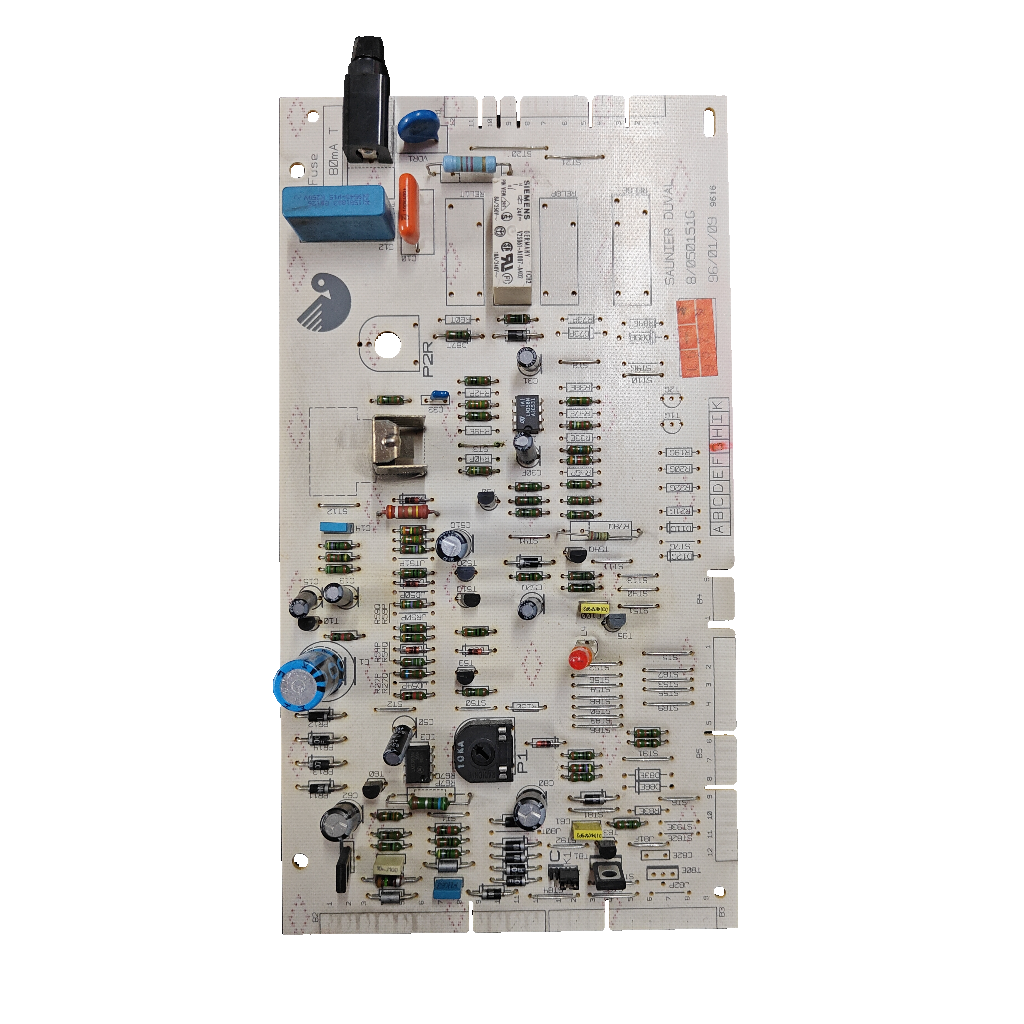

Placa electrónica Saunier Duval 8/050151G para Themis 23 y Themis 8/20: vista 2

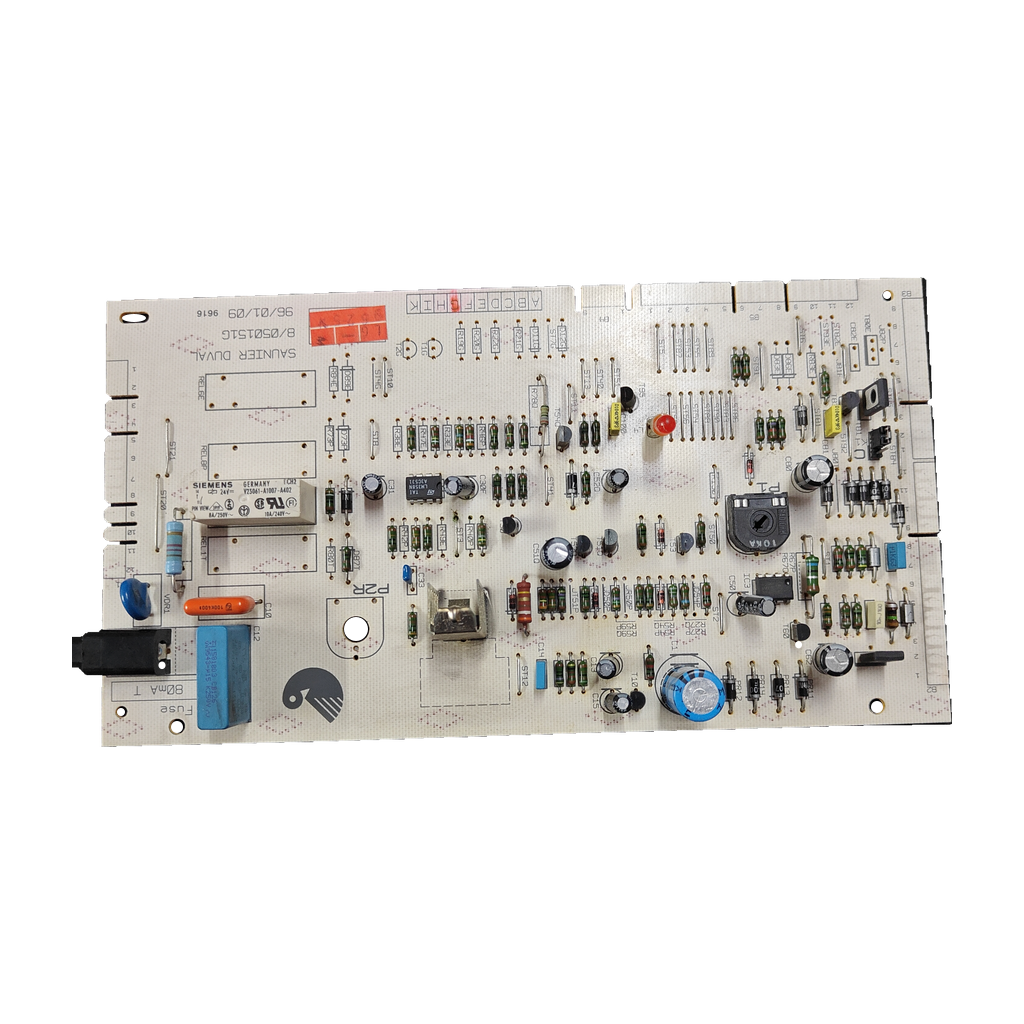

Placa electrónica Saunier Duval 8/050151G para Themis 23 y Themis 8/20: Detalle de componentes de la placa

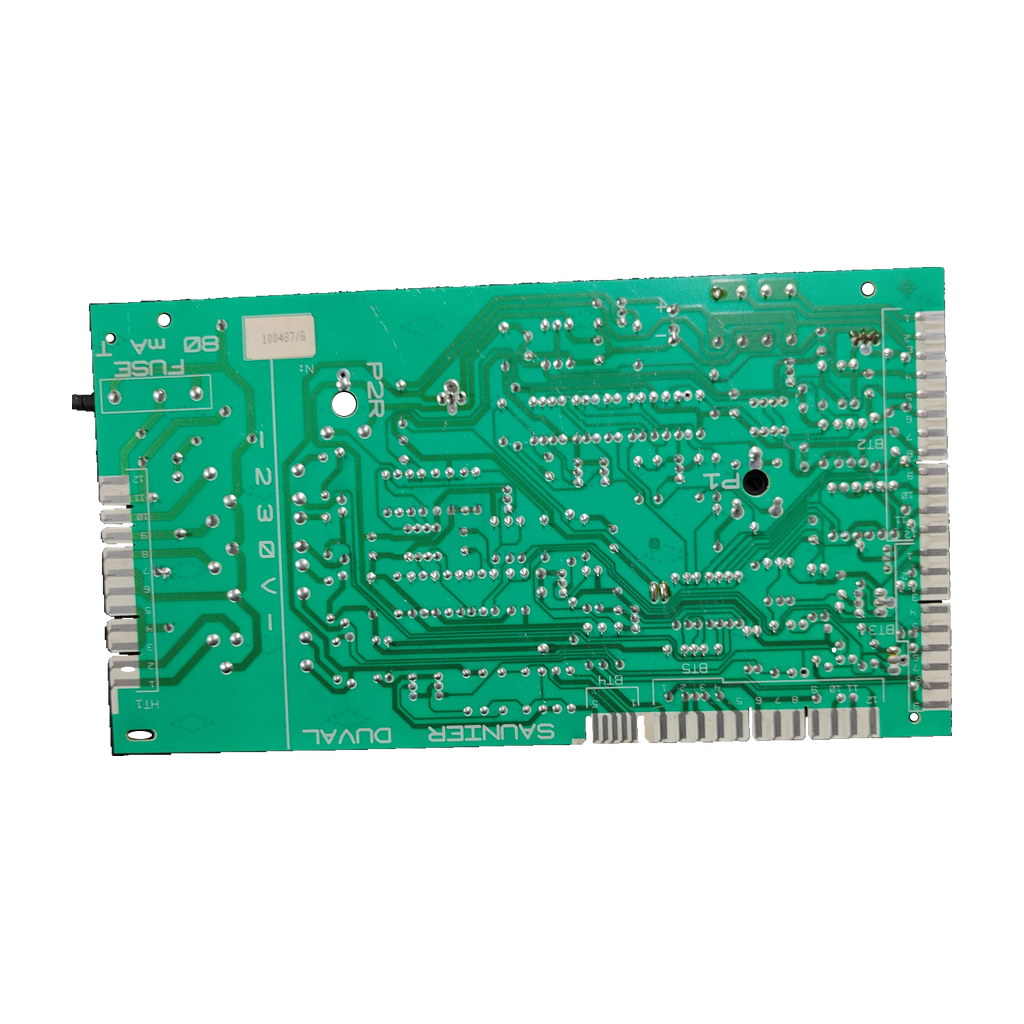

Placa electrónica Saunier Duval 8/050151G para Themis 23 y Themis 8/20: Detalle de componentes de la placa
Saunier DuvalFotos de esta unidad
1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval 8/050151G para Themis 23 y Themis 8/20

Código del circuito8/050151G

La 8/050151G es una placa electrónica Saunier Duval, confirmada por nuestro taller para las calderas Themis 23 y Themis 8/20. Usada y revisada; las unidades llevan 100487/G o 103930 C.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Circuito 8/050151G
  • Fusible de placa 80 mA T
  • Themis 23 y Themis 8/20
Todos los códigos de esta unidad2
Código del circuito
8/050151G
SKU Ecoklima
PLC071

Según nuestro taller, la referencia de la unidad de Themis 23 es 8/050151G y la de la unidad de Themis 8/20, 103930/C. Ningún despiece oficial leído la lista. Un anuncio de Wallapop también llama a 8/050151G «Referencia Saunier Duval».

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Placa electrónica marcada 8/050151G, confirmada por nuestro taller para las Saunier Duval Themis 23 y Themis 8/20.

Compruébalo en tu placa
  1. Busca el marcado 8/050151G impreso en el circuito (en nuestras unidades va junto a 96/01/09).
  2. Compara también el código de la bolsa o la etiqueta: 100487/G o 103930 C.
  3. La 8/050151H (100487/I) es otra ficha de Openclima. 05712600 y SD57126 son códigos que algunas tiendas dan para la Themis 23 sin citar 8/050151G: compara el marcado de tu placa.
  4. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
8/050151GReferencia de nuestro taller de la unidad de Themis 23; marcado del circuito (PCB) en las dos unidades
100487/GCódigo de bolsa de la unidad de Themis 23
103930 CEtiqueta de la placa de la unidad de Themis 8/20; su referencia en nuestro taller es 103930/C (también en la bolsa)
V23061-A1007-A402Relé Siemens de la placa (bobina 24 VDC)
No la confundas con
  • 05712600Circuito impreso Saunier Duval que tiendas listan para la Themis 23 (y una tienda italiana, también para la AS 14 y la AS 23) · Esas fuentes no citan 8/050151G, 103930 C ni 100487/G, así que no lo hemos podido unir a esta placa; compara el marcado de la tuya.
  • SD57126Referencia que una tienda española da para la Themis 23, la 8/20, la AS 14 y la AS 23 «despues CE» · Su ficha no cita 8/050151G, 103930 C ni 100487/G, así que no lo hemos podido unir a esta placa; compara el marcado de la tuya.
  • 8/050151H · 100487/IOtra ficha de Openclima (10066) · Cambia la letra final del código; ninguna fuente la da por equivalente a la 8/050151G.

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Saunier Duval Themis 23Confirmada por nuestro taller
  • Saunier Duval Themis 8/20Confirmada por nuestro taller · también en Openclima
Por confirmarPor confirmar
  • Saunier Duval Themis AS141 fuente (anuncio de Wallapop con 8/050151G)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Dato de un anuncio (1 fuente, por confirmar)

Transformador
Primario 230 V 50 Hz · secundario 24 V 13 VA · T 80 mAAnuncio de Wallapop (Themis AS14)

Identificación y códigos del repuesto

Marcado PCB
8/050151G; 96/01/09; 9616

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Fusible de placa
80 mA T
Potenciómetro P1
10KA
Relé Siemens V23061-A1007-A402
bobina 24 VDC; 8 A / 250 V~; 10 A / 240 V~

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Texto de aplicación en bolsa
SAUNIER DUVAL THEMIS 23

Antes de cambiar la placa

Lo que revisa el técnico
Fusible de 80 mA T

Las unidades llevan un fusible de placa de 80 mA T. Comprueba que el de tu caldera tiene el mismo valor.

Preguntas frecuentes

8 preguntas

¿Cómo identifico la placa 8/050151G y qué significan sus códigos?

Busca el marcado 8/050151G impreso en el circuito; en nuestras dos unidades va junto a 96/01/09. 100487/G (unidad de Themis 23) y 103930/C (unidad de Themis 8/20) son los códigos de la bolsa; 103930 C va además en la etiqueta de la placa. Según nuestro taller, la referencia de la unidad de Themis 23 es 8/050151G y la de la unidad de Themis 8/20, 103930/C. Si hay una variante parecida, fíjate en la letra final del código.

¿Sirve para mi Saunier Duval Themis 23?

Sí. Nuestro taller la ha confirmado para la Themis 23: la unidad lleva el marcado 8/050151G y la bolsa 100487/G con el texto «SAUNIER DUVAL THEMIS 23». Pièces Express, Adepem y una tienda italiana listan para la Themis 23 el circuito 05712600 (Pièces Express lo sitúa «après 1993»; la italiana, «dopo CE») sin citar 8/050151G, así que no lo hemos podido unir a esta placa. Si no sabes cuál lleva tu caldera, envíanos desde Contacto una foto de tu placa y de la placa de características.

¿Sirve para mi Saunier Duval Themis 8/20?

Sí. Nuestro taller la ha confirmado para la Themis 8/20: la unidad lleva la etiqueta 103930 C, el marcado 8/050151G y la bolsa «SAUNIER THEMIS 8/20». Openclima también ficha la placa 8/050151G para la Themis 8/20. Una tienda española da la referencia SD57126 para la «THEMIS 8/20 despues CE» sin citar 8/050151G, así que no la hemos podido unir a esta placa: compara siempre el código de tu placa.

¿Sirve para la Saunier Duval Themis AS14?

Nuestro taller no la ha confirmado para la AS14. Un anuncio de Wallapop da 8/050151G como «Referencia Saunier Duval» de la placa de la Themis AS14: es una sola fuente, por confirmar. Una tienda italiana lista 05712600 para la Themis AS 14 «dopo CE». Si tu caldera es una AS14, envíanos desde Contacto una foto de la etiqueta de tu placa o llámanos al 919 931 595 y lo comprobamos.

¿Cuál es la referencia de esta placa y hay despiece oficial que la liste?

Según nuestro taller, la referencia de la unidad de Themis 23 es 8/050151G y la de la unidad de Themis 8/20 es 103930/C. No hemos leído ningún despiece oficial que las liste: el catálogo oficial de recambios de Saunier Duval funciona con un programa o app propios y no hemos podido leerlo. Un anuncio de Wallapop también llama a 8/050151G «Referencia Saunier Duval».

¿Es lo mismo la 8/050151H (100487/I) u otras referencias parecidas?

No las des por equivalentes: ninguna fuente leída las une. Openclima tiene otra ficha (la 10066) con 100487/I y 8/050151H: la letra final cambia (G en esta, H e I en aquella). Comprueba la letra antes de pedirla. 05712600 y SD57126 son códigos que algunas tiendas dan para la Themis 23 sin citar 8/050151G: compara el marcado de tu placa.

¿Qué fusible, relé y transformador lleva esta placa?

Las dos unidades llevan un fusible de placa de 80 mA T. La de Themis 23 monta además un relé Siemens V23061-A1007-A402 (bobina 24 VDC; 8 A / 250 V~; 10 A / 240 V~) y un potenciómetro P1 de 10KA: son valores marcados en la unidad, no una ficha del fabricante. Un anuncio de Wallapop de la placa 8/050151G (Themis AS14) da para el transformador: primario 230 V 50 Hz, secundario 24 V 13 VA, T 80 mA.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval 8/050151G

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Calderas confirmadas por nuestro taller. Fuente externa: Openclima (Themis 8/20) da 8/050151G; un anuncio de Wallapop (Themis AS14) también lo da, con vendedor sin identificar; ningún despiece oficial leído lo lista.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
