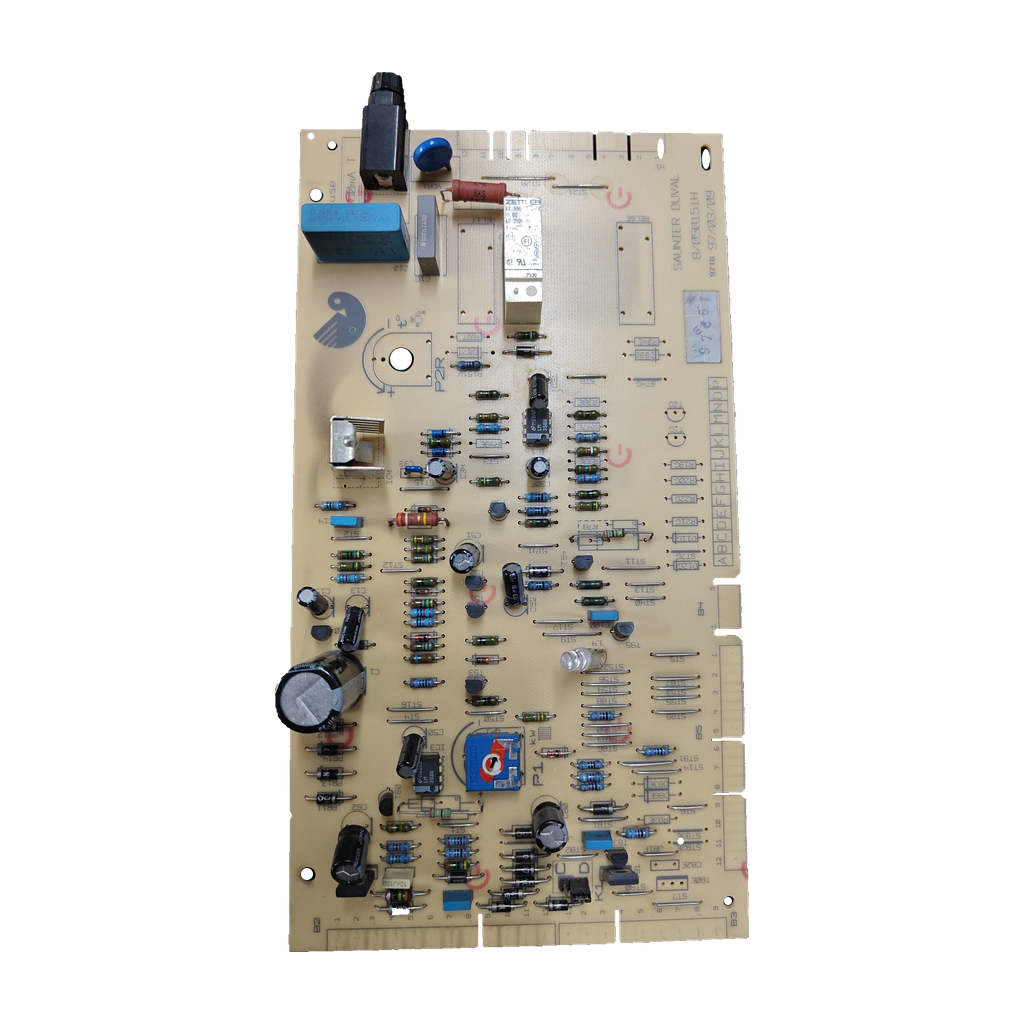

Placa electrónica Saunier Duval 8/050151H para Themis 23 y Themis 8/20: Placa completa e identificador ampliado

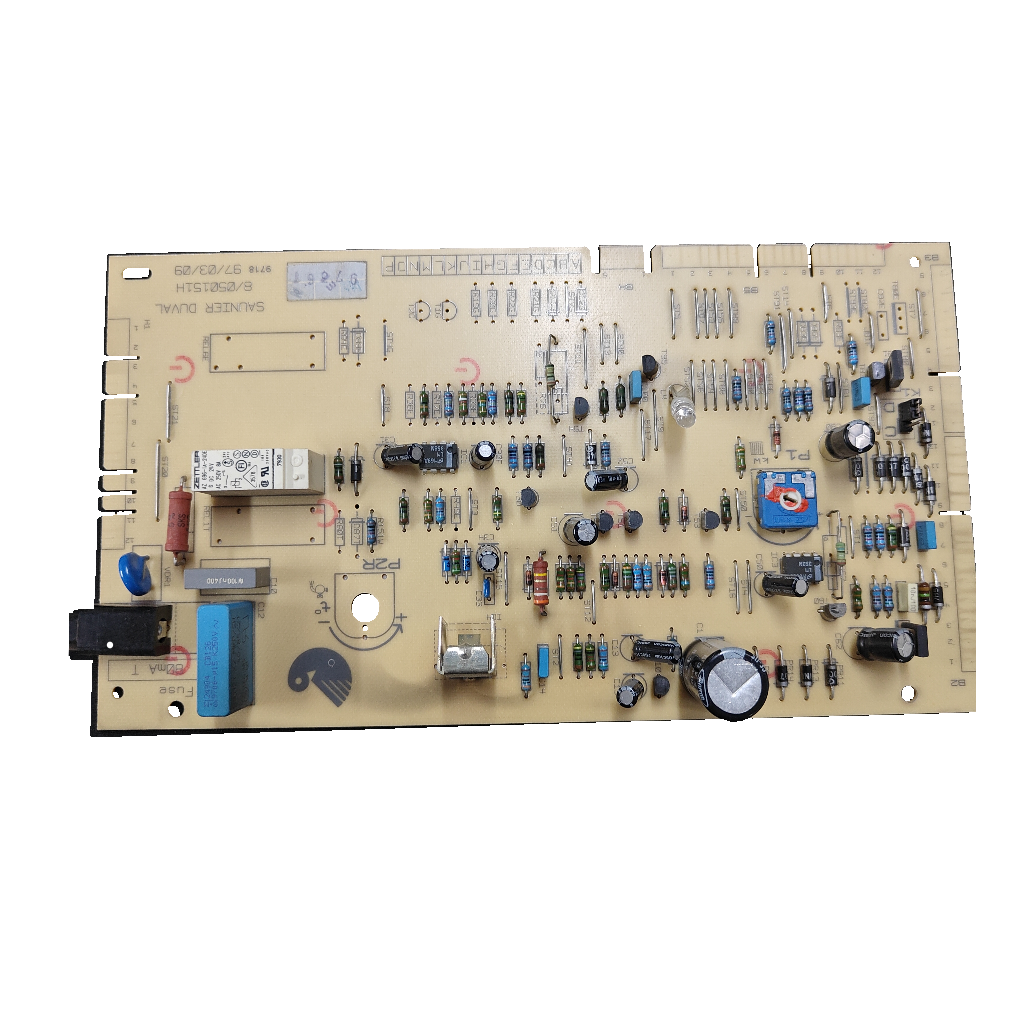

Placa electrónica Saunier Duval 8/050151H para Themis 23 y Themis 8/20: vista 2

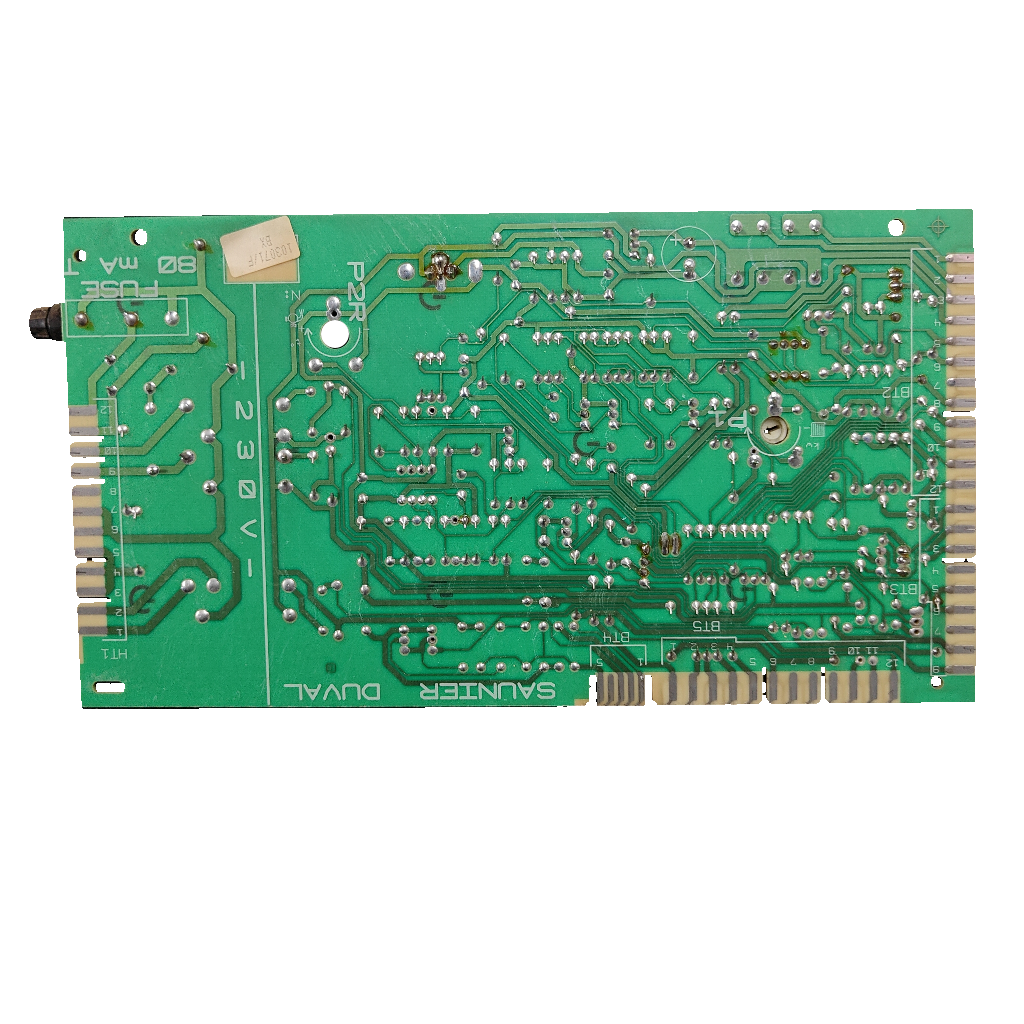

Placa electrónica Saunier Duval 8/050151H para Themis 23 y Themis 8/20: vista 3
Placa electrónica Saunier Duval 8/050151H para Themis 23 y Themis 8/20: vista 4
Saunier DuvalFotos de esta unidad
1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval 8/050151H para Themis 23 y Themis 8/20

Referencia Saunier Duval8/050151H

La 8/050151H es una placa electrónica de control Saunier Duval que nuestro taller ha confirmado para las calderas Themis 23 y Themis 8/20. Una tienda la une a la versión de electrónica 100487/I. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Código 8/050151H
  • Fusible T 80 mA
  • Relé de bobina 24 V DC
  • Themis 23 y 8/20 (taller)
Todos los códigos de esta unidad2
Referencia Saunier Duval
8/050151H
SKU Ecoklima
PLC074

100487/I solo lo cita una tienda. Ningún despiece oficial abierto une 8/050151H con una referencia Saunier Duval; 05712600 y SD57126 aparecen para las Themis, pero ninguna fuente las une a 8/050151H. Compara siempre el código serigrafiado en tu placa.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de la caldera: monta un relé con bobina de 24 V DC y un fusible de 80 mA T.

Compruébalo en tu placa
  1. Busca el código 8/050151H serigrafiado en la placa. Nuestras unidades marcan además 97/03/09 y, según la unidad, P2R y 9720 o 9718.
  2. Compara la letra final: 8/050151H no es 8/050151G, una variante que una tienda lista para la Themis 8/20.
  3. Mira el relé y el fusible: relé con bobina de 24 V DC (RYA30024 o AZ 696-1A-24DE) y fusible de 80 mA T.
  4. No la confundas con otros códigos que las tiendas listan para las Themis (05712600, SD57126) ni con la S10470, de otra serie.
  5. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera, o llama al 919 931 595.
Códigos de esta pieza
8/050151HCódigo marcado en la placa; Openclima lo da como identificador de una placa original Saunier Duval
100487/IVersión de electrónica de la placa 8/050151H según Openclima; las unidades no la marcan
P2RDesignación marcada en la unidad de la Themis 23
9720Código marcado en la unidad de la Themis 23
9718Código marcado en la unidad de la Themis 8/20
97/03/09Código marcado en las dos unidades
LM358NCódigo marcado en la unidad de la Themis 8/20
RYA30024Relé montado en la unidad de la Themis 23 (bobina 24 V DC)
AZ 696-1A-24DERelé montado en la unidad de la Themis 8/20 (bobina 24 V DC)
No la confundas con
  • 8/050151GPlaca Saunier Duval que Openclima lista para la Themis 8/20, con identificador 100487/GBX · Cambia la letra final (G, no H). Nuestro taller ha confirmado la 8/050151H para la Themis 8/20.
  • 05712600Circuito impreso Saunier Duval que Pièces Express lista para la Themis 23 posterior a 1993 y la Themis 19V · Ninguna fuente lo une a 8/050151H: no lo damos por equivalente.
  • SD57126Placa Themis reacondicionada que una tienda lista para Themis 23 y 8/20 después CE (y AS 23 y AS 14) · La ficha no cita 8/050151H ni dice que sea equivalente: no la damos por tal.
  • 288.66.0008«Módulo caldera» que e-recambios lista para Themis 19V, 23 y 23V (C.O. 057126) · Ninguna fuente lo une a 8/050151H. Nuestro taller ha confirmado la 8/050151H para la Themis 23.
  • S10470Placa Saunier Duval (ref. 288.66.0004) de Thematek C24EO BT, Themafast 25E, Isofast y Themafast F 30 E H · Otra serie de placa; no se cita para las Themis.

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Saunier Duval Themis 8/20Confirmada por nuestro taller
  • Saunier Duval Themis 23Confirmada por nuestro taller
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de tienda

Relés
1, en posición mediaOpenclima

Identificación y códigos del repuesto

Código marcado
9718 97/03/09

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Marcado de fusible
Fuse80mAT

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Fusible subcomp.
T 80 mA
Condensador subcomp.
M 100 n J400
Relé subcomp.
AZ 696-1A-24DE; bobina DC 24 V · DC 24 V; AC 250 V, 8 A
Aplicación indicada en inventario
THEMIS 8/20

Síntomas de que puede fallar

Lo que revisa el técnico
Relés pegados y combustión incorrecta

Una tienda lo cita como fallo de la placa Themis SD57126 (otro código, para Themis 23 y 8/20 después CE). Revisa los relés de tu placa.

Pistas quemadas u oxidación en el circuito impreso

La misma ficha lo cita como fallo de esa placa. Inspecciona el circuito impreso de la tuya antes de pedir otra.

Estos síntomas salen de la ficha de tienda de la SD57126, no de la 8/050151H. No son un diagnóstico: que un técnico confirme la avería antes de cambiar la placa.

Antes de cambiar la placa

Lo que revisa el técnico
Fusible de 80 mA T

Las unidades marcan un fusible T 80 mA. Revísalo antes de dar la placa por mala y no lo cambies por otro valor.

Relé de 24 V DC

Las dos unidades montan un relé con bobina de 24 V DC (RYA30024 o AZ 696-1A-24DE). Compara el relé de tu placa.

Monta con un técnico

La unidad de la Themis 23 indica 230 V de alimentación. Debe montarla un técnico cualificado.

Preguntas frecuentes

8 preguntas

¿Dónde está el código de esta placa y qué otro marcado debo comparar?

El código 8/050151H va serigrafiado en la placa. Nuestras dos unidades marcan además 97/03/09 y, según la unidad, P2R y 9720 (Themis 23) o 9718 y LM358N (Themis 8/20). Compara el código completo, con la letra final, y no solo el número.

¿Sirve para mi Saunier Duval Themis 23 o Themis 8/20?

Sí. Nuestro taller ha confirmado la placa 8/050151H para la Themis 23 y para la Themis 8/20. Ninguna web abierta la lista por caldera. Una tienda lista otra placa Themis, con otro código (SD57126), para esas calderas después CE. Si tu caldera es otro modelo, envíanos desde Contacto una foto de la placa y de la placa de características de la caldera, o llama al 919 931 595.

¿Qué diferencia hay entre la 8/050151H y la 8/050151G?

Solo cambia la letra final del código. Openclima lista una placa 8/050151G (identificador 100487/GBX) para la Themis 8/20, mientras que nuestro taller ha confirmado la 8/050151H para esa caldera. Ninguna fuente abierta explica la diferencia entre G y H: compara la letra final con tu placa.

¿Qué es la versión 100487/I que aparece en una tienda?

Openclima la da como «versión de electrónica» de una placa original Saunier Duval con identificador 8/050151H y un relé en posición media. Es un solo origen y nuestras unidades no marcan 100487/I. Úsala como pista de búsqueda, no como sustituto del código marcado en tu placa.

¿Cuál es la referencia de esta placa y hay algún equivalente?

Nuestro taller confirma 8/050151H como referencia de esta placa. Ningún despiece oficial que hayamos abierto cita ese código. Pièces Express lista un circuito impreso 05712600 para la Themis 23 posterior a 1993, y una tienda lista la placa SD57126 para Themis 23 y 8/20 después CE; ninguna las une a 8/050151H y no las damos como equivalentes.

¿Qué relé y qué fusible lleva?

Las dos unidades marcan un fusible de 80 mA T y llevan un relé con bobina de 24 V DC: RYA30024 en la de la Themis 23 y AZ 696-1A-24DE en la de la Themis 8/20. Openclima da 1 relé para la 8/050151H. Compáralos con los de tu placa.

¿Qué síntomas apuntan a la placa y quién debe montarla?

Una tienda cita para la placa Themis SD57126 (otro código) relés pegados con combustión incorrecta y pistas quemadas u oxidación; no es un diagnóstico de la 8/050151H. La monta un técnico cualificado: la unidad de la Themis 23 indica 230 V de alimentación. Antes desconecta la caldera de la red y comprueba el fusible T 80 mA y la letra final del código.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
