Placa electrónica Saunier Duval IRIS1.0735004 V087_CPrecio a consultar
Saunier DuvalFotos de esta unidad
1 / 4

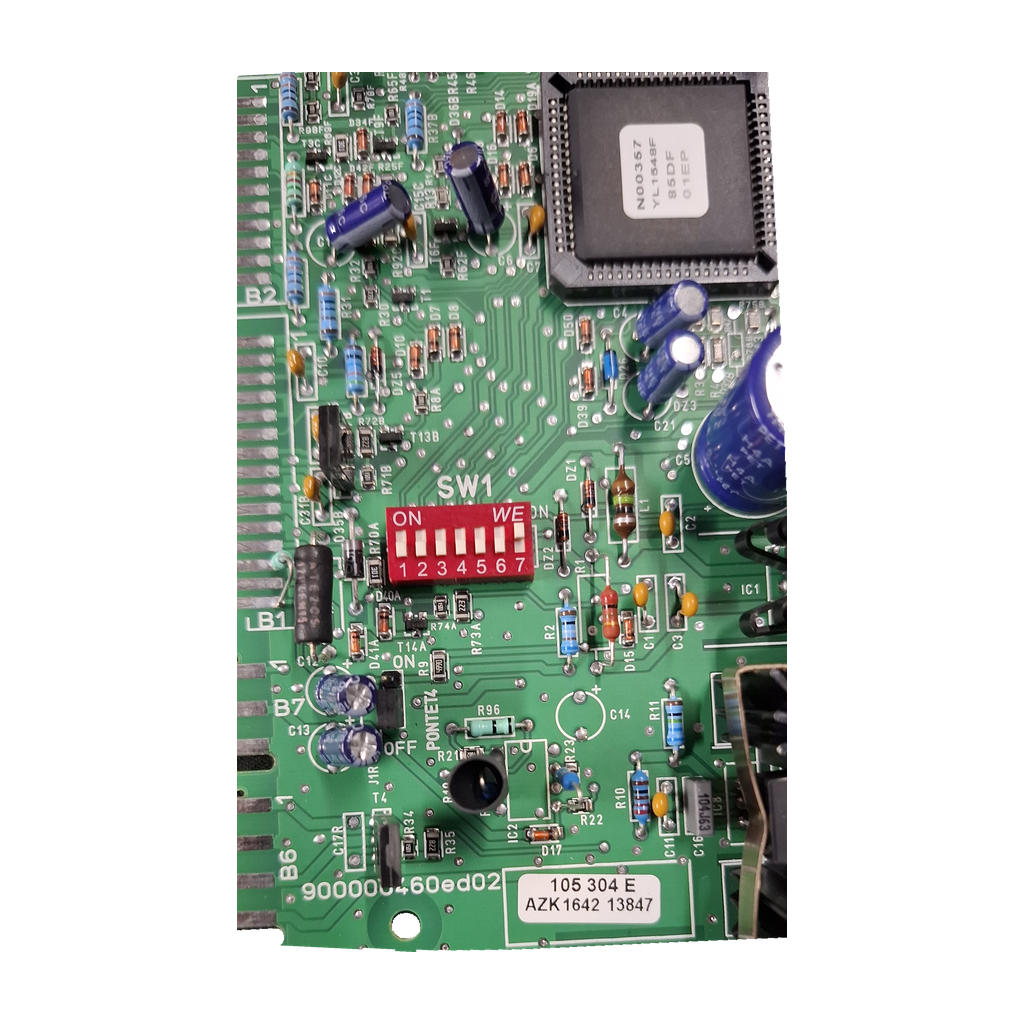

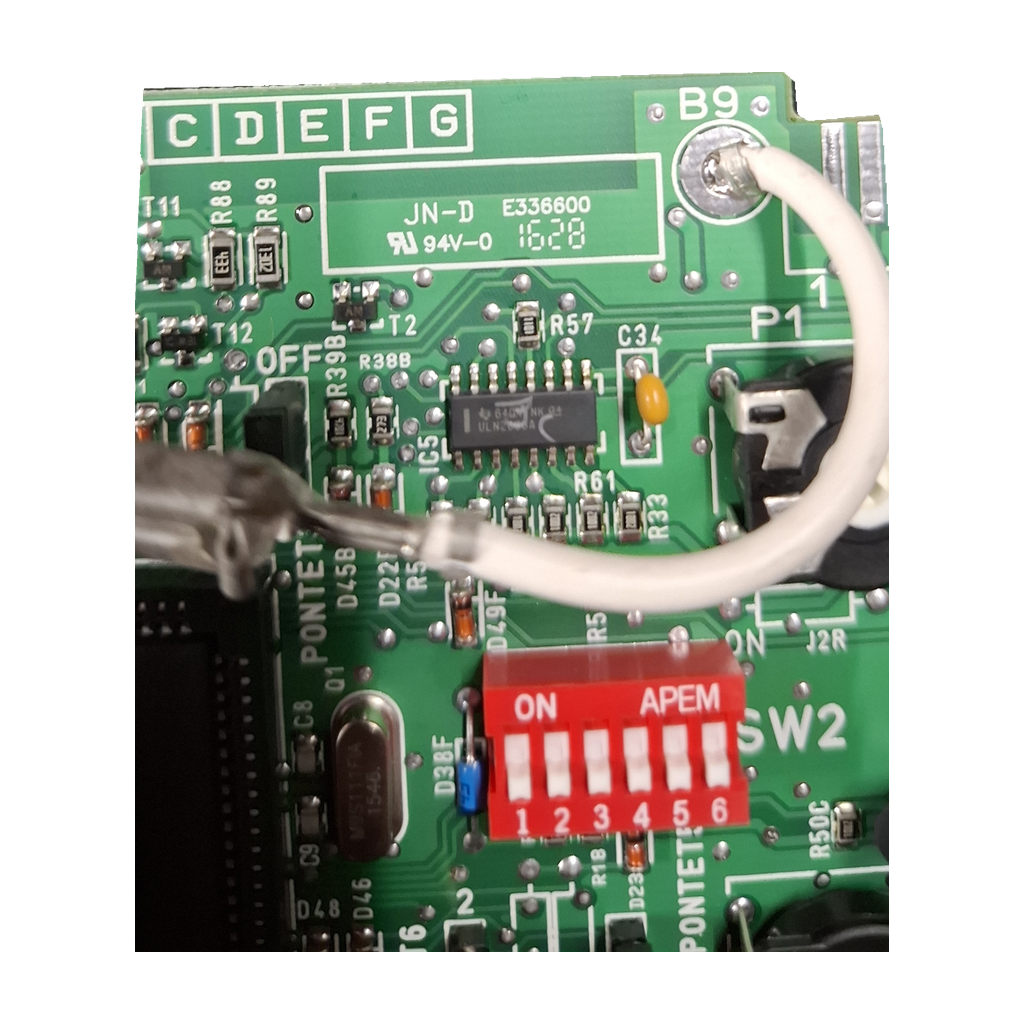

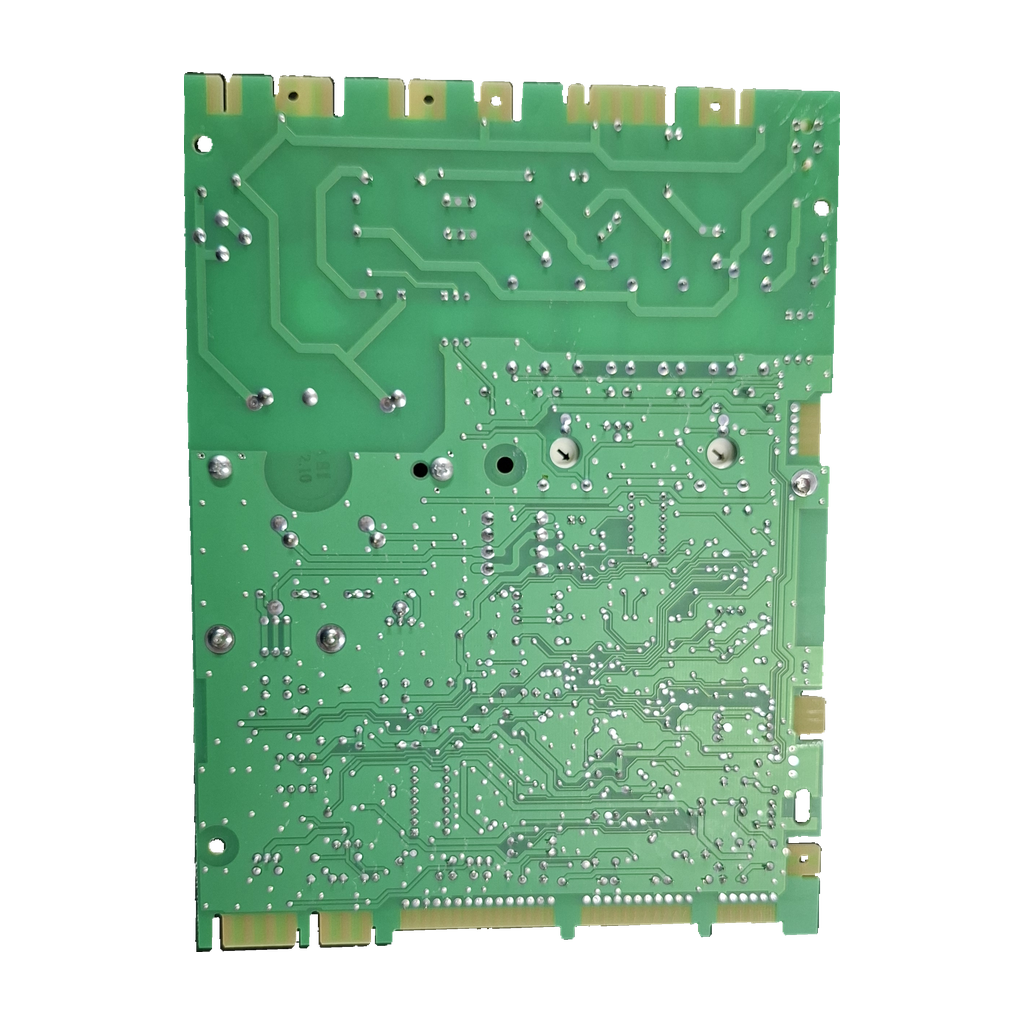

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
Saunier DuvalCompatibilidad confirmada
Placa electrónica Saunier Duval Isomax C/F 28 E · PCB 900000460ed02 · Ref. 05724800
Código del circuito900000460ed02
La 900000460ed02 (etiqueta 105 304 E; ref. 05724800) es la placa electrónica de las Saunier Duval Isomax C 28 E y F 28 E, confirmada por nuestro taller. Varias webs dan la 05724800 también para Isofast 28 E, 35 E y C 24 EV. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- PCB 900000460ed02
- Ref. impresa en embalaje 05724800
- Isomax C/F 28 E (taller)
- Fusible 125 mAT
Todos los códigos de esta unidad2
- Código del circuito
- 900000460ed02
- SKU Ecoklima
- PLCN021
Ninguna web abierta escribe a la vez 900000460ed02 y 05724800. Nuestro taller no certifica la equivalencia de la 05724800 con el fabricante.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosEs la placa electrónica (circuito impreso) de la caldera. Las listas de piezas de la Isomax C 28 E la nombran «circuit imprimé» (Piecesxpress) y «module électronique» (Adepem, Choukapièces).
Compruébalo en tu placa
- Busca en el circuito la serigrafía 900000460ed02 y en la etiqueta 105 304 E y AZK1642 13847.
- Compara la referencia 05724800 del embalaje, que las webs escriben también 5724800, 057248, 57248 o SD57248.
- Mira la versión: Openclima vende placas con esa serigrafía y 105303 H o 105303 I; la nuestra marca 105 304 E.
- Comprueba en la placa de características que tu caldera es una Isomax o Isofast de las listadas y compara SW1 (7 posiciones) y SW2 (6).
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
| 900000460ed02 | Código del circuito (serigrafía); Openclima lo da para placas Isofast C/F 28 E |
|---|---|
| 05724800 | Referencia impresa en el embalaje; nuestro taller no certifica su equivalencia con el fabricante. Tiendas la dan como 5724800, 057248 o SD57248 |
| 57248 | Circuito impreso en la lista de piezas de la Isomax C 28 E; una tienda indica «NOW USE 05724800» |
| 105 304 E | Marcado de la etiqueta de la placa (también 105304E) |
| AZK1642 13847 | Marcado de la etiqueta de la placa (también AZK1642) |
| N00367 · YL1648F | Marcado del circuito integrado |
| E336600 | Marcado adicional del circuito |
No la confundas con
- 105303 HVersión que Openclima da con la serigrafía 900000460ed02 para la Isofast C 28 E · La nuestra marca 105 304 E; en las fuentes revisadas no hay explicación de la diferencia: compara la etiqueta
- 900000460ed02 V2 · 105303 IVersión que Openclima da para la Isofast F 28 E · Misma serigrafía, otra versión: no es el marcado de esta unidad (105 304 E)
- 05721000«Module d'affichage» (pantalla) en la lista de la Isomax C 28 E y en la de la Isofast C 24 EV · Otra pieza: en esas listas el «Module électronique» es la 05724800
Calderas en las que va
7 confirmadasLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Saunier Duval Isomax C 28 EConfirmada por nuestro taller · también en Piecesxpress, Remle, Sercatec y Arbobari
- Saunier Duval Isomax F 28 EConfirmada por nuestro taller · también en Remle, Sercatec, Arbobari y Dhsspares
- Saunier Duval Isofast C 28 ERemle, Sercatec, Arbobari y RVB France · Openclima (900000460ed02, 105303 H)
- Saunier Duval Isofast F 28 ERemle, Sercatec, Arbobari, Dhsspares y EasySAV · Openclima (900000460ed02 V2, 105303 I)
- Saunier Duval Isofast C 35 E y F 35 ERemle, Sercatec, EasySAV y RVB France
- Saunier Duval Isofast C 28 E NOXRemle, Sercatec y EasySAV
- Saunier Duval Isofast C 24 EVSercatec, EasySAV, Piecesxpress y Adepem
Por confirmarPor confirmar
- Saunier Duval Isofast 24 EF1 fuente (Sercatec)
- Saunier Duval Isomax Condens F 35 E1 fuente (EasySAV)
- Saunier Duval Xtrafast 96 y 120 Combi NG1 fuente como Saunier Duval (Dhsspares); otras 3 webs la dan como Glowworm
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónDatos de fuentes externas
- Interruptor SW1
- 7 interruptores ON/OFF en la placa; fijan parámetros de funcionamientoNotice oficial Isomax C 28 E / F 28 E
Marcados de esta unidad
- Etiqueta de placa
- 105 304 E; AZK1642 13847
- Interruptor DIP SW1
- 7 posiciones
- Fusible en placa
- 125 mAT
- Subcomponente relé Finder 43.41.7.024.2000
- bobina 24 VDC; contacto 10 A 250 V~
- Etiqueta de circuito integrado
- N00367 YL1648F 85DF 01EP
- Clasificación de inflamabilidad marcada
- 94V-0
- Interruptor DIP SW2
- 6 posiciones
- Nombre serigrafiado en PCB
- PONTEC
- Marcados PCB adicionales
- JN-D; E336600; 1628
Antes de cambiar la placa
Lo que revisa el técnicoFusible de 125 mAT
Esta placa lleva un fusible de 125 mAT: compáralo con el de tu placa.
Interruptores DIP
Lleva SW1 (7 posiciones) y SW2 (6). Según la notice oficial de la Isomax, SW1 fija parámetros de funcionamiento: compara su posición con la de tu placa.
Preguntas frecuentes
7 preguntas¿Dónde está el código de esta placa y qué debo comparar?
En el circuito va serigrafiado 900000460ed02, y también el nombre PONTEC. La etiqueta de la placa marca 105 304 E y AZK1642 13847, y el embalaje lleva la referencia 05724800. Compara serigrafía y etiqueta, no solo el modelo: hay placas con la misma serigrafía y otra versión.
¿Sirve para mi Saunier Duval Isomax C 28 E o F 28 E?
Sí. Nuestro taller ha confirmado esta placa para la Isomax C 28 E y para la F 28 E. Piecesxpress, Remle, Sercatec y Arbobari dan la 05724800 para la C 28 E; Remle, Sercatec, Arbobari y Dhsspares, para la F 28 E. Para otro modelo, envíanos desde Contacto una foto de la etiqueta de tu placa y de la caldera.
¿Sirve para una Isofast o para otra caldera de la lista?
Nuestro taller no las ha confirmado, pero 3 o más webs dan la 05724800 para Isofast C 28 E, F 28 E, C 35 E, F 35 E, C 28 E NOX y C 24 EV. Para Isofast 24 EF, Isomax Condens F 35 E y Xtrafast 96/120 (como Saunier Duval) solo 1 de las webs revisadas la da. Compara la etiqueta o llámanos al 919 931 595.
¿Qué diferencia hay entre 105 304 E, 105303 H y 105303 I?
Openclima vende placas con la serigrafía 900000460ed02: la 105303 H para la Isofast C 28 E y la V2 con 105303 I para la F 28 E. La nuestra marca 105 304 E. En las fuentes revisadas no hay explicación de la diferencia: compara el marcado completo.
¿Qué significan 900000460ed02, 05724800 y 57248?
900000460ed02 es la serigrafía del circuito. 05724800 es la referencia impresa en el embalaje; Piecesxpress la da como Réf. fabricant y Dhsspares como MPN, pero nuestro taller no certifica esa equivalencia. La lista de piezas de la Isomax C 28 E trae 57248 y Heating Spare Parts indica «NOW USE 05724800». En las webs revisadas, ninguna une 900000460ed02 con 05724800.
¿La 05721000 es lo mismo que esta placa?
No. En la lista de la Isomax C 28 E (Adepem, Choukapièces) y en la de la Isofast C 24 EV (Adepem) la 05721000 es el «Module d'affichage», y el «Module électronique» es la 05724800.
¿Qué interruptores lleva esta placa?
Lleva SW1 de 7 posiciones y SW2 de 6. La notice oficial de la Isomax C 28 E / F 28 E dice que la posición de los 7 interruptores de SW1 determina parámetros de funcionamiento de la caldera.
Cómo hemos verificado esta ficha
Saunier Duval 900000460ed02Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia
Trece tiendas dan la 05724800 (o 57248) como circuito impreso de Isomax/Isofast. En las webs revisadas, solo Openclima cita la serigrafía 900000460ed02 y ninguna la une a la 05724800; la compatibilidad con la Isomax C 28 E y F 28 E la confirma nuestro taller.
Fuentes consultadas
- Notice oficial Isomax C 28 E / F 28 E (PDF)SW1 de 7 interruptores en la placa; no cita el código
- Piecesxpress: piezas de la Isomax C 28 ERéf fabricante 05724800; su lista PDF da 57248
- Remle: placa 05724800Tabla de adaptabilidad Isofast e Isomax
- Sercatec: tarjeta 05724800Lista de 9 modelos Isofast e Isomax
- EasySAV: circuit imprimé 5724800Isofast 35 E, C 28 E NOX, C 24 EV, F 28 E
- RVB France: módulo 057248Lista de 7 modelos Isofast e Isomax
- Arbobari: circuito stampato 05724800Isofast e Isomax C/F 28 E
- Openclima: placa 900000460ed02 (105303 H)Une 900000460ed02 con la versión 105303 H
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
