Placa electrónica Saunier Duval 92.05-6 · 8/411026 para Themis 214/23: Placa completa e identificador ampliado

Placa electrónica Saunier Duval 92.05-6 · 8/411026 para Themis 214/23: vista 2

Placa electrónica Saunier Duval 92.05-6 · 8/411026 para Themis 214/23: vista 3

Placa electrónica Saunier Duval 92.05-6 · 8/411026 para Themis 214/23: vista 4

Saunier DuvalFotos de esta unidad

1 / 4

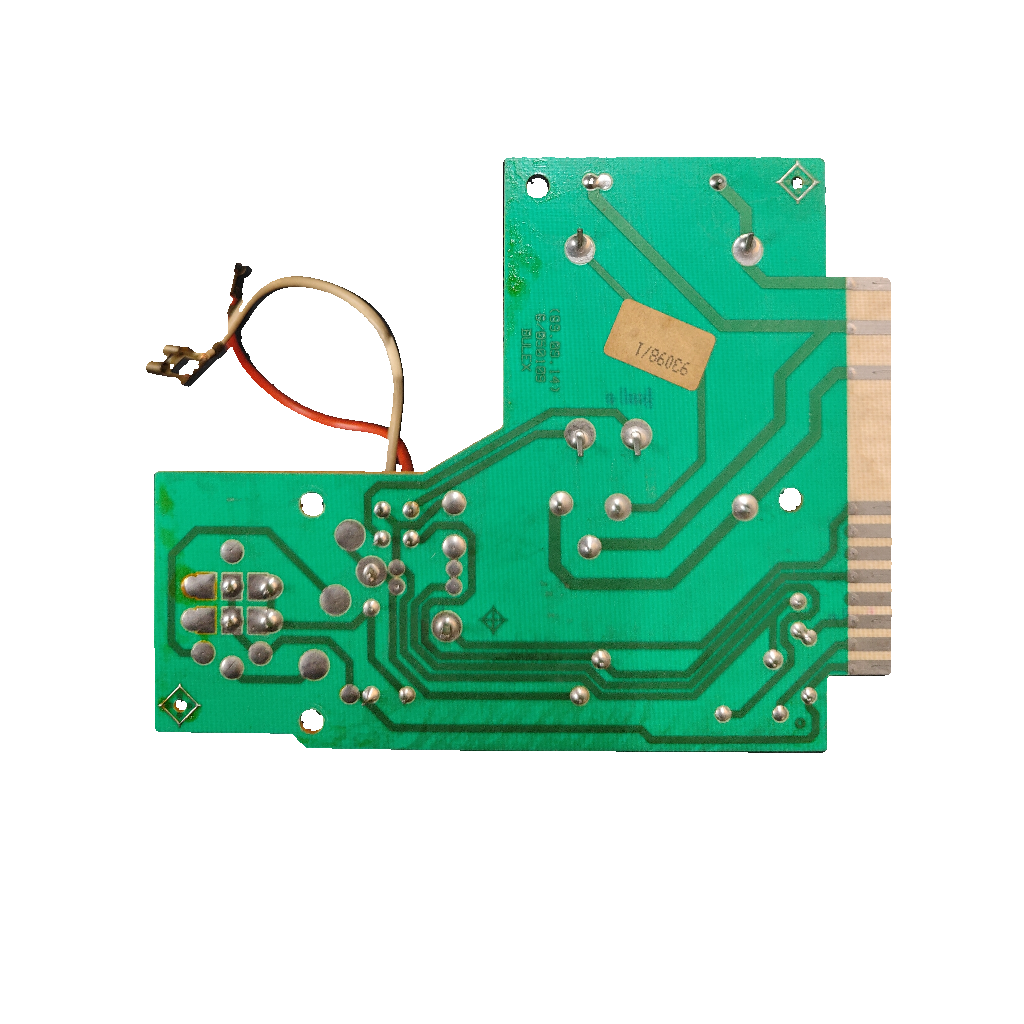

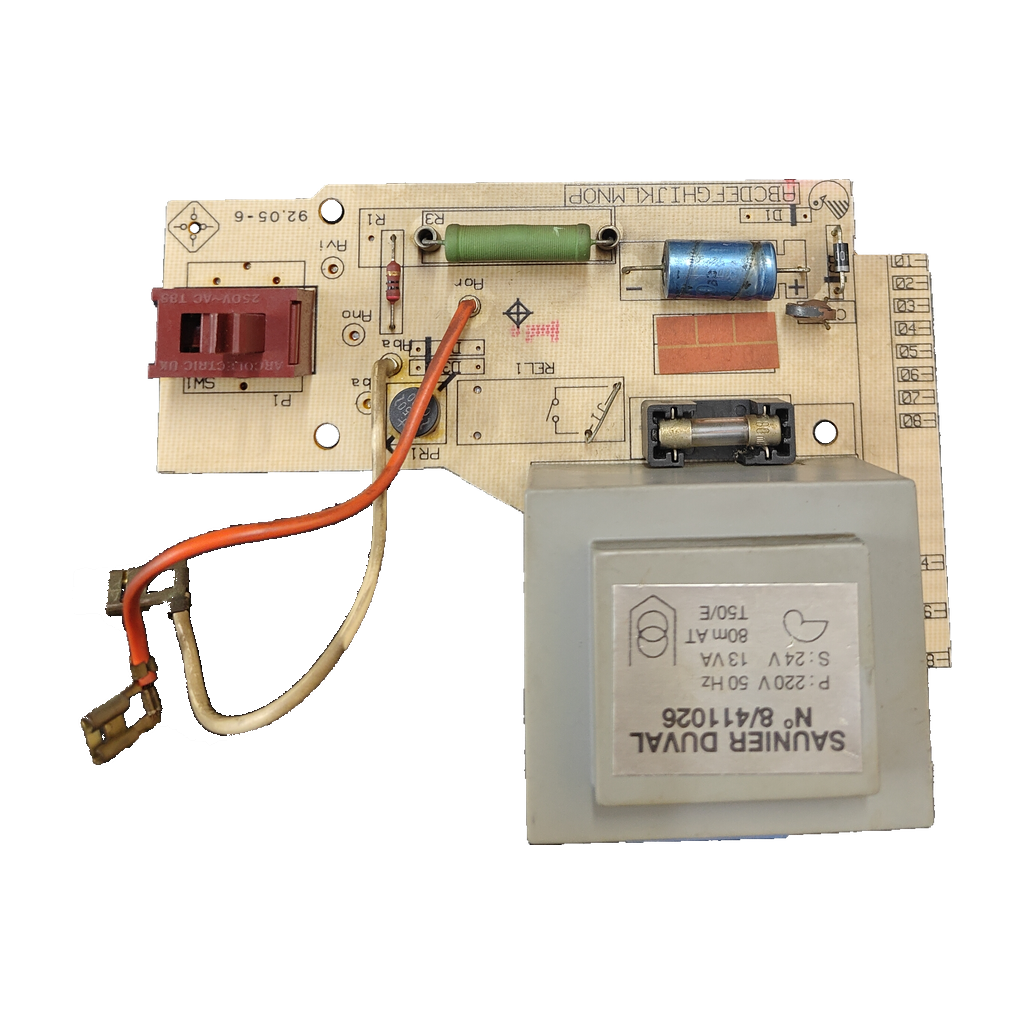

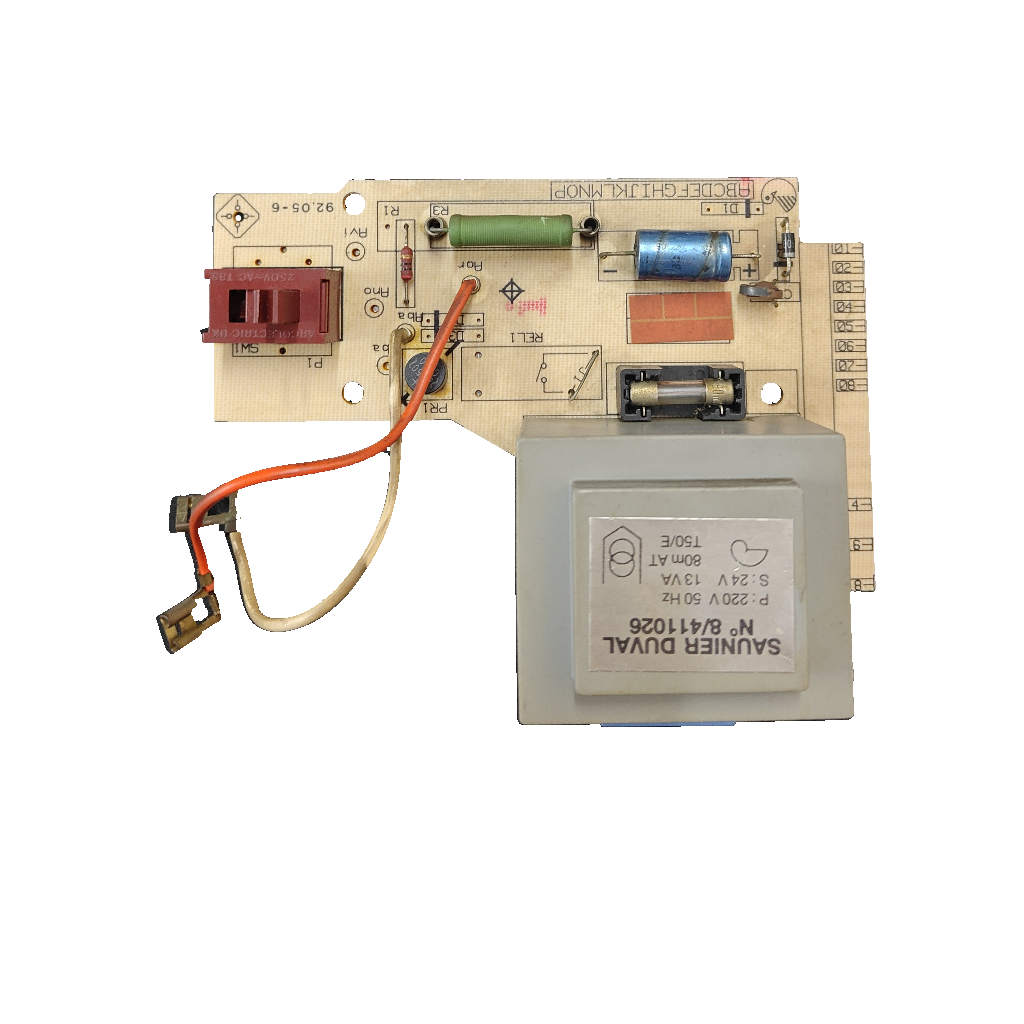

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval 92.05-6 · 8/411026 para Themis 214/23

Código del circuito92.05-6

La placa electrónica Saunier Duval 92.05-6 (referencia 8/411026) lleva transformador integrado de 220 V a 24 V y sirve para la Themis 214/23, confirmada por nuestro taller. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Circuito 92.05-6
Ref. 8/411026
Trafo 220 V a 24 V · 13 VA
Themis 214/23 (taller)

Todos los códigos de esta unidad2

Código del circuito: 92.05-6
SKU Ecoklima: PLC101

El código del circuito es 92.05-6; 8/411026 es la referencia de la pieza y el número de su transformador. Ninguna fuente abierta une 92.05-6 con una referencia de catálogo de Saunier Duval.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de una caldera Saunier Duval con transformador integrado (T50/E; 220 V a 24 V · 13 VA) e interruptor integrado (ARCOLECTRIC UK; 250V~AC; T85).

Compruébalo en tu placa

Busca en la placa el código de circuito 92.05-6.
Mira el transformador integrado: marcado T50/E, número 8/411026, primario 220 V · 50 Hz y secundario 24 V · 13 VA.
Comprueba el marcado 80 mA T y el interruptor integrado (ARCOLECTRIC UK; 250V~AC; T85).
Compara también con 05113900, 05267100, 05712600 o 52671, que las tiendas listan para la 214/23 y otras Themis; no sabemos si son la misma placa.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

Códigos de esta pieza

92.05-6	Código del circuito (PCB), marcado en la placa
8/411026	Referencia confirmada por nuestro taller; también es el número marcado en el transformador integrado
T50/E	Marcado del transformador integrado
PLC101	Referencia de nuestro almacén

No la confundas con

05113900Placa (scheda elettronica) titulada «214/23 Saunier Duval» por una tienda italiana · Código distinto de 92.05-6, que confirma nuestro taller para la Themis 214/23; ninguna fuente lo une a 92.05-6
05267100Placa electrónica para Themis 123/223/214 según una tienda; para Themis 223, SD135 y SD235 según otra · Código distinto: ninguna fuente lo une a 92.05-6
05712600Circuito impreso Saunier Duval de la Themis 23 (después de 1993), según una tienda · también 5712600 · Código distinto: ninguna fuente lo une a 92.05-6 ni a la Themis 214/23
05712800Circuito impreso Saunier Duval «para Themis» en una tienda francesa · Código distinto: ninguna fuente lo une a 92.05-6 ni a la Themis 214/23
52671Placa (PCB) de la Themis 223 en la lista de recambios de una tienda, marcada como obsoleta · Código distinto: ninguna fuente lo une a 92.05-6

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Themis 214/23Confirmada por nuestro taller

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Marcados de esta unidad

Transformador integrado — primario: 220 V, 50 Hz
Transformador integrado — secundario: 24 V, 13 VA
Fusible/marcado de corriente: 80 mA T
Interruptor integrado — marca/marcaje visible: ARCOLECTRIC UK
Interruptor montado — marcajes visibles: 250V~AC; T85

Antes de cambiar la placa

Lo que revisa el técnico

Marcado 80 mA T

Nuestra unidad lleva marcado 80 mA T. Lee el valor de tu fusible y no lo cambies por otro de más amperaje.

Transformador integrado T50/E

Primario 220 V · 50 Hz y secundario 24 V · 13 VA en nuestra unidad. Compara el marcado con el de tu placa.

Monta con un técnico

Pieza eléctrica de una caldera de gas: debe montarla un técnico cualificado.

Preguntas frecuentes

8 preguntas

¿Cómo identifico la placa Saunier Duval 92.05-6?

El código de circuito 92.05-6 está marcado en la placa. Compara además el transformador integrado (marcado T50/E, número 8/411026, 220 V a 24 V · 13 VA) y el marcado 80 mA T.

¿Sirve para mi Saunier Duval Themis 214/23?

Sí. Nuestro taller ha confirmado esta placa para la Themis 214/23. Las listas y tiendas que hemos podido leer no recogen el código 92.05-6 y no hemos podido abrir un despiece oficial de la 214/23, así que no podemos darte una referencia de catálogo de Saunier Duval: compara el código marcado y el transformador con los de tu placa.

¿Es la misma placa que 05113900, 05267100, 05712600 o 52671?

No lo sabemos. Una tienda italiana titula 05113900 «scheda elettronica 214/23». El 05267100 se da para Themis 123/223/214 en una tienda y para Themis 223, SD135 y SD235 en otra. El 05712600 es el circuito de la Themis 23 (después de 1993) y el 52671, la PCB obsoleta de la Themis 223. Ninguna fuente abierta los une a 92.05-6, así que no los damos como equivalentes.

¿Qué diferencia hay entre 92.05-6 y el 8/411026?

92.05-6 es el código del circuito, marcado en la placa. 8/411026 es la referencia que nuestro taller da a esta pieza y el número marcado en su transformador integrado, junto al T50/E. Una tienda titula con 8/411026 una placa electrónica Saunier Duval y su lista de compatibilidad solo nombra la SD623; para la 214/23 nuestro taller confirma esta placa.

¿Qué lleva integrado y qué debo comparar al montarla?

Un transformador (T50/E; primario 220 V · 50 Hz, secundario 24 V · 13 VA), un interruptor integrado (ARCOLECTRIC UK; marcajes 250V~AC y T85) y el marcado 80 mA T. Antes de montarla, comprueba que esos valores coinciden con los de tu placa.

¿Y si mi caldera no es la Themis 214/23?

Para otras calderas, incluidas otras Themis, no tenemos confirmación del taller ni fuentes externas que unan este código a ellas, así que no la damos por válida sin comprobarlo. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de tu caldera, o llámanos al 919 931 595.

¿Quién debe montar esta placa?

Un técnico cualificado. La placa trabaja con 220 V en una caldera de gas: antes de tocar nada hay que cortar la alimentación eléctrica y cerrar el gas.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval 92.05-6

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Themis 214/23 y referencia 8/411026 confirmadas por nuestro taller. Ninguna fuente externa abierta une todavía el código 92.05-6 con una pieza o caldera.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
