Placa electrónica Saunier Duval BMU 02 · 0020066116 para Thema Condens F25 A1

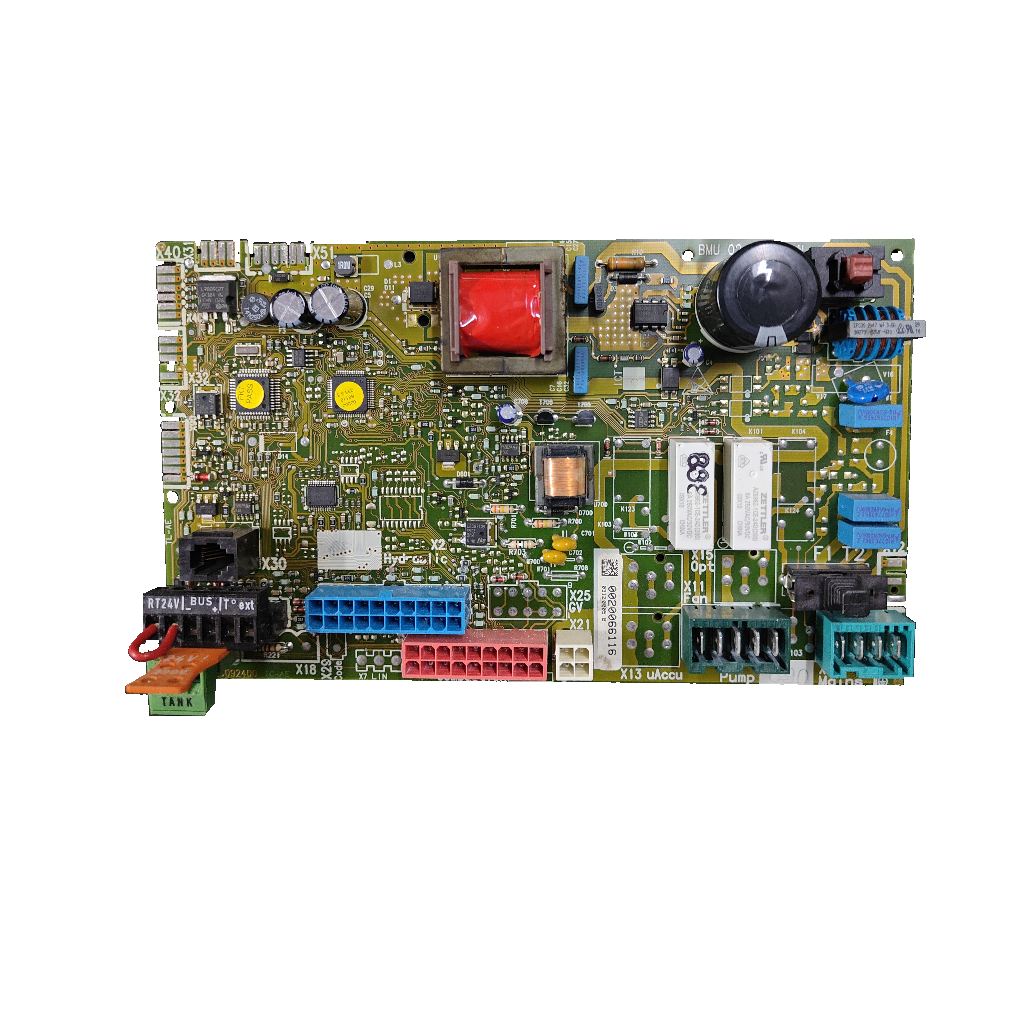

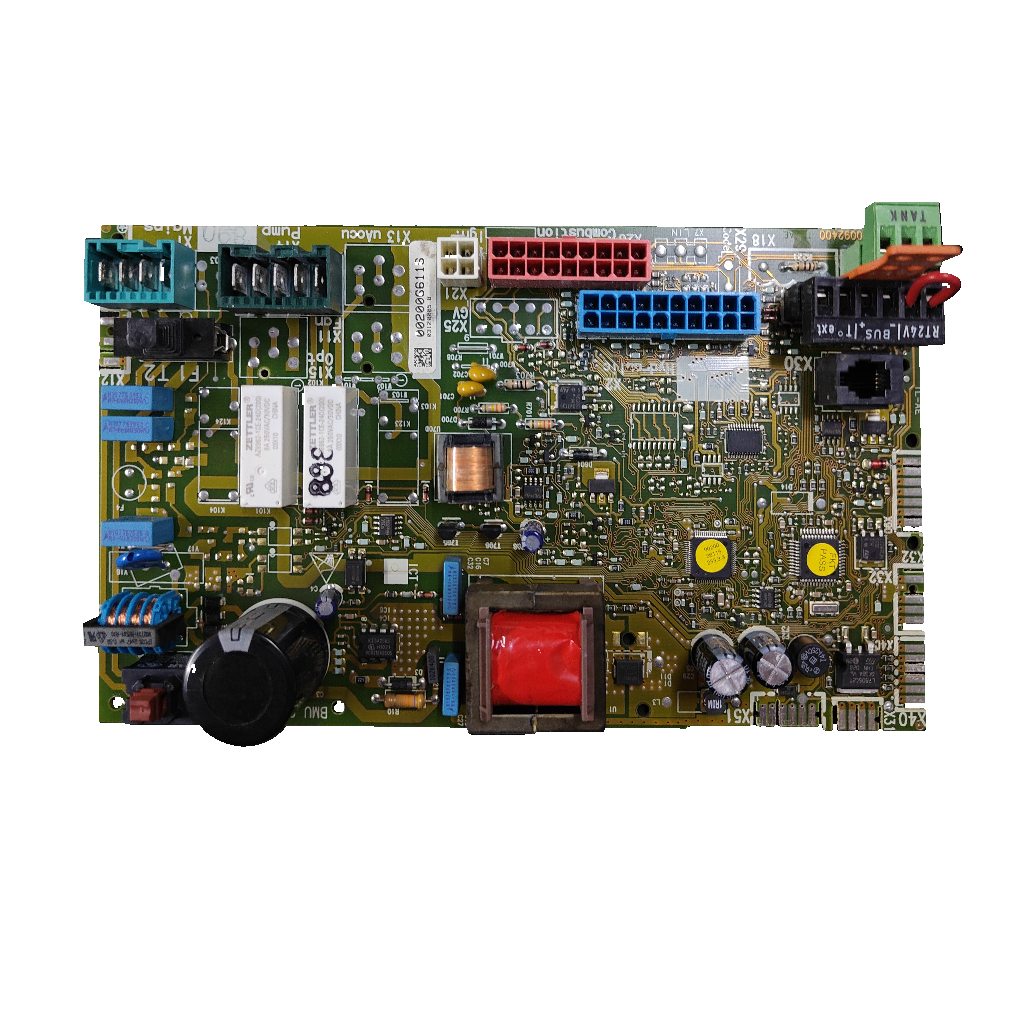

Es una placa electrónica Saunier Duval. Lleva marcados BMU 02, 0020066116, 03120005 B y TL-AE, y los bornes RT24V, BUS, TANK, Pump y Mains. Compara esos marcados con los de tu placa. Nuestro taller la ha confirmado para la Thema Condens F25 A1.

Sí. Nuestro taller ha confirmado esta placa para la Thema Condens F25 A1. Los manuales oficiales y las listas de piezas que hemos revisado no recogen el código 0020066116, así que no podemos darte una referencia de catálogo de Saunier Duval. La web oficial de recambios de Saunier Duval en Francia remite a su app spareCHECK (despieces y referencias), que no hemos podido consultar. Compara los marcados de la pieza con los de tu placa.

Para otras calderas no tenemos confirmación del taller ni fuentes externas que unan este código a ellas. Una tienda da una placa para la Semia Condens F25, la Themafast Condens F25 / F30 A1 y la Hermann Micra Plus Condens 25, pero con el código 0010028087, no con 0020066116. No la damos por válida sin comprobarlo: envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de tu caldera, o llámanos al 919 931 595.

No lo sabemos. Una tienda ofrece la 0020066023 como placa de la ThemaCondens F25 -A/1 y otra da la 0010028087 para la Thema Condens F25 / F25 A1. Son códigos distintos de 0020066116 y ninguna fuente abierta explica la diferencia, así que no las damos por equivalentes. La 0020066116 está confirmada por nuestro taller para la F25 A1: compara el código completo de tu placa.

Son marcados leídos en la propia placa: BMU 02 es su designación, 0020066116 su código y 03120005 B y TL-AE otros códigos marcados. Ninguna fuente abierta explica qué indica cada uno ni la letra final B, así que sirven para comparar con tu placa, no para deducir una referencia.

Según los datos del taller, un relé ZETTLER AZ6962-1CE-24D(200) de 8 A, 250 VAC / 30 VDC. La ficha del fabricante de la serie AZ6962 da 8 A a 250 VAC con carga resistiva y 10 A de corriente máxima conmutada, pero no trae la variante -24D(200). La placa marca los bornes RT24V, BUS, TANK, Pump y Mains. Son valores y marcados del ejemplar fotografiado, no mediciones de funcionamiento.

Un técnico cualificado. Es una placa con entrada de red (Mains) de una caldera de gas. Antes de tocar nada hay que cortar la alimentación eléctrica y cerrar el gas.

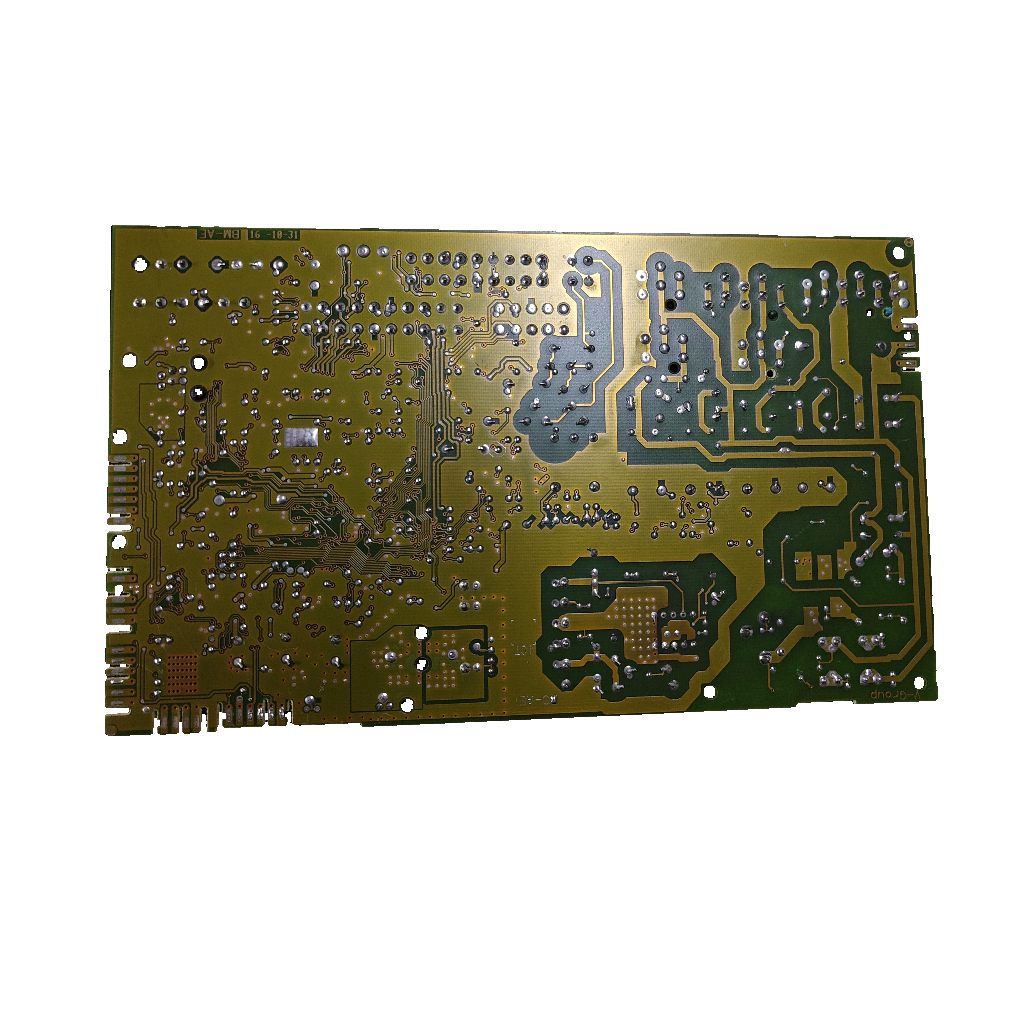

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
