Placa electrónica Saunier Duval BMU 02 · 0020204484 para Isofast 21 Condens F30 E

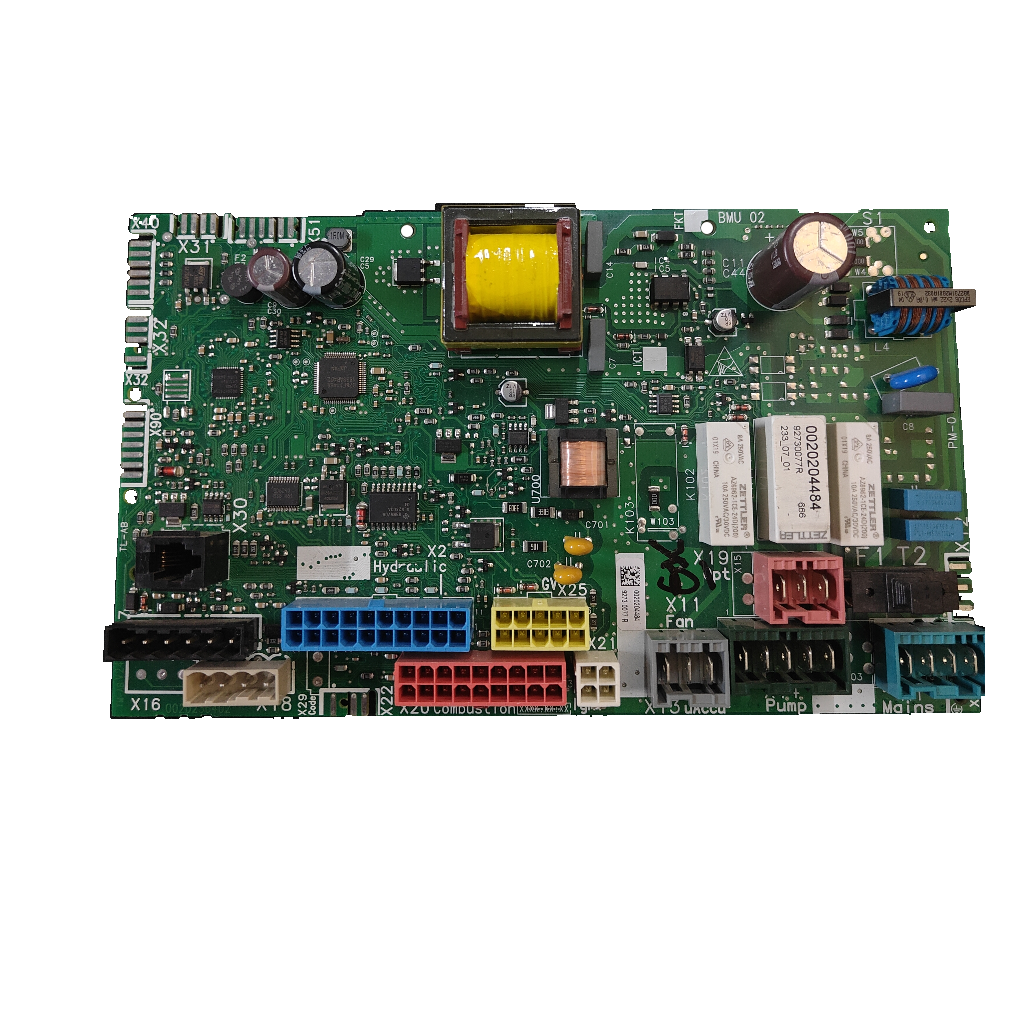

La placa lleva marcado 0020204484, la referencia Saunier Duval de la pieza, y el modelo BMU 02. Compáralo con 92730077R, 666, 233_07_01 y AZ6962-1CE-24D(200), y con la serigrafía de conectores: Mains, Pump, Fan, Hydraulic, Combustion y Code. Ninguna fuente externa explica 92730077R, 233_07_01 ni 666, así que no les damos otro significado.

Sí. Nuestro taller ha confirmado esta placa (BMU 02, 0020204484) para la Isofast 21 Condens F30 E. Como dato aparte, el distribuidor Arbo lista para la Isofast Condens F 30E el circuito impreso S1040000, y ninguna fuente lo relaciona con la 0020204484. Si dudas, envíanos desde Contacto una foto de la etiqueta de tu placa.

No está confirmada por nuestro taller para esas calderas. Una tienda da la 0020204484 como referencia OEM junto a la 0020255376 en la ficha de esas dos calderas: es una sola fuente. Otras tiendas dan solo la 0020255376 para ellas, sin citar la 0020204484: ICG Calderas, Gremisat y Arbo para las dos calderas; Openclima solo para la F35 B1. Compara los códigos de tu placa, o llama al 919 931 595 con una foto de la etiqueta y de la placa de características de la caldera.

Una tienda da la 0020255376 y la 0020204484 como referencias OEM de la misma centralita, pero avisa de que bajo una misma referencia hay versiones distintas. La S1040000 es otro código: Arbo la lista como circuito impreso de la Isofast Condens F30E/F35E y Pièces Express como placa principal de la Isotwin Condens F 30 E. Ninguna fuente las une. No las des por equivalentes sin comparar.

Lleva dos relés ZETTLER, AZ762-1C-12D y AZ8502-1C-24D; nuestro taller anota 10 A 250 VAC/30 VDC para ambos. La ficha de American Zettler del AZ762-1C-12D lo describe como relé de potencia SPDT de 16 A. No hemos podido casar ambas cifras: para esta unidad vale lo anotado por el taller.

Según la ficha de una tienda para la centralita de la Isofast 21 Condens (0020255376 / 0020204484): la caldera no enciende, muestra fallos extraños en el display o códigos de error erráticos, o se reinicia sola. También cita relés pegados y pistas quemadas. No es una tabla oficial: un técnico debe confirmar el diagnóstico.

Compara número y posición de relés y conectores con tu placa: una tienda avisa de que bajo una misma referencia se han fabricado versiones distintas. La debe montar un técnico cualificado con la corriente desconectada: la sustitución requiere conocimientos de electricidad y gas.

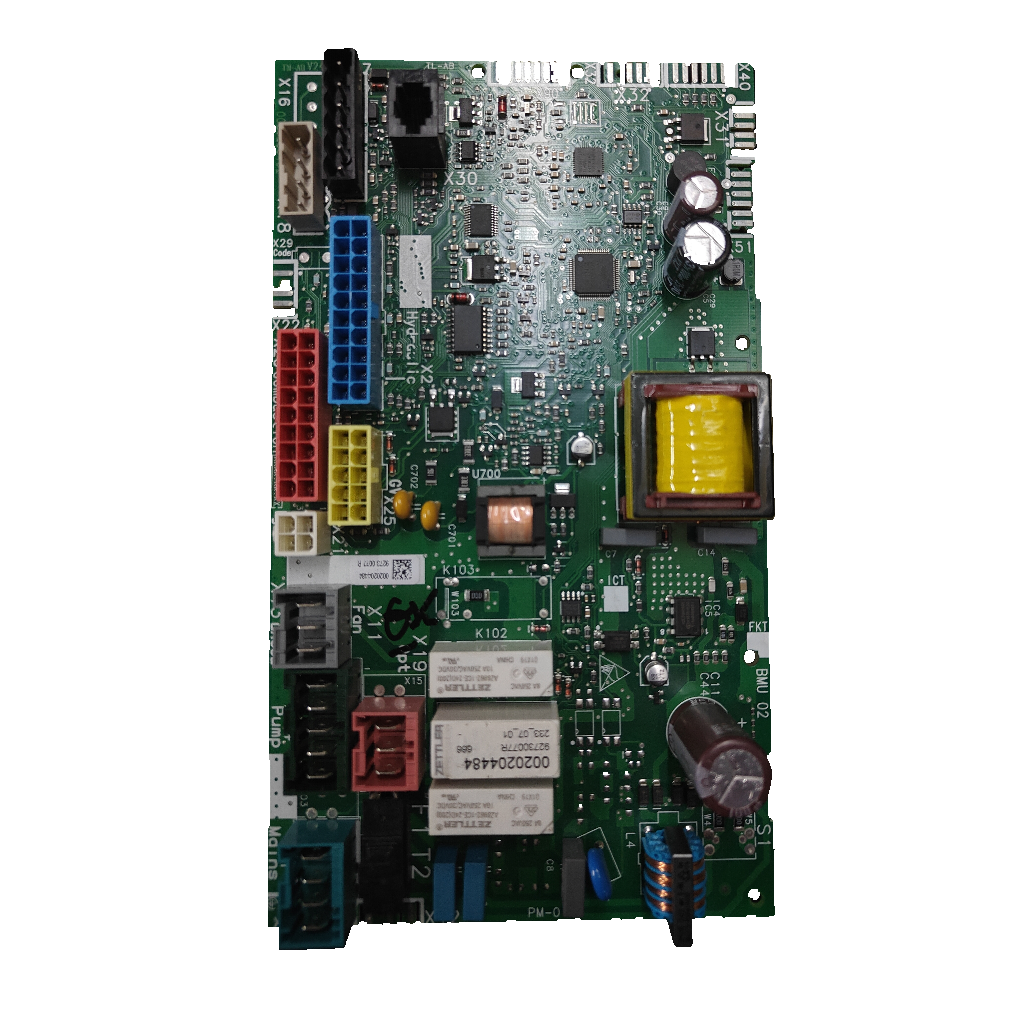

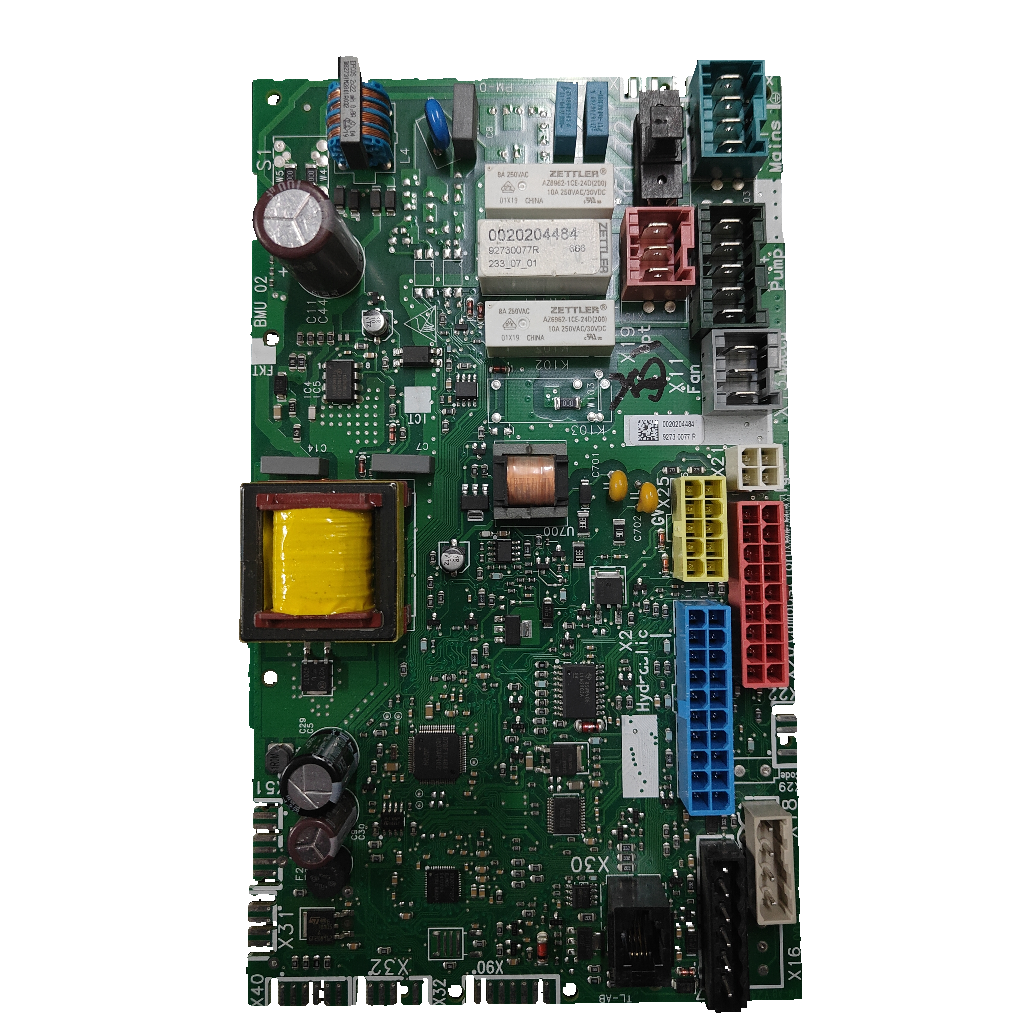

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
