Placa electrónica Saunier Duval IRIS1.0735004 V087_CPrecio a consultar
Saunier DuvalFotos de esta unidad
1 / 4

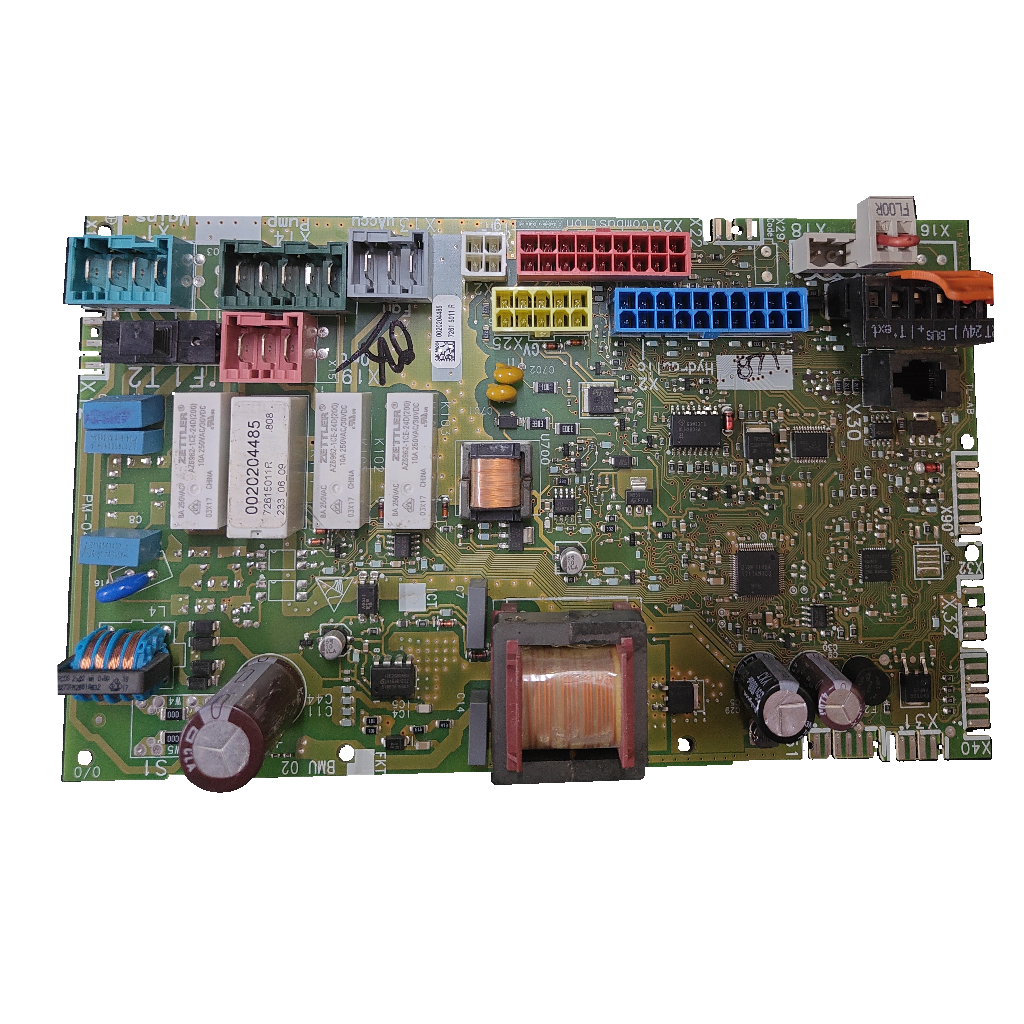

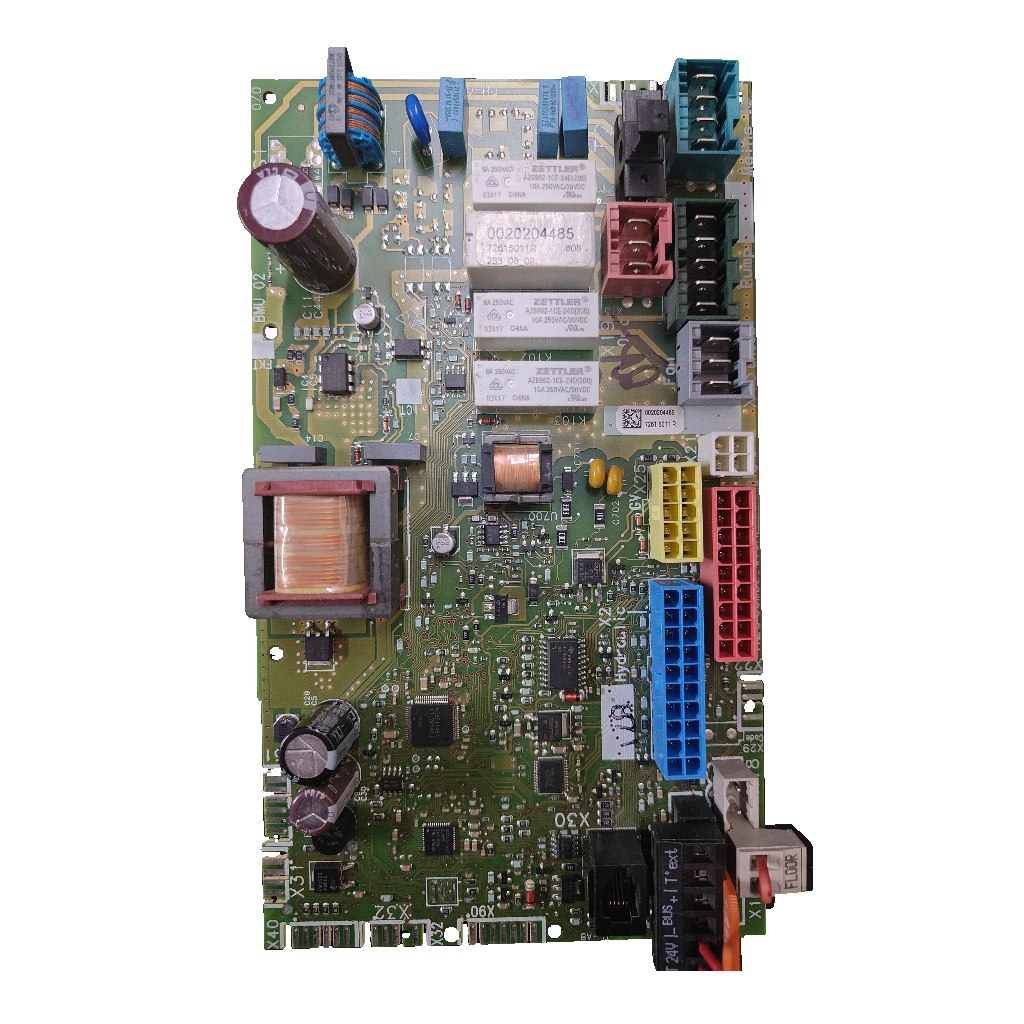

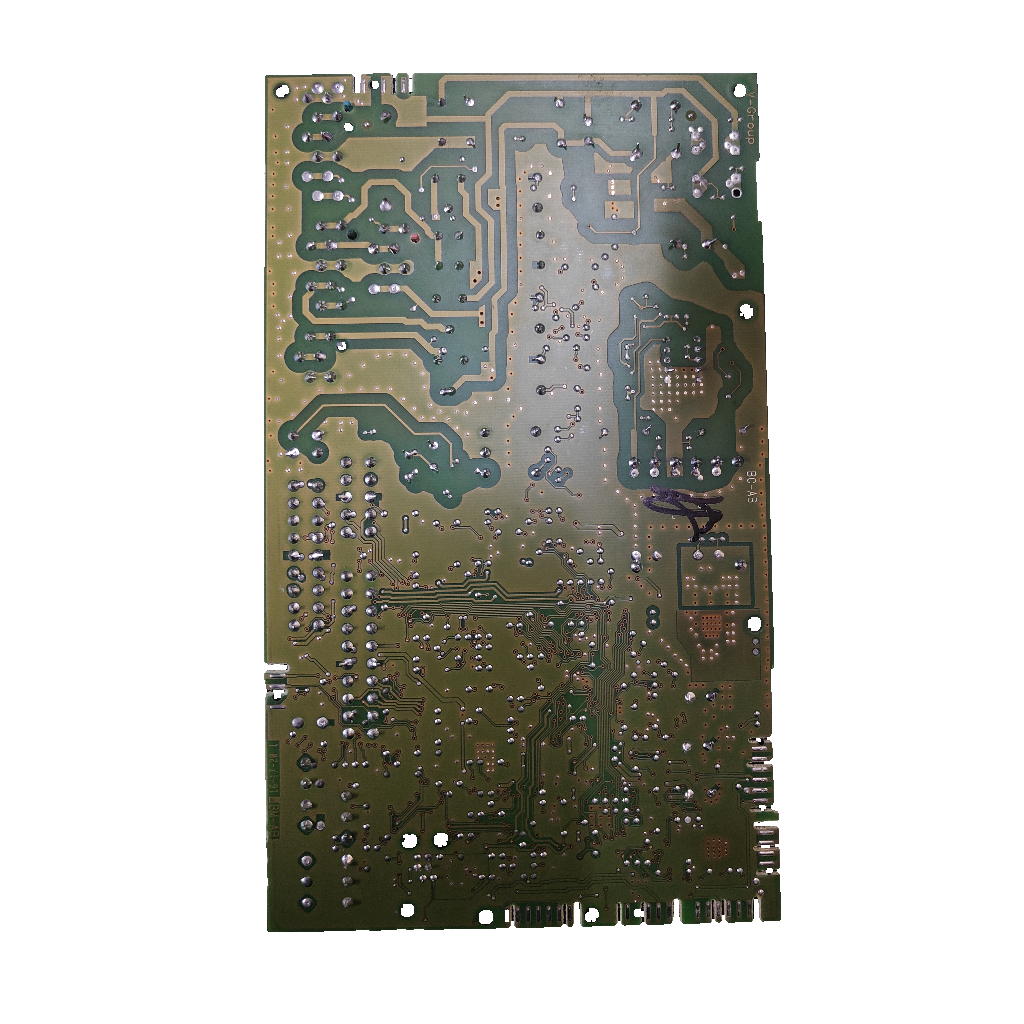

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
Saunier DuvalCompatibilidad confirmada
Placa electrónica Saunier Duval BMU 02 · 0020204485 para Isofast Condens F35-A1
Referencia Saunier Duval0020204485
La 0020204485 (BMU 02) es una placa electrónica Saunier Duval que nuestro taller ha confirmado para la Isofast Condens F35-A1. Una tienda también la da para la Isofast Condens 35-B (H-P). Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Código 0020204485
- Marcada BMU 02
- eBUS · entrada RT 24 V
- Fusible integrado T4.00 A
Todos los códigos de esta unidad3
- Referencia Saunier Duval
- 0020204485
- Modelo
- BMU 02
- SKU Ecoklima
- PLC110
Ninguna fuente que hayamos leído explica 72615011R;808, 233_06_09 ni TL-AB: sirven para comparar con tu placa.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosPlaca electrónica de la caldera. Esta unidad marca los conectores Mains, Pump, Fan, BUS, RT24V y FLOOR, lleva relés Zettler y un fusible integrado T4.00 A. Según una tienda, se sospecha de ella si la caldera no enciende o da errores erráticos.
Compruébalo en tu placa
- Busca en la placa el código 0020204485 y la designación BMU 02. También lleva marcados 72615011R;808, 233_06_09 y TL-AB.
- Una tienda indica que la placa va detrás del frontal, en la caja de control, y que la referencia suele ir serigrafiada en el circuito o en una pegatina lateral.
- Compara relés y conectores con las fotos: la misma tienda avisa de versiones distintas bajo una misma referencia.
- Si tu placa lleva otro código (0020117005, 0020212697, 0020255377 o S10400), compárala antes con la nuestra: ninguna fuente dice que sean equivalentes a la 0020204485.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu placa y de la caldera.
Códigos de esta pieza
| 0020204485 | Código principal marcado en la placa. Una tienda lo da como referencia OEM |
|---|---|
| BMU 02 | Designación marcada en la placa |
| 72615011R;808 | Otro código marcado en la placa |
| 233_06_09 | Otro código marcado en la placa |
| TL-AB | Otro marcado de la placa |
No la confundas con
- 0020117005Placa que la guía de Climatización Ibérica y Openclima listan para la «Isofast Condens F35 A/1» · Otro código: ninguna fuente dice que sea equivalente a la 0020204485
- 0020212697 / 0020255377Placa «principal» de la F35 A/1 según Gremisat; ICG Calderas da los códigos 0020212697 y 0020255377 juntos para la F35 A/1. Remle y Electrotodo dan la 0020255377 para la F35A y la 35-B (H-P) · Otros códigos: ninguna fuente los une a 0020204485
- 0020105958Código que Gremisat da para la F35A y la F35 A/1 con el título «display»; Pièces Express lo llama «afficheur» (pantalla) · Se describe como pantalla, no como placa principal
- S10400Placa (también S1040000) de las Isofast Condens F 30 E y F 35 E e Isomax Condens F 35 E, según tiendas y un catálogo · Otro código y otras calderas: ninguna fuente lo une a 0020204485
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Saunier Duval Isofast Condens F35-A1Confirmada por nuestro taller
Por confirmarPor confirmar
- Saunier Duval Isofast Condens 35-B (H-P)1 origen: Climatización Ibérica. Remle y Electrotodo dan la 0020255377
- Saunier Duval Isofast Condens F 35-A1 origen: Climatización Ibérica; no consta si es la F35-A1. Remle y Electrotodo dan la 0020255377
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónCaracterísticas y marcados técnicos
- Marcados de conexiones
- RT24V;BUS;Pump;Mains;Fan;FLOOR
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Datos de nuestro inventario
- Relés ZETTLER
- 10 A, 250 VAC/30 VDC · BA 250 VAC
- Fusible integrado
- T4.00 A
- Bus de comunicación
- eBUS
- Bornes/serigrafía visibles
- Mains, Pump
- Aplicación indicada en inventario
- ISOFAST CONDENS F35-A1
- Código marcado
- 72615011R;808; 233_06_09
Anotados al recibir la pieza; sin contrastar con el fabricante.
Síntomas de que puede fallar
Lo que revisa el técnicoLa caldera no enciende o no responde a ninguna orden del panel frontal.
Lo asocia una tienda a la 0020204485. Revisa antes alimentación y fusible (la nuestra lleva uno integrado T4.00 A).
Códigos de error erráticos e intermitentes en la pantalla.
La misma tienda cita también relés pegados o pistas quemadas.
Reinicios repentinos durante los ciclos de calefacción o agua caliente.
Lo cita la misma tienda.
Según esa tienda, la placa suele ser la causa si la caldera queda totalmente muda o con fallos de comunicación generalizados; si falla una bomba o una sonda, el fallo suele ser más específico.
La guía de Climatización Ibérica cita la 0020204485 para la 35-B, pero su tabla de códigos F.xx es del manual del Isotwin Condens 30-B: no es la tabla oficial de esta placa.
Antes de cambiar la placa
Lo que revisa el técnicoFusible y conectores
La nuestra lleva un fusible integrado T4.00 A y conectores Mains, Pump, Fan, BUS, RT24V y FLOOR. Revísalos antes.
Monta con un técnico
Lleva el conector Mains (red) y relés de 250 VAC. Debe montarla un técnico cualificado.
Preguntas frecuentes
8 preguntas¿Dónde está el código de la placa BMU 02 y qué significa cada marcado?
El principal es 0020204485, marcado junto a BMU 02. Una tienda lo da como referencia OEM y dice que suele ir serigrafiado en el circuito o en una pegatina lateral. De 72615011R;808, 233_06_09 y TL-AB no hay fuente que explique su significado: sirven para comparar con tu placa.
¿Sirve para mi Saunier Duval Isofast Condens F35-A1?
Sí. Nuestro taller ha confirmado esta placa (0020204485, BMU 02) para la Isofast Condens F35-A1. Fuera del taller, ninguna fuente nombra la F35-A1 con ese código: Climatización Ibérica lo da para la 35-B (H-P) y la F 35-A, y otras tiendas dan para la F35 A/1 la 0020117005, la 0020212697 y la 0020255377. Compara el código marcado de tu placa.
¿Sirve para la Isofast Condens 35-B (H-P) o la F 35-A?
No está confirmado. Solo Climatización Ibérica da el 0020204485 para las dos (un origen); Remle y Electrotodo dan la 0020255377 para la F35A y la 35-B (H-P). Compara el 0020204485 y el BMU 02 de tu placa, envíanos desde Contacto una foto de la etiqueta y de la caldera, o llámanos al 919 931 595.
¿Es lo mismo la 0020204485 que la 0020117005, la 0020212697 o la 0020255377?
No consta. Para la F35 A/1, la guía de Climatización Ibérica y Openclima listan la 0020117005; Gremisat da la 0020212697 con la referencia 0020255377; ICG Calderas lista los dos códigos juntos para la F35 A/1. Un anuncio de Wallapop asocia «BMU 02» con la 0020117005 en una Thema Condens F30. Ninguna fuente las iguala a la 0020204485, que es la de esta unidad.
¿Se confunde con la S10400 o con el display 0020105958?
Son otros códigos. La S10400 (o S1040000) la dan varias tiendas y un catálogo para las Isofast Condens F 30 E y F 35 E y la Isomax Condens F 35 E. El 0020105958 lo da Gremisat para la F35A y la F35 A/1 con el título «display», y Pièces Express lo llama «afficheur» (pantalla). Ninguno cita 0020204485 ni BMU 02.
¿Qué síntomas apuntan a esta placa?
Según la tienda que vende la 0020204485: caldera que no enciende o no responde al panel frontal, códigos de error erráticos e intermitentes, y reinicios repentinos en calefacción o agua caliente. Es texto de una tienda, no del fabricante.
¿Quién debe montar la placa?
Un técnico cualificado. La placa lleva el conector Mains (red) y relés de 250 VAC. Antes de montarla, compara relés y conectores con los de tu placa.
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
Cómo hemos verificado esta ficha
Saunier Duval BMU 02Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia
Solo Climatización Ibérica une la 0020204485 con una caldera (35-B y F 35-A). Para la F35 A/1, otras tiendas dan 0020117005, 0020212697 y 0020255377. La F35-A1 la confirma nuestro taller.
Fuentes consultadas
- Climatización Ibérica: ficha de la placa 0020204485Referencia OEM, 35-B (H-P) y F 35-A, síntomas
- Gremisat: placa principal Isofast Condens F35 A/1 (0020212697)F35 A/1: 0020212697 y referencia 0020255377
- ICG Calderas: placa Isofast Condens F35 A/1, 0020212697, 0020255377Placa para la F35 A/1 con esos códigos
- Remle: placa Saunier Duval 00202553770020255377 para la F35A y la 35-B (H-P)
- Electrotodo: placa Saunier Duval Isofast 00202553770020255377 para la F35A y la 35-B (H-P)
- Climatización Ibérica: guía de errores de la Isofast Condens 35-B0020204485 para la 35-B; 0020117005 para la F35 A/1
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
