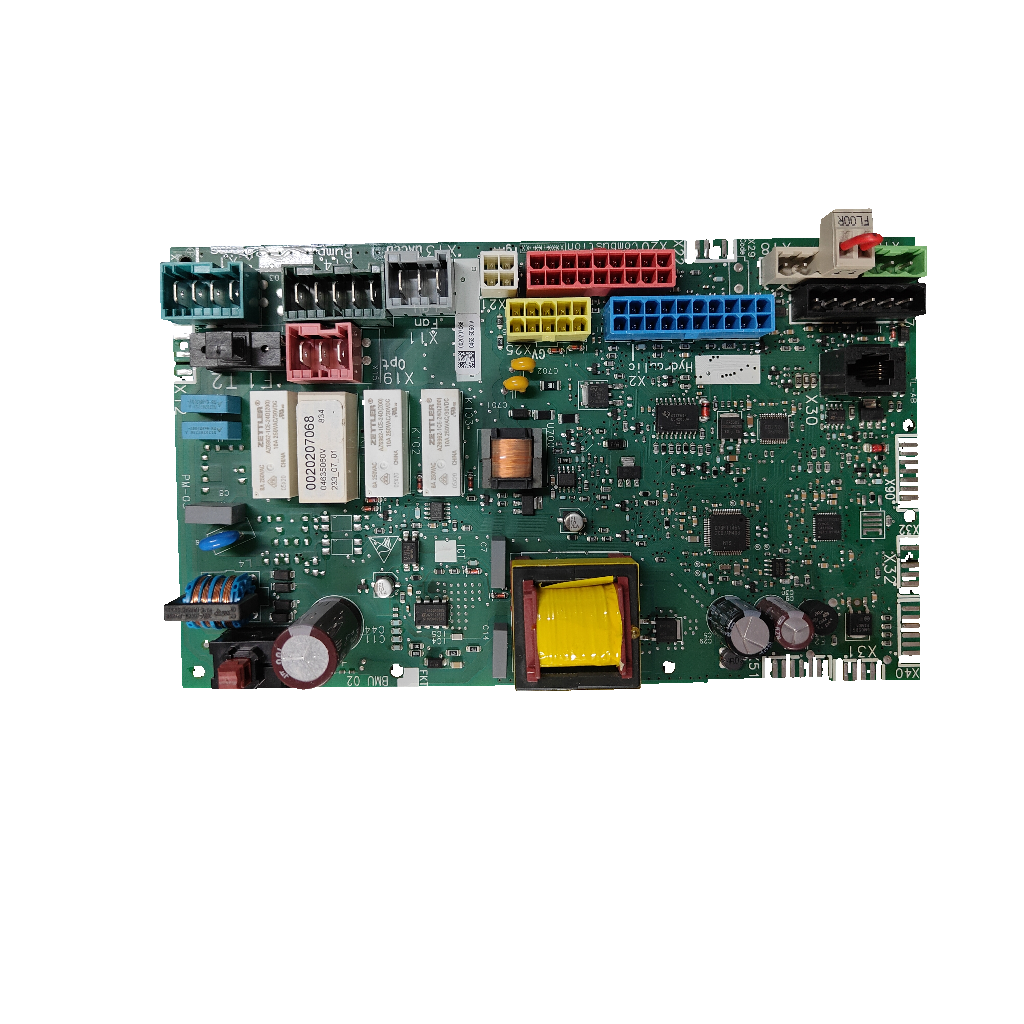

Placa electrónica Saunier Duval BMU 02 · 0020207068 · ThemaFast Condens 30B (H-ES), F30 A-1 y F 30 - 4VI: Placa completa e identificador ampliado

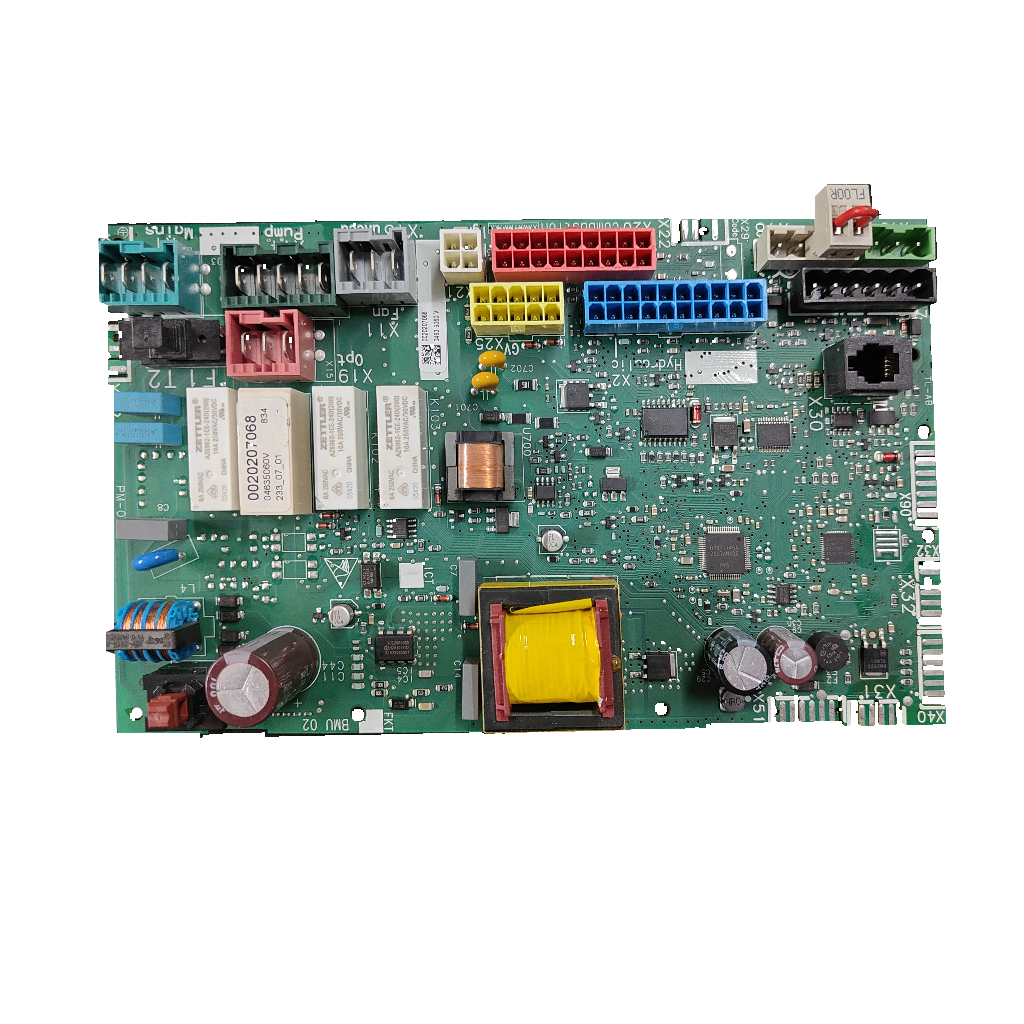

Placa electrónica Saunier Duval BMU 02 · 0020207068 · ThemaFast Condens 30B (H-ES), F30 A-1 y F 30 - 4VI: Detalle de componentes de la placa

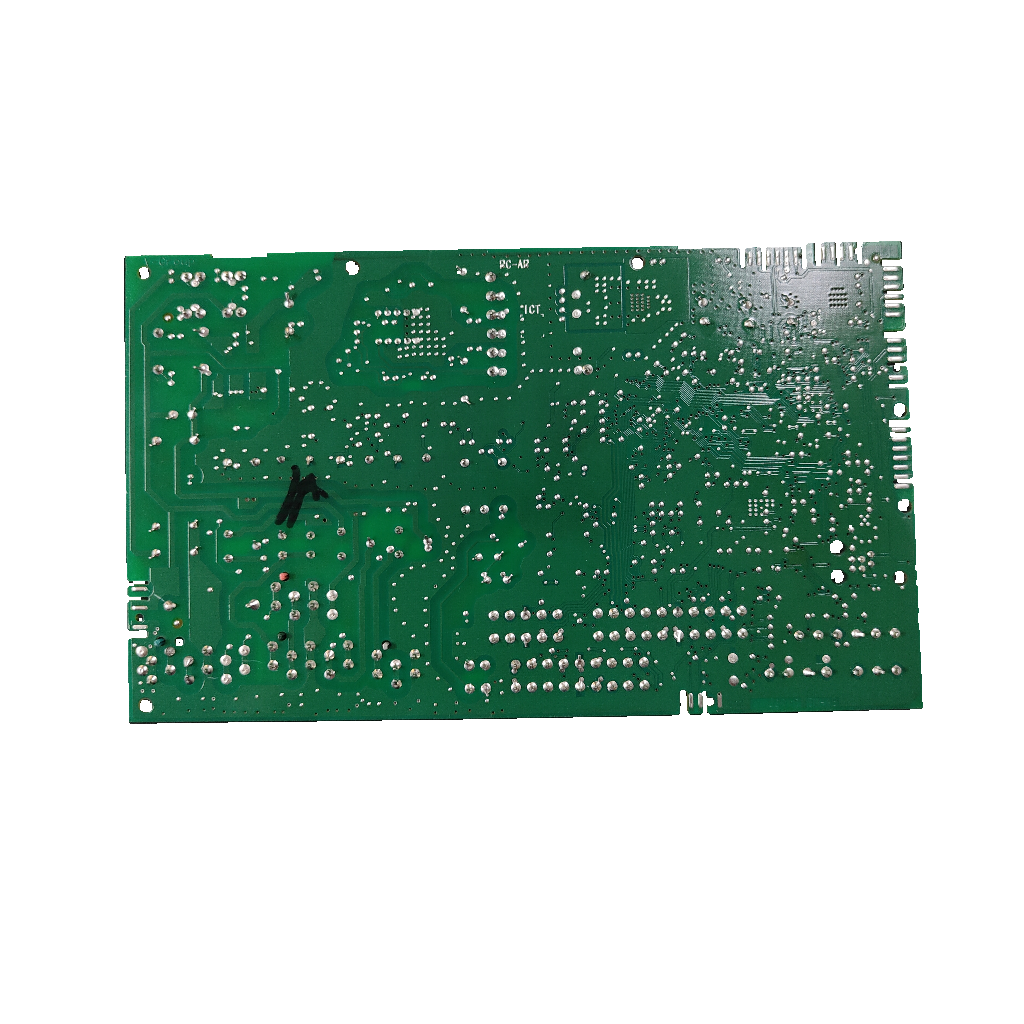

Placa electrónica Saunier Duval BMU 02 · 0020207068 · ThemaFast Condens 30B (H-ES), F30 A-1 y F 30 - 4VI: vista 4

Saunier DuvalFotos de esta unidad

1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval BMU 02 · 0020207068 · ThemaFast Condens 30B (H-ES), F30 A-1 y F 30 - 4VI

Referencia Saunier Duval0020207068

La 0020207068 (BMU 02) es una placa electrónica Saunier Duval, confirmada por nuestro taller para la ThemaFast Condens 30B (H-ES), F30 A-1 y F 30 - 4VI. Cuatro fuentes externas la unen a una placa Saunier Duval. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 0020207068
Fusible F1 T2
Relé AZ6962-1CE-24D(200)

Todos los códigos de esta unidad3

Referencia Saunier Duval: 0020207068
Modelo: BMU 02
SKU Ecoklima: PLC090

Prom.ua da 0020207068 como código de una placa Protherm con 0010028087 y 0020172942. Ninguna fuente de Saunier Duval que hayamos leído lo confirma.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Placa electrónica: según una tienda, gestiona encendido, modulación, seguridades y comunicación.

Compruébalo en tu placa

Busca en la placa 0020207068 y BMU 02; nuestra unidad lleva además 04635060V, PM-03, V19, 834 y 233_07_01.
Compara la serigrafía: F1 T2 junto al fusible y los conectores X14 Pump, X11 Fan, X19 Opt, X2 Hydraulic y GV X25.
No la confundas con la 0020212695 (placa principal de la 30-A) ni con la 0020078823 (la que un anuncio da a otra BMU 02).
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

0020207068	Código principal de la pieza
BMU 02	Designación marcada en la placa (también BMU02 y BMU-02)
04635060V; PM-03; V19; 233_07_01; 834	Otros marcados en la placa
AZ6962-1CE-24D(200)	Relé ZETTLER montado en la placa
002017294	Referencia OEM que Climatización Ibérica da con 0020207068

No la confundas con

0020212695Placa principal de la ThemaFast Condens 30-A (catálogo de 2015; la vista despiezada la da sustituida por 0020247219) · Otro código: no citan el 0020207068
0020078823Referencia que un anuncio de Wallapop da a una BMU 02 (Themafast Condens F 30-A/1) · Otro código: el anuncio no cita el 0020207068
0020080939Placa de conexiones de la ThemaFast Condens 30-B · No es la placa electrónica: la ficha oficial la lista como accesorio

Calderas en las que va

3 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval ThemaFast Condens 30B (H-ES)Confirmada por nuestro taller
Saunier Duval Themafast Condens F30 A-1Confirmada por nuestro taller. Wallapop: su BMU 02 lleva 0020078823
Saunier Duval Themafast Condens F 30 - 4VIConfirmada por nuestro taller

Por confirmarPor confirmar

Saunier Duval Thema Condens F25, F AS 25 y F AS 30; ThemaFast Condens F252 orígenes: Climatización Ibérica y SM Ricambi, tras control de matrícula (Termogo repite su lista)
Saunier Duval ThemaFast Condens F302 orígenes: Climatización Ibérica y SM Ricambi, tras control de matrícula. Otra placa según Remle (0020247219) y Griferiaonline (0020018278)
Saunier Duval Thema plus condens F25 A/11 origen: Leboncoin (réf. 0020207068)
Hermann Saunier Duval Micra, Thesi y Thema 3 Condensing1 origen: SM Ricambi, con control de matrícula (Termogo repite su lista)
Hermann Saunier Duval THEMAFAST 4 CONDENSING 30-A y THEMA CONDENS 30 A1 origen: SM Ricambi, con control de matrícula. Equivalencia con la ThemaFast Condens 30-A (H-FR) no comprobada; sus listas de piezas dan 0020212695
Hermann Saunier Duval THEMA CONDENS F 30, THEMAFAST 4 CONDENSING 25-A y THEMA CONDENS F AS 121 origen: SM Ricambi, con control de matrícula. Pièces Express da otra placa, 0020212695, para Thema Condens F30, ThemaFast Condens 25 A y Thema Condens AS 12 A; equivalencia no comprobada

No sirve para

Saunier Duval ThemaFast H-Condens 30-CF/1 (N-FR)Vista despiezada: circuito impreso 0010045813 (sustituido por 8000012025)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Identificación y códigos del repuesto

Código marcado: 0020207068; 04635060V; 834; 233_07_01

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Serigrafia junto a fusible: F1 T2
Serigrafia de conectores: X14 Pump; X11 Fan; X19 Opt; X2 Hydraulic; GV X25

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Relés montados: ZETTLER AZ6962-1CE-24D(200)
Serigrafía funcional visible: X19 Opt; X14 Pump; X11 Fan; X12; X25
Aplicación indicada en inventario: THEMAFAST CONDENS 30B(H-ES)

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

No enciende o no responde al termostato; errores erráticos, reinicios, relés pegados, pistas quemadas.

Señales de placa dañada según Climatización Ibérica. Un técnico debe comprobar las tensiones antes.

Antes de cambiar la placa

Lo que revisa el técnico

Compara los conectores

Deben coincidir con la serigrafía; el manual oficial de la serie pide comprobar que el conector esté bien fijado en el circuito impreso principal.

Monta con un técnico

Hay tensión en L y N con el producto desconectado.

Preguntas frecuentes

8 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

La referencia suele ir serigrafiada sobre el circuito impreso o en una pegatina del lateral (Climatización Ibérica). Compara 0020207068 y BMU 02 (también 04635060V, PM-03, V19, 834 y 233_07_01), F1 T2 junto al fusible y los conectores X14 Pump, X11 Fan, X19 Opt, X2 Hydraulic y GV X25.

¿Sirve para mi Saunier Duval ThemaFast Condens 30B (H-ES), F30 A-1 o F 30 - 4VI?

Sí: nuestro taller la ha confirmado para las tres. Si tu caldera es otra, envíanos desde Contacto una foto de la etiqueta de la placa y de la de características de la caldera.

¿Sirve para la Thema Condens F25, F AS 25, F AS 30 o ThemaFast Condens F30?

Climatización Ibérica, y SM Ricambi tras control de matrícula, la listan para estos modelos (2 de los 3 orígenes independientes que exigimos). Para la ThemaFast Condens F30, Remle da otra placa (0020247219) y Griferiaonline otra referencia (0020018278): compara la de tu placa antes de pedirla o llámanos al 919 931 595.

¿Es la misma placa que la 0020212695 o la 0020247219 de la ThemaFast Condens 30-A?

Ninguna fuente de Saunier Duval que hayamos leído lo dice. El catálogo de 2015 da 0020212695 como placa principal de la 30-A. La vista despiezada la da sustituida por 0020247219, sin citar 0020207068. Sercatec iguala 0020247219 con 0010028087, código de la ficha de SM Ricambi donde figura 0020207068.

¿Qué significan 0020207068, BMU 02, 04635060V, PM-03 y V19?

Cuatro fuentes unen 0020207068 a una placa Saunier Duval; Prom.ua lo da como código de una Protherm. BMU 02 es la designación marcada; un anuncio de Wallapop le da la referencia 0020078823. En las páginas leídas no aparecen 04635060V, PM-03 ni V19, y no sabemos qué significan.

¿Hay que ajustar algo al cambiar la placa?

El manual oficial de Saunier Duval Francia (ThemaFast Condens 25-A, 30-A y 35-A) pide cambiar la referencia del aparato en d.93 al sustituir pantalla y circuito impreso; si es errónea o falta, aparece F.70. Para la 30B (H-ES), confírmalo con tu técnico.

¿Quién debe montarla y qué síntomas apuntan a esta placa?

Un técnico cualificado: según el manual de la 30B (H-ES), los bornes L y N tienen tensión con el producto desconectado y hay que esperar 3 min a que se descarguen los condensadores. Una tienda cita como síntomas: no enciende, errores erráticos, relés pegados.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval BMU 02

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Cuatro orígenes (Openclima, Climatización Ibérica, SM Ricambi, Leboncoin) unen 0020207068 a una placa Saunier Duval; Termogo, casi idéntico a SM Ricambi, no suma aún (posible copia, sin confirmar). Discrepancias: Prom.ua (placa Protherm), Leboncoin («V-Group») y Wallapop (BMU 02 = 0020078823).

Fuentes consultadas

Openclima: placa Saunier Duval (0020207068)0020207068 como versión de electrónica de la placa
Climatización Ibérica: placa Condens 002017294OEM 002017294 / 0020207068 y calderas
SM Ricambi: scheda Hermann Saunier Duval 0010028087Lista el 0020207068 y 26 modelos (con matrícula)
Termogo: scheda Hermann Saunier Duval, 0020207068Texto y lista casi idénticos a SM Ricambi; otra empresa (P.IVA 01412790451). No suma: posible copia, sin confirmar
Leboncoin: carte principale, réf. 0020207068Thema plus condens F25 A/1
Leboncoin: carte électronique, réf. 0020207068Marca «V-Group», de ocasión; 2.ª ref. 72915269 V
Wallapop: placa Themafast Condens F30 BMU02BMU 02 con la referencia 0020078823

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
