Placa electrónica Saunier Duval IRIS1.0 · PCB 0310129400F6 para Themaclassic F 24 E: Placa completa e identificador ampliado

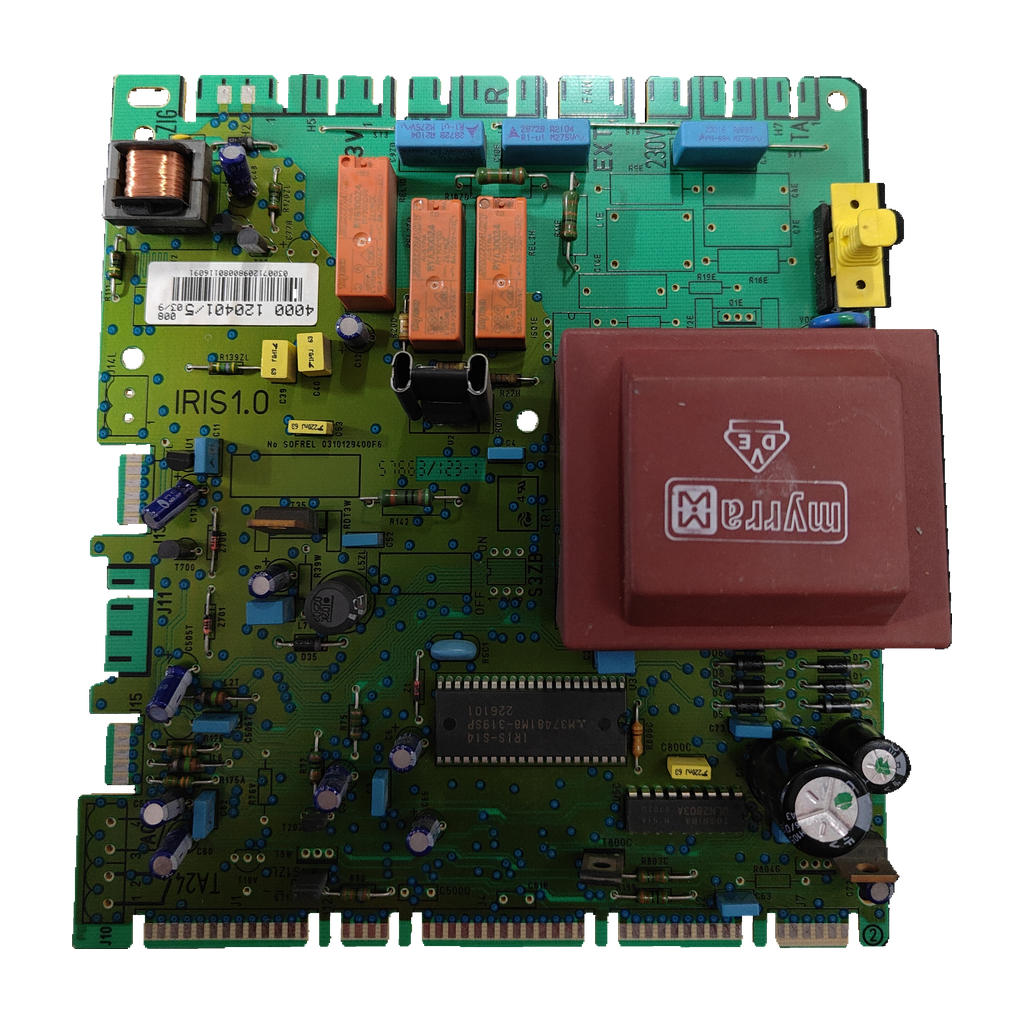

Placa electrónica Saunier Duval IRIS1.0 · PCB 0310129400F6 para Themaclassic F 24 E: vista 2

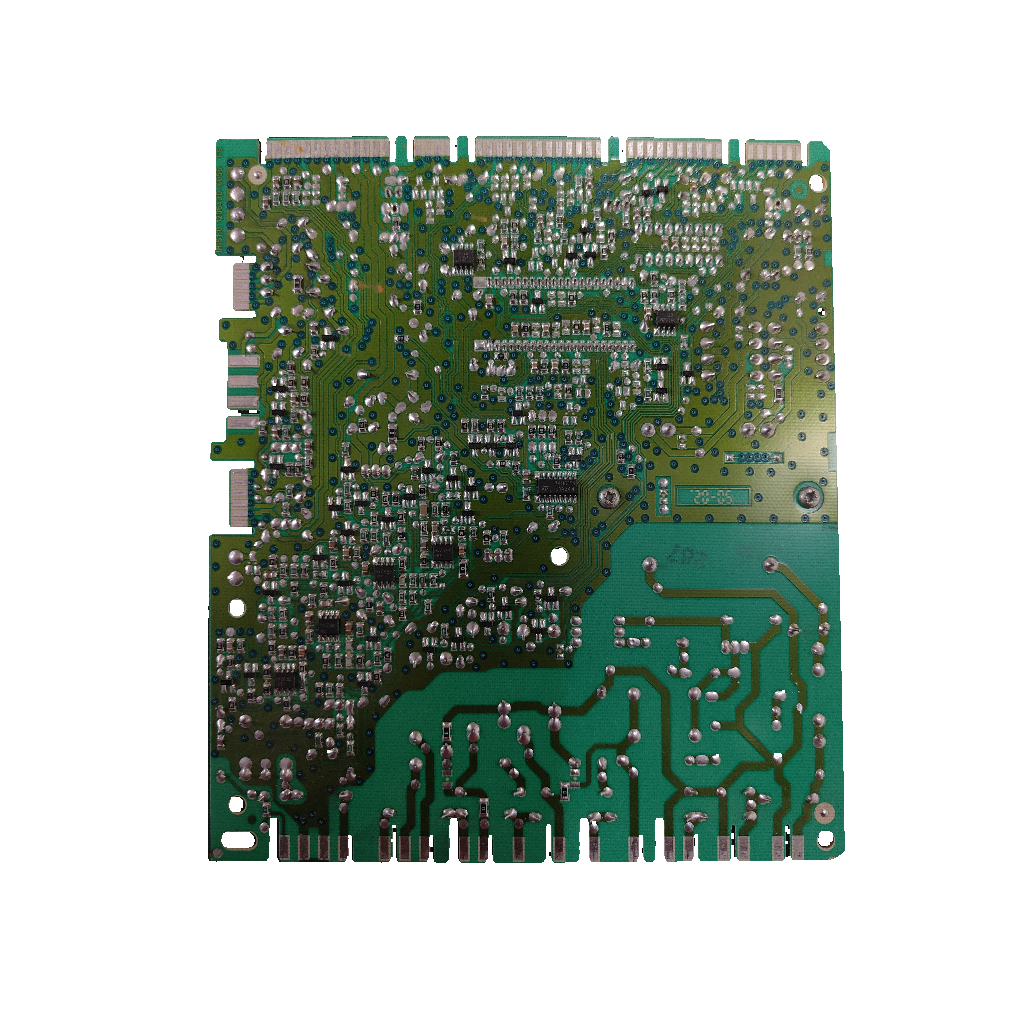

Placa electrónica Saunier Duval IRIS1.0 · PCB 0310129400F6 para Themaclassic F 24 E: vista 3

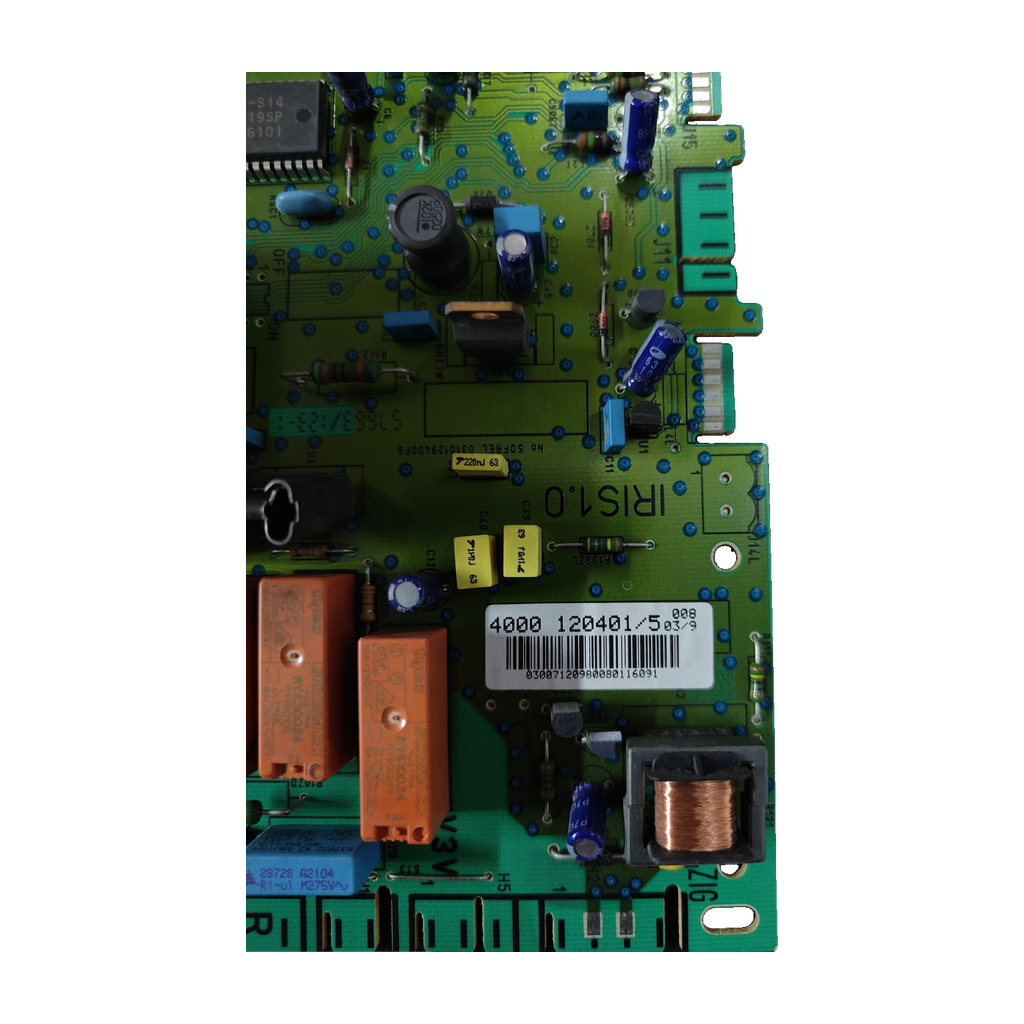

Placa electrónica Saunier Duval IRIS1.0 · PCB 0310129400F6 para Themaclassic F 24 E: vista 4
Saunier DuvalFotos de esta unidad
1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval IRIS1.0 · PCB 0310129400F6 para Themaclassic F 24 E

Referencia Saunier DuvalS1047000

La IRIS1.0 (PCB 0310129400F6, ref. Saunier Duval S1047000) es una placa electrónica de control que nuestro taller ha confirmado para Themaclassic F 24 E, F 30 E, F 35 E, F 8 E y C 24 E, Thematek F 24 E, Themafast, Isotwin F24E e Isofast F30E. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Serigrafía IRIS1.0
  • Circuito 0310129400F6
  • Ref. Saunier Duval S1047000
  • Alimentación marcada: 230 V
Todos los códigos de esta unidad4
Referencia Saunier Duval
S1047000
Código del circuito
0310129400F6
Modelo
IRIS1.0
SKU Ecoklima
PLC006

S1047000 la da nuestro taller (figura «España · Sustituida»); las listas escriben S10470.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa principal de la caldera: en la lista de recambios de la Themaclassic F 24 E, la S10470 figura como «Carte principale». Se sospecha de ella si la caldera no enciende ni responde al termostato, da errores erráticos o se reinicia sola.

Compruébalo en tu placa
  1. Busca la serigrafía «IRIS1.0» y el código 0310129400F6 en tu placa: va detrás del frontal, en la caja de control.
  2. Mira también la etiqueta: nuestras unidades llevan 4000 120401/5, 4000 120401/6, 120404/7 o 4000 122340/5.
  3. Compara el número y la posición de los relés y de los conectores (EXT, FAN, TA): una tienda avisa de versiones distintas bajo una misma referencia.
  4. No te fíes solo de S10470 / S1047000: dos tiendas la describen con circuito SYMSI7.0, no IRIS1.0.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
0310129400F6Código del circuito (serigrafía); a veces «No SOFREL 0310129400F6»
IRIS1.0Nombre de la placa (serigrafía); también «IRIS 1.0»
S1047000Referencia Saunier Duval del taller; S10470 en las listas
4000 120401/5Etiqueta; otras unidades: 4000 120401/6, 120404/7 y 4000 122340/5
120401Referencia que una tienda da a la IRIS1.0; centro de 4000 120401/x
No la confundas con
  • SYMSI7.0Circuito que dos tiendas dan a la placa S10470 / S1047000 · Esta pieza es IRIS1.0 (0310129400F6). Compara la serigrafía antes de pedir por S10470.
  • 735004 V087_CAparece en el título de una IRIS1.0 de otra tienda (ref. 120401). No se sabe qué es. · Compara con la serigrafía de tu placa: el código de circuito de esta pieza es 0310129400F6.

Calderas en las que va

17 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Saunier Duval Themaclassic F 24 E (F24 E, F24E) MOD.1Confirmada por nuestro taller · también en la lista de recambios, 2 tiendas (S1047000/S10470) y 1 (IRIS1.0)
  • Saunier Duval Themaclassic F 30 E Plus (F30E Plus)Confirmada por nuestro taller · también en 2 tiendas
  • THEMACLASSIC F 24 E (13)Confirmada por nuestro taller
  • THEMACLASSIC F 30 E (6)Confirmada por nuestro taller
  • THEMATEK F 24 EBT (5)Confirmada por nuestro taller
  • THEMACLASSIC F 35 E (2)Confirmada por nuestro taller
  • THEMACLASSIC F 8 E (2)Confirmada por nuestro taller
  • Saunier Duval Themaclassic F 30 E (F30E)Confirmada por nuestro taller · también en 2 tiendas
  • Saunier Duval Themaclassic F 35 EConfirmada por nuestro taller · también en 2 tiendas
  • Saunier Duval Themaclassic F 8 EConfirmada por nuestro taller · también en 1 tienda (F8E SB)
  • Saunier Duval Themaclassic C 24 E (C24E)Confirmada por nuestro taller · también en 3 tiendas
  • Saunier Duval Thematek F 24 E / F 24 E BT (F24E BT, F 24 EBT)Confirmada por nuestro taller · también en 2 tiendas
  • Saunier Duval Themafast C 24 E (C24 E)Confirmada por nuestro taller · también en 2 tiendas
  • Saunier Duval Themafast F 24 E MOD. 2 (F24E)Confirmada por nuestro taller · también en 2 tiendas
  • Saunier Duval Themafast F 30 E (F30E)Confirmada por nuestro taller · también en 3 tiendas
  • Saunier Duval Isotwin F24EConfirmada por nuestro taller · una tienda cita la familia Isotwin
  • Saunier Duval Isofast F30EConfirmada por nuestro taller · una tienda cita Isofast F 30
Por confirmarPor confirmar
  • Saunier Duval Themaclassic F 25 E, C 25 E, C AS 24 E, C AS 25 E, F AS 24 E y F AS 30 E2 orígenes: La Factoría, Venta Recambios; ambas describen la S10470 con circuito SYMSI7.0
  • Saunier Duval Themafast C 25 E, C 28 E, C 30 E, F 25 E, F 25 E H-MOD y F 30 E H-MOD2 orígenes: La Factoría, Venta Recambios; ambas describen la S10470 con circuito SYMSI7.0
  • Saunier Duval Thematek C 24 E2 orígenes: Climatización Ibérica por IRIS1.0 / 120401; Venta Recambios por S10470, que describe con circuito SYMSI7.0
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Identificación y códigos del repuesto

Código marcado
120643D
Código marcado
6056 F5
Código marcado
008
Código marcado
03/9

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Transformador visible
Marca myrra, componente no identidad de placa
Circuito integrado de anverso
IRIS-S14 / M37481M8-319SP

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Aplicación indicada en inventario
SAUNIER DUVAL THEMACLASSIC F24 E; MOD.1
Marcaje SOFREL alternativo leído
0310129400P6
Serigrafía de red en placa
230 V~
Serigrafía EXT
220 V · 230 V
Serigrafía H5
3 V
Posiciones serigrafiadas
OFF/ON
Subcomponente CI
IRIS-1A
Subcomponente CI Toshiba
ULN2803A
Subcomponente CI ST
74HC157
Código marcado
6056 F5; 4000 120401/5; 008; 03/9

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o no responde al termostato de ambiente

Una tienda lo relaciona con la IRIS1.0.

Códigos de error erráticos en la pantalla

La misma tienda lo atribuye a la placa. Mira si hay relés pegados, pistas quemadas u óxido.

Reinicios inesperados con la caldera en marcha

Otro síntoma que asocia esa tienda.

Preguntas frecuentes

8 preguntas

¿Cómo identifico la placa IRIS1.0 y qué códigos comparar?

Va serigrafiado IRIS1.0 y el código de circuito 0310129400F6, a veces como «No SOFREL 0310129400F6». La etiqueta de nuestras unidades dice 4000 120401/5, 4000 120401/6, 120404/7 o 4000 122340/5. Una tienda la sitúa detrás del frontal, en la caja de control.

¿Sirve para mi Themaclassic F 24 E?

Sí. Nuestro taller ha confirmado esta placa para la Themaclassic F 24 E (MOD. 1). La lista de recambios da la S10470 como placa principal de esa caldera. Heating and Catering Parts y La Factoría dan la F 24 E para la S1047000/S10470; Climatización Ibérica, para la IRIS1.0 (ref. 120401). La Factoría la describe con circuito SYMSI7.0: compara la serigrafía.

¿Qué otras calderas llevan esta placa?

Nuestro taller la ha confirmado para Themaclassic F 24 E, F 30 E, F 35 E, F 8 E y C 24 E, Thematek F 24 E y F 24 E BT, Themafast C 24 E, F 24 E y F 30 E, Isotwin F24E e Isofast F30E. Dos tiendas británicas dan la S1047000 para F 30 E y F 35 E.

¿Qué diferencia hay entre las etiquetas 4000 120401 y 4000 122340?

Son etiquetas de nuestras unidades con el mismo circuito 0310129400F6. Ninguna fuente explica la diferencia. Una tienda da la referencia 120401 a la IRIS1.0 y recomienda comparar el número y la posición de los relés y de los conectores.

¿Qué significan 0310129400F6, IRIS1.0, S1047000 y SYMSI7.0?

0310129400F6 es el código del circuito impreso e IRIS1.0 el nombre de la placa. S1047000 es la referencia Saunier Duval del taller; las listas escriben S10470 y La Factoría las da como iguales. SYMSI7.0 es el circuito que dos tiendas dan a esa referencia, no el de esta unidad.

¿Qué síntomas apuntan a esta placa?

Una tienda de recambios los asocia a la IRIS1.0: la caldera no enciende ni responde al termostato, errores erráticos, relés pegados o pistas quemadas, y reinicios. Es un texto de venta, no del fabricante: que un técnico lo confirme antes de cambiarla.

¿Quién debe montarla y qué hay que revisar?

Lo debe montar un técnico especializado, como recomienda La Factoría del Recambio. La placa lleva marcado 230 V. Una tienda recomienda comparar el número y la posición de los relés y de los conectores, porque bajo una misma referencia se han fabricado versiones distintas.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval IRIS1.0

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

IRIS 1.0 solo lo cita Climatización Ibérica (1 origen). La lista de recambios y 4 tiendas dan S10470/S1047000 para la Themaclassic; dos describen ese circuito como SYMSI7.0. El vínculo de IRIS 1.0 con S1047000 es del taller.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval ni de SOFREL; las marcas se citan para indicar compatibilidad.
