Placa electrónica Saunier Duval IRIS1.0 · PCB 735004 V087_C: Placa completa e identificador ampliado

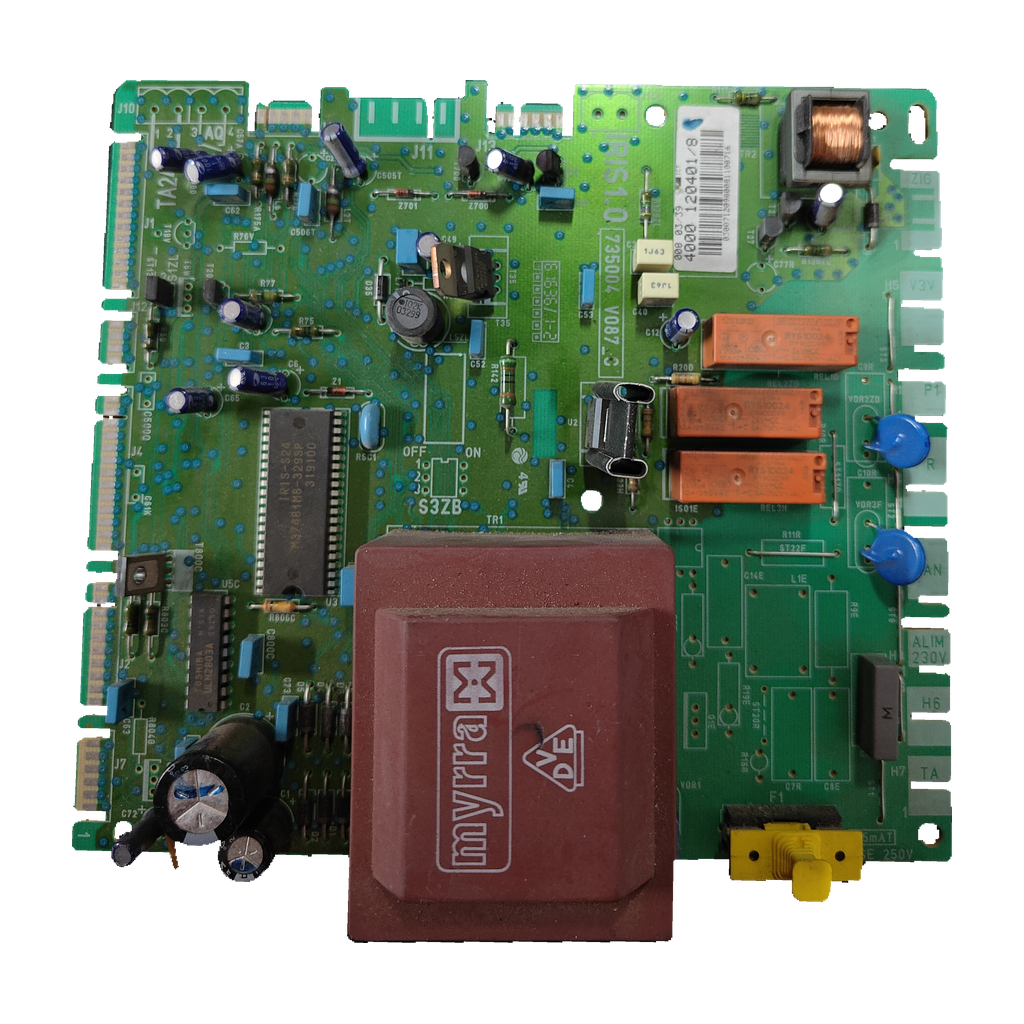

Placa electrónica Saunier Duval IRIS1.0 · PCB 735004 V087_C: vista 2

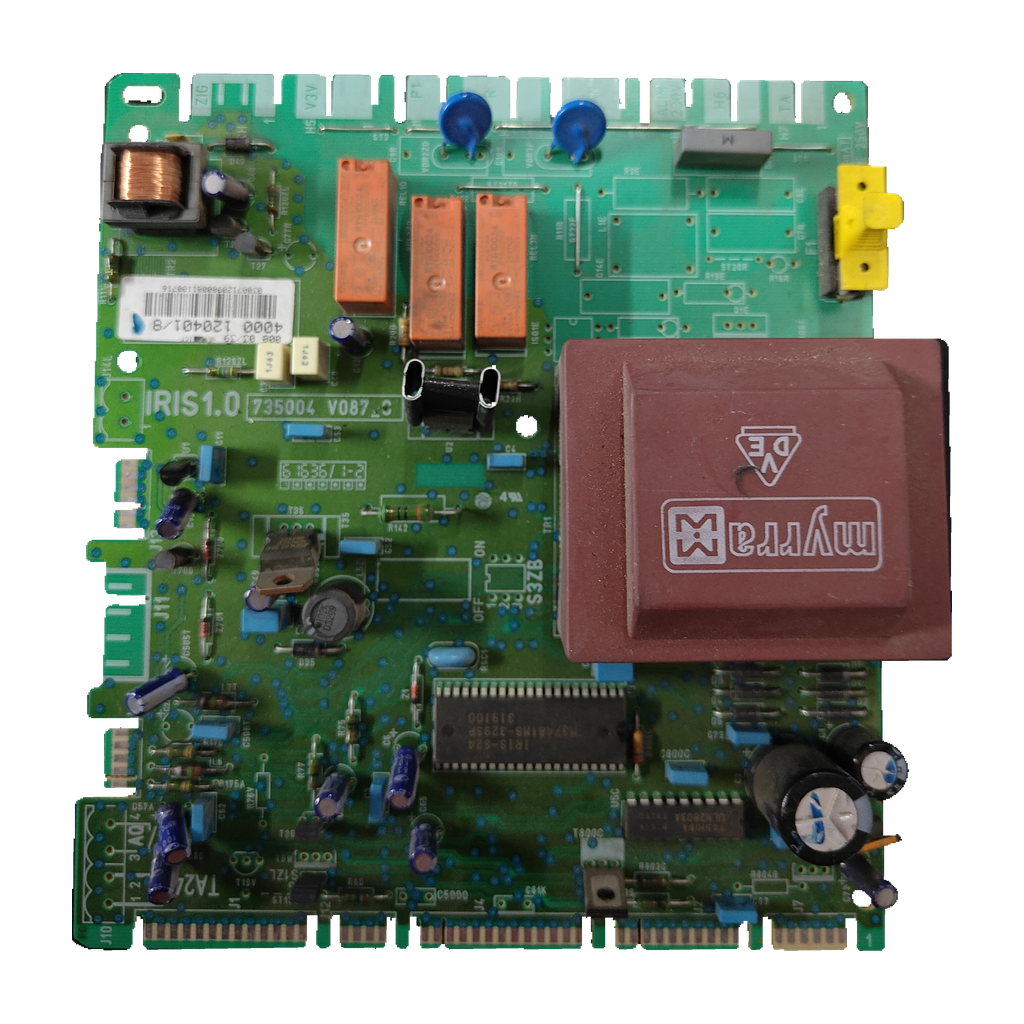

Placa electrónica Saunier Duval IRIS1.0 · PCB 735004 V087_C: vista 3

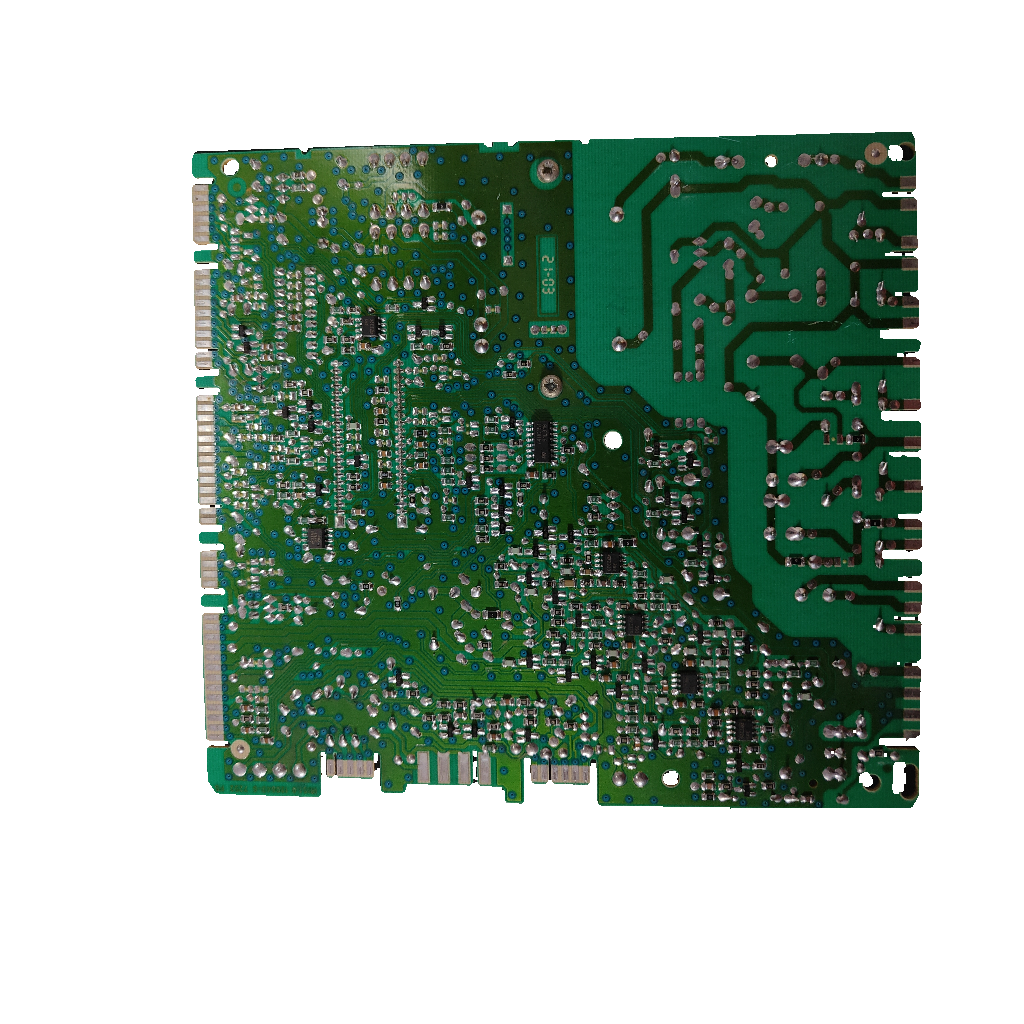

Placa electrónica Saunier Duval IRIS1.0 · PCB 735004 V087_C: vista 4
Saunier DuvalFotos de esta unidad
1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalReferencia verificada

Placa electrónica Saunier Duval IRIS1.0 · PCB 735004 V087_C

Código del circuito735004 V087_C

La IRIS1.0 (PCB 735004 V087_C) es la placa de control de ciertas calderas Saunier Duval: gestiona encendido, modulación y seguridades. Confirmada por nuestro taller para Themaclassic F24 E (también MOD.2) y C24 E, Thematek F24 EBT, Isotwin F24E y el calentador Opaliafast F17 E1. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Serigrafía 735004 V087_C
  • Nombre IRIS1.0
  • Alimentación 230 V
Todos los códigos de esta unidad3
Código del circuito
735004 V087_C
Modelo
IRIS1.0
SKU Ecoklima
PLC004

S1047000 y S10470 no están confirmadas para esta placa.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Placa principal de la caldera: según una tienda gestiona encendido, modulación, seguridades y comunicación, y va tras el frontal. Se sospecha de ella si no enciende, no responde al termostato, se reinicia o da errores.

Compruébalo en tu placa
  1. Mira la serigrafía: IRIS1.0 y 735004 V087_C. Compara la etiqueta adherida: 4000 120401/9, 4000 120401/8, 4000 120400/8 o 4000 120404/9.
  2. Para la Themaclassic F 24 E, un anuncio da la SYMSI7.0 (S1047000): compara la serigrafía.
  3. No pidas solo por 735004: una tienda lo anota junto a la PCB 0020017592 (Enviroplus), sin aclarar si es esta placa. Compara conectores (ALIM230V, TA24V, V3V, P1, R, FAN, H6, TA, ZIG).
  4. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la placa.
Códigos de esta pieza
735004 V087_CCódigo del circuito impreso (serigrafía); otras lecturas: V087.C o V087.0
IRIS1.0Nombre de la placa (serigrafía); también «IRIS 1.0». En el integrado: IRIS-S24, IRIS_S20, IRIS_W32
4000 120401/9Etiqueta adherida; otras unidades: 4000 120401/8 o 4000 120400/8
120404/9Etiqueta 4000 120404/9 (unidades Thematek F24 EBT e Isotwin F 24 E)
120401Referencia que una tienda da a la IRIS1.0 735004 V087_C
S1008200Referencia de nuestro taller en una unidad (modelo TA24L); eBay la lista entre los códigos que sustituye la S1047000
No la confundas con
  • S1047000 · SYMSI7.0«Carte principale» de Themaclassic, Thematek e Isotwin en tiendas; eBay la llama SYMSI7.0 y la da para la Themaclassic F 24 E. · No se sabe si es esta placa: solo langor.hu la une a la IRIS1.0 y un foro sugiere que SYMSI7 e IRIS1.0 podrían ser idénticas, sin respuesta en el hilo. En una unidad nuestro taller la marcó como referencia auxiliar «Sustituida», sin equivalencia del fabricante acreditada; eBay y uk-plumbing.com listan S1008200 entre los códigos que ella sustituye.
  • S10470«Carte principale» en el despiece de la Isotwin F 24 E (un solo documento de terceros). · No se sabe si es esta placa ni si equivale a S1047000: el documento no lo dice.
  • 0020017592PCB de las Enviroplus F24E, F28E y FSB28E; una tienda británica la anota con «735004 Old Type». · No aclara si ese tipo antiguo es esta IRIS1.0. Compara la serigrafía completa 735004 V087_C.

Calderas en las que va

11 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Saunier Duval Themaclassic F24 EConfirmada por nuestro taller · también en climatizacioniberica.es
  • Saunier Duval Themaclassic F24E MOD.2Confirmada por nuestro taller
  • Saunier Duval Thematek F24 EBTConfirmada por nuestro taller · también en climatizacioniberica.es
  • Saunier Duval Isotwin F 24 EConfirmada por nuestro taller · langor.hu cita Isotwin (sin modelo)
  • Themafast F‑MOD (F24E/F30E)Confirmada por nuestro taller
  • (otros modelos ThemaClassic/fast según compatibilidad IRIS 1.0 enumerada)Confirmada por nuestro taller
  • THEMACLASSIC F 30 EConfirmada por nuestro taller
  • THEMACLASSIC F 35 EConfirmada por nuestro taller
  • THEMACLASSIC F 8 EConfirmada por nuestro taller
  • Saunier Duval Themaclassic C24 EConfirmada por nuestro taller · también en climatizacioniberica.es y city-electronique.fr
  • Saunier Duval Opaliafast F17 E1Confirmada por nuestro taller · un anuncio de eBay la muestra en un calentador OpaliaFast F17E
Por confirmarPor confirmar
  • Saunier Duval Thematek C 24 E1 tienda con la IRIS1.0 (climatizacioniberica.es); 2 con S1047000 (satcrm.es, easysav.com)
  • Saunier Duval Themafast F 30 E1 tienda (climatizacioniberica.es) la une a la IRIS1.0; langor.hu cita Themafast sin modelo
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Identificación y códigos del repuesto

Código marcado
4000 120401/8
Código marcado
IRIS-S24

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Alimentacion marcada en PCB
230V

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Aplicación indicada en inventario
Saunier Duval Themaclassic F24E MOD.2
Subcomponente F1 fusible
250 V
Subcomponente CI
IRIS-S24; M37481M8-329SP; 319100
Subcomponente CI/driver
TOSHIBA ULN2803A
Subcomponente transformador
myrra; marcado VDE
Serigrafía PCB
IRIS1.0; 735004 V087.C
Serigrafía PCB alternativa leída
IRIS1.0; 735004 V087.0

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico
No enciende, no responde al termostato o el display no muestra nada

Lo describen una tienda y un taller de reparación.

Errores erráticos continuos o reinicios inesperados

La tienda cita «códigos de error erráticos de forma continuada» y reinicios; el taller, errores varios. Mira relés pegados, pistas quemadas u óxido.

Preguntas frecuentes

8 preguntas

¿Dónde está el código de la placa IRIS1.0 y qué debo comparar?

El 735004 V087_C va serigrafiado en el circuito impreso, junto al nombre IRIS1.0. Compara también las etiquetas adheridas de nuestras unidades, los relés y los conectores: una tienda avisa de versiones distintas bajo una misma referencia.

¿Sirve para mi Themaclassic F 24 E?

Sí. Nuestro taller ha confirmado esta IRIS1.0 para la Themaclassic F 24 E y la F 24 E MOD.2; también una tienda. Un anuncio de eBay da para ella la SYMSI7.0 (S1047000): compara la serigrafía o envíanos una foto desde Contacto (919 931 595).

¿Qué diferencia hay entre las marcas 4000 120401 y 4000 120404?

En nuestras unidades 120401 va en las Themaclassic F24 E MOD.2 y 120404/9 en la Thematek F24 EBT y la Isotwin F 24 E, con serigrafía 735004 V087_C; la Isotwin F 24 E registra además 73500L V007 C. Ninguna fuente explica la diferencia.

¿Qué significan 735004 V087_C, IRIS1.0, S1047000, S10470 y SYMSI7.0?

735004 V087_C es el código del circuito impreso e IRIS1.0 el nombre de la placa: cinco orígenes los unen (tiendas, eBay y un servicio de reparación). S1047000 es la referencia de la «carte principale» en tiendas (S10470 en el despiece de la Isotwin F 24 E) y eBay la llama SYMSI7.0, pero solo una tienda húngara la une a la IRIS1.0 y nuestro taller la marcó en una unidad como referencia auxiliar «Sustituida». No se ha aclarado si es la misma placa.

¿Sirve para otras calderas o para un calentador?

Sí. Nuestro taller la ha confirmado para Themaclassic F24 E, F24 E MOD.2 y C24 E, Thematek F24 EBT, Isotwin F24E y el calentador Opaliafast F17 E1. Por confirmar: Themaclassic F 30 E y F 35 E, Thematek F24 E y Themafast F 30 E. Thematek C 24 E: una tienda cita la IRIS1.0 y dos la S1047000; compara la serigrafía.

¿Vale cualquier placa que ponga 735004?

No. Una tienda británica anota «735004 Old Type» en la PCB 0020017592 de las Enviroplus F24E, F28E y FSB28E, sin aclarar si es esta IRIS1.0. Una unidad de nuestro taller anota también BIS1.0 con código 735004 (revisión V087.0) e IRIS1.0 con códigos 95300 y 735007. Compara la serigrafía completa 735004 V087_C y el nombre impreso.

¿Qué síntomas apuntan a esta placa y quién debe montarla?

Una tienda y un taller de reparación citan falta de encendido, display sin información, errores o reinicios. Trabaja a 230 V y climatizacioniberica.es recomienda que la monte un técnico cualificado.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval IRIS1.0

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

5 orígenes unen IRIS1.0 y 735004 V087_C. Por confirmar: las demás calderas y S1047000. Una unidad lee 73500L V007 C y otra anota BIS1.0 con 735004 (V087.0) e IRIS1.0 con 95300 y 735007: compara el nombre impreso.
