Placa electrónica Saunier Duval IRIS1.0735004 V087_CPrecio a consultar
Saunier DuvalFotos de esta unidad
1 / 4

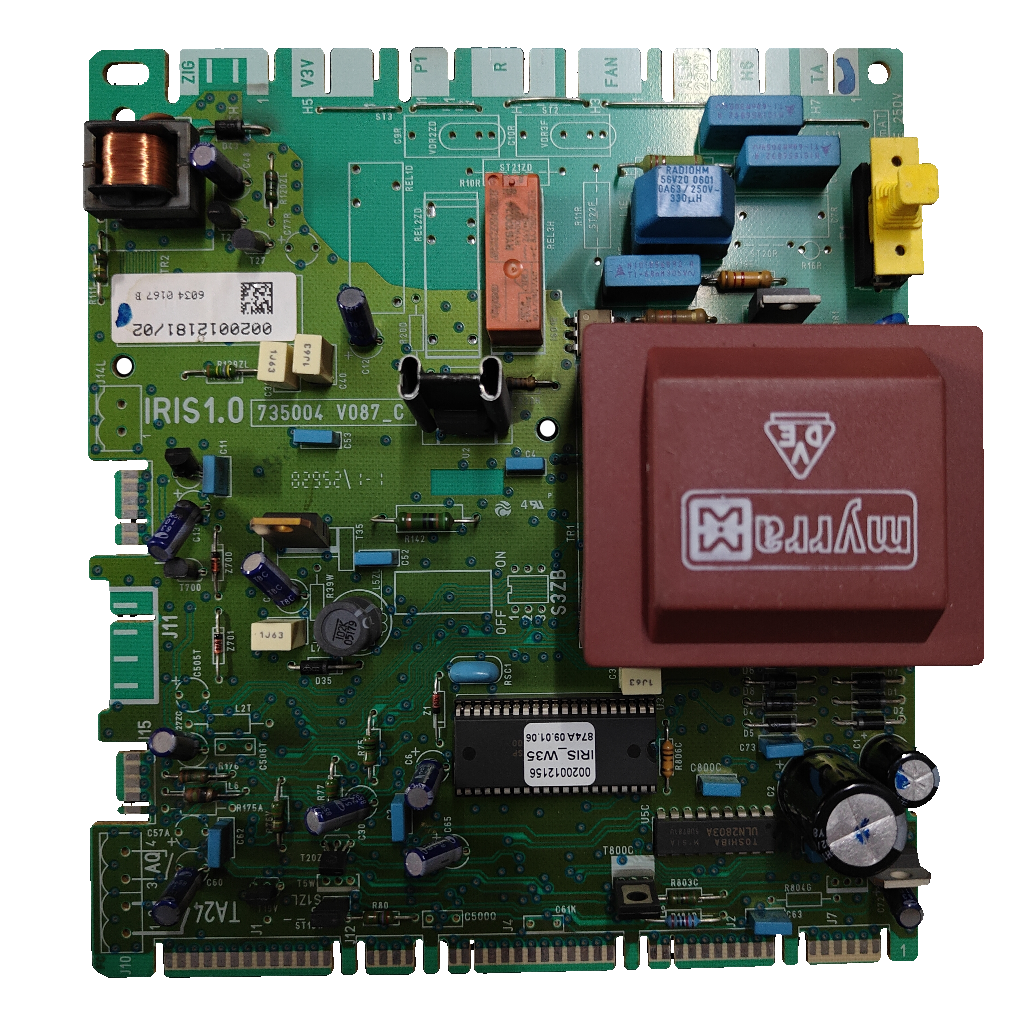

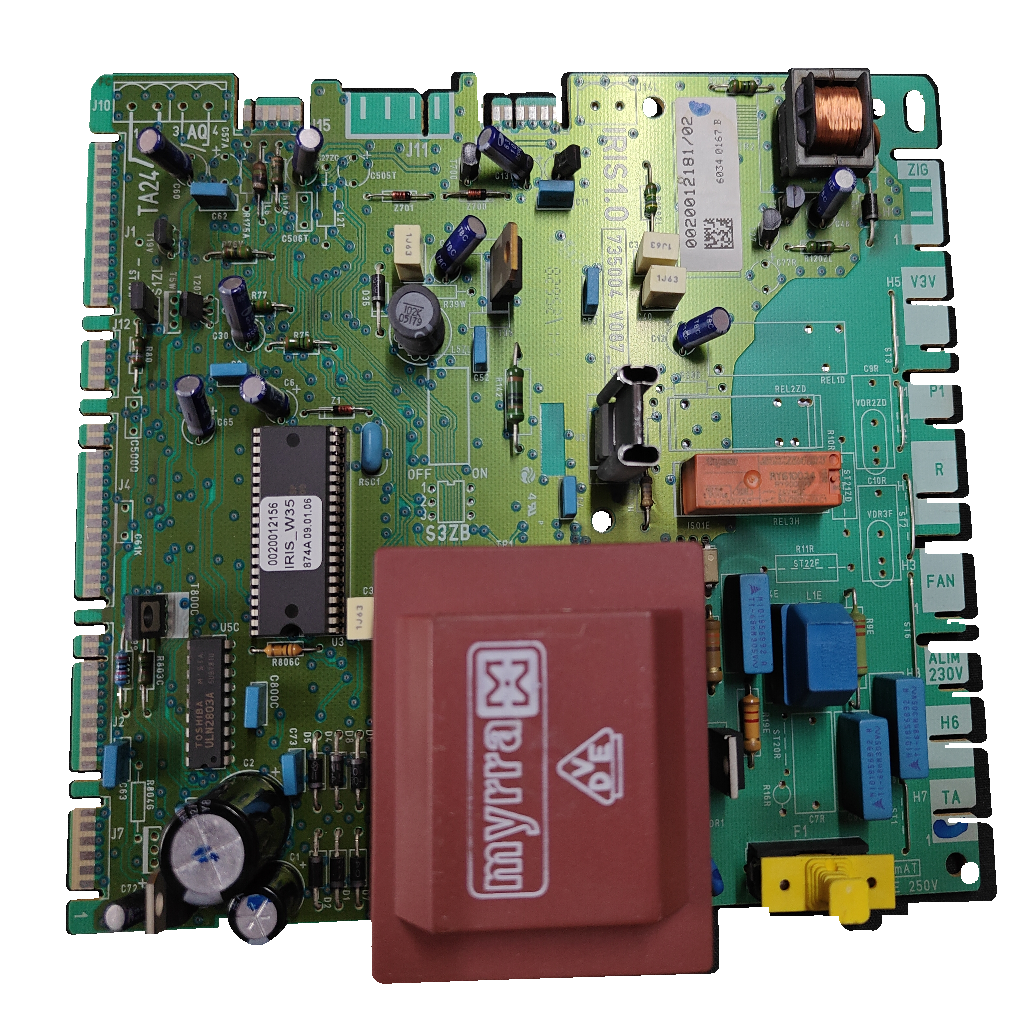

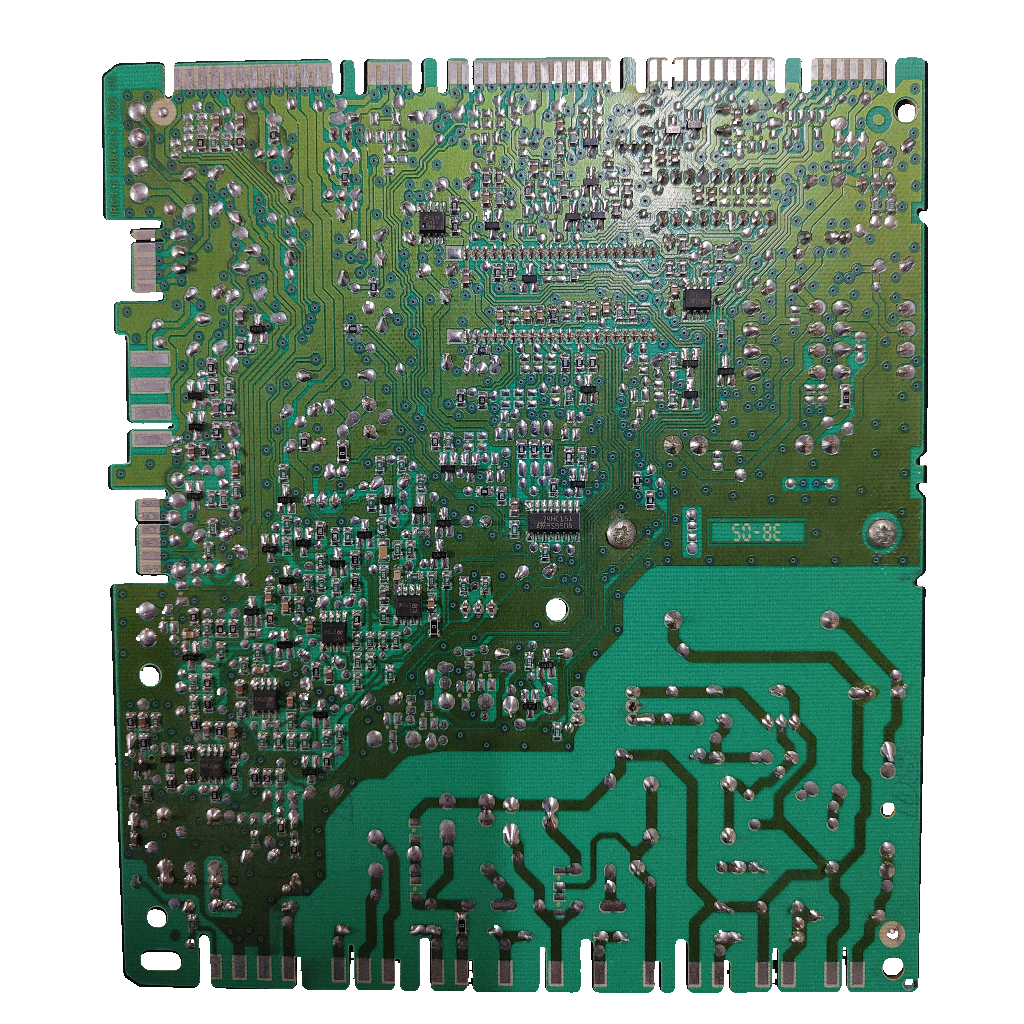

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
Saunier DuvalCompatibilidad confirmada
Placa electrónica Saunier Duval IRIS1.0 · 0020012181/02 · 735004 V087_C para Opaliafast F 17 E
Referencia Saunier Duval0020012181/02
La 0020012181/02 (placa IRIS1.0, circuito 735004 V087_C) es la placa electrónica de control Saunier Duval del Opaliafast F 17 E, confirmada por nuestro taller. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- IRIS1.0 · 735004 V087_C
- Ref. 0020012181/02
- 230 V · 4 A (marcados)
- Driver Toshiba ULN2803A
Todos los códigos de esta unidad4
- Referencia Saunier Duval
- 0020012181/02
- Código del circuito
- IRIS1.0 735004 V087_C
- Modelo
- IRIS1.0
- SKU Ecoklima
- PLC078
La etiqueta lleva 0020012181/02 y la tienda que la lista cita solo 0020012181, sin sufijo. Compara los dos con la placa de tu equipo.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosEs la placa de control del equipo: según una tienda, va detrás del frontal, en la caja de control. Se sospecha de ella cuando el aparato deja de responder, no enciende o da errores erráticos y ya se han descartado alimentación y conexiones.
Compruébalo en tu placa
- Abre el frontal: la placa va detrás, en la caja de control. Busca el marcado IRIS1.0 y el código del circuito 735004 V087_C.
- Busca el identificador 0020012181/02 y compara también 6034 0167 B y, en el circuito integrado, 0020012156 junto a IRIS_W35.
- Compara con las fotos la distribución de los conectores y la variante del circuito.
- No la confundas con la S1208500, que una tienda da para el F 17 E: no está confirmado que sea la misma placa. Compara la serigrafía.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
| 0020012181/02 | Identificador principal marcado en la placa |
|---|---|
| 0020012181 | Referencia de Climatización Ibérica para la IRIS1.0 del Opalia Fast F 17 E, sin el /02 |
| IRIS1.0 | Designación de la placa (también IRIS 1.0) |
| 735004 V087_C | Código del circuito impreso; también 735004 V087-C o 735004V087C |
| 6034 0167 B | Código marcado en la placa; también 60340167B |
| 0020012156 | Marcado en el circuito integrado con IRIS_W35, 874A y 09.01.06; ninguna fuente leída lo explica |
| IRIS_W35 | Marcado en el circuito integrado, junto a 0020012156 |
No la confundas con
- S1208500Otra placa Saunier Duval · Sercatec la da para el Opaliafast F 17 E. No confirmada como equivalente de la IRIS1.0: compara la serigrafía
- 120401Placa Thematek F 24 E BT de Climatización Ibérica, con foto de nombre de archivo IRIS1.0-735004-V087_C · Ese código está en el nombre de su foto y su referencia es otra: no es la 0020012181 de esta pieza
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Saunier Duval Opaliafast F 17 EConfirmada por nuestro taller · también en Climatización Ibérica (0020012181)
Por confirmarPor confirmar
- Saunier Duval Themaclassic C 24 E2 fuentes: City Électronique (IRIS1.0 / 735004 V087_C) y Total Calderas (IRIS 1.0)
- Saunier Duval Opalia Fast F 14 E1 fuente: Climatización Ibérica (0020012181), con aviso de verificar la versión; otra tienda le lista la placa S12085
- Saunier Duval Opalia Fast F 11 E1 fuente: Climatización Ibérica (0020012181), con aviso de verificar la versión
- Saunier Duval Combitec F241 fuente: foro monitor.espec.ws (placa iris1.0 735004 v087_C)
- Saunier Duval Théma 241 fuente: foro Futura-Sciences (placa IRIS 1.0, sin más códigos)
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónForo: placa con el mismo marcado (Combitec F24)
- Microprocesador
- M37481MB-329SPForo monitor.espec.ws
- Transformador
- 24224 735000 · 24 V 0,8 A y 9 V 0,22 AForo monitor.espec.ws
Identificación y códigos del repuesto
- Código marcado
- 0020012156;IRIS_W35;874A;09.01.06
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Características y marcados técnicos
- Alimentacion marcada
- ALIM230V
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Marcados de esta unidad
- Subcomponente driver
- Toshiba ULN2803A
- Subcomponente transformador
- Myrra; VDE
- Aplicación indicada en inventario
- Saunier Duval Opaliafast F 17 E
Síntomas de que puede fallar
Lo que revisa el técnicoEl equipo deja de responder, no enciende o presenta componentes quemados.
Según la ficha de una tienda, es el caso en que se sustituye esta placa. Antes, comprueba la alimentación y las conexiones.
No hay tabla oficial leída de códigos de error para esta placa: no la cambies solo por un código sin descartar alimentación, sondas y conexiones.
Antes de cambiar la placa
Lo que revisa el técnicoMonta con un técnico
Trabaja a 230 V: debe instalarla un técnico cualificado.
Preguntas frecuentes
8 preguntas¿Cómo identifico la placa Saunier Duval IRIS1.0 0020012181/02?
Va detrás del frontal, en la caja de control. Nuestra unidad lleva marcado IRIS1.0, el circuito 735004 V087_C y el identificador 0020012181/02, además de 6034 0167 B y, en el circuito integrado, 0020012156 con IRIS_W35. El marcado 735004 V087_C aparece también en otras calderas: compara la referencia y la serigrafía.
¿Sirve para mi Saunier Duval Opaliafast F 17 E?
Sí. Nuestro taller la ha confirmado para el Opaliafast F 17 E y Climatización Ibérica lista la placa IRIS1.0 con la referencia 0020012181 (sin el /02) para ese modelo. Otra tienda da para el F 17 E la tarjeta S1208500: compara la serigrafía con las fotos.
¿Sirve para la Themaclassic C 24 E, la Opalia F 14 E u otras calderas?
Por confirmar: ninguna llega a 3 fuentes. Themaclassic C 24 E: 2 tiendas (City Électronique y Total Calderas). Opalia Fast F 14 E y F 11 E: solo Climatización Ibérica, con aviso de verificar la versión. Un foro da la IRIS1.0 con 735004 v087_C en una Combitec F24; otro, una IRIS 1.0 en una Théma 24 sin ese marcado. Envíanos una foto desde Contacto o llama al 919 931 595.
¿Qué significan IRIS1.0, 735004 V087_C y 0020012181?
IRIS1.0 es la designación de la placa y 735004 V087_C el código del circuito impreso (otra fuente: 735004 V087-C). 0020012181 es la referencia que Climatización Ibérica da a esta placa; nuestra etiqueta lleva 0020012181/02. Esa tienda ofrece otra placa, la Thematek F 24 E BT, con referencia 120401 y foto de nombre de archivo IRIS1.0-735004-V087_C.
¿Es lo mismo la IRIS1.0 que la SYMSI7?
No está confirmado. Un usuario de un foro francés (Théma 24, con IRIS 1.0) pregunta si son distintas y dice haber leído que ambas son placas «oficiales» de esa caldera. Otro hilo, sobre una F24E, dice que puede llevar la IRIS10.0 o la SYMSI 7.0. Para el F 17 E, Sercatec da la tarjeta S1208500. Compara la serigrafía.
¿Qué síntomas apuntan a esta placa?
La ficha de una tienda lista como averías códigos de error erráticos, reinicios continuos, relés pegados, pistas quemadas u oxidación. Dice que la placa se sustituye cuando el equipo deja de responder, no enciende o presenta componentes quemados. No hay tabla oficial leída de códigos de error para esta placa.
¿Quién debe montarla?
Un técnico cualificado. La placa se alimenta a 230 V (ALIM230V marcado): corta la corriente antes de soltar los conectores y anota dónde va cada uno.
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
Cómo hemos verificado esta ficha
Saunier Duval IRIS1.0Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia
Código 0020012181 (sin /02, según Climatización Ibérica): 1 origen; el /02 solo está en la etiqueta. Circuito IRIS1.0 / 735004 V087_C: 3 orígenes (Michl's, City Électronique, foro). Para el F 17 E una tienda da 0020012181 y otra la S1208500. Sin despiece oficial que nombre la placa.
Fuentes consultadas
- Climatización Ibérica: placa IRIS1.0 0020012181 (Opalia Fast F 17 E)Une 0020012181 con IRIS1.0; lista Opalia Fast F 17 E, F 14 E y F 11 E
- City Électronique: carte Saunier Duval IRIS1.0 / 735004 V087_C (ocasión)Une IRIS1.0 con 735004 V087_C y la Themaclassic C 24 E
- Michl's Onlineshop: Platine Saunier Duval Iris1.0 735004 V087-CUne IRIS1.0 con 735004 V087-C (placa usada)
- Foro monitor.espec.ws: placa iris1.0 735004 v087_C en una Saunier Duval Combitec F24Mismo marcado en una Combitec F24
- Total Calderas: placa Themaclassic C 24 E IRIS 1.0 (usada)Une IRIS 1.0 con la Themaclassic C 24 E
- Foro Futura-Sciences: Théma 24 con placa IRIS 1.0 y duda con la SYMSI7IRIS 1.0 en una Théma 24; pregunta por la SYMSI7
- Wallapop: anuncio de placa Saunier Duval IRIS 1.0Anuncio con modelo IRIS 1.0
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
