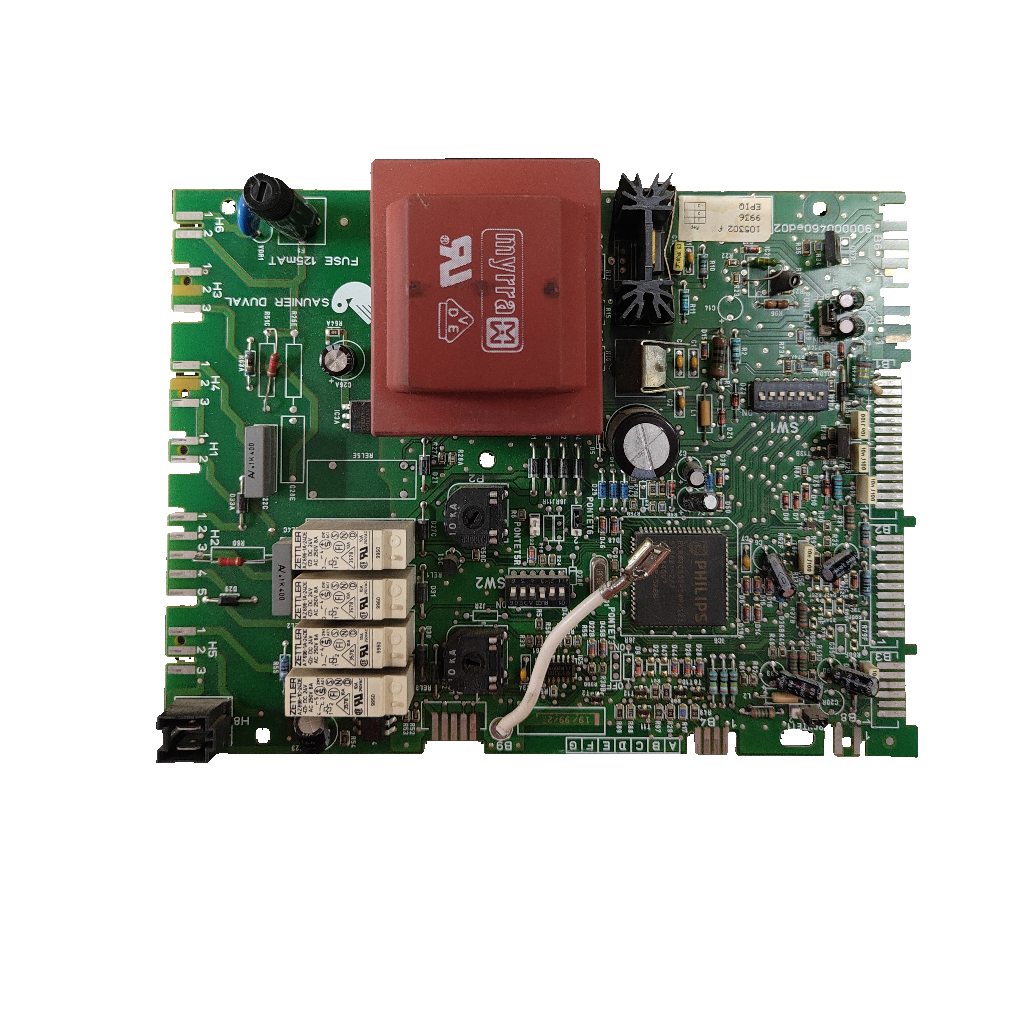

Placa electrónica EPIQ para Saunier Duval Isofast C 28 E · PCB 900000460ed02 · Ref. aux. 05724800: Placa completa e identificador ampliado

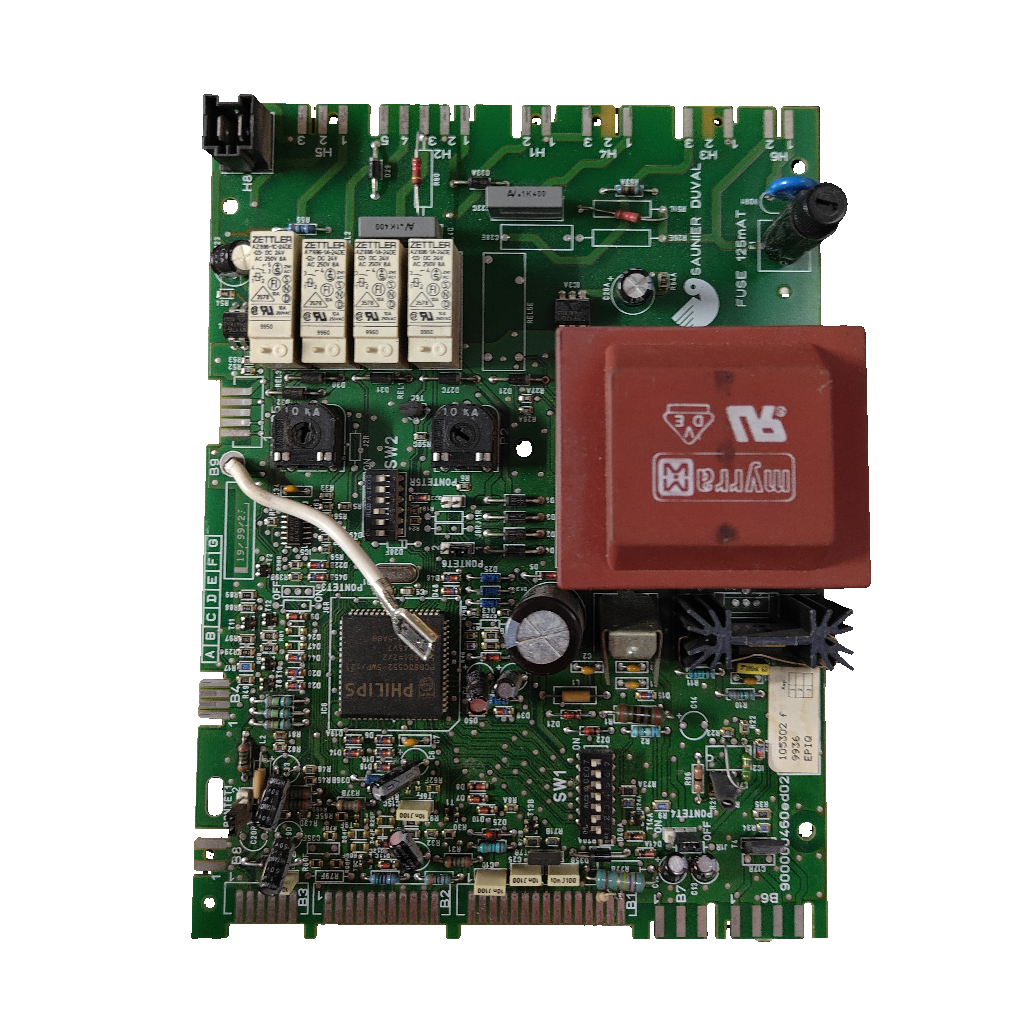

Placa electrónica EPIQ para Saunier Duval Isofast C 28 E · PCB 900000460ed02 · Ref. aux. 05724800: vista 2

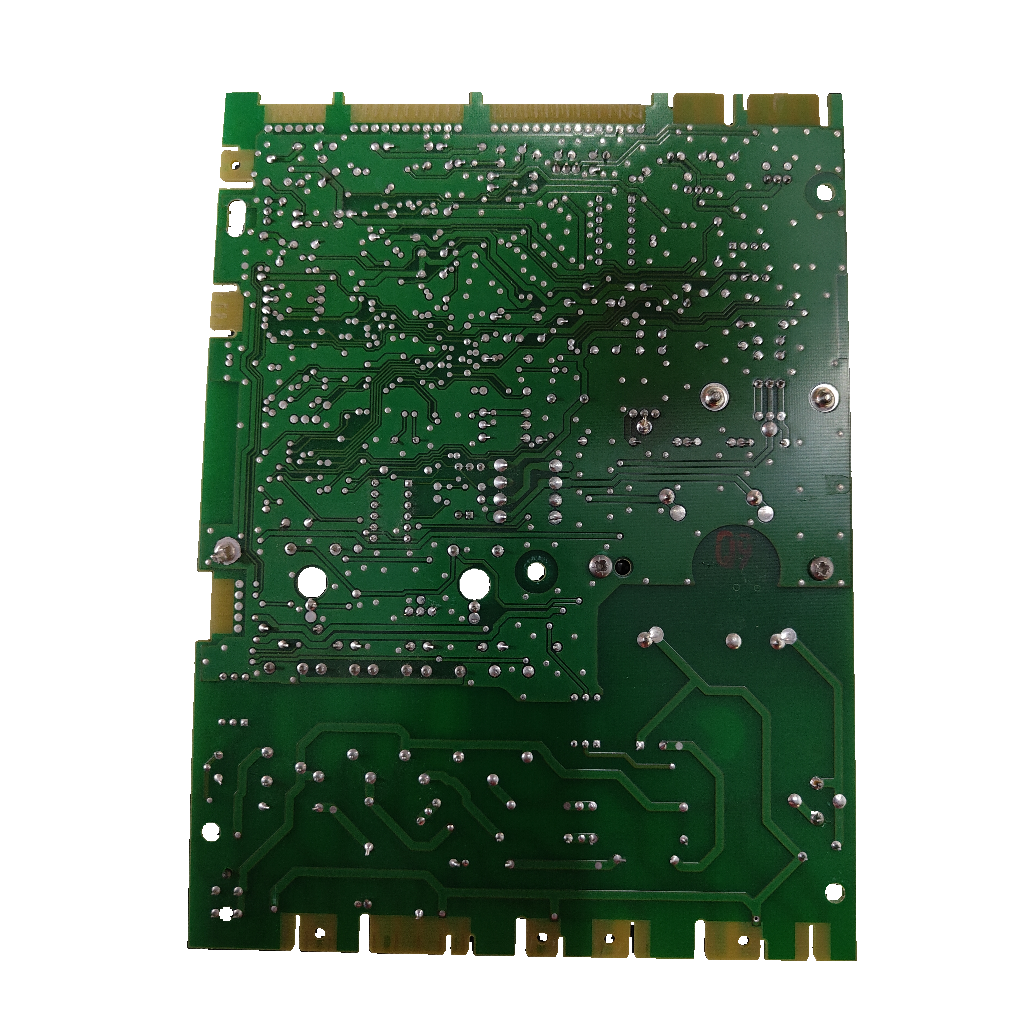

Placa electrónica EPIQ para Saunier Duval Isofast C 28 E · PCB 900000460ed02 · Ref. aux. 05724800: vista 3

Placa electrónica EPIQ para Saunier Duval Isofast C 28 E · PCB 900000460ed02 · Ref. aux. 05724800: vista 4

Saunier DuvalFotos de esta unidad

1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica EPIQ para Saunier Duval Isofast C 28 E · PCB 900000460ed02 · Ref. aux. 05724800

Referencia Saunier Duval05724800

Placa electrónica de control para Saunier Duval Isofast e Isomax. Nuestro inventario indica el PCB 900000460ed02 y la referencia auxiliar 05724800. Confirmada por nuestro taller para Isofast C 28 E; fuentes externas la dan para otras Isofast e Isomax. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

PCB 900000460ed02
Ref. auxiliar 05724800
Fusible serigrafiado 125 mAT

Todos los códigos de esta unidad4

Referencia Saunier Duval: 05724800
Código del circuito: 900000460ed02
Modelo: ISOFast C28E
SKU Ecoklima: PLC002

Ninguna tienda une 05724800 con 900000460ed02, ni cita 1053021, EP1G o 105302 F. Compara los marcados.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de control de la caldera: según una tienda, la carte électronique 05724800 distribuye la corriente a los órganos para permitir el encendido.

Compruébalo en tu placa

Mira los códigos marcados en la placa: 1053021 y EP1G. Nuestro inventario añade el PCB 900000460ed02 y la referencia 105302 F; compáralos con los de tu placa.
Compara el fusible (125 mAT), los 4 relés, los 2 potenciómetros y los conectores con las fotos.
No la confundas con otra versión: dos tiendas dan el 900000460ed02 con 105303 H y nuestro inventario indica 105302 F.
Busca 05724800 (o el antiguo 57248; también 5724800) en la lista de recambios de tu caldera.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la placa y de la placa de características.

Códigos de esta pieza

900000460ed02	Código del circuito (PCB); 2 tiendas lo dan para la Isofast C 28 E
05724800	Ref. Saunier Duval del circuito impreso Isofast/Isomax (tiendas); auxiliar de esta unidad
57248	Número antiguo de la 05724800 («NOW USE 05724800»); «Circuit imprimé» en las listas de piezas de Isofast C 28 E e Isomax F 28 E
5724800	05724800 sin el cero inicial; sercatec.com y electrostandard-electronique.com la titulan 05724800 y dan 5724800 como referencia del fabricante
1053021	Código marcado en la placa
EP1G	Código marcado en la placa
105302 F	Referencia indicada por nuestro taller (también 105302F)
EP10	Modelo indicado, de la marca EPIQ

No la confundas con

105303 HVersión que dos tiendas dan con el 900000460ed02 (recirepuestos.es añade 105304 D) · Nuestro inventario indica 105302 F; ninguna fuente aclara si son intercambiables. Compara el código de tu placa.

Calderas en las que va

10 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Isofast C 28 E (C28E)Confirmada por nuestro taller · también en 5 fuentes y 2 con el PCB
Saunier Duval Isofast C 28 E NOx4 fuentes independientes: esc-grossiste.fr, jeanpaulguy.fr, faustoricambi.it y sercatec.com
Saunier Duval Isofast F 28 E7 fuentes independientes: piecesxpress.com, easysav.com, esc-grossiste.fr, faustoricambi.it, jeanpaulguy.fr, sercatec.com y dhsspares.co.uk
Saunier Duval Isofast C 35 E4 fuentes independientes: esc-grossiste.fr, jeanpaulguy.fr, faustoricambi.it y sercatec.com
Saunier Duval Isofast F 35 E4 fuentes independientes: esc-grossiste.fr, jeanpaulguy.fr, faustoricambi.it y sercatec.com
Saunier Duval Isofast C 24 E V4 fuentes independientes: esc-grossiste.fr, jeanpaulguy.fr, faustoricambi.it y sercatec.com
Saunier Duval Isomax C 28 E4 fuentes independientes: esc-grossiste.fr, jeanpaulguy.fr, faustoricambi.it y sercatec.com
Saunier Duval Isomax F 28 E6 fuentes independientes: dhsspares.co.uk, esc-grossiste.fr, faustoricambi.it, jeanpaulguy.fr, piecesxpress.com y sercatec.com
XTRAFAST 96Confirmada por nuestro taller
XTRAFAST 120Confirmada por nuestro taller

Por confirmarPor confirmar

Saunier Duval Isofast 24EF1 fuente (sercatec.com)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de las fuentes

Código Saunier Duval: 05724800 (antes 57248)heatingspareparts.com
Denominación en lista de piezas: Circuit imprimé 99’00’C F sur ISOFAST - ISOMAXeasysav.com
Versión de electrónica: 105303 H con 900000460ed02openclima.com · recirepuestos.es

Características y marcados técnicos

Fusible serigrafiado: 125 mAT

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Marca indicada: EPIQ
Relés ZETTLER: 4 ud; bobina DC 24 V; contacto AC 250 V 8 A
Potenciómetros ajustables: 2 ud; 10 kΩ A
Resistencia montada: 1 kΩ; tolerancia J

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

Es la electrónica de una caldera de gas: que la monte un instalador cualificado.

Anota interruptores y puentes

Anota los interruptores y puentes de tu placa antes de cambiarla. Un usuario de un foro copió la configuración de la original en una Isomax C 28 E y, con la calefacción activada, el fallo volvió (futura-sciences.com). No verificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué debo comparar?

Los códigos marcados en la placa son 1053021 y EP1G, con fusible serigrafiado de 125 mAT. Nuestro inventario añade el PCB 900000460ed02 y la referencia 105302 F. Las tiendas la nombran por 900000460ed02 (Isofast C 28 E) o 05724800 (Isofast e Isomax).

¿Sirve para mi Isofast C 28 E?

Sí: nuestro taller la ha confirmado para la Isofast C 28 E. Además, cuatro tiendas (esc-grossiste.fr, jeanpaulguy.fr, faustoricambi.it y sercatec.com) la listan con la 05724800 y una lista de piezas de piecesxpress.com da el 57248. Dos (recirepuestos.es y openclima.com) dan el PCB 900000460ed02 con 105303 H; nuestro inventario indica 105302 F.

¿Y para otras Isofast, Isomax o Xtrafast?

Nuestro taller la confirma solo para la Isofast C 28 E. Fuentes externas (3 o más) la listan para Isofast C 24 E V, C 28 E NOx, F 28 E, C 35 E y F 35 E, e Isomax C 28 E y F 28 E. Las Xtrafast, solo dhsspares.co.uk. La Isomax C 28 E2 (jeanpaulguy.fr) y la Isofast 24EF (sercatec.com) tienen una sola fuente: sin confirmar; escríbenos desde Contacto.

¿Qué diferencia hay entre 05724800, 5724800 y 57248?

La 05724800 es la referencia Saunier Duval que dan las tiendas; 5724800 es la misma sin el cero inicial (sercatec.com y electrostandard-electronique.com titulan 05724800 y dan 5724800 como referencia del fabricante). 57248 es el número antiguo: heatingspareparts.com indica «NOW USE 05724800». Nuestro taller la da como misma referencia en Francia, Italia, Alemania y Reino Unido; en Rumanía, sin equivalente.

¿Es la misma placa si las tiendas ponen 105303 H y la referencia indicada es 105302 F?

Con las fuentes no podemos asegurarlo. openclima.com y recirepuestos.es dan el PCB 900000460ed02 con 105303 H (recirepuestos.es añade 105304 D) para la Isofast C 28 E; esta unidad lleva el mismo PCB, pero nuestro inventario indica 105302 F. Ninguna fuente explica el cambio. Envíanos una foto por Contacto.

¿Quién debe montarla y qué hay que revisar antes?

Un técnico cualificado: es la electrónica de una caldera de gas. Antes de cambiarla, compara el fusible con el de tu placa (125 mAT serigrafiado).

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval ISOFast C28E

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Diez fuentes unen la 05724800 o el antiguo 57248 con las Isofast/Isomax. Dos dan el PCB 900000460ed02 con 105303 H; el inventario, 105302 F. Ninguna une los dos códigos. Falta despiece oficial.

Fuentes consultadas

Pièces Express: lista de piezas Isofast C 28 E (PDF)57248 «Circuit imprimé»
EasySAV: lista de piezas Isofast F 28 E5724800 «Circuit imprimé»
jeanpaulguy.fr: circuito impreso 0572480011 modelos
sercatec.com: tarjeta 057248009 modelos
dhsspares.co.uk: placa 05724800Incluye Xtrafast 96 y 120
heatingspareparts.com: 57248, usar 05724800Sustitución 57248 → 05724800
recirepuestos.es: placa 900000460ed02900000460ed02 · 105303 H · 105304 D
openclima.com: placa 900000460ed02900000460ed02 · 105303 H

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de EPIQ ni de Saunier Duval; las marcas se citan para indicar compatibilidad.
