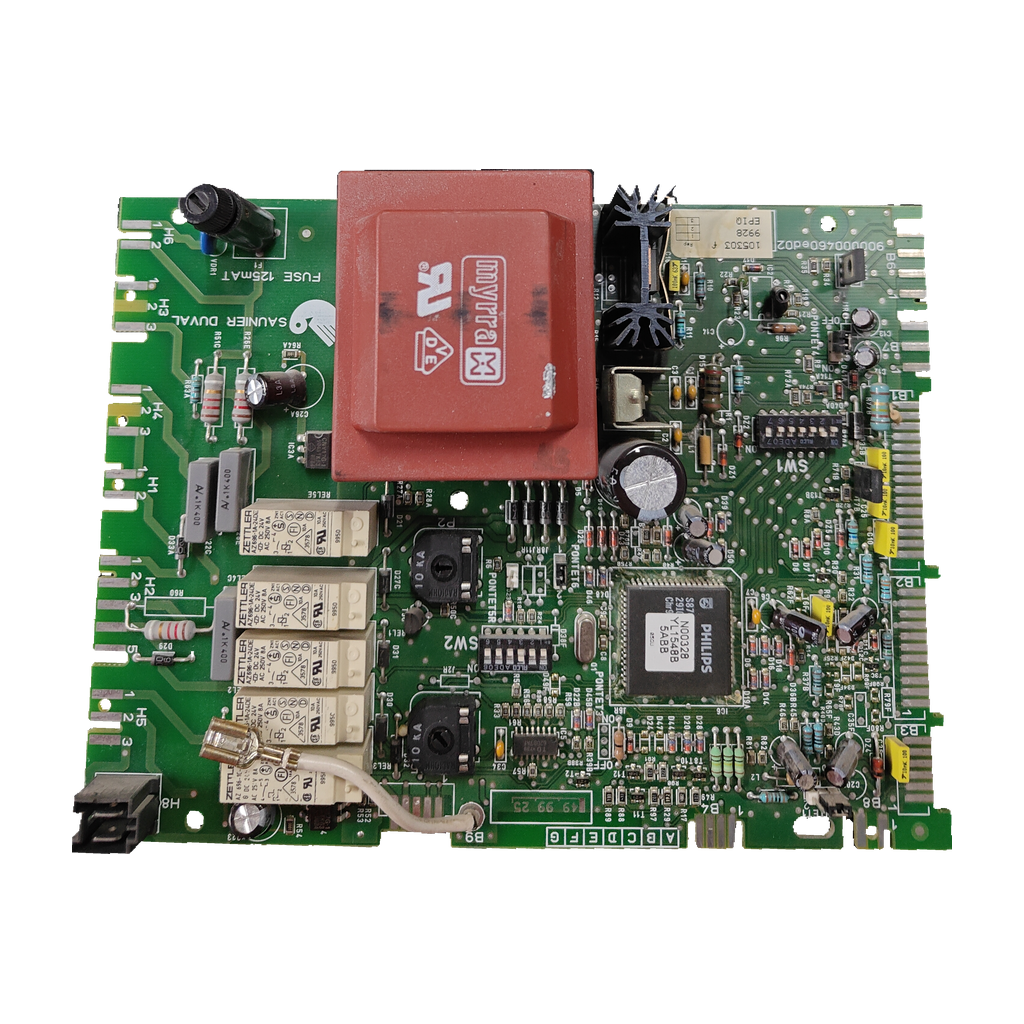

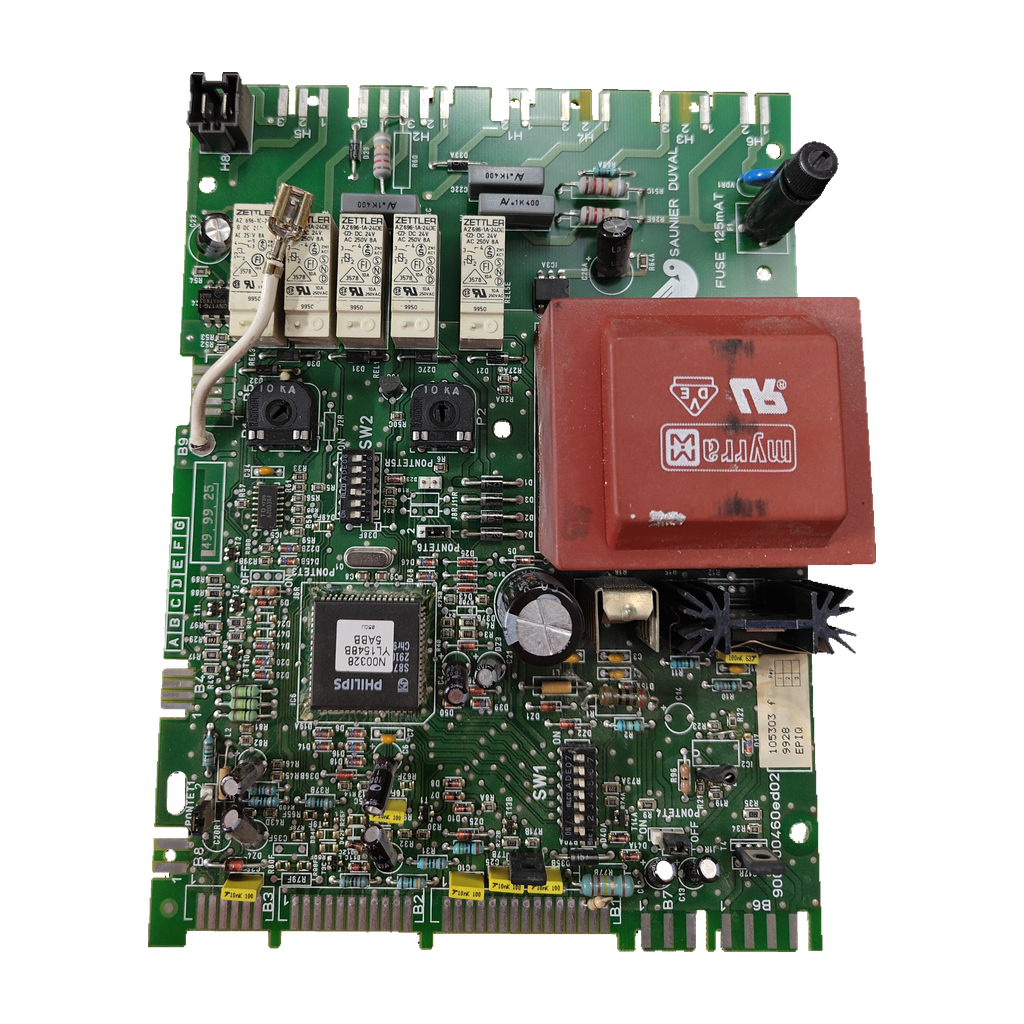

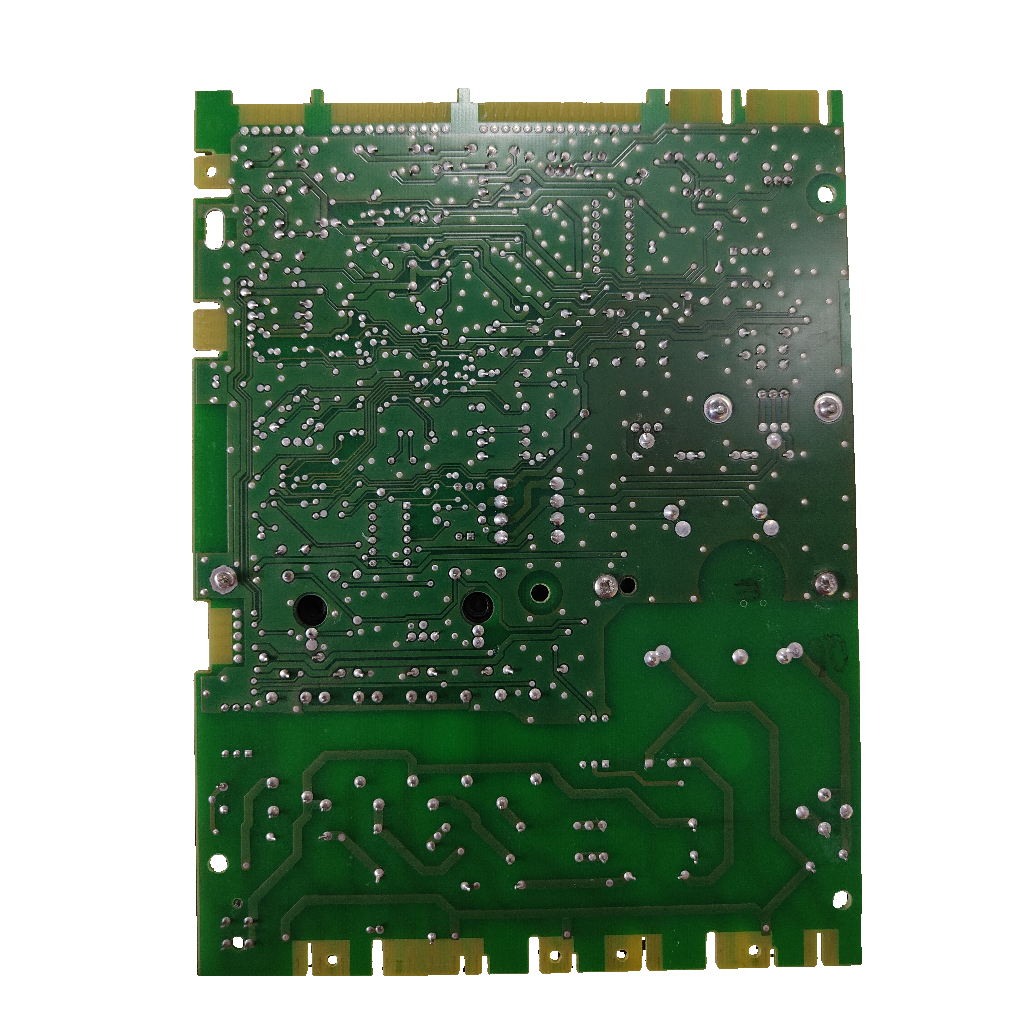

Vista del repuesto 4. Fotos de la pieza que vendemos, con el fondo retirado.
Saunier DuvalReferencia verificada
Placa electrónica Saunier Duval 05724800 · 105303 · 90010460ed02 para Isofast F28 E
Referencia Saunier Duval05724800
La 05724800 es la placa electrónica de la Saunier Duval Isofast F28 E, confirmada por nuestro taller, y de otras Isofast e Isomax que dan 3 o más tiendas. Nuestras unidades marcan 105303 y 90010460ed02. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Ref. Saunier Duval 05724800
- Marcado 105303 · 90010460ed02
- 5 relés Zettler 24 V CC
Todos los códigos de esta unidad3
- Referencia Saunier Duval
- 05724800
- Modelo
- ISOFAST F 28 E
- SKU Ecoklima
- PLC022
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
4 pasosEs la placa electrónica de las Isofast e Isomax; las nuestras llevan 5 relés. Se sospecha de ella si la caldera no enciende o no responde y se descartó alimentación y fusible.
Compruébalo en tu placa
- Busca «90010460ed02» y «105303» en la placa («105303 G» en una unidad), además de 9950 o 9928. Ojo con la letra: una tienda da «105303 C».
- Compara la referencia Saunier Duval 05724800 (5724800 en Sercatec y DHS Spares; 57248 en un despiece de tienda y en Remle).
- Comprueba 5 relés Zettler AZ696-1A-24DE, 2 potenciómetros de 10 kΩ y un fusible de 125 mA T.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
| 05724800 | Referencia Saunier Duval; la dan más de 15 tiendas |
|---|---|
| 90010460ed02 | Designación marcada en las dos unidades |
| 105303 · 105303 G | Referencia de nuestro taller: 105303 y 105303 G (una unidad cada una) |
| 9950 · 9928 | Marcados, uno por unidad; ninguna fuente los explica |
| U004600ed02 | Modelo de la unidad 13093768094, con marca EPIQ (la 13093768095 la da como Saunier Duval) |
| AZ696-1A-24DE | Relé Zettler de 24 V CC; la placa lleva 5 |
| 5724800 | 05724800 sin el cero inicial; lo escriben así Sercatec y DHS Spares |
| 57248 · SD57248 | 57248: «Circuit imprimé» en un despiece de tienda (savchaudiere) y en Remle. SD57248: Remle y Openclima, sin explicar |
| S54081 | Fusible 125 mA (x5) en el despiece de la Isofast F28 E y en la lista de la Isomax F28 E2 |
No la confundas con
- 105303 CPlaca que Openclima da para la Isofast F28 E (105303 C / 900000460ed02) · La nuestra marca 105303 (G en una) y 90010460ed02. Compara letra y cifras.
- S10190«Circuit principal» de la lista de la Isomax F28 E2 desde 0500612151 (Sercatec) · Otra variante; no se sabe si equivale. Compara antes.
Calderas en las que va
10 confirmadasLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Saunier Duval Isofast F28 EConfirmada por nuestro taller · también en 10 tiendas y 1 despiece
- Saunier Duval Isofast C 28 EVerificada por 3 tiendas independientes: Openclima, climatizacioniberica y Sercatec (y 2 más)
- Saunier Duval Isofast C 28 E NOxVerificada por 3 tiendas independientes: Openclima, climatizacioniberica y Sercatec (y 1 más)
- Saunier Duval Isofast C 35 EVerificada por 3 tiendas independientes: Openclima, climatizacioniberica y Sercatec (y 1 más)
- Saunier Duval Isofast F 35 EVerificada por 3 tiendas independientes: Openclima, climatizacioniberica y Sercatec (y 4 más)
- Saunier Duval Isomax C 28 EVerificada por 3 tiendas independientes: Jean-Paul Guy, Pièces Express y Openclima (y 4 más)
- Saunier Duval Isomax F 28 EVerificada por 3 tiendas independientes: Jean-Paul Guy, DHS Spares y climatizacioniberica (y 2 más)
- ISOFAST C 24 E VConfirmada por nuestro taller
- XTRAFAST 96Confirmada por nuestro taller
- XTRAFAST 120Confirmada por nuestro taller
Por confirmarPor confirmar
- Saunier Duval Isofast 24 EF1 fuente: Sercatec
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos verificados y leídos en esta unidadDatos del fabricante
- Fusible
- T 125 mA en el esquema de la Isomax C/F 28 ENotice Saunier Duval Francia
- Selector SW1
- Isomax C/F 28 E (notice): 7 interruptores (temperatura máxima, sonda exterior, bomba, mando a distancia, clapet de humos); en esta placa, configuración no documentadaNotice Saunier Duval Francia (Isomax C/F 28 E)
Características y marcados técnicos
- Fusible serigrafiado
- 125 mAT
- Reles visibles
- 5 Zettler AZ696-1A-24DE
- Transformador visible
- myrra; identificacion completa pendiente
- Potenciometros visibles
- 2 marcados 10K A
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Marcados de esta unidad
- Subcomponente relé
- AZ696-1A-24DE; bobina DC 24 V; contactos AC 250 V 8 A / 10 A 250 VAC
Síntomas de que puede fallar
Lo que revisa el técnicoLa caldera no enciende o no responde a ningún mando.
Señal que dan climatizacioniberica y electrotodo. Descarta antes la alimentación y el fusible.
Relés pegados o pistas quemadas en el circuito.
Se ven al revisar el circuito impreso (climatizacioniberica).
Antes de cambiar la placa
Lo que revisa el técnicoRevisa el fusible
La placa marca 125 mA T. Compruébalo antes de dar la placa por mala.
Anota los ajustes
Una unidad lleva SW1 (7 posiciones), PONTE14 y los puentes H1, H2, H3-H5, H6, H8, LB1-LB3 y B6/B8. Fotografíalos antes de desmontar.
Monta con un técnico
DHS Spares recomienda un técnico Gas Safe; climatizacioniberica avisa del riesgo eléctrico.
Preguntas frecuentes
7 preguntas¿Cómo identifico esta placa y qué significan sus códigos?
Nuestras dos unidades marcan 90010460ed02 y 105303 (G en una), más 9950 o 9928; ninguna fuente los explica. La referencia Saunier Duval es la 05724800. Openclima da para la Isofast F28 E «105303 C / 900000460ed02»: compara la letra y las cifras de tu placa, sus 5 relés AZ696-1A-24DE y el fusible de 125 mA T.
¿Sirve para mi Isofast F28 E o mi Isomax 28 E?
Sí. Nuestro taller la ha confirmado para la Isofast F28 E, que dan además 10 tiendas. Para las Isomax C 28 E y F 28 E la dan 7 y al menos 5 tiendas, sin confirmación de nuestro taller. La Isomax C 28 E2 solo la cita Jean-Paul Guy: compara los códigos de tu placa.
¿Sirve para las Isofast C 28 E, C 35 E, F 35 E, C 24 E V o las Xtrafast?
Sí para las Isofast C 28 E, C 28 E NOx, C 35 E y F 35 E: las dan 3 o más tiendas (Openclima, climatizacioniberica y Sercatec, entre otras), pero nuestro taller no las ha confirmado. La C 24 E V la dan con esa gama Pièces Express y Sercatec, y para las Xtrafast 96 y 120 solo hay 2 tiendas (DHS Spares y Heating & Catering Parts): compara el código de tu placa.
¿Es lo mismo 05724800, 5724800, 57248 y SD57248?
5724800 es la 05724800 sin el cero inicial. 57248 es el «Circuit imprimé» de un despiece de tienda de la Isofast F28 E (savchaudiere) y de Remle; ningún documento del fabricante lo confirma. SD57248 lo escriben Remle y Openclima sin explicarlo.
¿Qué ajustes y piezas debo revisar al montarla?
Una unidad lleva SW1 (7 posiciones) y varios puentes. La notice oficial de la Isomax C/F 28 E de Saunier Duval dice que SW1 fija temperatura máxima, sonda exterior, bomba, mando a distancia y clapet de humos; su esquema da un fusible T 125 mA.
¿Qué síntomas apuntan a esta placa y quién debe montarla?
climatizacioniberica y electrotodo dan como señal que no enciende o no responde; climatizacioniberica añade relés pegados y pistas quemadas. No es tabla oficial: comprueba antes alimentación y fusible. Conviene que la monte un técnico: DHS Spares lo recomienda con personal Gas Safe y climatizacioniberica no la aconseja por cuenta propia.
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
Cómo hemos verificado esta ficha
Saunier Duval ISOFAST F 28 ECompatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes
La 05724800 la citan más de 15 tiendas, sin documento oficial. Openclima da para la F28 E la versión 105303 C / 900000460ed02, distinta de la de nuestras unidades.
Fuentes consultadas
- savchaudiere: despiece Isofast F28 E (PDF)57248; fusible S54081
- Pièces Express: circuit impriméF 28 E, Isomax C 28 E, C 24 E V
- Remle: placa 0572480012 modelos; 57248
- Sercatec: tarjeta 057248009 modelos
- climatizacioniberica: placa7 modelos; averías
- Direct Heating Spares: PCBF28 E, Xtrafast
- Heating & Catering Parts: PCBXtrafast, F28E, F35E
- Openclima: placa 105303 CVersión 105303 C
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval ni de EPIQ; las marcas se citan para indicar compatibilidad.
