Placa electrónica Saunier Duval Isofast/Isomax · PCB 900000460ed02 · Ref. 05724800: Placa completa e identificador ampliado

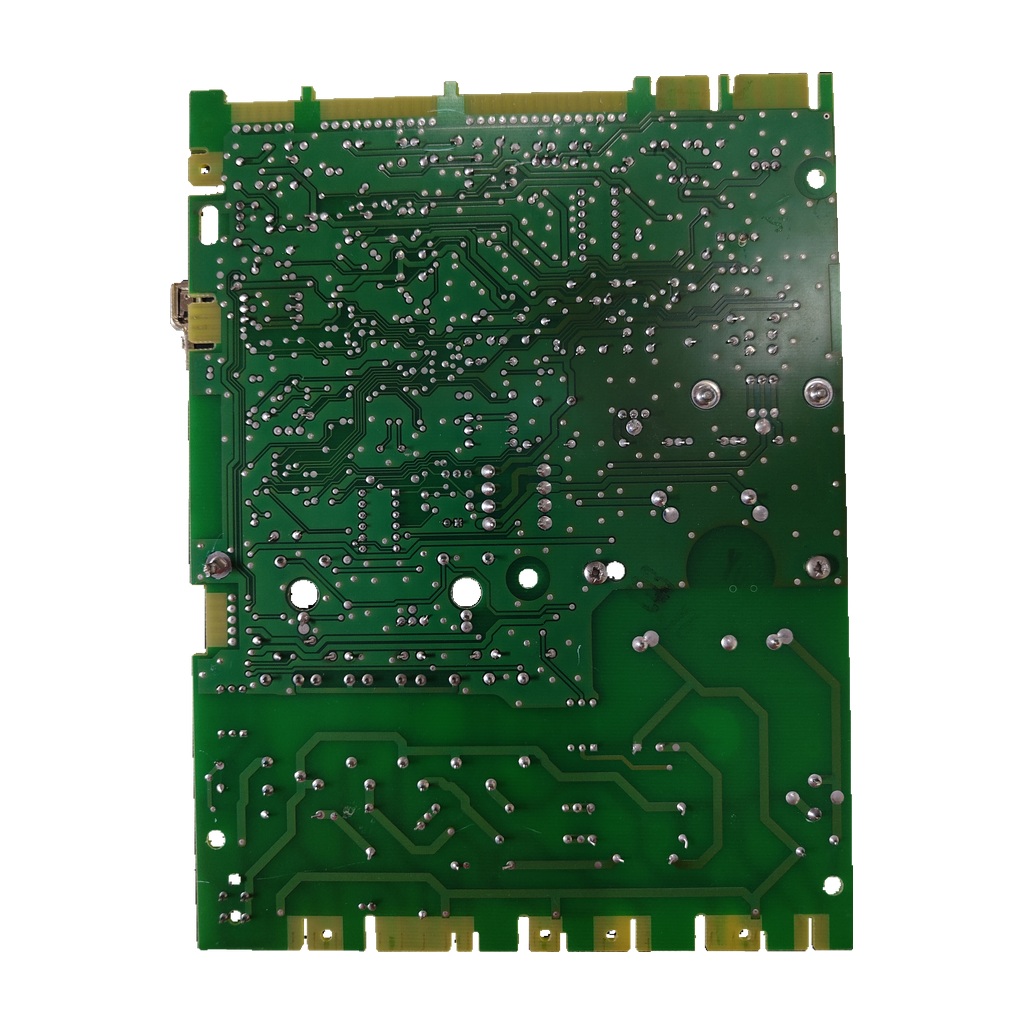

Placa electrónica Saunier Duval Isofast/Isomax · PCB 900000460ed02 · Ref. 05724800: vista 2

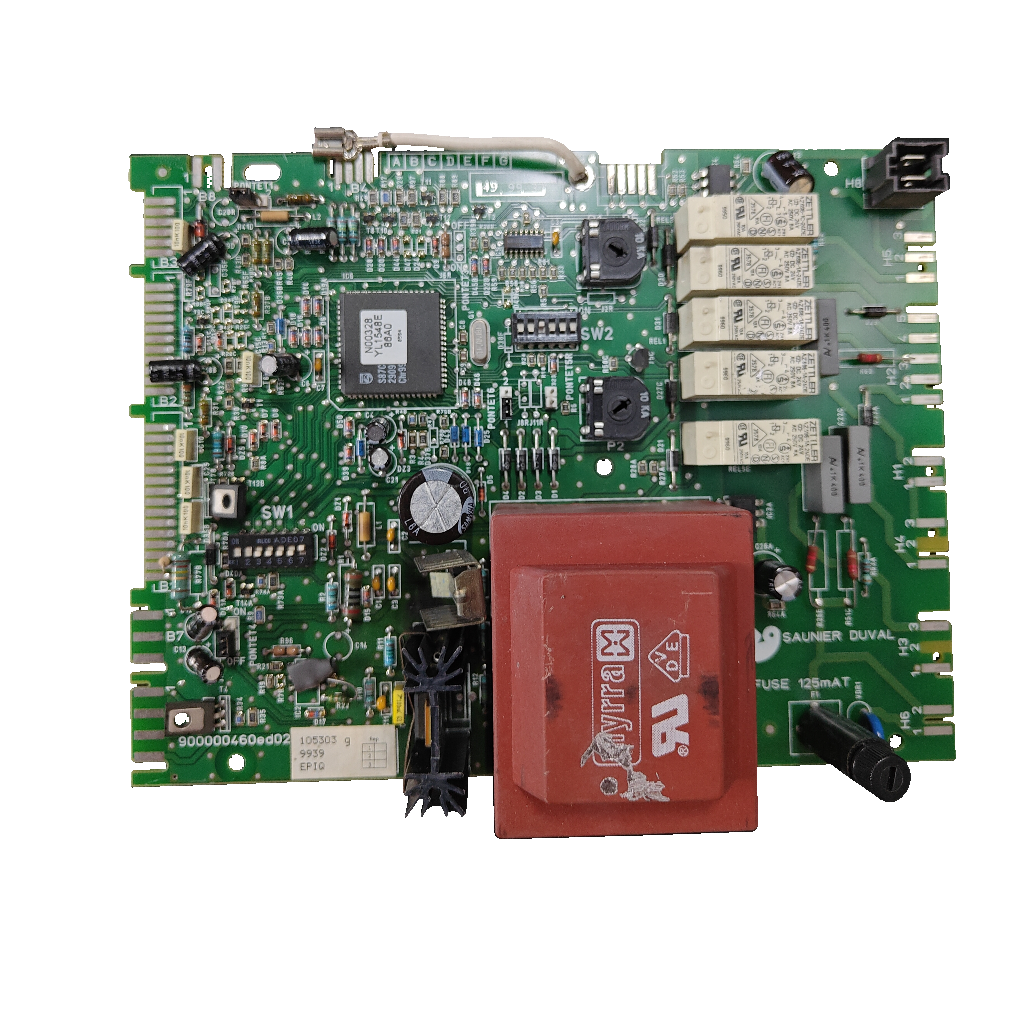

Placa electrónica Saunier Duval Isofast/Isomax · PCB 900000460ed02 · Ref. 05724800: vista 3

Saunier DuvalFotos de esta unidad

1 / 3

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalReferencia verificada

Placa electrónica Saunier Duval Isofast/Isomax · PCB 900000460ed02 · Ref. 05724800

Referencia Saunier Duval05724800

La 05724800 (PCB 900000460ed02, código marcado 105303 9) es la placa electrónica de las Saunier Duval Isofast C/F 28 E y 35 E, Isofast C28 E NOX e Isomax C/F 28 E; también XTRAFAST 96 y 120. Confirmada por nuestro taller. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Ref. Saunier Duval 05724800
PCB 900000460ed02
Código marcado 105303 9
Marcado FUSE 125mAT

Todos los códigos de esta unidad4

Referencia Saunier Duval: 05724800
Código del circuito: 900000460ed02
Modelo: ISOFAST F 28 E
SKU Ecoklima: PLC023

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa principal de la caldera. Según las tiendas, controla y vigila los procesos mediante sensores, interruptores y termostatos, reparte la corriente a los órganos que permiten el encendido y para la caldera si una lectura interna indica fallo.

Compruébalo en tu placa

Busca en el circuito el código 900000460ed02 y el marcado 105303 9 (también leído 1053039 o 105303-9). Según dos tiendas, hay placas con 900000460ed02 que llevan 105303 H.
Comprueba el fusible (esta unidad marca FUSE 125mAT) y compara relés, potenciómetros y conectores con los de tu placa.
Mira en la placa de características que tu caldera es una Isofast C/F 28 E o 35 E, C28 E NOX o Isomax C/F 28 E.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

900000460ed02	Código del circuito, marcado en la placa; dos tiendas lo dan para una Isofast C 28 E
05724800	Referencia Saunier Duval del circuito impreso Isofast/Isomax (en tiendas también 5724800 o 57248)
105303 9	Código marcado en la placa; también leído 1053039 o 105303-9
9939 · EPI0	Otros marcados de la placa
TC00193	Segunda referencia de nuestro taller; ninguna fuente externa leída la cita

No la confundas con

105303 HMarcado que dos tiendas dan con 900000460ed02 (Isofast C 28 E); una lo llama «versión de electrónica» · La nuestra marca 105303 9; ninguna fuente explica la diferencia: compara el marcado
105304 DCódigo que una tienda lista junto a 900000460ed02 y 105303 H · No es el marcado de esta unidad (105303 9); la tienda no explica su relación

Calderas en las que va

10 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Isofast F28 EConfirmada por nuestro taller · también en 5 tiendas (05724800)
Saunier Duval Isofast C28 EConfirmada por nuestro taller · también en 3 tiendas (05724800) y 2 más con 900000460ed02
Saunier Duval Isofast F35 EConfirmada por nuestro taller · también en 3 tiendas
Saunier Duval Isofast C35 EConfirmada por nuestro taller · también en 4 tiendas
Saunier Duval Isofast C28 E NOXConfirmada por nuestro taller · también en esc-grossiste.fr y fraiche-eau.com
Saunier Duval Isomax C28 EConfirmada por nuestro taller · también en 5 tiendas
Saunier Duval Isomax F28 EConfirmada por nuestro taller · también en 4 tiendas
Saunier Duval XTRAFAST 96Confirmada por nuestro taller
Saunier Duval XTRAFAST 120Confirmada por nuestro taller
Saunier Duval Isofast C 24 E V3 tiendas por 05724800: piecesxpress, esc-grossiste, fraiche-eau

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Por confirmar (1 origen)

Designación en la lista de piezas: Circuit imprimé 99’00’C F sur ISOFAST - ISOMAXeasysav.com

Características y marcados técnicos

Marcado de proteccion: FUSE 125mAT

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Referencia indicada: 05724800 · TC00193
Aplicación indicada en inventario: Compatibilidad verificada: · Compatibilidades: · Modelos compatibles segun el catalogo Uniclima (11 fichas con esta referencia). · Entre parentesis, en cuantas fichas aparece cada modelo: · ISOFAST F 35 E (26) · ISOFAST F 28 E (21) · ISOFAST C 35 E (21) · ISOMAX F 28 E (21) · ISOFAST C 28 E (18) · ISOMAX C 28 E (16) · XTRAFAST 96 (4) · XTRAFAST 120 (4) · Isofast F28 E · Isofast C28 E · Isofast F35 E · Isofast C35 E · Isofast C28 E NOX · Isomax C28 E · Isomax F28 E
Subcomponentes, relés ZETTLER AZ696-1A-24DE: bobina DC 24 V; contactos AC 250 V 8 A; 10 A 250 VAC
Subcomponentes, potenciómetros PIHER P1/P2: 10 kA
Subcomponente, condensador: A/.1K400 · 10 nK 100 · 100 nK 63
Código marcado: 105303 9; 9939; EPI0

Síntomas de que puede fallar

Lo que revisa el técnico

Una tienda (esc-grossiste.fr) señala que las sobretensiones por tormentas suelen dar problemas a los circuitos impresos, que pueden dañarse.

Una tienda (recirepuestos.es) avisa de que una avería en otra pieza puede inutilizar el recambio al montarlo: descártalas antes de cambiar la placa.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa el fusible

Comprueba el fusible de tu placa antes de darla por mala; esta unidad marca FUSE 125mAT.

Compara el marcado

Según dos tiendas, hay placas con 900000460ed02 y 105303 H o 105304 D; la nuestra marca 105303 9.

Monta con un técnico

Gobierna el encendido de una caldera de gas: conviene que la monte un técnico cualificado.

Preguntas frecuentes

8 preguntas

¿Dónde está el código de esta placa y qué debo comparar?

En el circuito está marcado 900000460ed02. Nuestra unidad lleva además el código marcado 105303 9 (también leído 1053039 o 105303-9), 9939, EPI0 y el fusible FUSE 125mAT. La referencia Saunier Duval es 05724800. Compara los códigos marcados, no solo el modelo de caldera.

¿Sirve para mi Isofast F 28 E?

Sí. Nuestro taller ha confirmado esta placa para la Isofast F 28 E. easysav.com da 5724800 (sin el cero inicial); piecesxpress.com, esc-grossiste.fr y fraiche-eau.com dan la 05724800. Compara el código marcado de tu placa (en la nuestra, 900000460ed02 y 105303 9); si dudas, envíanos una foto desde Contacto o llama al 919 931 595.

¿Sirve para otras calderas Isofast, Isomax o XTRAFAST?

Nuestro taller la ha confirmado para Isofast C28 E, F35 E, C35 E y C28 E NOX, Isomax C28 E y F28 E, y XTRAFAST 96 y 120. Las tiendas dan la 05724800 para todas salvo las XTRAFAST, y añaden la Isofast C 24 E V (fraiche-eau.com, esc-grossiste.fr, piecesxpress.com).

¿Sirve para la Isomax C 28 E2?

Solo jeanpaulguy.fr la da con la 05724800, en tres rangos con las cifras 0400197003 y 0500612151. Es una sola fuente y no está entre las calderas confirmadas por nuestro taller: compara los marcados o envíanos una foto desde Contacto (919 931 595).

¿Qué diferencia hay entre 105303 9, 105303 H y 105304 D?

openclima.com y recirepuestos.es venden placas con el código 900000460ed02 y el marcado 105303 H para la Isofast C 28 E; recirepuestos.es añade 105304 D. La nuestra marca 105303 9. Ninguna fuente leída explica la diferencia: compara el marcado completo antes de pedirla.

¿Qué significan 900000460ed02, 05724800 y 57248?

900000460ed02 es el código marcado en el circuito impreso. 05724800 es la referencia del fabricante, «référence Saunier Duval» según piecesxpress.com; easysav.com y electrostandard-electronique.com la escriben 5724800 y esc-grossiste.fr usa 57248 como referencia de tienda.

¿Quién debe montarla y qué conviene revisar antes?

Conviene que la monte un técnico cualificado: la placa gobierna el encendido de una caldera de gas. recirepuestos.es avisa de que una avería en otra pieza puede inutilizar el recambio, y esc-grossiste.fr, de que las sobretensiones de las tormentas pueden dañar los circuitos impresos.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval ISOFAST F 28 E

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

05724800 figura como circuito Isofast/Isomax en 6 tiendas. Su unión con el código marcado 900000460ed02 la confirma nuestro taller; solo 2 tiendas citan 900000460ed02 (con 105303 H).

Fuentes consultadas

Pièces Express: ficha del circuit imprimé 05724800 (ref. fabricante Saunier Duval)Ref. fabricante; Isofast C 24 E V, C 35 E, F 28 E, Isomax C 28 E
EasySAV: piezas del Isofast F 28 E, artículo 5724800Circuit imprimé 99’00’C F sur Isofast - Isomax
ESC Grossiste: ficha del circuit imprimé 05724800Lista de 8 calderas Isofast e Isomax
Fraiche-eau: ficha del circuit imprimé 05724800Misma lista de 8 calderas
Electrostandard: CI 05724800 Isofast IsomaxIsomax C/F 28 E e Isofast C/F 24/28/35
Jean-Paul Guy: circuit imprimé 05724800 Isofast IsomaxIsomax C 28 E, F 28 E y C 28 E2
Openclima: placa 900000460ed02 (105303 H) Isofast C 28 EUne 900000460ed02 con 105303 H
Recirepuestos: placa Isofast C 28 E 900000460ed02900000460ed02, 105303 H y 105304 D

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
