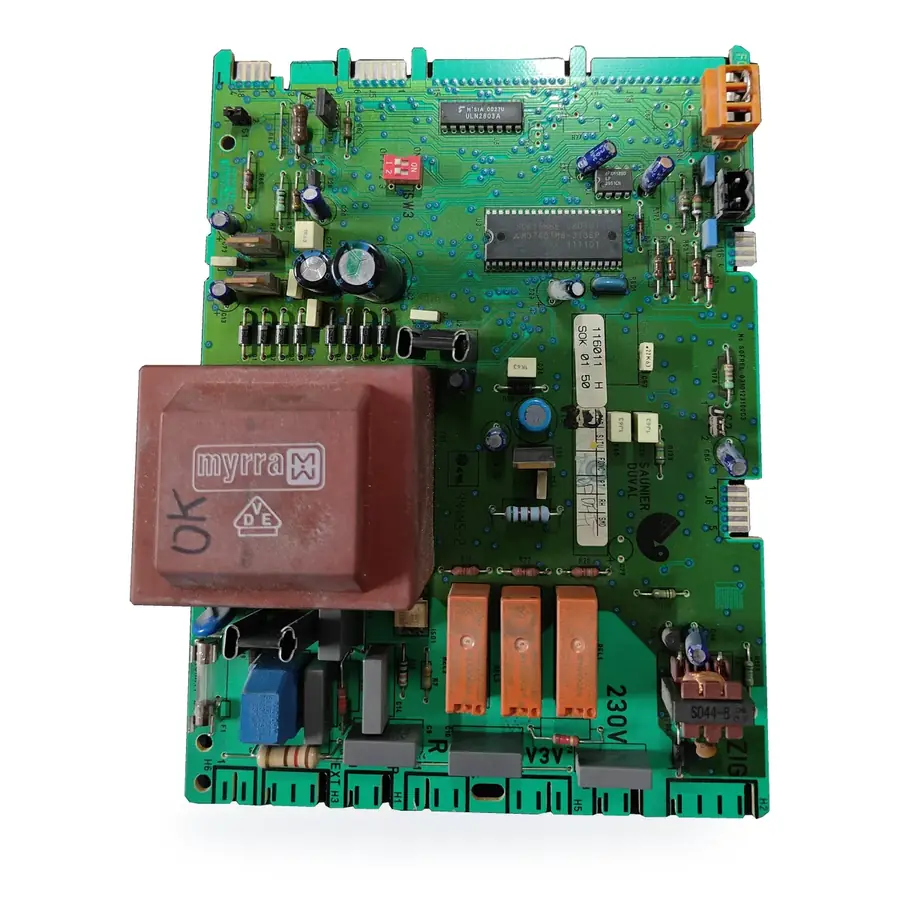

Placa electrónica Saunier Duval SYMSI 6.0: Cara de componentes

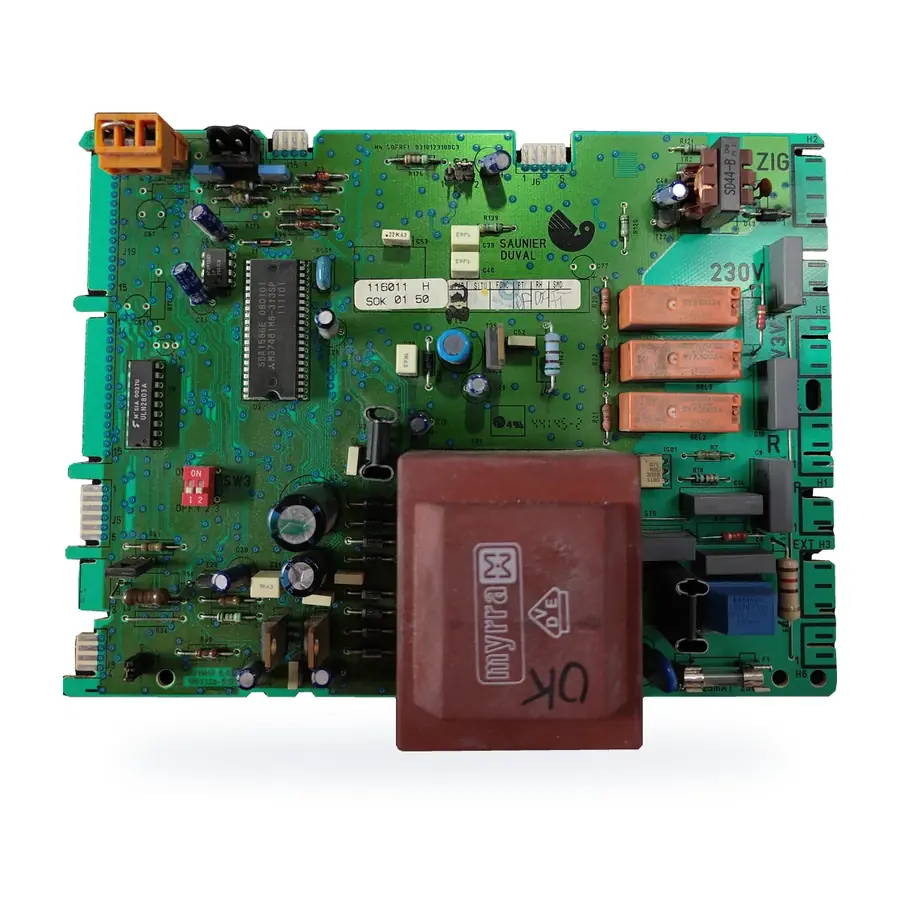

Placa electrónica Saunier Duval SYMSI 6.0: Otra vista

Placa electrónica Saunier Duval SYMSI 6.0: Pieza e identificador ampliado

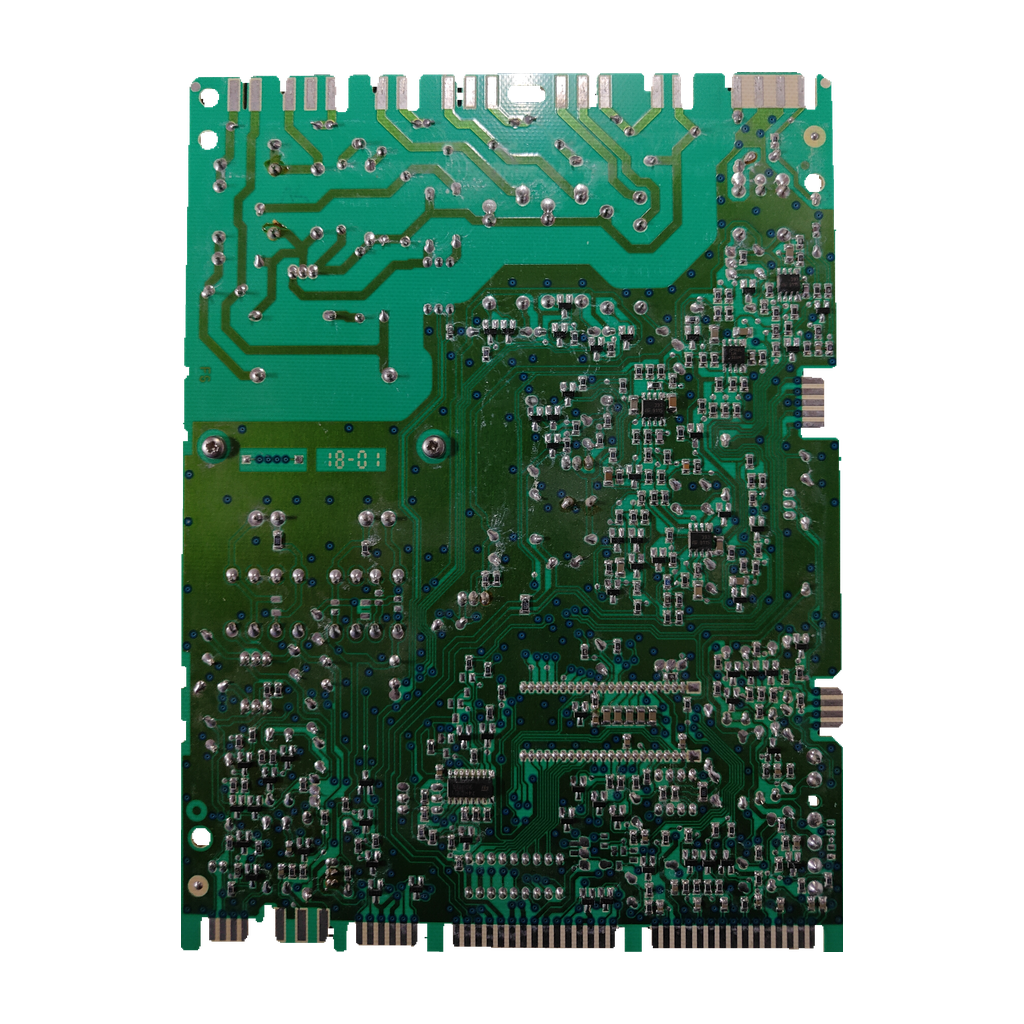

Placa electrónica Saunier Duval SYMSI 6.0: vista 2

Saunier DuvalFotos de esta unidad

1 / 4

Cara de componentes. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval SYMSI 6.0

Código del circuito0310123100C3

Placa electrónica Saunier Duval SYMSI 6.0 (circuito SOFREL 0310123100C3), confirmada por nuestro taller para la Isofast F 35 E1. Usada y revisada.

Precio a consultarÚltima unidad en almacén

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Todos los códigos de esta unidad4

Código del circuito (serigrafía «No SOFREL»): 0310123100C3
Código de la etiqueta: 116011 H · SOK 01 50
Modelo: SYMSI 6.0
SKU Ecoklima: PLC008

Nuestro taller confirma 05721000 como referencia de esta placa. El despiece de la F 35 E1 y Climatización Ibérica (F 28 E) la dan como display; Remle, como placa. Sercatec.com da 57210 (display), sin constar que sea el mismo código.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Compara tu placa punto por punto

9 puntos de esta unidad

Pulsa cada número para ver de cerca ese punto. Si los códigos y la posición de los componentes coinciden con los de tu placa, es la misma.

Placa electrónica Saunier Duval SYMSI 6.0 con los 9 puntos de identificación numerados

1 / 9

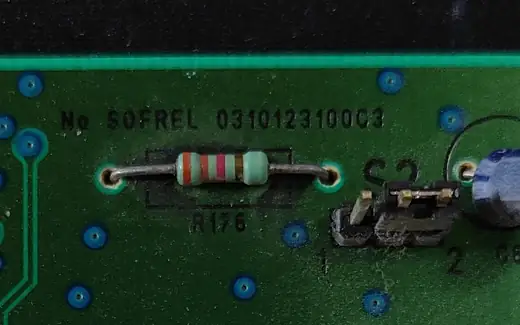

Código del circuito

Busca este marcado

No SOFREL 0310123100C3

Serigrafiado en el borde superior, entre los conectores J16 y J6.

Si el tuyo es otro, es otra variante.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Isofast F 35 E1Confirmada por nuestro taller

Por confirmarPor confirmar

Saunier Duval Isofast C 28 E1, C 35 E1 y F 28 E1Remle (tabla): 57210. Pièces Express: S1019000 (posteriores a 1993). No citan la placa
Saunier Duval Isomax C 28 E2 y F 28 E2Remle (tabla): 57210. Pièces Express: S1019000 (F 28 E2: posterior a 1993). No citan la placa

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Eléctrica

Alimentación de la placa: 230 VSerigrafía «230V»
Relés: 3, bobina de 24 V DCMarcado de los relés
Fusible F1: 250 mA T · 250 VMarcado del fusible

Componentes

Microcontrolador: Mitsubishi M37481M8-313SPOtra lectura del inventario: 8XM3748IM8-31SSP
Otras líneas del marcado del chip: SDA1586E 080101 · 1T1101Chip
Transformador de encendido: SD44-B (serigrafía ZIG)Foto de esta unidad
Transformador de alimentación: myrraFoto de esta unidad
Configuración: Microinterruptor SW3 de 2 posicionesFoto de esta unidad

Marcados de esta unidad

Marcado del circuito integrado: SDA1586E 080101 · M37481M8-313SP · 1T1101
Relés montados: bobina 24 VDC
Marcado PCB: No SOFREL 0310123100C3

Síntomas de que puede fallar

Lo que revisa el técnico

El despiece (S5408100) y el listado (S54081) de la F 35 E1 dan «Fusible 125mA (x5)»; el F1 de esta placa es de 250 mA T.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa el fusible F1

Sin señal en la caldera, se revisa antes el fusible F1 (250 mA T): fundido no siempre es placa averiada.

Anota la configuración

Fotografía SW3 y los conectores antes de desmontarla, para montarla igual.

Monta con un técnico

Trabaja a 230 V y gobierna el gas: que la monte un técnico cualificado.

Un usuario con una Isofast F 28 E y error 13 cambió la placa tras el diagnóstico de otros. Es una opinión, no un dato del fabricante: confirma la avería con un técnico. Futura Sciences (foro, 2010)

Preguntas frecuentes

6 preguntas

¿Cómo sé si esta placa es la de mi caldera?

Compara el código «No SOFREL 0310123100C3» y la serigrafía SYMSI 6.0 con los de tu placa. Si coinciden, llámanos al 919 931 595.

¿Sirve para la Saunier Duval Isofast F 35 E1?

Sí. Nuestro taller la ha confirmado para la Isofast F 35 E1; sus listados no citan esta placa.

¿La referencia 05721000 corresponde a esta placa?

Sí: nuestro taller la confirma como referencia de esta placa. Remle la titula «placa caldera»; el despiece de la F 35 E1 la da como display. Identifica la tuya por 0310123100C3.

¿Qué fusible lleva la placa?

Un fusible F1 de 250 mA, de acción lenta (T), para 250 V.

¿Qué código lleva la F 35 E1 en su despiece y qué otras calderas lo usan?

S1019000 («Circuit principal») en su despiece. Pièces Express lo da además para Isofast C 28 E1, C 35 E1, F 28 E1 e Isomax C 28 E2, F 28 E2. Ninguno lo une a esta placa: compara 0310123100C3.

¿Puedo cambiar la placa yo mismo?

No: trabaja a 230 V y gobierna el encendido de gas. Que la cambie un técnico cualificado.

Cómo hemos verificado esta ficha

Saunier Duval SYMSI 6.0

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Nuestro taller confirma la caldera y la referencia 05721000. Ninguna fuente externa cita 0310123100C3.

Fuentes consultadas

Manual de la gama Isofast (Saunier Duval, 07/98)La Isofast F 35 E es una caldera mixta de 12 a 35 kW con encendido electrónico.
Despiece Isofast F 35 E1 (PDF), editor sin confirmarS1019000 Circuit principal; 05721000 Afficheur display
Listado Isofast F 35 E1 (PDF), sercatec.comS10190 Circuit principal (no confirmado que sea S1019000); 57210 Afficheur display.
Pièces Express: circuito S1019000S1019000 para 5 calderas E1/E2, no la F 35 E1.
Remle: placa caldera 05721000La vende como placa caldera; 57210 para la F 35 E1 y otras Isofast e Isomax.
Climatización Ibérica: display Isofast F 28 EDa 05721000 como display o botonera.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
