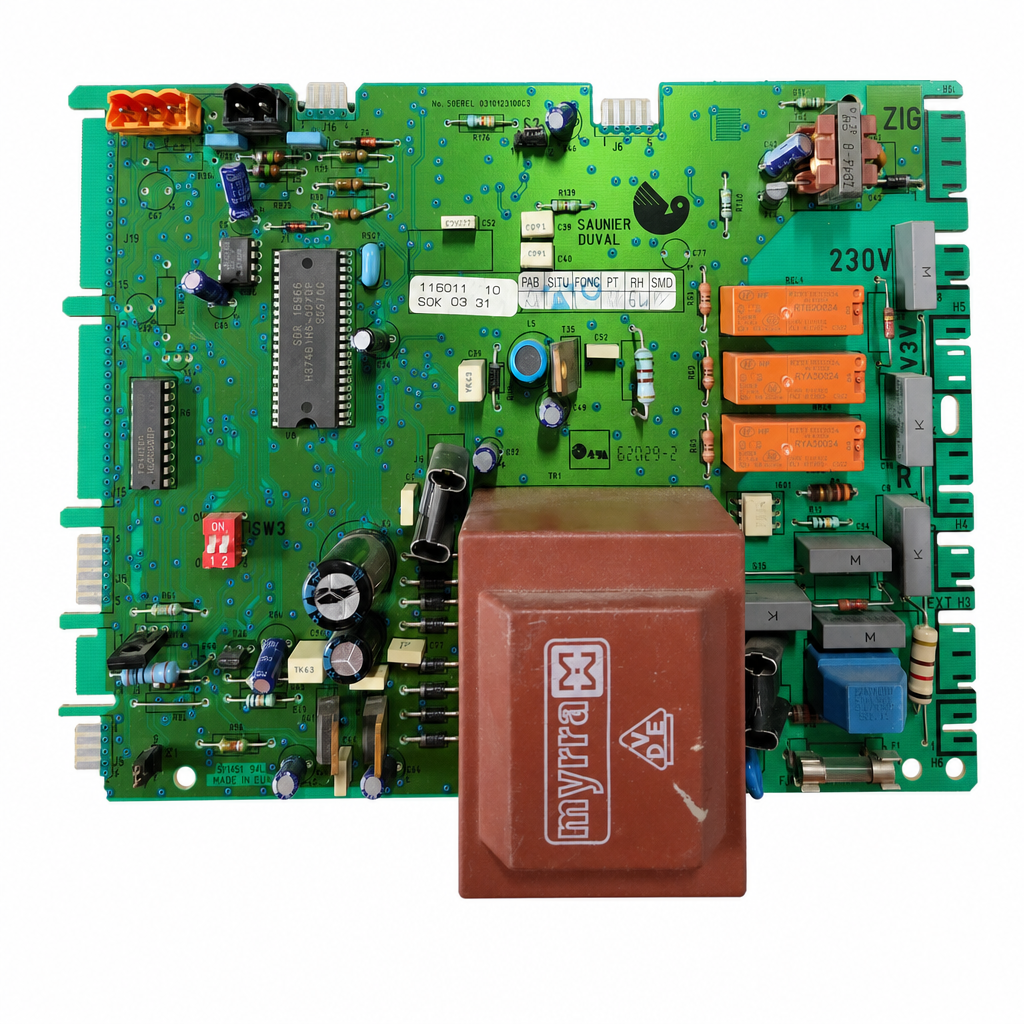

Placa electrónica Saunier Duval SYMSI 6.0 · PCB 0310123100C3 para Isofast F 28 E1: vista 3

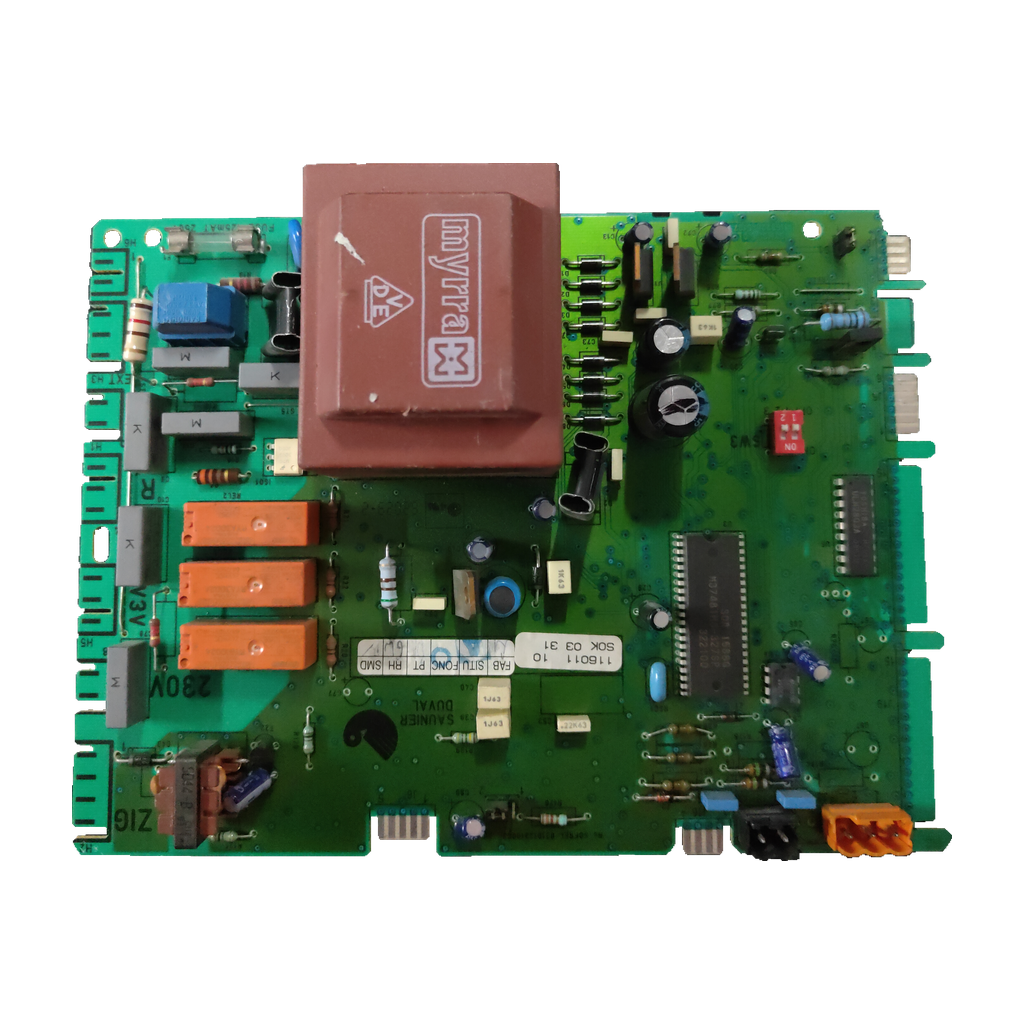

Placa electrónica Saunier Duval SYMSI 6.0 · PCB 0310123100C3 para Isofast F 28 E1: vista 2

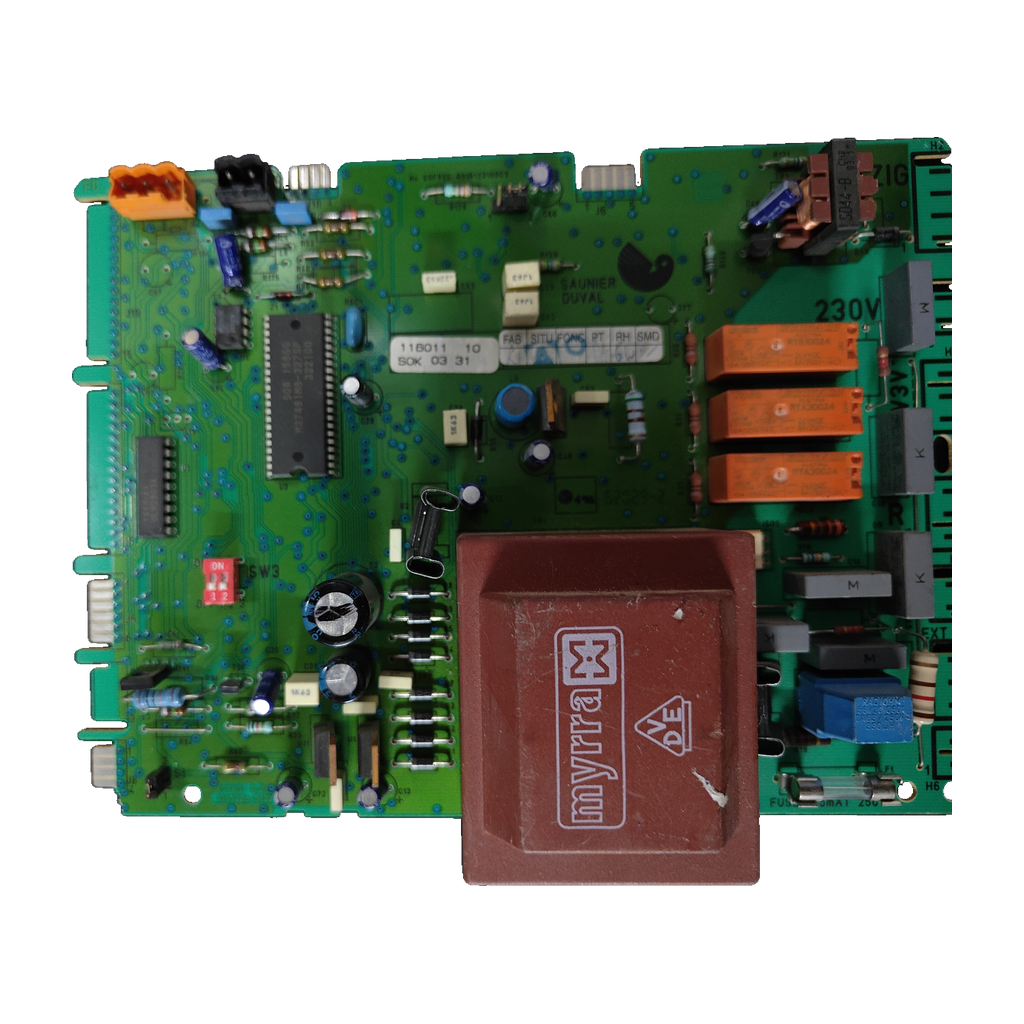

Placa electrónica Saunier Duval SYMSI 6.0 · PCB 0310123100C3 para Isofast F 28 E1: vista 4

Saunier DuvalFotos de esta unidad

1 / 4

Vista del repuesto 3. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval SYMSI 6.0 · PCB 0310123100C3 para Isofast F 28 E1

Referencia Saunier DuvalS1019000

La placa SYMSI 6.0 (PCB 0310123100C3, recambio S1019000) es la placa de control de varias Saunier Duval Isofast e Isomax, según la lista de compatibles de abajo. Confirmada por nuestro taller para Isofast C/F 28 E1, C 35 E1, F 35 E1 e Isomax C/F 28 E2, entre otras. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

PCB 0310123100C3
Recambio S1019000
230 V
Fusible F1 315 mA T

Todos los códigos de esta unidad4

Referencia Saunier Duval: S1019000
Código del circuito: 0310123100C3
Modelo: ISOFast F28 E1
SKU Ecoklima: PLC012

Un manual UK de 1999 da otra placa (57202) para la Isofast F 28 E: ver «Se confunde con».

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa principal («circuit principal» en la lista de recambios) de la caldera. Según una tienda, gestiona encendido, modulación y seguridades. Se sospecha de ella si la caldera no enciende, no responde al termostato o se reinicia.

Compruébalo en tu placa

Busca 0310123100C3 en el circuito impreso (también se lee 0310 123100 C3) y SYMSI 6.0 si la lleva impresa.
Compara 116011 (H o 10; una tienda lo da como versión electrónica) y SOK (02 04, 01 36 o 03 31): ninguna fuente explica SOK.
La placa va tras el frontal. Compara relés y conectores: bajo una misma referencia hay versiones distintas.
No la confundas con la 57202 (manual de 1999), la S1040000 (Isocondens) ni la S1047000 (Themafast).
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

0310123100C3	Código del circuito impreso, marcado en las tres unidades
S1019000	Código Saunier Duval: «Circuit principal» de la Isofast F 28 E1; tiendas: S10190 o SDS10190
05724800	Referencia de la placa según nuestro taller; cinco fuentes la dan como circuito impreso Isofast/Isomax (algunas la escriben 5724800)
SYMSI 6.0	Designación impresa en la placa (dos de las tres unidades)
116011 H · 116011 10	Marcas de la placa; una tienda da 116011 como «versión electrónica»
SOK 02 04 · SOK 01 36 · SOK 03 31	Marcas SOK, una por unidad; ninguna fuente las explica
M37481M8-327SP	Circuito integrado de una placa; otra lleva SDA1586E 000101

No la confundas con

57202 · 57248Placa y bomba de la Isofast F 28 E en un manual UK de 1999 · Otra lista, sin E1: no es la F 28 E1. Compara la pieza.
S1040000Circuito impreso Isocondens que un despiece (2023) da para una «Isofast F 35» · Otro código; ese despiece no indica E1.
S1047000Placa Themafast/Thematek e Isofast según 2 tiendas (satcrm.es la da para Isofast F30/35 E-Mod) · Otro código: la lista de la F 28 E1 da S1019000. Compara.

Calderas en las que va

18 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Isofast F28 E1Confirmada por nuestro taller · también en la lista de recambios y 2 tiendas
Isofast C 28 E1 y C 28 E1 NOxConfirmada por nuestro taller · también en 2 tiendas
Isofast C 35 E1Confirmada por nuestro taller · también en 4 fuentes
Isofast F 35 E1Confirmada por nuestro taller · también en 2 tiendas
Isofast C 35 EConfirmada por nuestro taller · también en 2 tiendas francesas
Isofast C 24 E y F 28 E2Confirmada por nuestro taller
Isomax C 28 E2 y F 28 E2Confirmada por nuestro taller · también en 3 tiendas y, la F 28 E2, en una lista
Isofast C 24 E V3 fuentes francesas: 2 tiendas y EasySAV (circuito 05724800)
Saunier Duval C 28 E1Confirmada por nuestro taller
Saunier Duval C 35 E1Confirmada por nuestro taller
Saunier Duval F 28 E1Confirmada por nuestro taller
Saunier Duval F 35 E1Confirmada por nuestro taller
Saunier Duval C 28 E2Confirmada por nuestro taller
Saunier Duval F 28 E2Confirmada por nuestro taller
ISOMAX F 28 E2Confirmada por nuestro taller
ISOFAST F 28 E2Confirmada por nuestro taller
Isomax C/F 28 E204 y C/F 28 E205Confirmada por nuestro taller · también en 2 tiendas
Isomax C 28 E y F 28 E3 tiendas francesas

Por confirmarPor confirmar

Isofast C 28 E, C 28 E NOx, F 28 E y F 35 E2 orígenes: esc-grossiste.fr y sanitaire-et-chauffage.com
Xtrafast 96 y 120Sin fuente externa; compruebe el código de su placa

No sirve para

Themafast C 24 ELleva S1047000 según satcrm.es; solo openclima.com le da el 0310123100C3

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Marcado electrico: 230V

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Serigrafía de zona de PCB: 13 V
Fusible montado/serigrafiado: F0,315AT 250 V
Conmutador DIP: ON; posiciones 1 y 2
Transformador/subcomponente: myrra; marcado VDE
Circuito integrado/subcomponente: M37481M8-327SP · ULN2803A
Código marcado: 116011 10; SOK 03 31

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa el fusible F1

Nuestras unidades llevan F0,315AT 250 V; las listas de recambios venden un fusible de 125 mA (S5408100). Comprueba el valor.

Monta con un técnico

Trabaja a 230 V y gestiona el encendido de la caldera.

Preguntas frecuentes

8 preguntas

¿Dónde está el código de esta placa y qué otras marcas debo comparar?

El 0310123100C3 va marcado en el circuito impreso, en las tres unidades. S1019000 suele ir serigrafiada sobre el circuito o en una pegatina del lateral (climatizacioniberica.es). Compara también SYMSI 6.0, 116011 H o 10 y SOK 02 04, 01 36 o 03 31.

¿Sirve para mi Isofast F 28 E1?

Sí. Nuestro taller ha confirmado esta placa para la Isofast F 28 E1. La lista de recambios de esa caldera da el «Circuit principal» como S1019000, el código que nuestro taller asocia a esta placa, y dos tiendas la incluyen en su lista.

¿Sirve para otras Isofast e Isomax?

Nuestro taller la ha confirmado para las Isofast C/F 28 E1, C 28 E1 NOx, C 35 E1, F 35 E1, C 24 E, F 28 E2 y C 35 E, y las Isomax C/F 28 E2, E204 y E205. Tres fuentes francesas añaden las Isomax C 28 E y F 28 E y la Isofast C 24 E V; las Isofast C 28 E, F 28 E y F 35 E tienen 2 tiendas y las Xtrafast 96 y 120, ninguna: compara el código de tu placa. La Themafast C 24 E no la damos por buena: una tienda le da este código y otra la S1047000.

¿Qué diferencia hay entre 0310123100C3, S1019000 y 05724800?

0310123100C3 es el código del circuito impreso, marcado en la placa. S1019000 es el código Saunier Duval («Circuit principal» de la F 28 E1). 05724800 lo dan cinco fuentes como circuito impreso Isofast/Isomax y nuestro taller lo asocia a esta placa.

¿Qué fusible lleva y qué debo revisar al montarla?

En nuestras unidades, el fusible F1 está marcado F0,315AT 250 V y el conmutador DIP tiene las posiciones 1 y 2 en ON. Las listas de recambios venden aparte un fusible de 125 mA (S5408100): comprueba el valor antes de cambiarlo. El manual UK de 1999 (F 28 E) pide encajar bien los conectores y copiar los ajustes de la placa anterior.

¿Qué síntomas apuntan a esta placa?

Una tienda la relaciona con una caldera que no enciende o no responde al termostato, errores erráticos, reinicios y bloqueos continuos, a veces con relés pegados o pistas quemadas. Otra cita las sobretensiones de tormenta.

¿Quién debe montarla?

Un técnico cualificado: la placa trabaja a 230 V y gestiona el encendido y las seguridades de la caldera (climatizacioniberica.es). Si dudas del modelo, envíanos desde Contacto una foto de la placa y de la placa de características, o llámanos al 919 931 595.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval ISOFast F28 E1

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

S1019000 («Circuit principal»): lista de recambios, Remle, climatizacioniberica.es y easysav.com. 0310123100C3 lo confirma nuestro taller; fuera solo lo recogen 2 orígenes (openclima.com, que lo da a dos calderas, e iccolldeforn.com).

Fuentes consultadas

Lista de recambios Isofast F 28 E1 (PDF, sercatec.com)S1019000 = «Circuit principal»; origen del PDF no verificado
Remle: placa Saunier Duval S1019000Lista de modelos Isofast E1 e Isomax E2
climatizacioniberica.es: placa Isofast F28 E1OEM S1019000, función y síntomas
EasySAV: piezas de la Isofast C 35 E1S1019000 = circuit imprimé Isofast-Isomax
esc-grossiste.fr: circuito impreso 0572480005724800 con 8 calderas Isofast e Isomax E
sanitaire-et-chauffage.com: circuito 0572480005724800 con Isofast C 24 E V, Isofast E e Isomax E
openclima.com: placa 0310123100C30310123100C3 con la Isofast C 35 E1
Climaprecios: placa Isomax F28 E2Isomax F28 E2; 0310123100c3 entre cinco códigos sin explicar

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
