Placa electrónica Saunier Duval IRIS1.0735004 V087_CPrecio a consultar
Saunier DuvalFotos de esta unidad
1 / 4

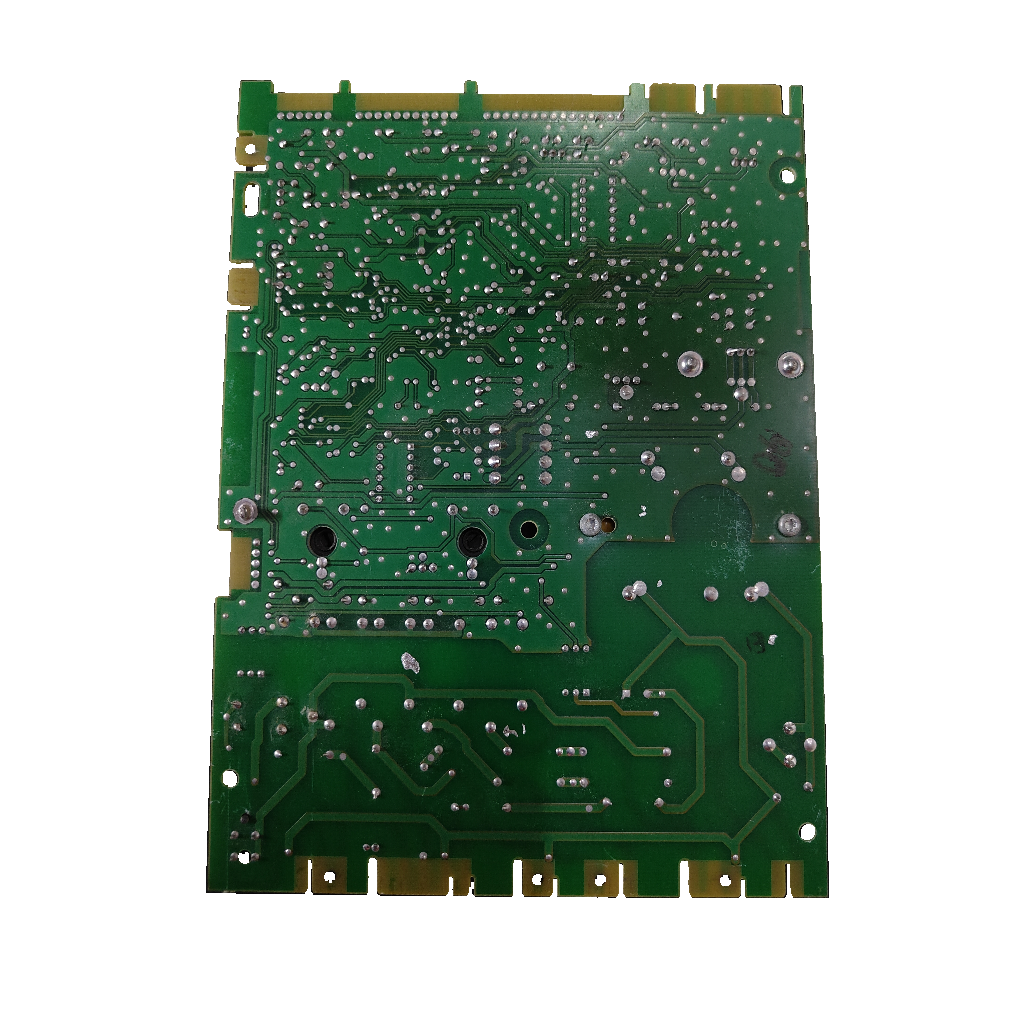

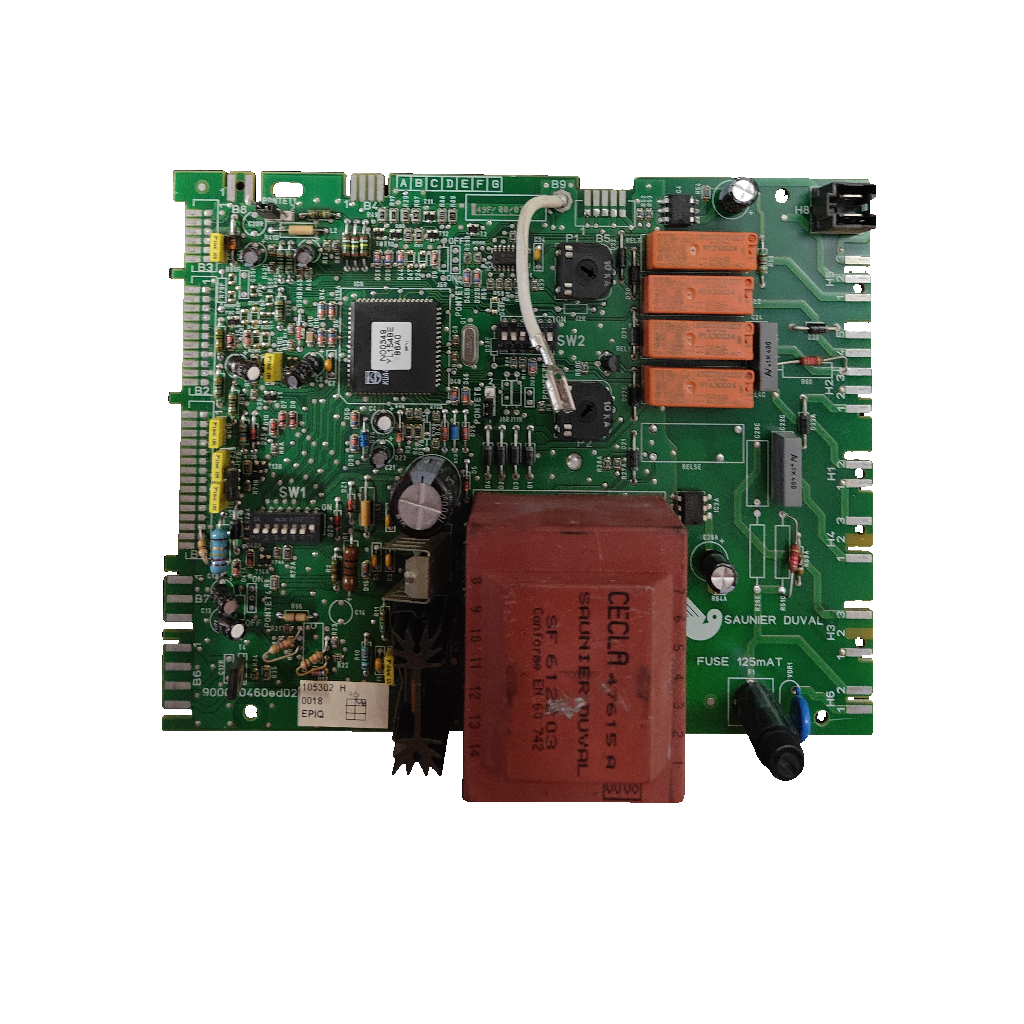

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
Saunier DuvalReferencia verificada
Placa electrónica Saunier Duval 05724800 · 90010460ed02 · 105302 H para Isomax C 28 E
Referencia Saunier Duval05724800
La 05724800 es la placa electrónica de la Saunier Duval Isomax C 28 E, confirmada por nuestro taller, y de otras Isofast e Isomax que citan varias tiendas. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Ref. Saunier Duval 05724800
- 90010460ed02 · 105302 H
- 4 relés RT314024 (10 A)
- Fusible 125 mAT
Todos los códigos de esta unidad3
- Referencia Saunier Duval
- 05724800
- Modelo
- ISOMAX C 28 E
- SKU Ecoklima
- PLC001
Ninguna fuente externa une 90010460ed02 ni 105302 H con la 05724800: ese vínculo lo confirma nuestro taller.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
4 pasosEs la placa de control de la caldera: según una tienda, reparte la corriente a los componentes para permitir el encendido. Se sospecha de ella si no enciende o no responde; que un técnico lo confirme.
Compruébalo en tu placa
- Busca en tu placa los marcados «90010460ed02» y «105302 H». La referencia de recambio es la 05724800, que las tiendas escriben también 5724800.

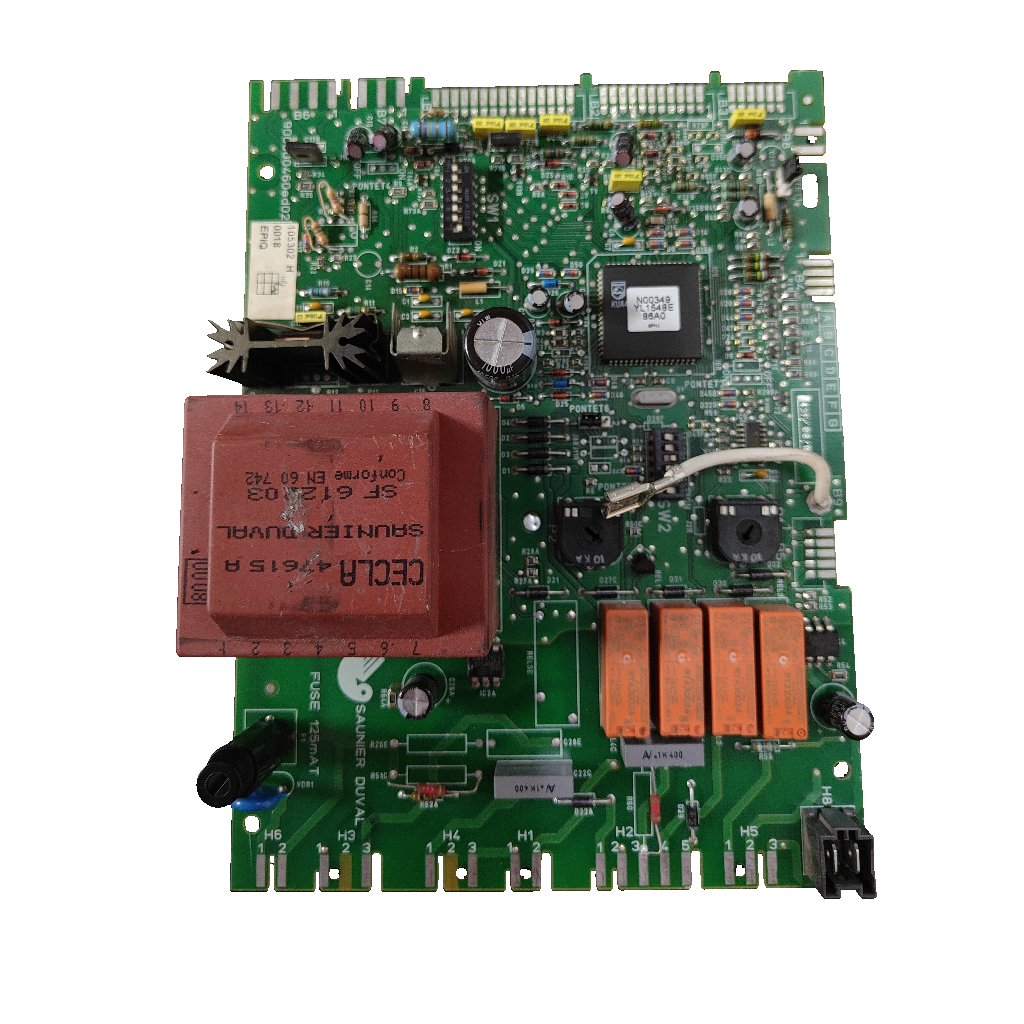

- Esta unidad monta 4 relés RT314024, 2 potenciómetros 10K A, un transformador CECLA 47615 A y fusible de 125 mAT.
- Ojo: bajo una misma referencia hay versiones con distinto número y posición de relés y conectores. Compáralos.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
| 05724800 | Referencia Saunier Duval del circuito impreso de Isofast e Isomax (12 orígenes) |
|---|---|
| 5724800 | 05724800 sin el cero inicial (5 tiendas) |
| 57248 | Junto a la placa en ESC Grossiste, Pièces Express y Fausto Ricambi; ninguna dice que sea la 05724800 |
| 90010460ed02 | Designación marcada en la unidad |
| 105302 H | Etiqueta de la unidad y referencia de nuestro taller |
| N00349 · YL1548E · 86A0 | Marcado del circuito integrado de la unidad |
| RT314024 · CECLA 47615 A | 4 relés de 10 A / 250 VAC y transformador (SF 6124 03) de la unidad |
Calderas en las que va
10 confirmadasLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Saunier Duval Isomax C 28 EConfirmada por nuestro taller · también en 7 tiendas y un foro
- Saunier Duval Isofast C 28 E7 tiendas
- Saunier Duval Isofast C 28 E NOx7 tiendas
- Saunier Duval Isofast F 28 E9 tiendas
- Saunier Duval Isofast C 35 E8 tiendas
- Saunier Duval Isofast F 35 E8 tiendas
- Saunier Duval Isofast C 24 E V7 tiendas
- Saunier Duval Isomax F 28 E7 tiendas
- XTRAFAST 96Confirmada por nuestro taller
- XTRAFAST 120Confirmada por nuestro taller
Por confirmarPor confirmar
- Saunier Duval Isofast 24EF1 origen: Sercatec
- Saunier Duval Isomax Condens F 35 E1 origen: EasySAV
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos verificados y leídos en esta unidadIdentificación y códigos del repuesto
- Designación marcada
- 90010460ed02 / etiqueta 105302 H
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Características y marcados técnicos
- Fusible serigrafiado
- 125 mAT
- Reles visibles
- 4 RT314024; no demostrar capacidad global de placa
- Potenciometros visibles
- 2 marcados 10K A
- Transformador visible
- CECLA 47615 A / SF 6124 03 / Conforme EN 60 742
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Datos de nuestro inventario
- Relés montados RT314024
- 10 A / 250 VAC
- Condensador electrolítico
- 1000 μF
Anotados al recibir la pieza; sin contrastar con el fabricante.
Síntomas de que puede fallar
Lo que revisa el técnicoLa caldera no enciende o no responde a ningún mando.
Primera señal que cita Climatización Ibérica.
Códigos de error erráticos en la pantalla.
Otra señal según esa tienda; mira cada código en el manual.
Relés pegados o pistas quemadas, o reinicios inesperados.
Según Climatización Ibérica; los reinicios, en el ciclo de calefacción o ACS.
En Futura-Sciences (2015), un usuario cambió la placa por una 05724800 y la avería volvió al activar la calefacción. Después un técnico cambió el boitier d'allumage, y el autor dio el fallo por resuelto y lo atribuyó a esa pieza, no a la placa.
Antes de cambiar la placa
Lo que revisa el técnicoAnota los ajustes
Fotografía puentes e interruptores antes de desmontarla; el usuario del foro copió la configuración.
Monta con un técnico
Caldera de gas: que la monte un técnico cualificado.
Preguntas frecuentes
8 preguntas¿Cómo identifico esta placa y qué códigos debo comparar?
La referencia de recambio es la 05724800 (algunas tiendas escriben 5724800). ESC Grossiste, Pièces Express y Fausto Ricambi muestran también 57248 junto a la placa, sin decir que sea la misma. Esta unidad marca 90010460ed02 y 105302 H, más N00349, YL1548E y 86A0 en el circuito integrado. Compáralos con los de tu placa.
¿Sirve para mi Isomax C 28 E?
Sí. Nuestro taller la ha confirmado para la Isomax C 28 E. Pièces Express da la 05724800 como referencia de fabricante del circuito impreso en su lista de la Isomax C 28 E posterior a 1993; también ESC Grossiste, Jean-Paul Guy, Sercatec, Tecno Frasca, Fausto Ricambi, Climatización Ibérica y un foro.
¿Sirve para las Isofast (C/F 28 E, C 28 E NOx, C/F 35 E, C 24 E V) o la Isomax F 28 E?
Sí, según varias tiendas. Nuestro taller solo ha confirmado la Isomax C 28 E. ESC Grossiste, Jean-Paul Guy, Sercatec, Tecno Frasca y Fausto Ricambi dan la 05724800 para todas ellas. EasySAV, para las seis Isofast; Climatización Ibérica, para todas menos la Isofast C 24 E V.
¿Sirve para la Xtrafast 96 o la Xtrafast 120?
No podemos confirmarlo. Tres tiendas británicas listan la 05724800 en variantes Combi NG o Glowworm, que no damos por la misma designación: Direct Heating Spares (Xtrafast 96 y 120 Combi NG), The Part Center (Glowworm Xtrafast 96) y Heating Spare Parts (Glowworm Xtrafast 120). Compara los marcados de tu placa con 90010460ed02 y 105302 H o llama al 919 931 595.
¿Y para la Isomax C 28 E2, la Isofast 24EF, las Xtrafast u otras calderas que citan las tiendas?
Ninguna está entre las confirmadas por nuestro taller. En las páginas leídas, un solo origen da cada una de estas: Jean-Paul Guy (Isomax C 28 E2), Sercatec (Isofast 24EF), EasySAV (Isomax Condens F 35 E) y Direct Heating Spares (Isofast F 28 E Combi NG). Las Xtrafast 96 y 120 tienen dos orígenes británicos cada una. Compara los marcados o llama al 919 931 595 con una foto de la etiqueta.
¿Qué síntomas apuntan a esta placa?
Según Climatización Ibérica: no enciende o no responde, códigos de error erráticos, relés pegados o pistas quemadas y reinicios inesperados. No es una tabla oficial de averías: que un técnico confirme el diagnóstico antes de cambiar la placa.
¿Quién debe montarla y qué hay que revisar al cambiarla?
Un técnico cualificado: va en una caldera de gas. Antes de desmontar, fotografía puentes e interruptores: el usuario del foro copió la configuración de su placa (sin puente en el 4 e interruptor 3 del switch 2 en ON). Compara el fusible: esta unidad marca 125 mAT y Pièces Express lista uno de 125 mA (S54081) como pieza aparte.
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
Cómo hemos verificado esta ficha
Saunier Duval ISOMAX C 28 ECompatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes
12 orígenes (11 tiendas y un foro) dan la 05724800 como circuito impreso de Isofast e Isomax; ninguno es oficial. Tres muestran también 57248, sin decir que sea la misma.
Fuentes consultadas
- Pièces Express: Isomax C 28 ERéf fabricant 05724800
- ESC Grossiste: circuit imprimé8 calderas; «Référence : 57248»
- Jean-Paul Guy: circuit impriméIsofast e Isomax
- Sercatec: tarjeta Isofast / Isomax9 modelos
- EasySAV: circuit impriméRéf. fabricant 5724800
- Direct Heating Spares: placa 5724800MPN 05724800; Xtrafast Combi NG
- Climatización Ibérica: placa7 modelos; síntomas
- Futura-Sciences: Isomax C28ECaso real
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
