Placa electrónica Saunier Duval IRIS1.0735004 V087_CPrecio a consultar
Saunier DuvalFotos de esta unidad
1 / 3

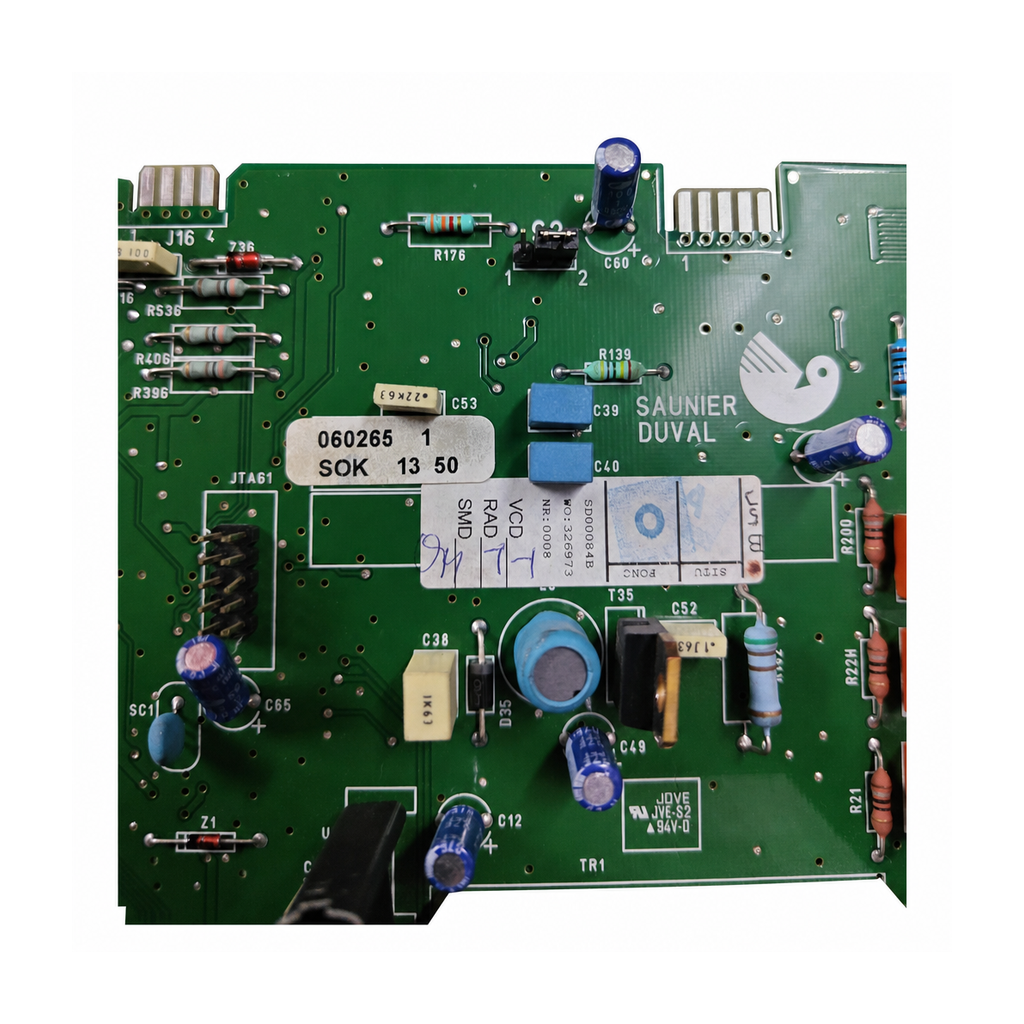

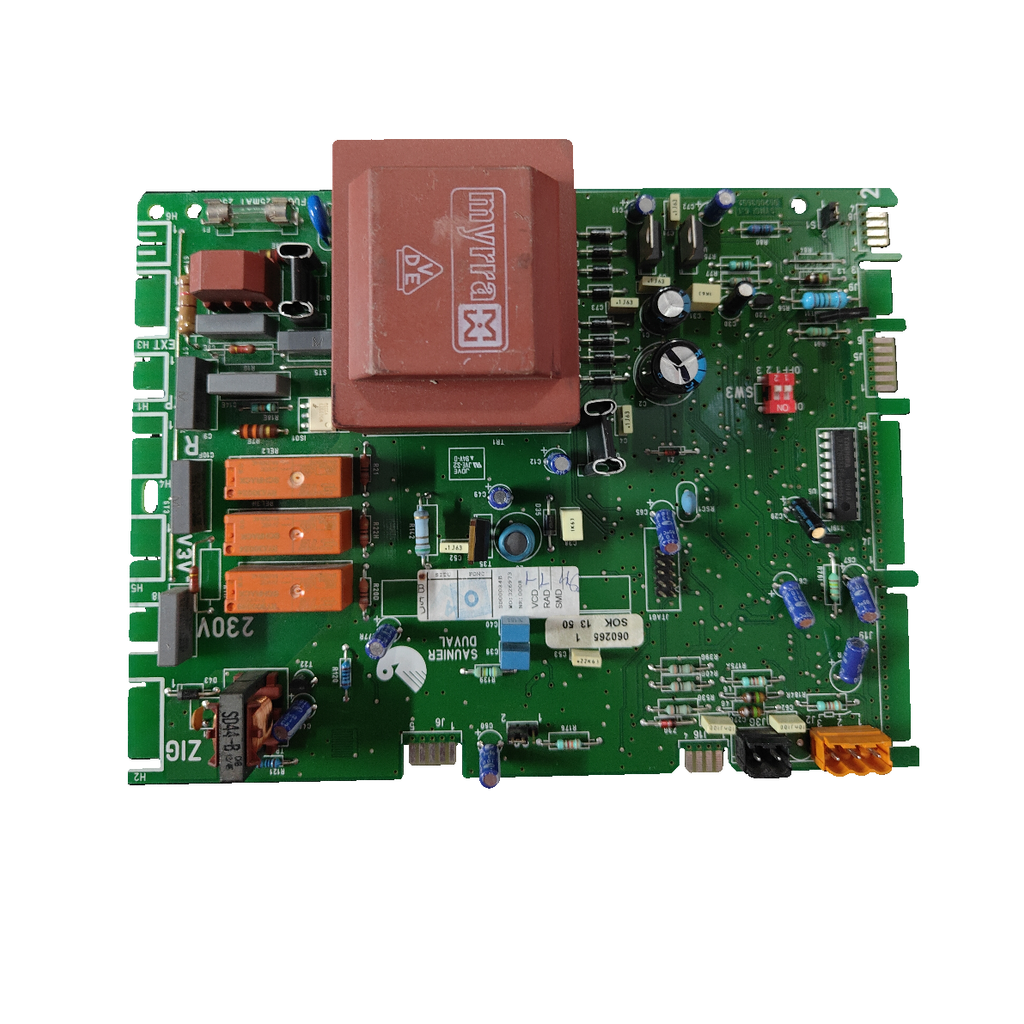

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
Saunier DuvalCompatibilidad confirmada
Placa electrónica Saunier Duval JVE-S2 · 0602651 para Isofast F35 E2
Código del circuitoJVE-S2
La 0602651 (SOK 13 50) es una placa electrónica Saunier Duval con circuito JVE-S2, confirmada por nuestro taller para la Isofast F35 E2. Trabaja a 230 V. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- JVE-S2 · 0602651 · SOK 13 50
- Serigrafía 230 V
- Fusible F1 3,15 A / 250 V
- Isofast F35 E2 (taller)
Todos los códigos de esta unidad2
- Código del circuito
- JVE-S2
- SKU Ecoklima
- PLC025
Son marcados de la propia pieza y datos del taller. Ninguna fuente abierta une 0602651, SOK 13 50 ni SD00084B a una referencia de catálogo. Un vendedor escribe JVE-S2 junto a 0020171222 (ver confuse); un catálogo industrial lista «JVE-S2 94V-0» como placa JOVE, sin caldera.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosEs la placa electrónica que controla el funcionamiento de la caldera. Se sospecha de ella cuando la caldera no responde o da errores sin causa mecánica y ya se han descartado la alimentación, el fusible y los conectores.
Compruébalo en tu placa
- Busca en la placa los marcados 0602651 y SOK 13 50 y el marcado JVE-S2 (con JDVE). También lleva SD00084B.
- Comprueba el selector SW3 (3 posiciones, marcado ON/OFF y 1-2-3), el fusible F1 (3,15 A / 250 V) y la serigrafía 230 V: deben ser como en las fotos.
- No la confundas con 57248 o 05724800 (Isofast F 35 E sin E2) ni con 0310144400L12 o S1047000 (F35 E H-MOD): son otros códigos.
- Mira el modelo exacto en la placa de características de tu caldera: la que confirma nuestro taller es la Isofast F35 E2.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
| 0602651 | Código marcado en la placa, junto a SOK 13 50 |
|---|---|
| SOK 13 50 | Marcado junto al 0602651 (también escrito SOK1350) |
| JVE-S2 | Código del circuito (marcado en la placa); también marcado JDVE y 94V-0 |
| SD00084B | Código marcado en la placa; es también el modelo indicado en nuestro inventario |
| SD000648 | Referencia indicada en nuestro inventario |
| MO 326973 | Marcado interno de la placa (también WO:326973 y NP 0008) |
No la confundas con
- 57248Circuito impreso que un listado de recambios da para la Isofast F 35 E (sin E2) · Es otro código; ningún listado lo une a 0602651 ni a JVE-S2
- 05724800 / 5724800Placa que varias tiendas dan para las Isofast F28E y F35E (sin E2); una la da como sustituta del 57248 · Otro código; ninguna de esas páginas cita E2 ni los marcados de esta placa
- 0310144400L12 / S1047000Placas que dos tiendas españolas dan para la Isofast F35 E H-MOD (una cada código) · Variante vecina con otros códigos; ninguna cita 0602651 ni la F35 E2. No consta si H-MOD y E2 son la misma caldera
- 0020171222Placa que un anuncio escribe junto a JDVE JVE-S2 para Protherm Gepard y Saunier Duval Themaclassic 2016 · Un solo vendedor, sin 0602651 ni Isofast: no consta que sea esta pieza
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Saunier Duval Isofast F35 E2Confirmada por nuestro taller
No sirve para
- Saunier Duval Isofast F 35 E (sin E2)Sus listados de recambios dan otras placas: 57248 y 05724800
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónIdentificación y códigos del repuesto
- Código marcado
- 0602651; SOK 13 50
- Código marcado
- JDVE; JVE-S2; 94V-0
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Características y marcados técnicos
- Serigrafia de tension
- 230 V
- Serigrafia de conmutador
- SW3; ON; OFF; 1; 2; 3
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Datos de nuestro inventario
- Fusible F1
- 3,15 A / 250 V
- Selector SW3
- 3 posiciones; marcado ON/OFF y 1-2-3
- Subcomponente transformador integrado
- marcado myrra
- Marcajes internos
- MO 326973; NP 0008
- Marcajes de placa
- VCD; RAD; SMD
- Código marcado
- 0602651; SOK 13 50; SD00084B; WO:326973; NR:0008
Anotados al recibir la pieza; sin contrastar con el fabricante.
Antes de cambiar la placa
Lo que revisa el técnicoRevisa el fusible F1
La placa lleva F1 de 3,15 A / 250 V. Si lo cambias, usa el mismo calibre.
Mira el selector SW3
Tiene 3 posiciones, marcadas ON/OFF y 1-2-3. Fíjate en cómo está el de tu placa antes de desmontarla.
Monta con un técnico
La placa trabaja a 230 V y gobierna la caldera.
Preguntas frecuentes
8 preguntas¿Cómo identifico esta placa y qué marcados debo comparar?
Los códigos marcados son 0602651 y SOK 13 50 (también SOK1350), juntos. El circuito lleva marcado JVE-S2, con JDVE, y la placa marca además SD00084B, MO 326973 y NP 0008. Marca 230 V, tiene un selector SW3 de 3 posiciones (ON/OFF y 1-2-3) y el transformador integrado va marcado myrra.
¿Sirve para mi Saunier Duval Isofast F35 E2?
Sí. Nuestro taller ha confirmado esta placa para la Isofast F35 E2. No hemos encontrado ningún despiece oficial de la F35 E2 ni ninguna tienda que cite 0602651 o SOK 13 50 con ella: la confirmación es la de nuestro taller. Compara igualmente los marcados con los de tu placa.
¿Sirve para la Isofast F 35 E (sin E2), la F35 E H-MOD u otra caldera?
No la damos por válida: solo tenemos confirmación del taller para la F35 E2. Los listados de recambios de la F 35 E (sin E2) dan otras placas, 57248 y 05724800, y dos tiendas dan para la F35 E H-MOD 0310144400L12 y S1047000. Ninguna cita 0602651. Envíanos desde Contacto una foto de la etiqueta de la placa y de la placa de características de tu caldera, o llama al 919 931 595.
¿Qué significan 0602651, SOK 13 50, JVE-S2 y SD00084B?
Son marcados leídos en la placa: 0602651 y SOK 13 50 van juntos, JVE-S2 (con JDVE) es el código del circuito marcado en la placa y SD00084B otro código marcado. SD000648 es la referencia indicada en nuestro inventario: no la confundas con SD00084B. JVE-S2 no basta por sí solo: un catálogo industrial lo lista como tipo de placa JOVE y un anuncio lo escribe junto a otra placa Saunier Duval.
¿Es la misma placa que el 0020171222 de Protherm Gepard o Themaclassic?
Un anuncio ucraniano (vendedor Kotelzip) escribe JDVE JVE-S2 junto al 0020171222, placa que da para Protherm Gepard (2015-2017) y Saunier Duval Themaclassic 2016. Es un solo vendedor y no cita 0602651, SOK 13 50 ni la Isofast, así que no damos el 0020171222 como referencia de esta pieza.
¿Qué fusible y selector lleva, y coincide con el manual de otras Isofast?
Marca 230 V, lleva el fusible F1 de 3,15 A / 250 V y un selector SW3 de 3 posiciones (datos de nuestro taller). El manual oficial de las Isofast C 28 E, F 30 E H-MOD 3S, C 35 E y F 35 E H-MOD 3S habla de un fusible de 200 mA en neutro, y una notice de 1998 de otras Isofast, de un switch SW1 de 7 interruptores. No nombran la F35 E2 ni esta placa: compara con la tuya antes de cambiar el fusible.
¿Quién debe montar esta placa?
Un técnico cualificado. La placa trabaja a 230 V. Antes de tocar nada hay que cortar la alimentación eléctrica y, si tu caldera funciona con gas, cerrar la llave de gas.
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
Cómo hemos verificado esta ficha
Saunier Duval JVE-S2Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia
Isofast F35 E2 confirmada por nuestro taller. Ninguna fuente abierta une 0602651 con la pieza ni con una caldera, y no hay despiece oficial de la F35 E2 entre lo leído. Un vendedor escribe JVE-S2 junto a 0020171222 (Protherm Gepard, Themaclassic 2016).
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
