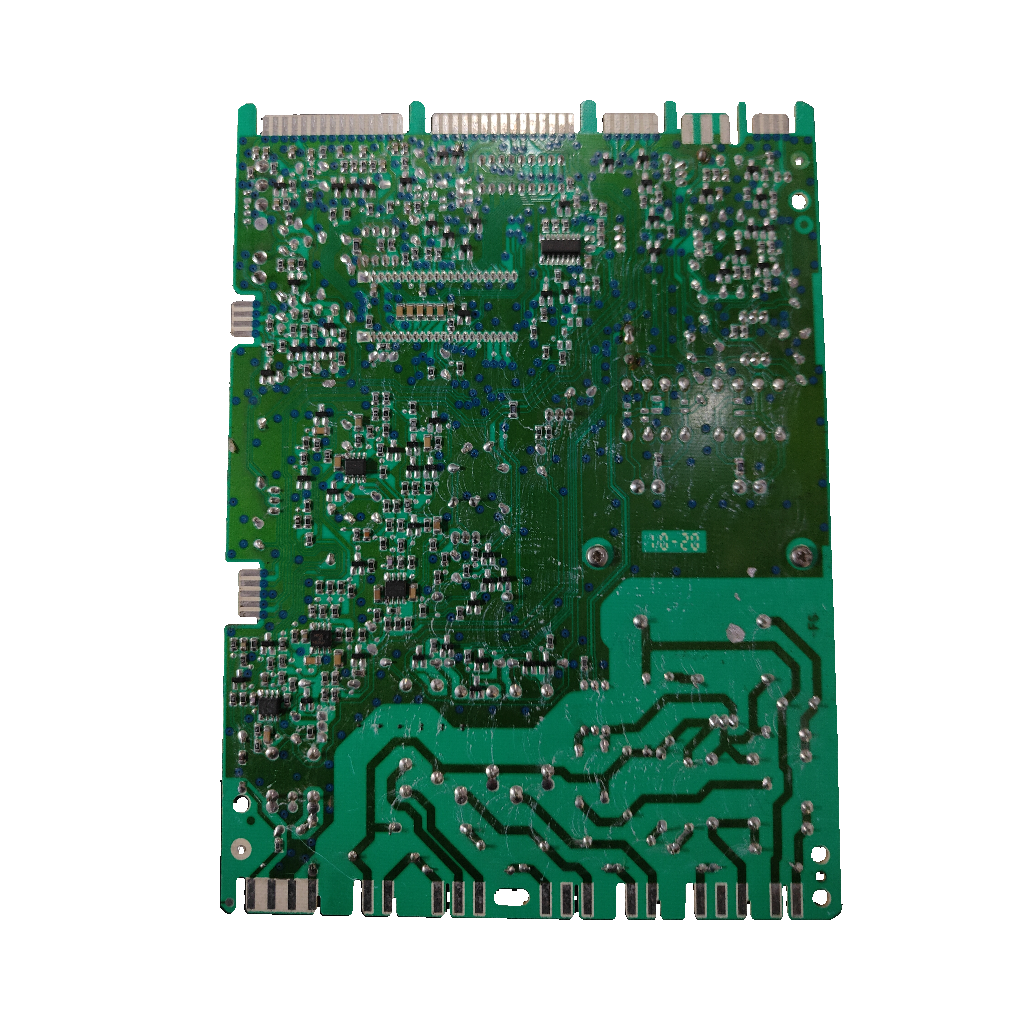

Placa electrónica Saunier Duval MOD.2 · 1160111 F · 0310123100C3 para Isofast F 28 E1: Placa completa e identificador ampliado

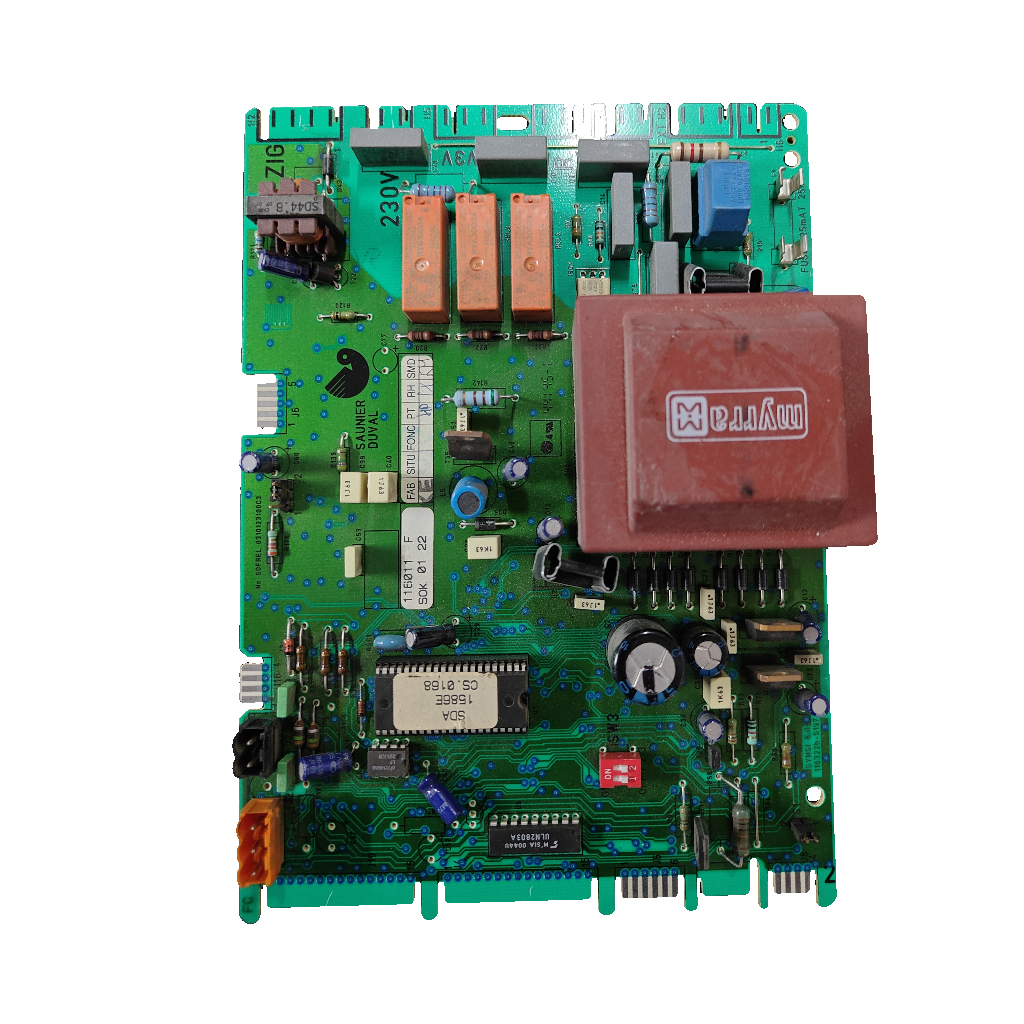

Placa electrónica Saunier Duval MOD.2 · 1160111 F · 0310123100C3 para Isofast F 28 E1: vista 2

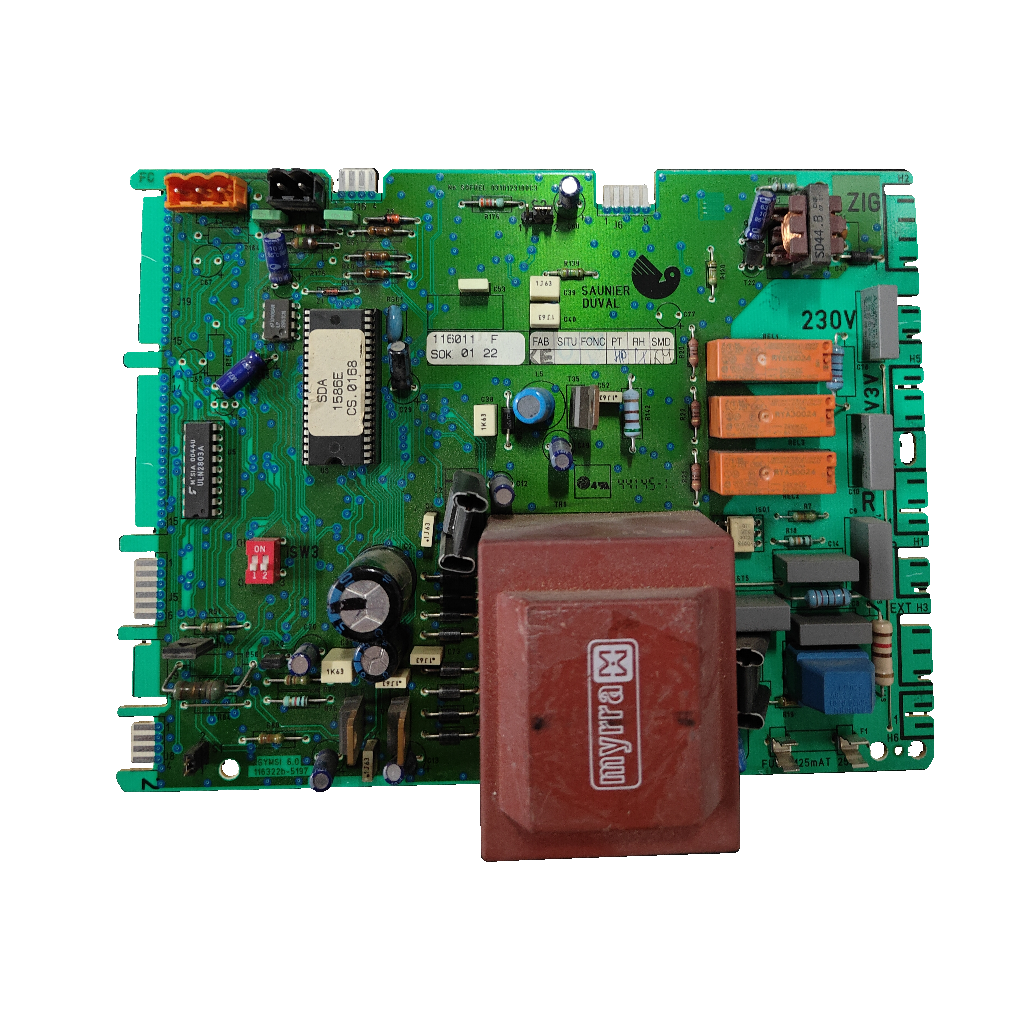

Placa electrónica Saunier Duval MOD.2 · 1160111 F · 0310123100C3 para Isofast F 28 E1: vista 3

Placa electrónica Saunier Duval MOD.2 · 1160111 F · 0310123100C3 para Isofast F 28 E1: vista 4

Saunier DuvalFotos de esta unidad

1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval MOD.2 · 1160111 F · 0310123100C3 para Isofast F 28 E1

Código del circuito0310123100C3

Placa electrónica Saunier Duval MOD.2, con los códigos 1160111 F, SFL 01/03 y 0310123100C3, confirmada por nuestro taller para la Isofast F 28 E1. Otras Isofast e Isomax E1/E2, por confirmar. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Alimentación 230 V
DIP de 2 posiciones
Fusibles 125 y 250 mA T
Circuito 0310123100C3

Todos los códigos de esta unidad3

Código del circuito: 0310123100C3
Modelo: MOD.2
SKU Ecoklima: PLC013

S10190 figura como «Circuit principal» en listas de recambios de cuatro calderas de esta ficha, pero ninguna fuente lo une con los códigos de esta placa: sigue por confirmar.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica Saunier Duval MOD.2. Identificación marcada: 1160111 F; SFL 01/03. Según nuestro taller, lleva conmutador DIP de 2 posiciones y fusibles F1 de 125 mA T y F03 de 250 mA T, y va serigrafiada para 230 V.

Compruébalo en tu placa

Busca en la placa los códigos marcados 1160111 F y SFL 01/03 y el circuito integrado SDA 1586E CS.0168. El código del circuito es 0310123100C3.
Comprueba tu caldera: nuestro taller ha confirmado la placa para la Isofast F 28 E1. Para otras Isofast (F 35 E1, C 28 E1, C 28 E1 NOx, C 35 E1, C 24 E V1) e Isomax (C 28 E2, F 28 E2) no hay fuente externa: compara los códigos.
No te fíes solo del nombre: una Isofast F 28 E, F 35 E o C 28 E, o una Isomax C/F 28 E, sin E1/E2 lleva otro circuito impreso (57248 / 5724800 según las fuentes leídas, salvo c-o-k.ru, sin modelo legible, y electrotodo.de, que da S1019000 para la C 28 E).
Compara también el conmutador DIP de 2 posiciones y los fusibles F1 (125 mA T) y F03 (250 mA T, 250 V) de tu placa con los de esta.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos. ¿Dudas? Envíanos desde Contacto una foto de tu placa y de la placa de características de la caldera.

Códigos de esta pieza

1160111 F	Código marcado en la placa (principal)
SFL 01/03	Código marcado en la placa
SDA 1586E CS.0168	Circuito integrado de la placa
0310123100C3	Código del circuito (PCB)
116011 F	Grafía que figura en la ficha del taller
PECSDIF28E1	Código interno (España)
Pe8411026	Código interno (España)
ULN2803A	Circuito integrado de la placa
S10190	«Circuit principal» en las listas de recambios de Isofast F 28 E1, C 28 E1 NOx, C 35 E1 e Isomax C 28 E2; por confirmar que sea esta placa

No la confundas con

57248 / 5724800Circuito impreso de las Isofast e Isomax «E» (F 28 E, F 35 E, C 28 E) · Una lista de recambios de la Isofast F 28 E (piecesxpress) y dos tiendas (arbobari.it, electrostandard) lo dan para las versiones sin E1/E2; nuestro taller solo ha confirmado la F 28 E1. Una lista de c-o-k.ru de Isomax C/F 28 E y E2 da 05724800 y S1019000 como placa, sin modelo legible, y electrotodo.de da S1019000 para la Isofast C 28 E. Electrostandard lo lista también para «C/F 24/28/35 E/EV/E Nox» sin aclarar qué es «EV»
S1019000 / 10190 / PCM28044Circuito impreso o módulo electrónico de Isofast E1 e Isomax E2 en tiendas · Otra referencia que tiendas dan para calderas de esta ficha (Isofast E1, Isomax E2): S1019000, 10190 o PCM28044. La lista de c-o-k.ru de Isomax C/F 28 E y E2 también da S1019000 como placa, sin modelo legible. Ninguna fuente la une con 1160111 F ni con 0310123100C3, así que no se da como equivalente ni se descarta
S10723Tarjeta de interfaz de la Isofast C 28 E-A · Otra pieza y otra caldera: no es la placa MOD.2

Calderas en las que va

7 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Isofast F 28 E1 (F28 E1)Confirmada por nuestro taller
Isofast F 35 E1Confirmada por nuestro taller
Isofast C 28 E1Confirmada por nuestro taller
Isofast C 35 E1Confirmada por nuestro taller
Isofast C 24 E V1Confirmada por nuestro taller
Isomax C 28 E2 (E204/E205)Confirmada por nuestro taller
Isomax F 28 E2 (E204/E205)Confirmada por nuestro taller

Por confirmarPor confirmar

Saunier Duval Isomax C 28 E2 y F 28 E2 (E204/E205)Por confirmar: ninguna fuente externa las une con esta placa; compara el código de tu placa

No sirve para

Saunier Duval Isofast F 28 E (sin E1)Circuito impreso 57248 en la lista de recambios de la F 28 E (piecesxpress); también 05724800 (EAN) en arbobari.it y 5724800 en electrostandard
Saunier Duval Isofast F 35 E y C 28 E, Isomax C 28 E y F 28 E (sin E1/E2)SD57248 (EAN 05724800) según arbobari.it y 5724800 según electrostandard (la F 35 E, solo en electrostandard). Reservas: c-o-k.ru da 05724800 y S1019000 sin modelo legible; electrotodo.de da S1019000 para la Isofast C 28 E (lista cortada, sin confirmar)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de listas de recambios

Fusible de 125 mA en listas de recambios de calderas de esta ficha: S54081 en las listas de Isofast F 28 E1, C 28 E1 NOx, C 35 E1 e Isomax C 28 E2; S5408100 en easysav (que lo sitúa en la placa principal) y en la lista de c-o-k.ru de Isomax C/F 28 E y E2. No acredita el F1 de esta placaListas de recambios y fichas de tienda

Características y marcados técnicos

Alimentacion serigrafiada: 230 V

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Subcomponente F1: fusible 125 mA T
Subcomponente F03: fusible 250 mA T, 250 V
Conmutador DIP: 2 posiciones

Antes de cambiar la placa

Lo que revisa el técnico

Revisa los fusibles

Esta placa lleva F1 de 125 mA T y F03 de 250 mA T, 250 V. Las listas de recambios de varias Isofast e Isomax de esta ficha dan S54081 para un fusible de 125 mA, sin ligarlo a esta placa. Comprueba los de tu placa antes de darla por averiada.

Conmutador DIP de 2 posiciones

Anota la posición de los interruptores antes de desmontarla. El manual de 1998 de las Isofast E (sin E1) describe un switch SW1 de 7 interruptores: consúltanos antes de copiar esos ajustes.

Atención al 230 V

La placa va serigrafiada para 230 V (etiqueta).

Preguntas frecuentes

8 preguntas

¿Cómo identifico esta placa Saunier Duval MOD.2?

Busca en la placa los códigos marcados 1160111 F y SFL 01/03 y el circuito integrado SDA 1586E CS.0168. El código del circuito es 0310123100C3. Nuestro taller recoge también 116011 F y los códigos internos PECSDIF28E1 y Pe8411026. Compáralos con los de tu placa antes de pedirla.

¿Sirve para mi Isofast F 28 E1 o mi Isomax E2?

Sí para la Isofast F 28 E1: nuestro taller la ha confirmado. Para otras Isofast (F 35 E1, C 28 E1, C 28 E1 NOx, C 35 E1, C 24 E V1) y para las Isomax C 28 E2 y F 28 E2 (E204/E205) ninguna fuente externa une esta placa con ellas. Las listas de recambios que hemos leído no citan sus códigos; el más cercano es S10190 («Circuit principal»), sin confirmar. Compara los códigos de tu placa o envíanos una foto desde Contacto.

¿Sirve para una Isofast o Isomax «E» sin E1 ni E2?

No lo hemos confirmado. Una lista de recambios de la Isofast F 28 E y dos tiendas dan a la F 28 E, la C 28 E y la F 35 E sin E1/E2 otro circuito impreso: el 57248 (SD57248 / 5724800); la F 35 E, solo en una tienda. Una tienda alemana (electrotodo.de) da S1019000 para la Isofast C 28 E, y una lista de c-o-k.ru de Isomax C/F 28 E y E2 da 05724800 y S1019000 sin modelo legible. Nuestro taller solo ha confirmado esta placa para la Isofast F 28 E1. Si la tuya es una «E», envíanos desde Contacto una foto de tu placa.

¿Es la misma placa que la S10190, la S1019000 o el módulo 10190 de otras tiendas?

No podemos afirmarlo. Las listas de recambios de la Isofast F 28 E1, C 28 E1 NOx y C 35 E1 y de la Isomax C 28 E2 dan S10190 como «Circuit principal». Varias tiendas venden S1019000 o 10190 (PCM28044) para Isofast E1 e Isomax E2, y la lista de c-o-k.ru de Isomax C/F 28 E y E2 da S1019000 como placa sin modelo legible. Ninguna fuente une estos códigos con 1160111 F ni con 0310123100C3: compara antes de pedir.

¿Por qué aparecen 1160111 F y 116011 F?

Nuestro taller recoge las dos grafías: 1160111 F es el código marcado en la placa y 116011 F la referencia indicada en su ficha. Si tu placa lleva una u otra, o una letra final distinta, compáralas carácter a carácter y envíanos una foto desde Contacto.

¿Qué fusibles y qué conmutador DIP lleva?

Según nuestro taller: fusible F1 de 125 mA T, fusible F03 de 250 mA T y 250 V, conmutador DIP de 2 posiciones y circuito integrado ULN2803A. Las listas de recambios de varias Isofast e Isomax de esta ficha dan S54081 para un fusible de 125 mA; la ficha de easysav (S5408100) lo sitúa en la placa principal. Ninguna lo liga a esta placa.

¿A qué tensión va serigrafiada la placa?

La placa va serigrafiada para 230 V, según nuestro taller. Es un dato del ejemplar fotografiado, no una medición de funcionamiento.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval MOD.2

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Confirmada por el taller para la Isofast F 28 E1. Ninguna fuente externa leída une los códigos de la placa con ninguna caldera: hay listas con S10190, tiendas con S1019000/10190 y una lista de c-o-k.ru sin modelo legible, pero ninguna las une con esta placa.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
