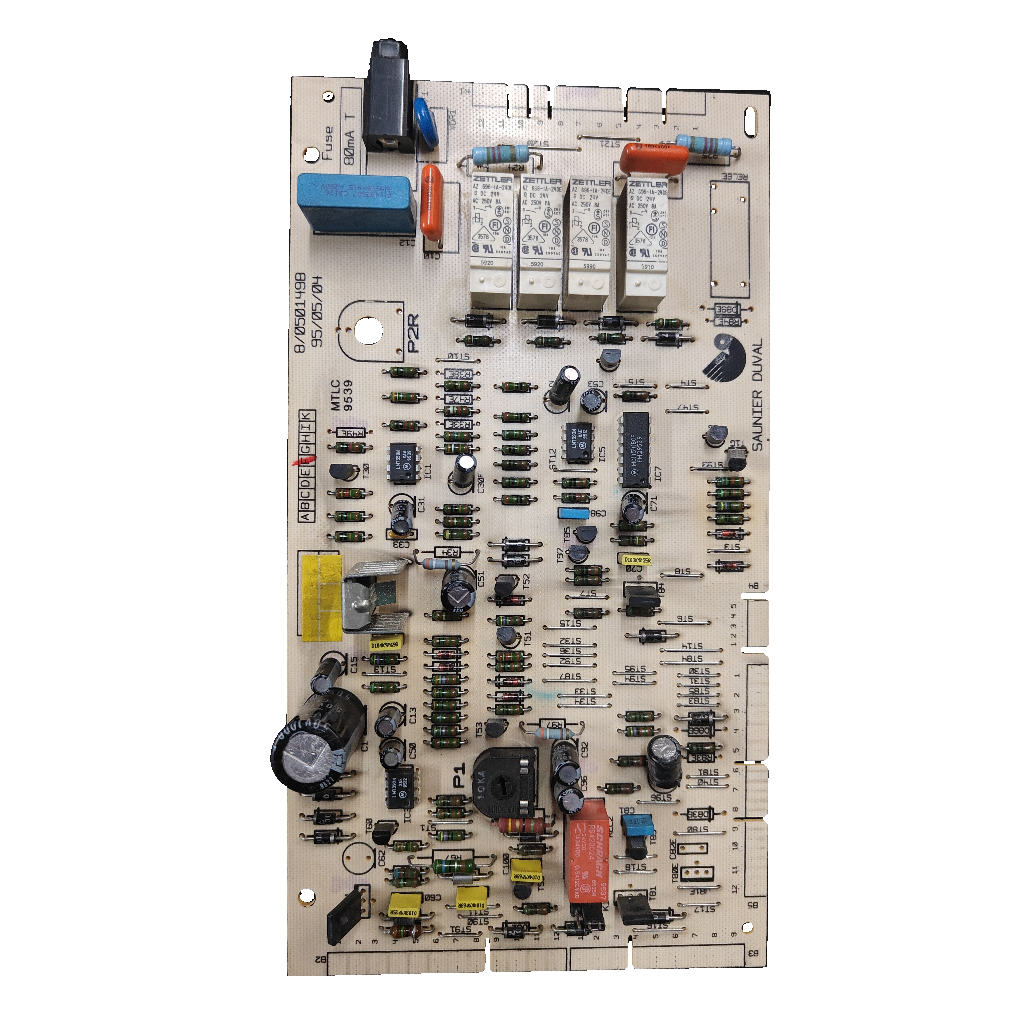

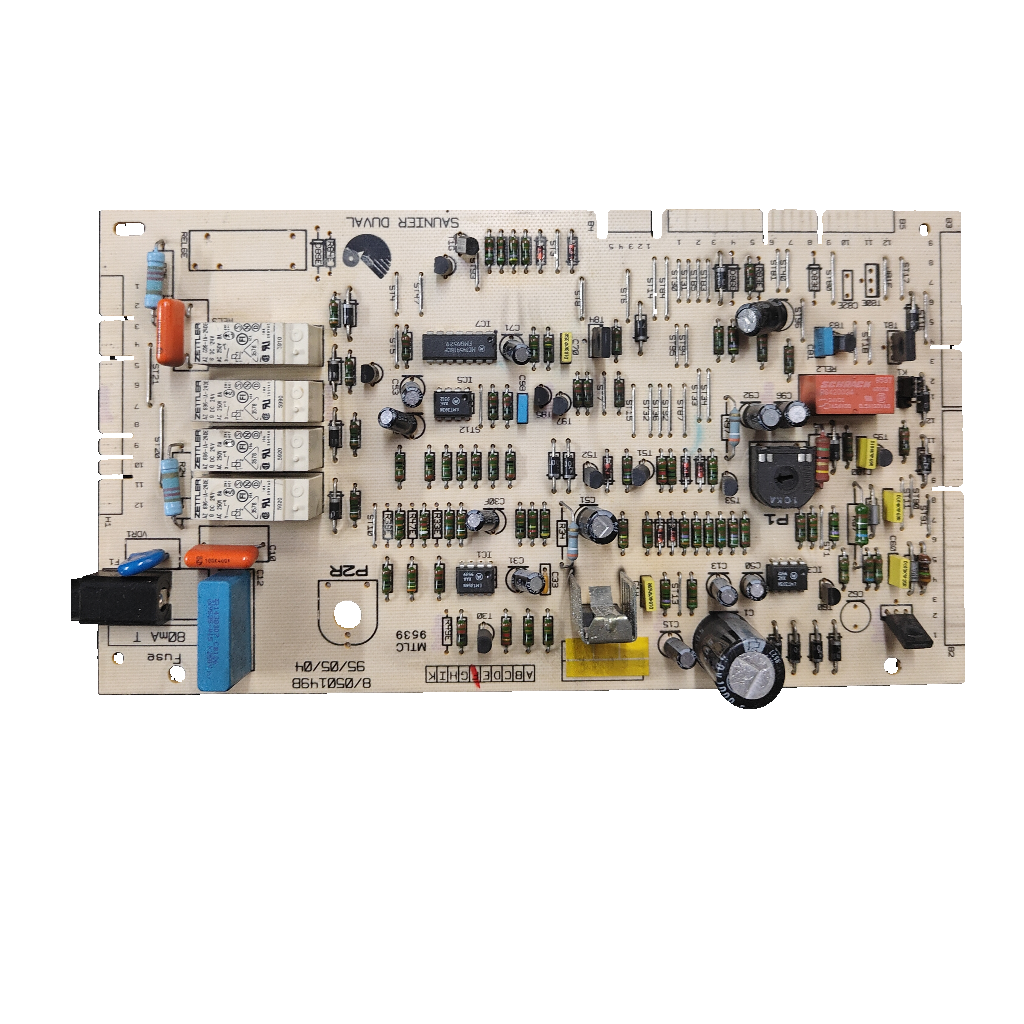

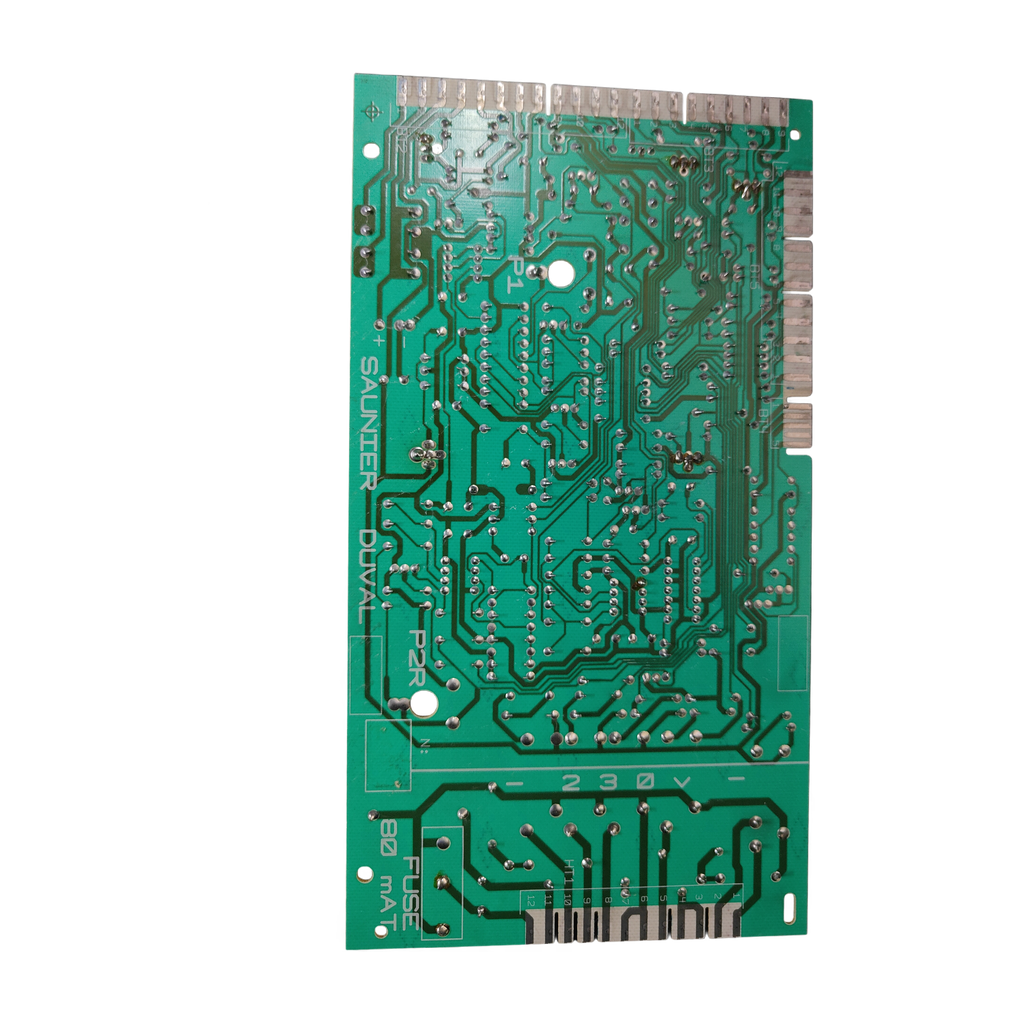

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
Saunier DuvalCompatibilidad confirmada
Placa electrónica Saunier Duval MTLC 9539 · 8/050149B para Thelia 23
Código del circuito8/050149B
La 8/050149B (marcada MTLC 9539) es una placa electrónica Saunier Duval que nuestro taller ha confirmado para la caldera Thelia 23. Lleva un relé Zettler AZ696-1A-24DE y marca 230 V. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Thelia 23 (taller)
- Circuito 8/050149B
- Relé Zettler AZ696-1A-24DE
- Marca 230 V · fusible 80mAT
Todos los códigos de esta unidad3
- Código del circuito
- 8/050149B
- Modelo
- MTLC 9539
- SKU Ecoklima
- PLC117
No hemos encontrado una referencia de recambio Saunier Duval que una este circuito con la Thelia 23: la compatibilidad la confirma nuestro taller. Compara siempre el código impreso en tu placa.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosPlaca electrónica de la caldera Saunier Duval Thelia 23. Monta un relé Zettler AZ696-1A-24DE y lleva serigrafiado un fusible 80mAT. Antes de sospechar de ella conviene comprobar la alimentación y el fusible.
Compruébalo en tu placa

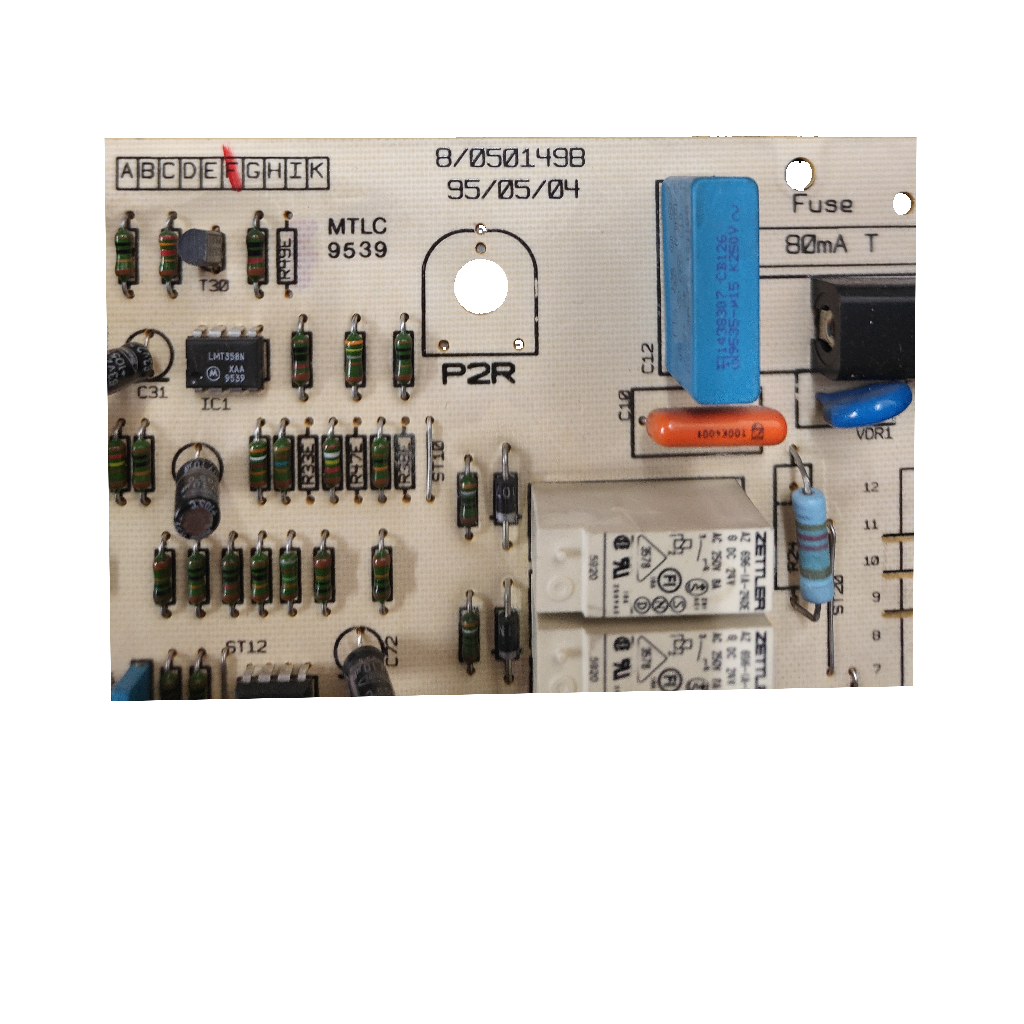

- Busca en la placa el código 8/050149B y la designación MTLC 9539; esta unidad marca también 95/05/04.
- Comprueba el relé Zettler AZ696-1A-24DE, el marcado de 230 V y la serigrafía del fusible (80mAT).
- No la confundas con otras placas de la familia: una tienda de despieces da 05712700 para la Thelia 23 y 05712800 para la Thelia 23 E, ambas posteriores a 1993. Compara el código impreso, no solo el modelo.
- Nuestro taller ha confirmado esta placa solo para la Thelia 23. Mira el modelo en la placa de características de tu caldera.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
| 8/050149B | Código del circuito marcado en la placa; una tienda lo cita como versión electrónica Saunier Duval (también se escribe 8050149B o 050149B) |
|---|---|
| MTLC 9539 | Designación marcada (MTLC) y número 9539 |
| 95/05/04 | Otro código marcado en la placa; ninguna fuente lo explica |
| AZ696-1A-24DE | Relé Zettler montado en la placa (bobina DC 24 V; contactos AC 250 V) |
| LM358N | Componente marcado en la placa |
| MC14518BCP | Componente marcado en la placa |
No la confundas con
- 05712700Circuito impreso Saunier Duval que tiendas de recambios dan para la Thelia 23 posterior a 1993, la Thelia 623 y la Thema F 23 (una lo escribe 5712700) · Es otro código y ninguna de esas tiendas cita 8/050149B. Compara el código impreso en tu placa.
- 05712800Circuito impreso Saunier Duval que la misma tienda da para la Thelia 23 E posterior a 1993 · Es otro código; no cita 8/050149B.
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Saunier Duval Thelia 23Confirmada por nuestro taller
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónRelé AZ696 de la placa (ficha de Zettler, valores de la serie)
- Fabricante y serie
- Zettler · serie AZ696Ficha Zettler AZ696
- Contactos
- 10 A a 250 V AC (uso general, 70 °C)Ficha Zettler AZ696
- Conmutación máxima
- 240 V DC o 440 V ACFicha Zettler AZ696
- Bobina de 24 V DC
- Conexión mín. 16,8 V · máx. 54,0 V · 2200 Ω ±10 %Ficha Zettler AZ696
- Tiempos típicos
- Operación 10 ms · liberación 5 msFicha Zettler AZ696
Identificación y códigos del repuesto
- Código marcado
- 9539; 8/050149B; 95/05/04
- Código marcado
- LM358N; MC14518BCP
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Características y marcados técnicos
- Serigrafia de fusible
- 80mAT
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Marcados de esta unidad
- Marcado de tensión
- 230 V
- Fusible de entrada/subconjunto
- 2 A mAT
- Relés ZETTLER AZ 696-1A-24DE
- bobina DC 24 V; contactos AC 250 V
- Aplicación indicada en inventario
- THELIA 23
Antes de cambiar la placa
Lo que revisa el técnicoRevisa los fusibles
La placa lleva serigrafiado 80mAT y nuestro inventario anota un fusible de entrada/subconjunto de «2 A mAT». Compruébalos antes de dar la placa por averiada.
Monta con un técnico
Marca 230 V: que la monte un técnico cualificado.
Preguntas frecuentes
8 preguntas¿Cómo identifico esta placa electrónica?
Busca el código 8/050149B y la designación MTLC 9539. Esta unidad marca además 95/05/04, el relé AZ696-1A-24DE y los componentes LM358N y MC14518BCP. Compara el código del circuito, no solo la forma de la placa.
¿Sirve para mi Saunier Duval Thelia 23?
Sí. Nuestro taller ha confirmado esta placa para la Thelia 23. Ninguna web que hayamos podido abrir lo cita junto a un modelo de caldera: openclima solo lo asocia a Saunier Duval, sin modelo. Un despiece de tienda da para la Thelia 23 posterior a 1993 otro circuito, el 05712700; compara el código impreso en tu placa.
¿Sirve para la Thelia 23 E?
Nuestro taller solo la ha confirmado para la Thelia 23. Una tienda de despieces lista para la Thelia 23 E posterior a 1993 el circuito 05712800, otro código. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera, o llama al 919 931 595.
¿Es lo mismo que la placa 05712700 que dan las tiendas de recambios?
No lo sabemos. Pièces Express da el circuito Saunier Duval 05712700 para la Thelia 23, la Thelia 623 y la Thema F 23 posteriores a 1993, y Heating Spare Parts lo da para la Thelia 623 y la 623 NC. Ninguna cita 8/050149B y ninguna fuente abierta une ambos códigos. Si tu placa marca 8/050149B, es esta; si marca otro código, compáralo antes de pedirla.
¿Qué significan MTLC 9539, 8/050149B y 95/05/04?
8/050149B es el código del circuito y MTLC 9539 la designación marcada (MTLC) con su número. Una tienda cita el 8/050149B como placa electrónica original Saunier Duval. El 95/05/04 también figura marcado, pero ninguna fuente lo explica. Los códigos marcados no acreditan compatibilidad con otras variantes.
¿Qué es el relé AZ696-1A-24DE de la placa?
Es un relé Zettler con bobina de 24 V DC y contactos de 250 V AC, según el marcado de la placa. La ficha de Zettler describe la serie AZ696 (contactos de 10 A a 250 V AC; bobina de 24 V con conexión mínima de 16,8 V) y pone de ejemplo el AZ696-1CE-24DE. No recoge la variante exacta 1A-24DE.
¿Quién debe montarla?
Un técnico cualificado: la placa marca 230 V. Desconecta la caldera de la red antes de tocar nada.
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
Cómo hemos verificado esta ficha
Saunier Duval MTLC 9539Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia
Thelia 23 confirmada por nuestro taller. Una tienda (openclima) da el 8/050149B como placa Saunier Duval, sin modelo. Otras tiendas dan 05712700 como circuito de las Thelia (una, para la Thelia 23 posterior a 1993); manda lo confirmado por el taller.
Fuentes consultadas
- Openclima: ficha de la placa electrónica Saunier Duval 8/050149BIdentifica el 8/050149B como placa electrónica original Saunier Duval; no indica caldera
- Zettler: ficha de la serie de relés AZ696 (PDF)Datos del relé montado en la placa (valores de la serie); es el fabricante del relé, no de la placa
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval ni de Zettler; las marcas se citan para indicar compatibilidad.
