Placa electrónica Saunier Duval IRIS1.0735004 V087_CPrecio a consultar
Saunier DuvalFotos de esta unidad
1 / 6

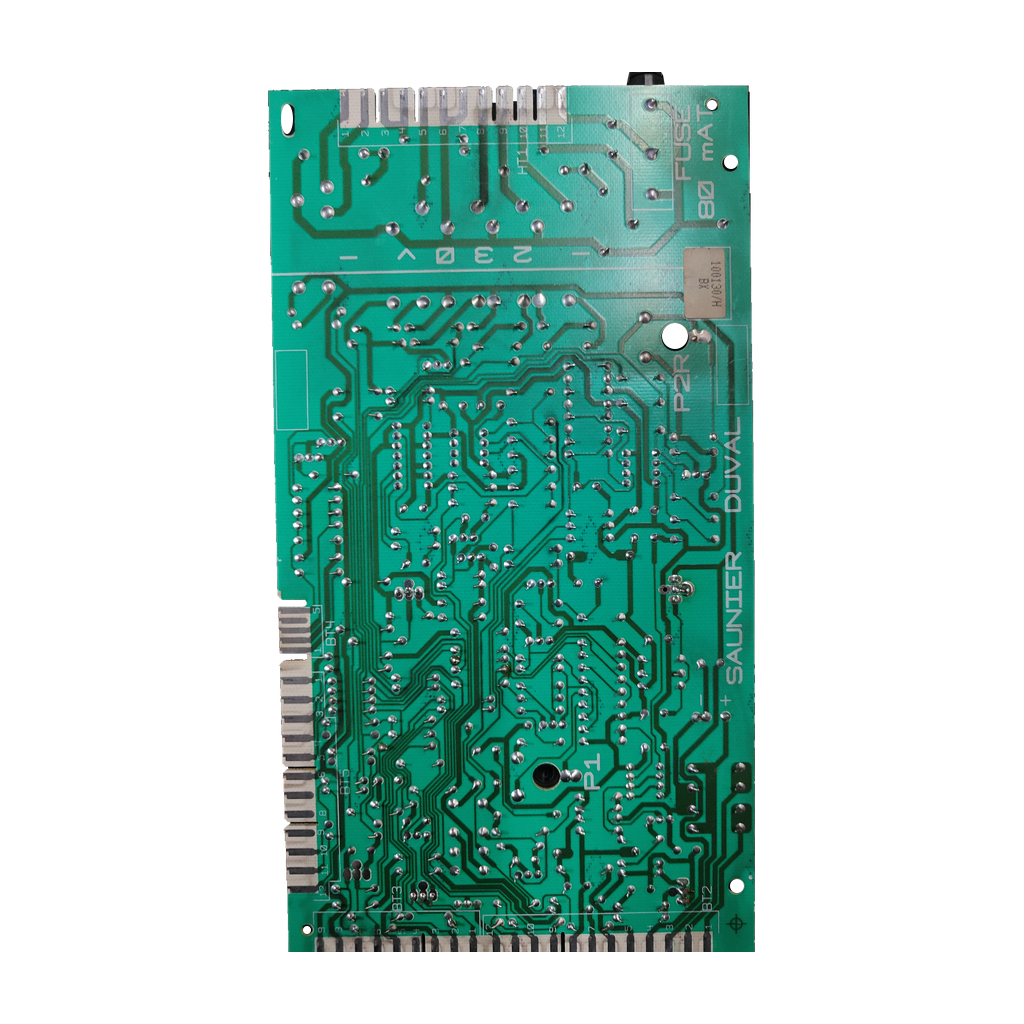

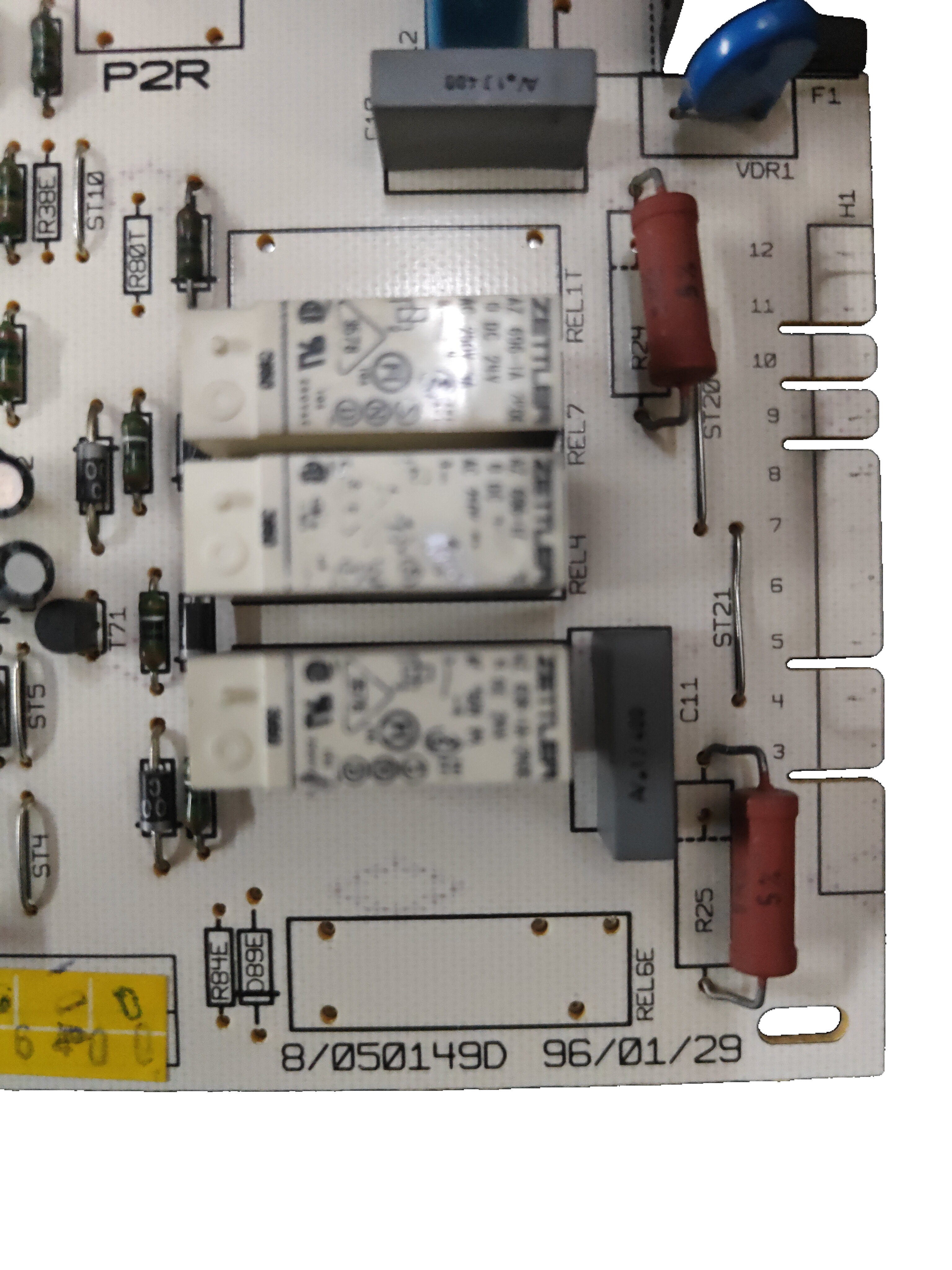

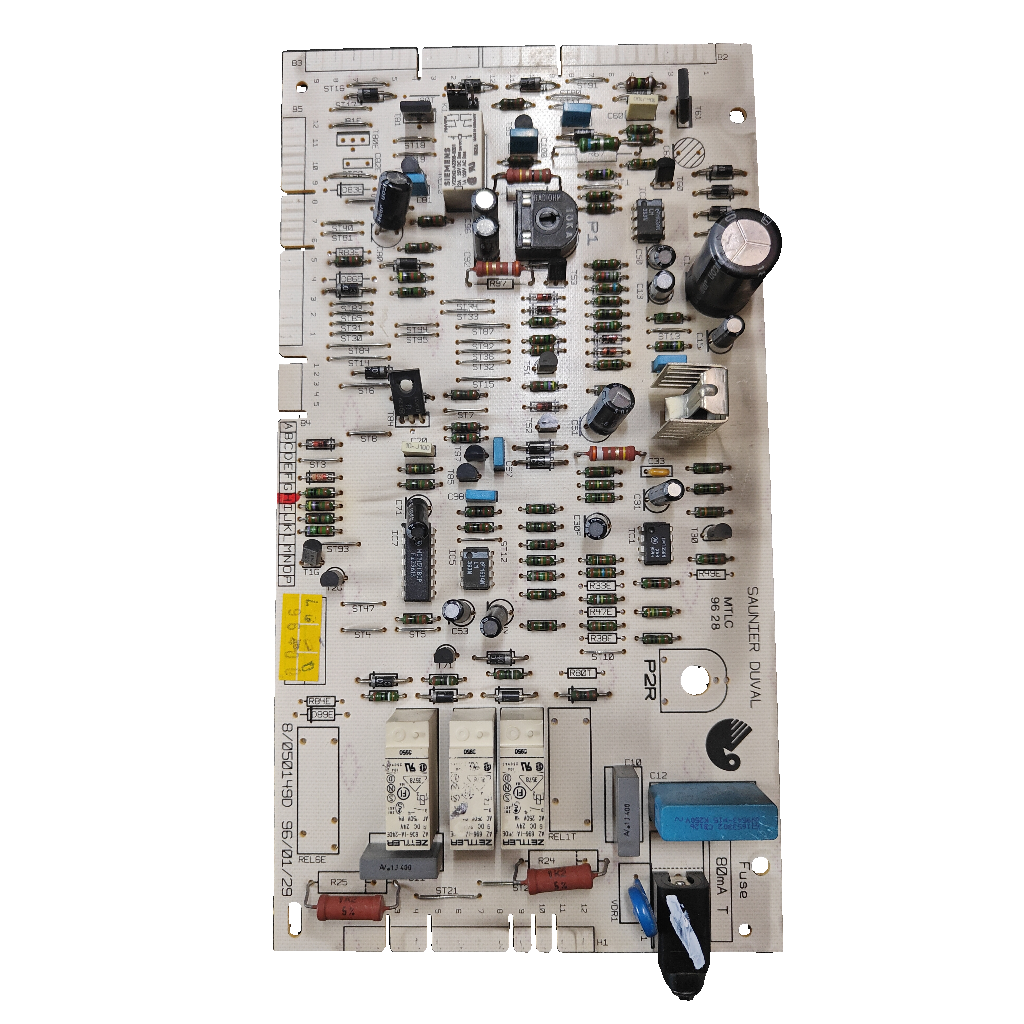

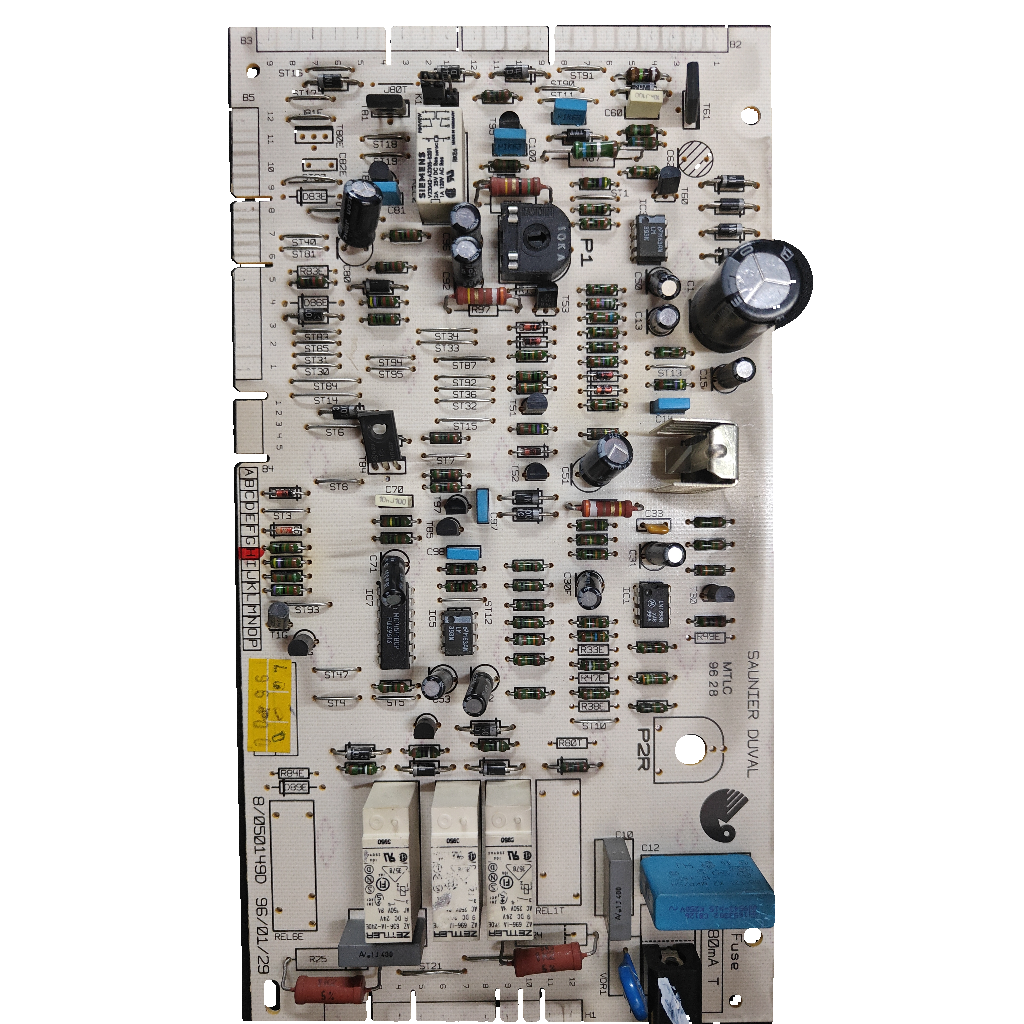

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
Saunier DuvalCompatibilidad confirmada

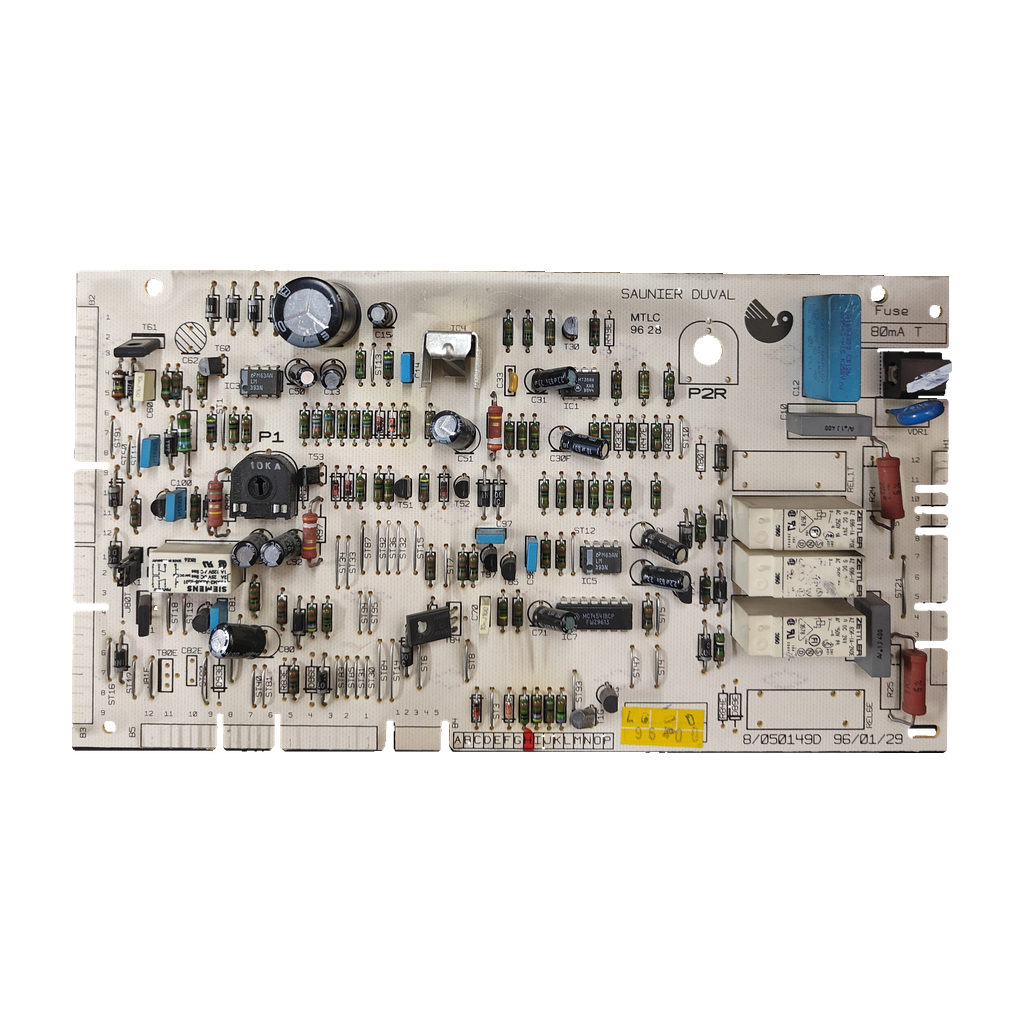

Placa electrónica Saunier Duval MTLC 96 28 · 8/050149D para Thelia 23 MOD.1
Código del circuito8/050149D
La placa electrónica Saunier Duval MTLC 96 28 (código 8/050149D) sirve para la caldera Thelia 23 MOD.1, confirmada por nuestro taller. Una tienda la vende también para la Thelia AS 23. Es una pieza usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Código 8/050149D
- Designación MTLC 96 28
- Fusible marcado 800 mA T
- 12 posiciones visibles
Todos los códigos de esta unidad3
- Código del circuito
- 8/050149D
- Modelo
- MTLC 96 28
- SKU Ecoklima
- PLC116
Nuestro taller confirma 8/050149D (MTLC 96 28) como referencia de esta placa. Para la Thelia 23, el manual oficial (10/96) da 57046 y varias tiendas 05712700; ninguna fuente externa le une el 8/050149D ni el MTLC 96 28 (Recirepuestos cita el 8/050149D solo para la Thelia AS 23).
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosPlaca electrónica de control de la caldera de gas Saunier Duval Thelia. Según el manual oficial de servicio (10/96), la placa de la Thelia 23 va en el panel frontal inferior y, si falla un relé, el manual indica sustituir la placa entera.
Compruébalo en tu placa
- Busca en tu placa el código 8/050149D y la designación MTLC 96 28; a veces se escriben 8050149D o MTLC96 28.
- Compara el código completo, con la letra final D, y el conector: el de esta placa tiene 12 posiciones visibles numeradas del 1 al 12.
- No la confundas con otras placas Thelia: 57047 (SB23) y 57050 (23E) según el manual oficial; 05712700 (Thelia 23, AS 23, 623) o 05712800 (23E) según tiendas.
- Comprueba en la placa de características que tu caldera es una Thelia 23 MOD.1 (confirmada por nuestro taller) o una Thelia AS 23 (una sola fuente; otras tiendas dan otro código).
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
| 8/050149D | Código marcado en la placa (también 8050149D o 8/050149 D). Recirepuestos lo asocia a una placa de la Thelia AS 23 |
|---|---|
| MTLC 96 28 | Designación marcada en la placa (también MTLC96 28 o MTLC 96-28) |
| 96/01/29 | Aparece junto al 8/050149D en una ficha de tienda; no se sabe qué indica |
No la confundas con
- 57047Placa de la Thelia SB23 según el manual oficial de servicio (10/96) · Otra variante de la familia: compara el código
- 57050Placa de la Thelia 23E según el mismo manual oficial · Otro código: no cita 8/050149D ni MTLC 96 28
- 05712700Placa de las Thelia 23, AS 23 y 623 según varias tiendas · Otro código: ninguna fuente que hemos leído lo une a 8/050149D ni a MTLC 96 28
- 05712800Placa de la Thelia 23E según dos tiendas; de la 623E y la Themis 23E, según una · Otro código: ninguna fuente que hemos leído lo une a 8/050149D
Calderas en las que va
2 confirmadasLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- SAUNIER THELIA 23 MOD.1Confirmada por nuestro taller
- Saunier Duval Thelia 23 MOD.1Confirmada por nuestro taller
Por confirmarPor confirmar
- Saunier Duval Thelia AS 231 fuente: Recirepuestos (8/050149D). Otras tiendas dan para ella la 05712700
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónCaracterísticas y marcados técnicos
- Fusible marcado
- 800mA T
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Datos de nuestro inventario
- Potenciómetro P1
- 10KA
- Relés subcomponentes ZETTLER
- bobina DC 24V; contactos AC 250V 5A
- Conector
- posiciones 1-12 visibles
- Aplicación indicada en inventario
- SAUNIER THELIA 23 MOD.1
Anotados al recibir la pieza; sin contrastar con el fabricante.
Síntomas de que puede fallar
Lo que revisa el técnicoLa caldera no hace la secuencia de chispa ni activa el quemador.
Una tienda lo atribuye a su placa de la Thelia 23, que no muestra código: no consta que sea esta variante. Revisa antes el fusible y las conexiones.
Fallo en la lectura de las sondas de temperatura.
La misma tienda lo atribuye a esa placa sin código. Comprueba también las sondas y su cableado.
El manual oficial de servicio de Saunier Duval (10/96) de la Thelia 23 dice: relé averiado en la placa, sustituir la placa.
Los síntomas anteriores vienen de una tienda y de una placa sin código, no de una tabla oficial: confirma el diagnóstico con un técnico.
Antes de cambiar la placa
Lo que revisa el técnicoRevisa el fusible
La placa marca un fusible de 800 mA T. Mira si está fundido antes de dar la placa por mala.
Relés y potenciómetro
Lleva relés Zettler (bobina 24 V DC; contactos 250 V AC, 5 A) y un potenciómetro P1 de 10KA. Compáralos con los de tu placa.
Monta con un técnico
La caldera es de gas: debe montarla un técnico cualificado.
Preguntas frecuentes
8 preguntas¿Qué código debo comparar en esta placa?
Lleva marcados 8/050149D (también escrito 8050149D o 8/050149 D) y la designación MTLC 96 28. Compara el código completo, con la letra final D, y el conector, que tiene 12 posiciones visibles numeradas del 1 al 12.
¿Sirve para mi Saunier Duval Thelia 23 MOD.1?
Sí. Nuestro taller ha confirmado esta placa para la Thelia 23 MOD.1. El manual oficial y varias tiendas dan otros códigos para la placa de la Thelia 23 (57046, 05712700) sin citar el 8/050149D, así que compara el código de tu placa con el nuestro antes de pedirla.
¿Sirve para la Saunier Duval Thelia AS 23?
No la hemos confirmado en el taller. La única tienda que hemos encontrado con la placa 8/050149D es Recirepuestos, reacondicionada, para la Thelia AS 23; al menos cinco tiendas más dan para esa caldera la 05712700. Compara el código, envíanos desde Contacto una foto de la etiqueta y de la placa de características, o llama al 919 931 595.
¿Qué referencia confirma nuestro taller para esta placa?
Nuestro taller confirma 8/050149D como referencia de esta placa, con el modelo MTLC 96 28. El manual oficial de servicio (10/96) da 57046 para la placa de la Thelia 23, y varias tiendas 05712700 (una la indica como sucesora de 57046). Ninguna fuente externa lo une a la Thelia 23; Recirepuestos lo cita solo para la Thelia AS 23, así que compara el código de tu placa antes de pedirla.
¿Es la misma placa que la de la Thelia 23E o la Thelia SB23?
No consta. El manual oficial da 57050 para la placa de la Thelia 23E y 57047 para la de la SB23; dos tiendas dan 05712800 para la 23E y una también para la 623E y la Themis 23E. Ninguna menciona 8/050149D: compara código y conector.
¿Qué significan 8/050149D, MTLC 96 28 y 96/01/29?
8/050149D es el código marcado en la placa y MTLC 96 28 su designación. No hemos hallado ninguna fuente que explique cada parte. Recirepuestos añade «96/01/29» junto al código sin explicarlo; no consta entre los marcados que hemos registrado en nuestra placa.
¿Quién debe montarla y qué hay que revisar al montarla?
Un técnico cualificado: la caldera es de gas. El manual de servicio de Saunier Duval (10/96) de la Thelia 23 indica que las conexiones deben quedar bien encajadas en la placa nueva y la placa bien colocada en el panel frontal inferior.
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
Cómo hemos verificado esta ficha
Saunier Duval MTLC 96 28Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia
Recirepuestos es la única fuente que hemos encontrado que une 8/050149D con una placa (Thelia AS 23); el manual oficial y las demás tiendas leídas no lo citan y dan otros códigos. La Thelia 23 MOD.1 la confirma nuestro taller.
Fuentes consultadas
- Recirepuestos: ficha de la placa reacondicionada Thelia AS 23 (8/050149D 96/01/29)Pone 8/050149D y 96/01/29 en la descripción de una placa para Thelia AS 23
- Recirepuestos: etiqueta 8/050149DAsocia el código 8/050149D a esa misma placa
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
