Placa electrónica Saunier Duval MTLC · 8/411026 · 94-02 MTLC para Themis 214/23

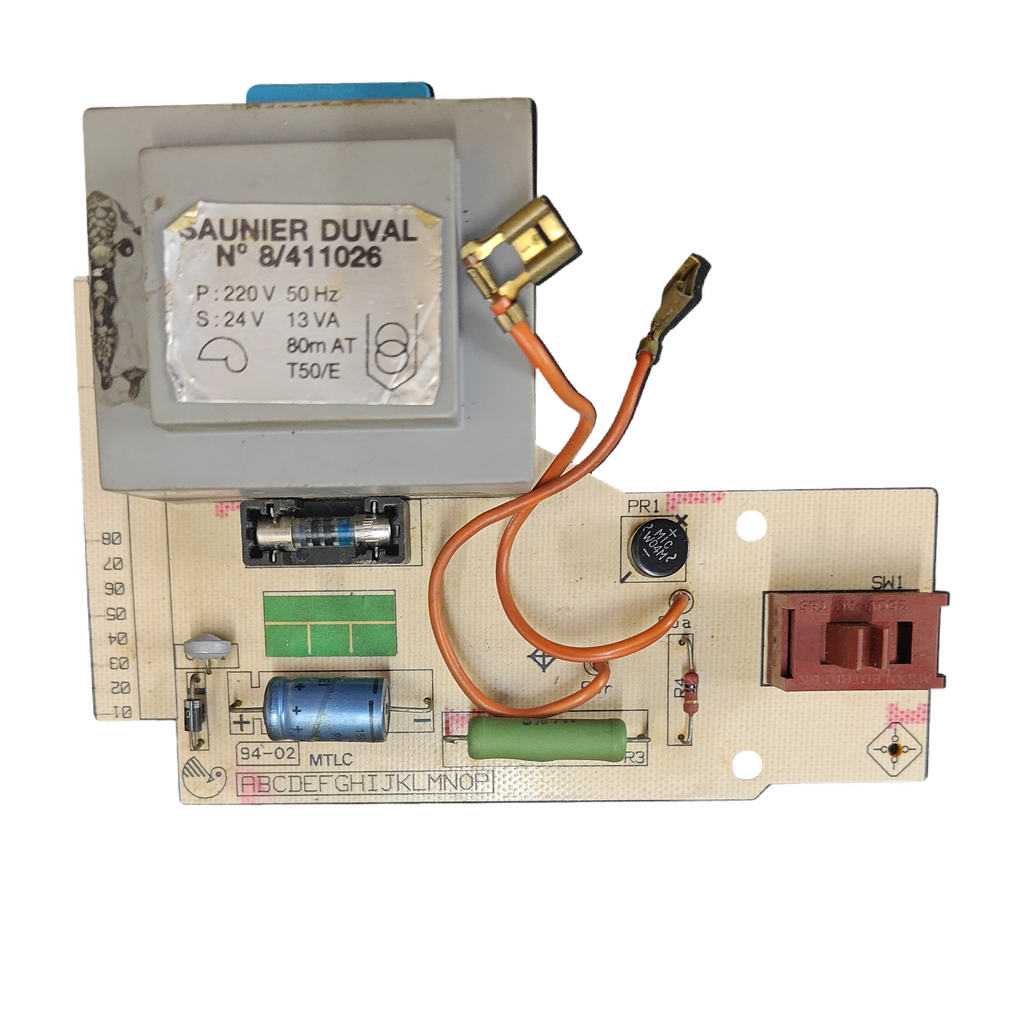

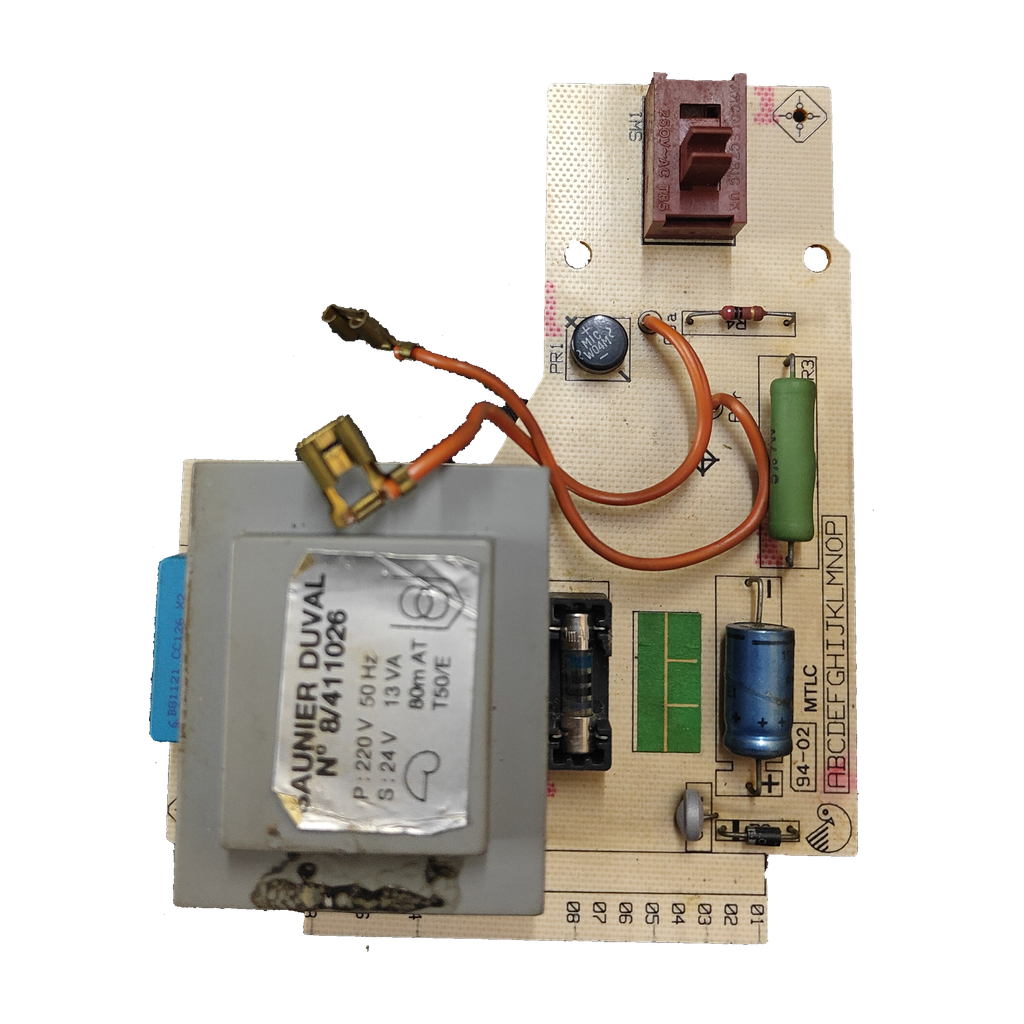

La referencia 8/411026 va impresa en la placa y el circuito lleva la serigrafía 94-02 MTLC. Compara las dos con tu placa y mira también el transformador montado: T50/E, 220 V a 24 V, 13 VA.

Sí. Nuestro taller ha confirmado esta placa para la Themis 214/23; si tu placa lleva otra serigrafía, envíanos desde Contacto una foto o llama al 919 931 595.

8/411026 es la referencia Saunier Duval impresa en la placa; una tienda de recambios la vende como «Placa Electrónica 8/411026 Saunier Duval». 94-02 MTLC es la serigrafía del circuito (nuestro inventario también la anota como MTC/MTLC 94-02) y MTLC, el modelo de placa. T50/E es el tipo del transformador. 8411026 y 8-411026 son 8/411026 escrito sin la barra o con guion; 9402MTLC, 94-02MTLC y 9402 MTLC son 94-02 MTLC escrito sin espacio o sin guion.

No lo des por hecho. Son otras referencias de circuito impreso Saunier Duval para Themis, y las tiendas que las venden no las relacionan con 8/411026 ni con 94-02 MTLC. Compara siempre la referencia y la serigrafía antes de comprar.

El transformador montado está marcado con primario 220 V · 50 Hz y secundario 24 V · 13 VA, con protección 80 mA AT (marcada 80m AT); lo confirma nuestro taller. Para la caldera, el manual de la familia THEMIS (209/23, 214/23, 223; copia italiana) da 220 V - 50 Hz para la 214/23, y la documentación técnica sin sello del fabricante da 230 V-AC (50 Hz): las dos fuentes no coinciden en la tensión de alimentación de la caldera. El dato de la placa es el primario 220 V de la etiqueta del transformador.

En la tabla de averías de la documentación técnica de la Themis con piloto (copia en silo.tips, sin sello del fabricante; una sola fuente), que incluye la 214/23, «el quemador no se inflama» tiene como causa posible «placa electrónica rota», con solución «sustitución». La misma tabla lista caja disyuntora rota, válvula de gas rota y falta de corriente. Descarta esas causas con un técnico antes de cambiarla.

Solo está confirmada para la Themis 214/23. Una tienda de recambios (un origen) la lista para un SD623 sin citar la Themis, y una lista de recambios en inglés (otra tienda) da para el SD 623 Combi 47-920-01 otra placa principal, la 51596 (comparación de modelo, no de pieza). No hay tres orígenes externos para ninguna otra caldera. Si tu modelo es otro, envíanos una foto de la placa y de la caldera.

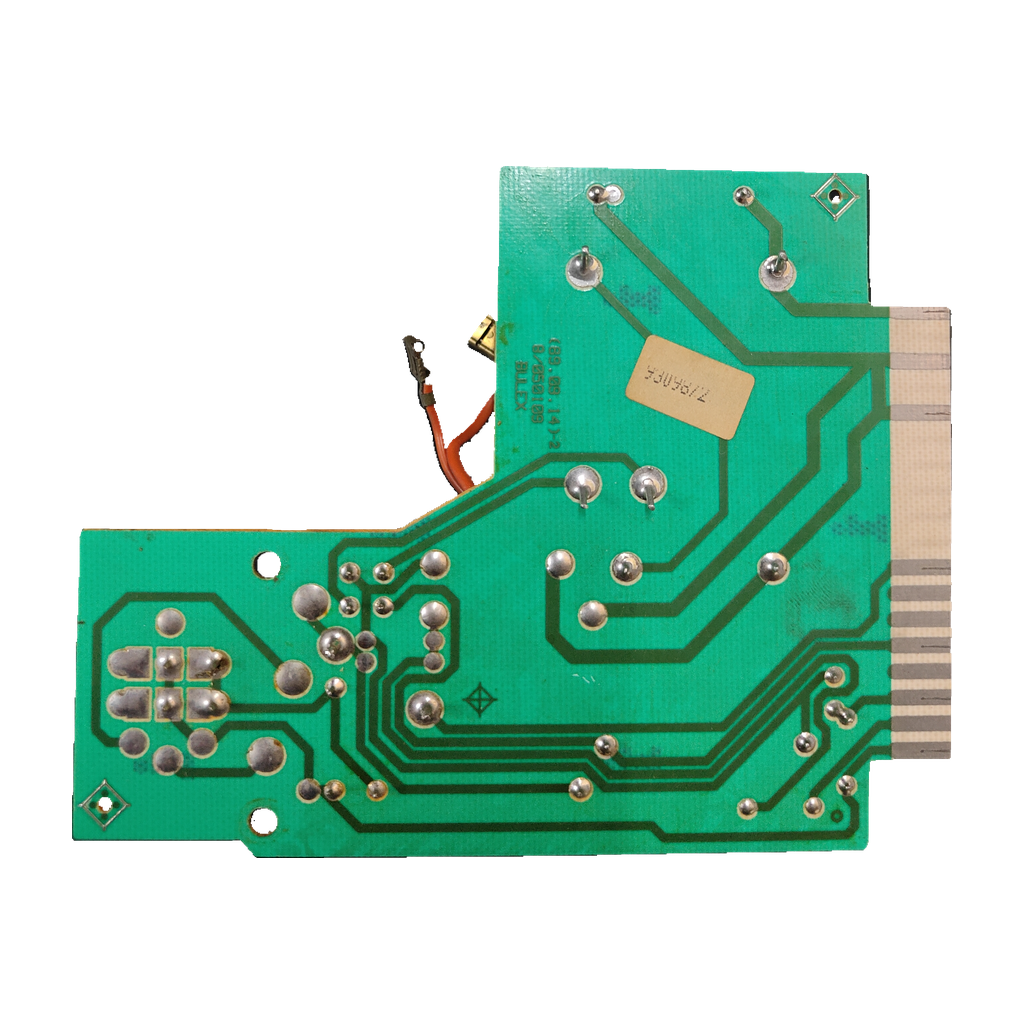

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
