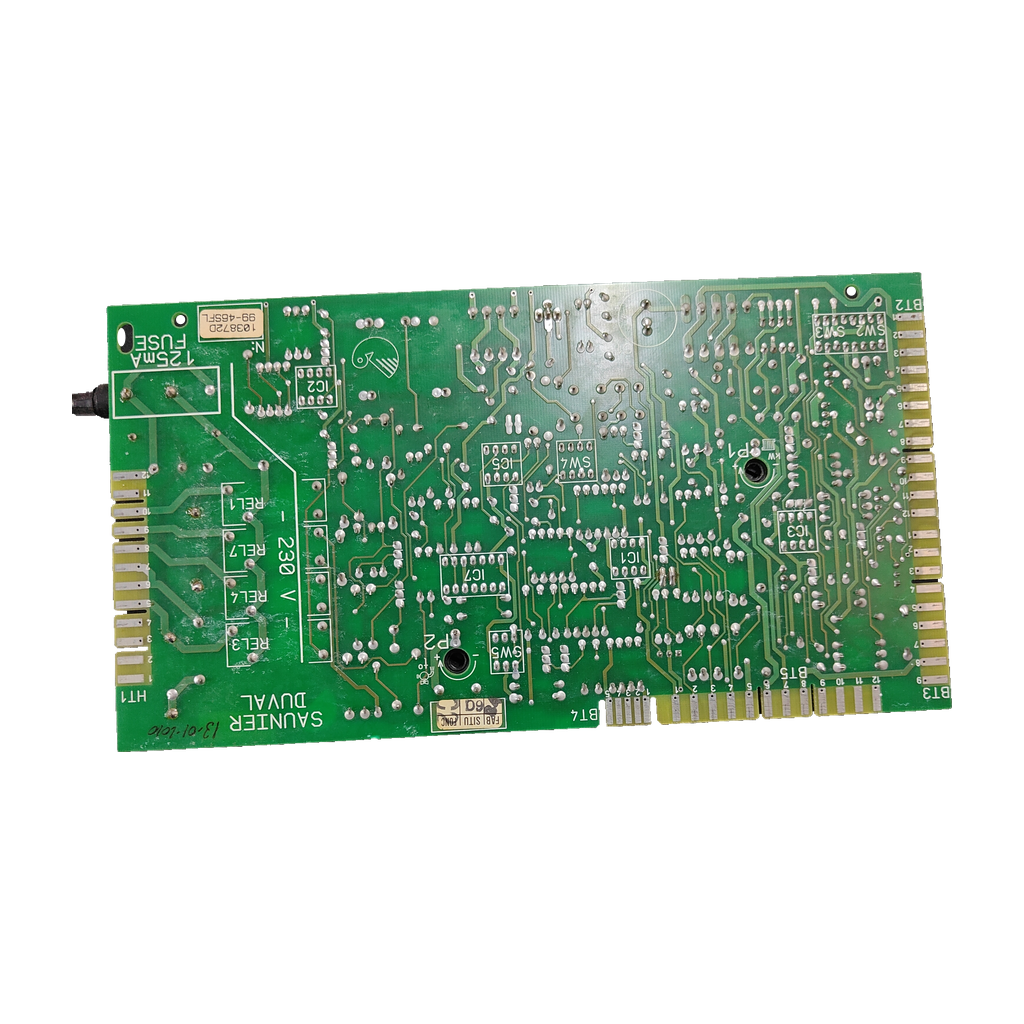

Placa electrónica Saunier Duval MULTIFONCTION PCB 1330-A · 05712800 para Themis 23 E: Placa completa e identificador ampliado

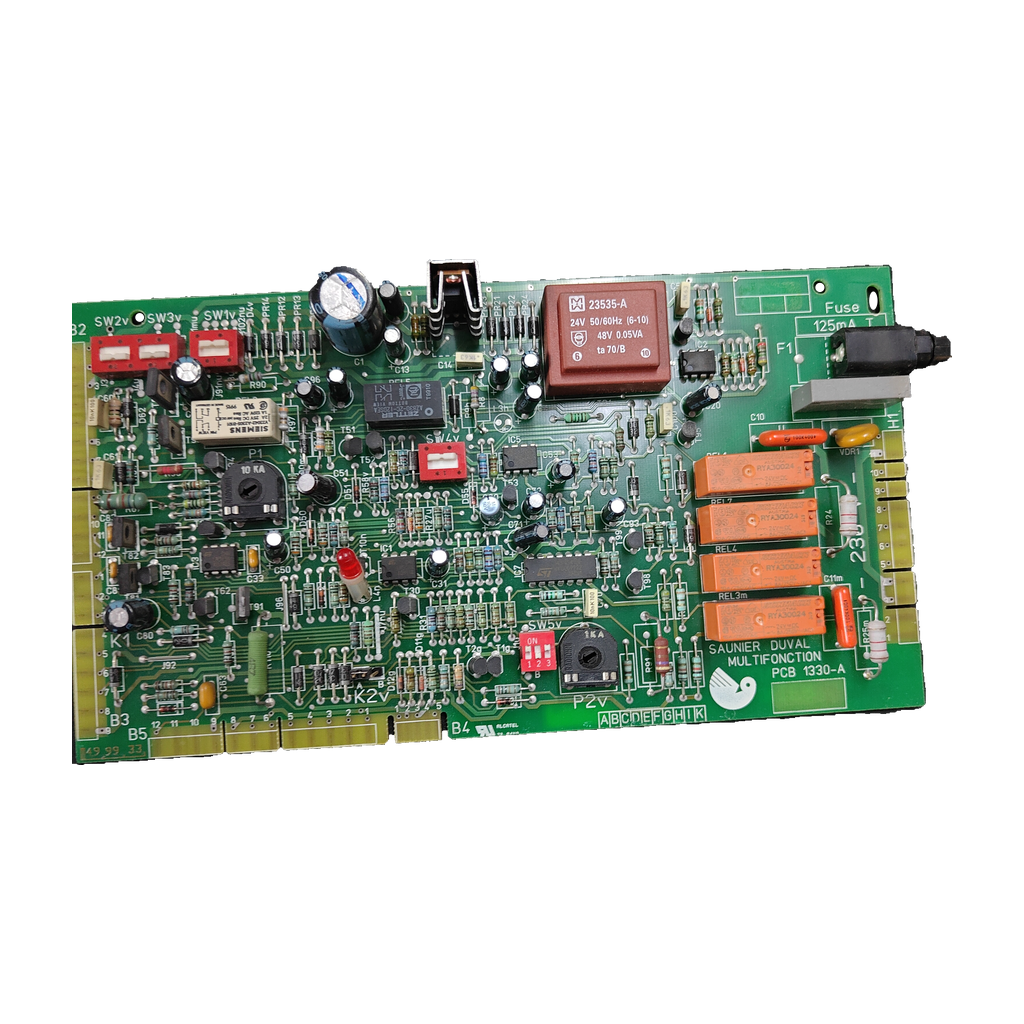

Placa electrónica Saunier Duval MULTIFONCTION PCB 1330-A · 05712800 para Themis 23 E: Detalle de componentes de la placa

Saunier DuvalFotos de esta unidad

1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalReferencia verificada

Placa electrónica Saunier Duval MULTIFONCTION PCB 1330-A · 05712800 para Themis 23 E

Referencia Saunier Duval05712800

La 05712800 es la placa electrónica multifunción de Saunier Duval (designación marcada MULTIFONCTION PCB 1330-A) para las Themis 23 E, 23 E NOX y 23 E V y la Thelia F 23, confirmadas por nuestro taller. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Ref. Saunier Duval 05712800
Serigrafía PCB 1330-A
230 V · fusible 125 mA T
Themis 23 E y Thelia F 23

Todos los códigos de esta unidad4

Referencia Saunier Duval: 05712800
Código del circuito: 1330-A
Modelo: MULTIFONCTION PCB 1330-A
SKU Ecoklima: PLC047

Ninguna de las páginas leídas cita 1330-A, 103872D ni 99-46SFL: la equivalencia con la 05712800 la confirma nuestro taller.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Circuito impreso multifunción de las Saunier Duval Themis y Thelia. Según una tienda de recambios, reparte la corriente a los órganos de la caldera para permitir el encendido.

Compruébalo en tu placa

Busca en la placa la serigrafía «MULTIFUNCTION PCB 1330-A» (código 1330-A) y los códigos marcados 103872D y 99-46SFL.
Compara la distribución de los conectores y la variante del circuito con las fotos de esta ficha.
Comprueba que tu caldera está en la lista de compatibles. La referencia Saunier Duval es 05712800. Algunas tiendas dan 57128 como numeración anterior (por confirmar).
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

05712800	Referencia Saunier Duval del circuito imprimé «Multi»
1330-A	Código del circuito. Serigrafía «MULTIFUNCTION PCB 1330-A»; designación marcada «MULTIFONCTION PCB 1330-A» (también 1330A)
103872D	Código marcado en la placa
99-46SFL	Código marcado en la placa
57128	Posible código anterior (por confirmar): Espinosa y Swift Spares
23535-A	Subcomponente Siemens marcado: 24 V 50/60 Hz · 48 V 0,05 VA
0571 2800	El mismo número 05712800 escrito con espacio

No la confundas con

S54081Fusible de 125 mA, listado junto al 57128 en el despiece de la Themis 23 E · Es un fusible de recambio, no la placa

Calderas en las que va

4 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Themis 23 EConfirmada por nuestro taller · también en 3 tiendas
Saunier Duval Themis 23 E NOXConfirmada por nuestro taller · también en 3 tiendas
Saunier Duval Themis 23 E VConfirmada por nuestro taller · también en 4 tiendas
Saunier Duval Thelia F 23Confirmada por nuestro taller

Por confirmarPor confirmar

Saunier Duval Thelia 23 E2 tiendas (Pièces Express, Jean-Paul Guy); Espinosa escribe «Thelia 623/23E» sin separar 23 E
Saunier Duval Thelia 623 E2 tiendas (Pièces Express, Jean-Paul Guy); Espinosa escribe «Thelia 623/23E»
Saunier Duval Themis Twin 28 E1 tienda (Pièces Express)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de las fichas de tienda

Nombre en las fichas: Circuit imprimé «Multi» · circuit multiproduitPièces Express, Jean-Paul Guy
Tipo de caldera: Sin veilleuse (sin llama piloto)Jean-Paul Guy
Peso: ≈ 0,4 kg (0,397 kg)Pièces Express, Espinosa

Características y marcados técnicos

Marcado de conexion: 230V
Marcado de fusible: Fuse125mAT

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Modelo indicado: MULTIFUNCTION PCB 1330-A
Subcomponente Siemens marcado 23535-A: 24 V 50/60 Hz; 48 V 0.05 VA; ta 70/B
Aplicación indicada en inventario: THELIA F 23 · THEMIS 23 E · THEMIS 23 E NOX · THEMIS 23 E V
Código marcado: 103872D; 99-46SFL

Síntomas de que puede fallar

Lo que revisa el técnico

Según una tienda de recambios, las sobretensiones de las tormentas dañan a menudo los circuitos impresos de las calderas.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa el fusible

La placa lleva el marcado de fusible «Fuse125mAT» (125 mA T). Compruébalo antes de dar la placa por mala.

Monta con un técnico

Trabaja a 230 V y gobierna una caldera de gas: debe instalarla un técnico cualificado.

Preguntas frecuentes

8 preguntas

¿Cómo identifico esta placa MULTIFONCTION PCB 1330-A?

La designación marcada es «MULTIFONCTION PCB 1330-A» y la serigrafía pone «MULTIFUNCTION PCB 1330-A». Lleva además marcados 103872D y 99-46SFL, el marcado de fusible «Fuse125mAT» y 230 V. Su referencia Saunier Duval es la 05712800. Compara serigrafía, conectores y variante del circuito con las fotos.

¿Sirve para mi Themis 23 E, 23 E NOX o 23 E V?

Sí. Nuestro taller la ha confirmado para las tres. Además, tiendas francesas dan la 05712800 para la Themis 23 E (Jean-Paul Guy y ESC Grossiste, tanto «avant 1995» como «entre 95 et 96»), la 23 E NOX y la 23 E V (Pièces Express, Jean-Paul Guy y ESC Grossiste).

¿Sirve para la Thelia F 23 o la Thelia 23 E?

Para la Thelia F 23, sí: nuestro taller la ha confirmado, aunque las tiendas leídas no la nombran. Para la Thelia 23 E, por confirmar: Pièces Express y Jean-Paul Guy dan la 05712800 y Espinosa escribe «Thelia 623/23E». Si es tu caso, envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

¿Qué significan 1330-A, 103872D, 99-46SFL y 05712800?

05712800 es la referencia Saunier Duval: las tiendas la llaman «Circuit imprimé Multi» o «circuit multiproduit». 1330-A es el código del circuito (serigrafía «MULTIFUNCTION PCB 1330-A»). 103872D y 99-46SFL son códigos marcados en la placa. Ninguna de las páginas leídas cita estos tres: la equivalencia con la 05712800 es de nuestro taller.

¿Es la misma placa que el código 57128?

Por confirmar: Espinosa y Swift Spares dan 57128 como numeración anterior de la 05712800 (Swift, solo por el título de su ficha: «57128 … Now 5712800»). Espinosa da 57128 como referencia del fabricante y 05712800 como referencia del proveedor Saunier Duval; Pièces Express y Jean-Paul Guy dan 05712800 como referencia del fabricante. Pièces Express lista «57128 Circuit imprimé» en la nomenclatura de la Themis 23 E.

¿Qué reviso antes de dar por mala la placa?

La placa lleva el marcado de fusible «Fuse125mAT»: compruébalo primero. La nomenclatura de la Themis 23 E de Pièces Express lista un fusible de 125 mA como recambio (S54081). Según ESC Grossiste, las sobretensiones de las tormentas dañan a menudo los circuitos impresos.

¿Puedo montarla yo mismo?

No es recomendable. La placa trabaja a 230 V y gobierna una caldera de gas: debe montarla un técnico cualificado. Antes de desconectar nada, fotografía los conectores y comprueba que serigrafía y códigos coinciden con los de tu placa.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval MULTIFONCTION PCB 1330-A

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

05712800 sale en 3 o más tiendas, sin despiece oficial leído (la notice de Saunier Duval no se abrió). Espinosa da 57128 como ref. del fabricante; Pièces Express y Jean-Paul Guy, 05712800. Ninguna página leída cita 1330-A ni Thelia F 23: lo confirma nuestro taller.

Fuentes consultadas

Pièces Express: ficha del circuit imprimé Saunier Duval 0571280005712800 en 5 nomenclaturas: Thelia 23 E y 623 E, Themis 23 E NOX y 23 EV, Themis Twin 28 E
Jean-Paul Guy: circuit multiproduit Saunier Duval 05712800 sans veilleuseLista Themis 23 E, 23 E V, 23 E nox, Thélia 23 E y 623 E
ESC Grossiste: circuit imprimé 05712800 para Themis 23 EThemis 23 E (antes de 1995 y 95-96), 23 E NOX y 23 E V
Espinosa: circuit imprimé 57128 (ref. proveedor 05712800)Une 57128 y 05712800; Thelia 623/23E y Themis 23E/23EV
Pièces Express: nomenclatura Themis 23 E (entre 95 y 96), PDF57128 Circuit imprimé y fusible 125 mA S54081
Swift Spares: ficha de la PCB Saunier Duval 57128, ahora 5712800Título: 57128 «Now 5712800»
Thermcross: ficha del circuit imprimé Saunier Duval 05712800Identifica 05712800 como circuito impreso Saunier Duval

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
