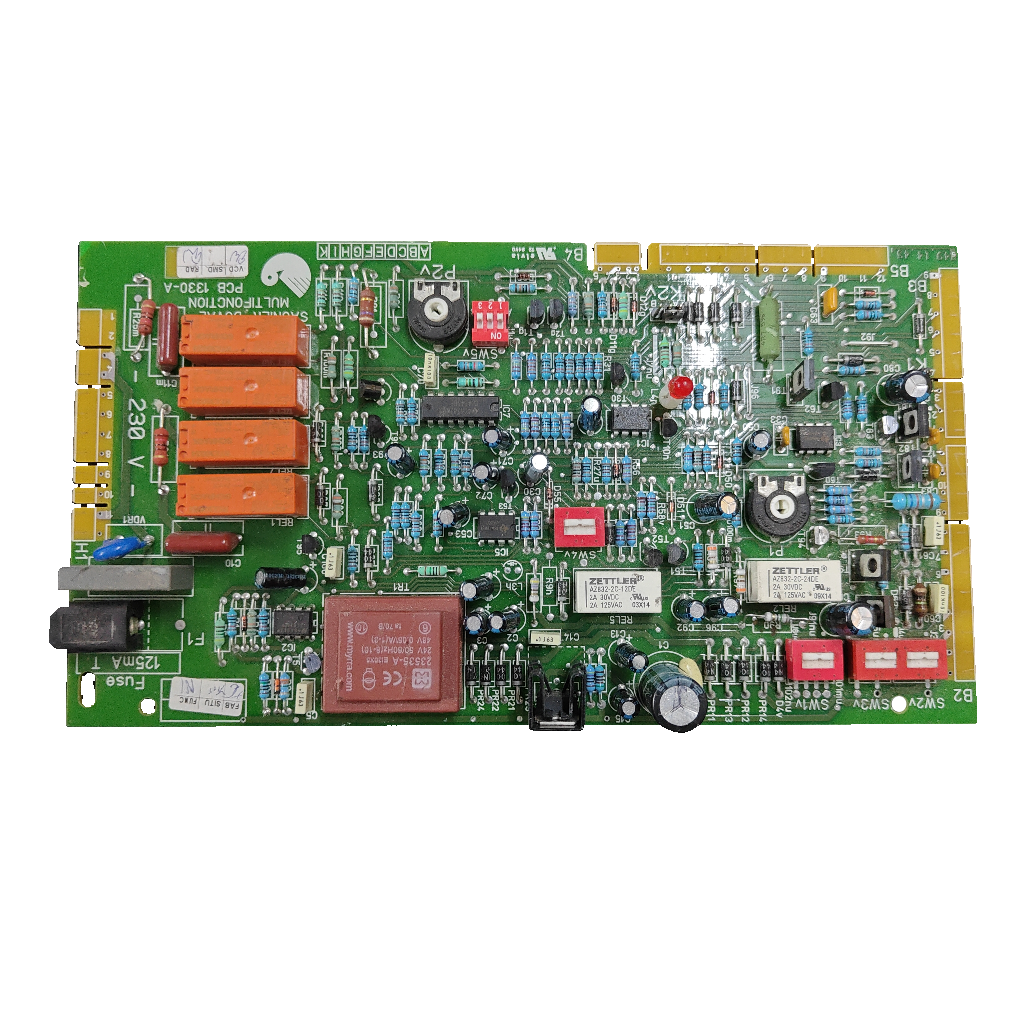

Placa electrónica Saunier Duval MULTIFONCTION PCB 1330-A · 4000103872 7 para Thelia F 23: Placa completa e identificador ampliado

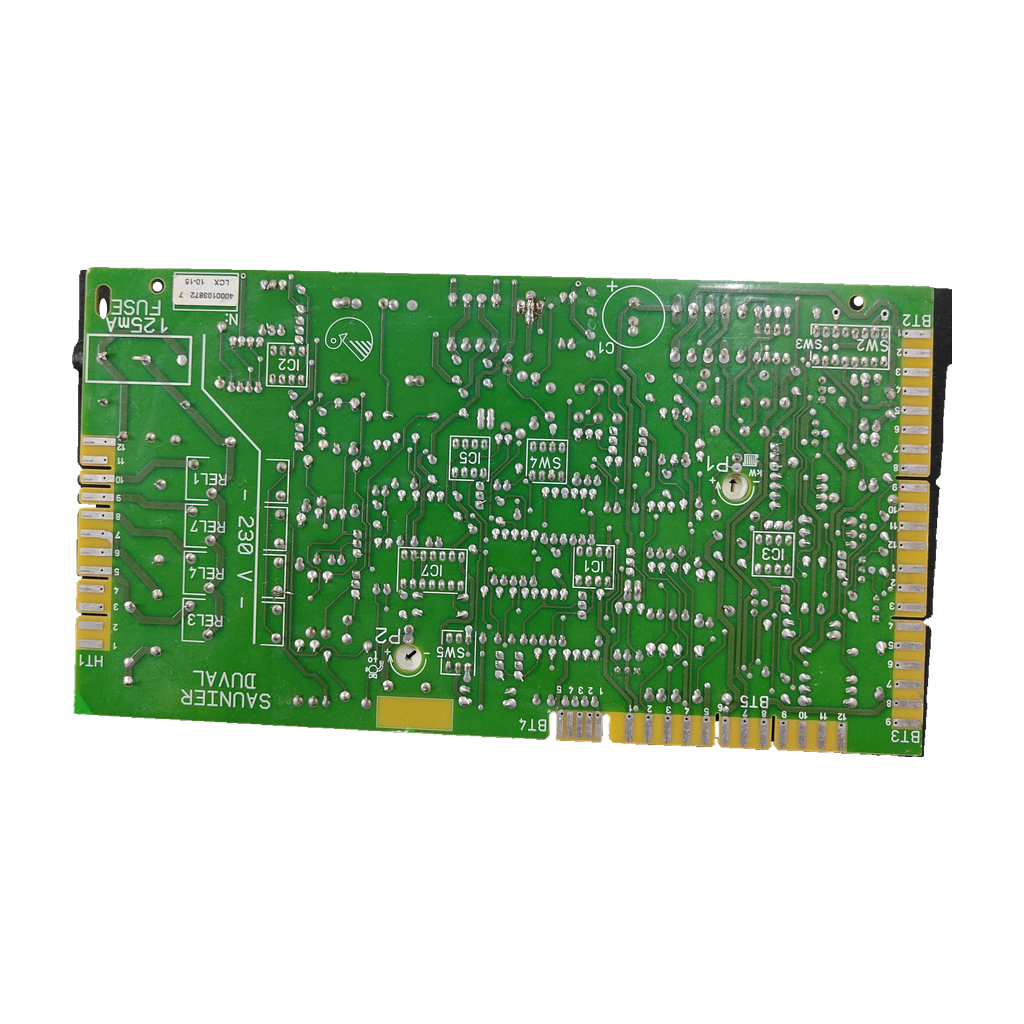

Placa electrónica Saunier Duval MULTIFONCTION PCB 1330-A · 4000103872 7 para Thelia F 23: Detalle de componentes de la placa

Saunier DuvalFotos de esta unidad

1 / 4

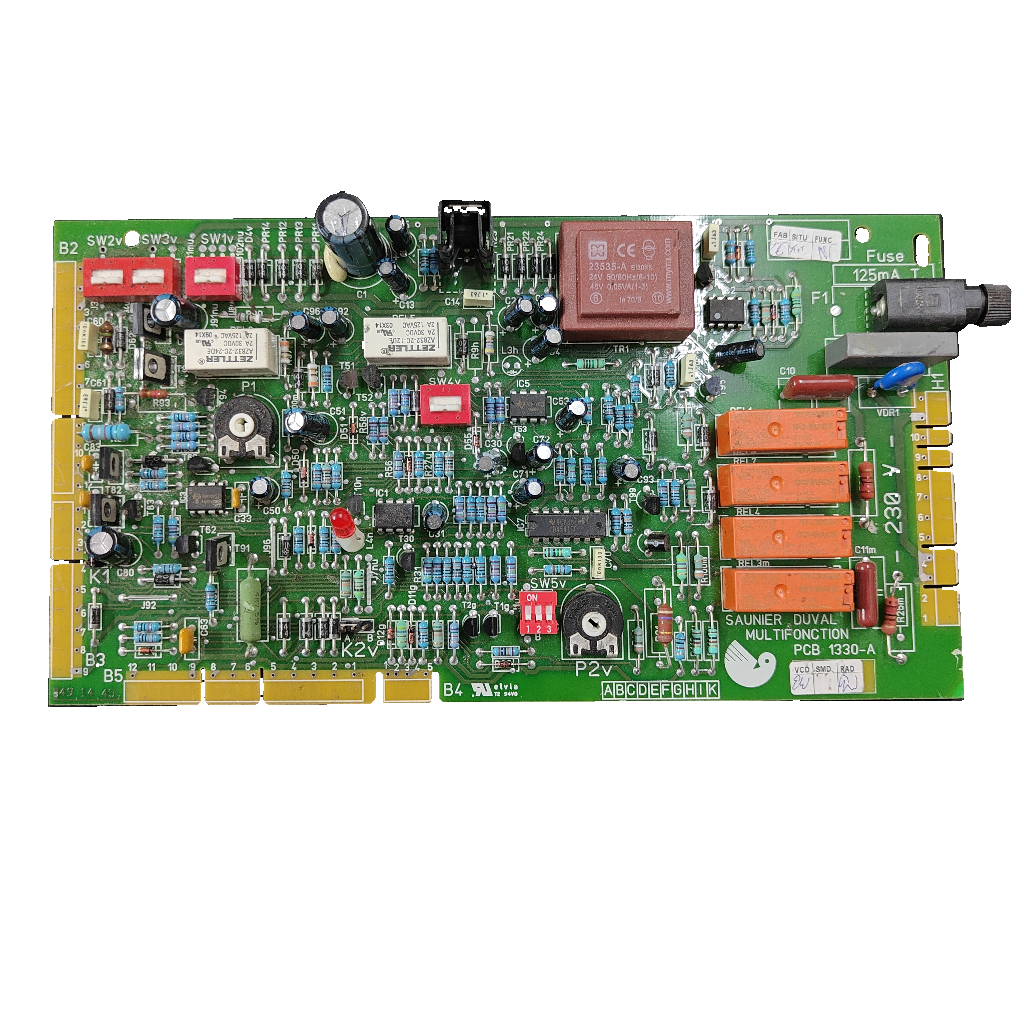

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval MULTIFONCTION PCB 1330-A · 4000103872 7 para Thelia F 23

Referencia Saunier Duval05712800

La PCB 1330-A (MULTIFONCTION, código marcado 4000103872 7) es una placa electrónica Saunier Duval que nuestro taller confirma para la Thelia F 23, con ref. 05712800 (6 tiendas la dan para Thelia y Themis). Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

PCB 1330-A · 4000103872 7
Ref. Saunier Duval 05712800
230 V · fusible F1 125 mA T
Confirmada: Thelia F 23

Todos los códigos de esta unidad4

Referencia Saunier Duval: 05712800
Código del circuito: PCB 1330-A
Modelo: MULTIFONCTION
SKU Ecoklima: PLC048

Ninguna tienda une PCB 1330-A ni 4000103872 con la 05712800: ese vínculo, y la Thelia F 23, los confirma nuestro taller.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de control de la caldera («módulo de control», según una tienda). Se sospecha de ella cuando no enciende o no responde al termostato (síntoma que cita Climatización Ibérica).

Compruébalo en tu placa

Busca en la placa el marcado MULTIFONCTION PCB 1330-A y los códigos marcados 4000103872 7 y LCX 10-15.
Compara también el transformador 23535-A y el fusible F1 de 125 mA T serigrafiados.
Las tiendas dan la 05712800 (código fabricante 57128) a la placa de Thelia y Themis, pero ninguna la une con PCB 1330-A: compara los marcados.
No la confundas con la 057410, la placa de Combitek, Thema y Themaplus.
Mira la placa de características de tu caldera: Thelia F 23 (confirmada por nuestro taller) o Thelia/Themis 23 E según las tiendas. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

PCB 1330-A	Código del circuito impreso, marcado en la placa (también PCB1330-A o 1330-A)
4000103872 7	Código marcado en la placa (también 4000103872 o 40001038727)
LCX 10-15	Otro código marcado en la placa
05712800	Referencia Saunier Duval: la da el taller para esta placa; 6 tiendas la dan para Thelia y Themis
57128	Código fabricante que Espinosa da junto a la 05712800 para esta placa
23535-A	Marcado del transformador de la placa (24 V · 48 V · 0,05 VA)

No la confundas con

057410Placa de Combitek, Thema y Themaplus (también 57410 y SD57410) · Es otra placa. Según electropiecesdirect.com la llevan las Combitek C 23 E, C 28 E y C 30 E; según venta-recambios-calderas.com, las F 23 E y C 23 E. Ninguna cita la 05712800. Electrotodo da la 05712800 para una Combitek 28 E: discrepancia anotada en las fuentes.

Calderas en las que va

6 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Thelia F 23Confirmada por nuestro taller
Saunier Duval Themis 23 E6 tiendas: Remle, Climatización Ibérica, Electrotodo, Espinosa, ESC y Electrostandard
Saunier Duval Themis 23 EV3 tiendas: Espinosa, ESC y Electrostandard
Saunier Duval Thelia 623 E4 tiendas: Remle, Climatización Ibérica, Electrotodo y Electrostandard
Saunier Duval Thelia 6233 tiendas: Remle, Climatización Ibérica y Electrotodo
Saunier Duval Thelia 23 E4 tiendas: Remle, Climatización Ibérica, Espinosa y Electrostandard

Por confirmarPor confirmar

Saunier Duval Themis 623 E2 tiendas (Remle, Climatización Ibérica)
Saunier Duval Themis 23 E Nox2 tiendas (ESC, Electrostandard)
Saunier Duval Thelia 25 E1 tienda (Electrotodo)
Saunier Duval Combitek 25 E y 28 E1 tienda (Electrotodo); otra tienda da la 057410 para la C 28 E: no consta si es la misma 28 E

No sirve para

Saunier Duval Combitek C 23 E, C 30 E y F 23 ELlevan la 057410 según electropiecesdirect.com (Remle) y venta-recambios-calderas.com; ninguna de las dos cita la 05712800.

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de las fuentes

Referencia Saunier Duval: 05712800 · EAN 3532040041646Espinosa
Peso: 0,38 kg (Remle) · 0,4 kg (Espinosa)Remle, Espinosa

Identificación y códigos del repuesto

Designación marcada: MULTIFONCTION PCB 1330-A
Código marcado: 4000103872 7; LCX 10-15

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Serigrafia del PCB: 230 V
Fusible serigrafiado: F1 125mA T
Transformador 23535-A: 24V 50/60Hz (6-10); 48V 0.05VA (1-3), datos de subcomponente

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Modelo indicado: MULTIFUNCION
Relé ZETTLER AZ832-2C-12DE: 2 A a 30 VDC; 2 A a 125 VAC
Relé ZETTLER AZ832-2C-24D: 24 VDC
Interruptores/selector: SW1, SW2, SW3, SW4
Aplicación indicada en inventario: THELIA F 23

Síntomas de que puede fallar

Lo que revisa el técnico

No enciende, no responde al termostato o falla la regulación de temperatura

Climatización Ibérica: no enciende o no responde al termostato. Electrotodo: no arranca y falla la regulación.

Errores erráticos, reinicios, bloqueo en pantalla, relés pegados o pistas quemadas

Climatización Ibérica: códigos erráticos, reinicios, relés pegados y pistas quemadas. Electrotodo: error o bloqueo en la pantalla.

Estos síntomas salen de dos tiendas, no de un documento oficial.

No damos códigos de error: no hemos leído la tabla oficial de la Thelia F 23. Consulta el manual de tu modelo.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa el fusible

La placa marca F1 125 mA T. Compruébalo antes de darla por mala.

Selectores SW1 a SW4

Anota la posición de SW1 a SW4 antes de desmontarla.

Monta con un técnico

La placa lleva serigrafiado 230 V. Climatización Ibérica recomienda que la monte un técnico cualificado.

Preguntas frecuentes

8 preguntas

¿Dónde está el código de la placa PCB 1330-A y qué más debo comparar?

PCB 1330-A va marcado en el circuito, con la designación MULTIFONCTION. Además están marcados 4000103872 7 y LCX 10-15. Compara también el transformador 23535-A y el fusible F1.

¿Sirve para mi Thelia F 23?

Sí. Nuestro taller la ha confirmado para la Thelia F 23. Ninguna tienda leída nombra la F 23: dan la 05712800 para Thelia 23 E y 623 E y para Themis 23 E. Si tu caldera es otra, compara los marcados o envíanos desde Contacto una foto de la placa.

¿Sirve para una Thelia 23 E, una 623 E o una Themis 23 E?

Las tiendas dan la 05712800 para esos modelos: 6 para la Themis 23 E, 4 para la Thelia 623 E y la 23 E, 3 para la Thelia 623 y la Themis 23 EV. Nuestro taller le da la 05712800, pero ninguna tienda la une con PCB 1330-A: compara los marcados.

¿Qué otras calderas llevan la 05712800?

Con menos respaldo: Themis 623 E (Remle y Climatización Ibérica), Themis 23 E Nox (ESC y Electrostandard), y Thelia 25 E y Combitek 25 E y 28 E (solo Electrotodo). Ojo: otra tienda da la 057410 para la Combitek C 28 E; no consta si es la 28 E de Electrotodo.

¿Qué significan PCB 1330-A, 4000103872 7 y 05712800?

PCB 1330-A es el código del circuito impreso; 4000103872 7 y LCX 10-15 son otros marcados de la placa; 05712800 es la referencia que las tiendas dan a la placa de Thelia y Themis; 57128 es el código fabricante que Espinosa da junto a ella.

¿Qué síntomas apuntan a esta placa?

Climatización Ibérica cita: no enciende o no responde al termostato, códigos de error erráticos, reinicios espontáneos, relés pegados y pistas quemadas. Electrotodo: no arranca o no enciende, fallo de regulación y error o bloqueo en la pantalla. Revisa antes el fusible F1 (125 mA T).

¿Quién conviene que la monte y qué se comprueba antes?

Conviene un técnico cualificado: la placa lleva serigrafiado 230 V y Climatización Ibérica lo recomienda para la sustitución. Esa tienda aconseja verificar siempre la referencia de la placa antigua antes de montar la nueva.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval MULTIFONCTION

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Seis tiendas unen la 05712800 con Thelia y Themis. Solo un anuncio de Wallapop cita la PCB 1330-A. Ninguna fuente externa cita 4000103872 ni la Thelia F 23: lo confirma nuestro taller. Sin despiece oficial. Discrepancia: 28 E con la 05712800 (Electrotodo) o C 28 E con la 057410 (otra tienda).

Fuentes consultadas

Remle: placa Saunier Duval 05712800Código original y calderas
Climatización Ibérica: placa 05712800Referencia OEM, calderas, síntomas
Electrotodo: placa 05712800Código y calderas
Espinosa: circuito 57128 (05712800)Referencia, EAN y peso
Electrostandard: circuito 05712800Lista de calderas
ESC Grossiste: circuito 05712800Themis 23 E, 23 E V y Nox
Wallapop: anuncio PCB 1330-ASolo el título; sin caldera

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
