Placa electrónica Saunier Duval MULTIFONCTION PCB 1330-A · 05712800 para Themis 23 E NOX: Placa completa e identificador ampliado
Placa electrónica Saunier Duval MULTIFONCTION PCB 1330-A · 05712800 para Themis 23 E NOX: vista 2
Placa electrónica Saunier Duval MULTIFONCTION PCB 1330-A · 05712800 para Themis 23 E NOX: vista 3
Placa electrónica Saunier Duval MULTIFONCTION PCB 1330-A · 05712800 para Themis 23 E NOX: vista 4
Saunier DuvalFotos de esta unidad
1 / 4

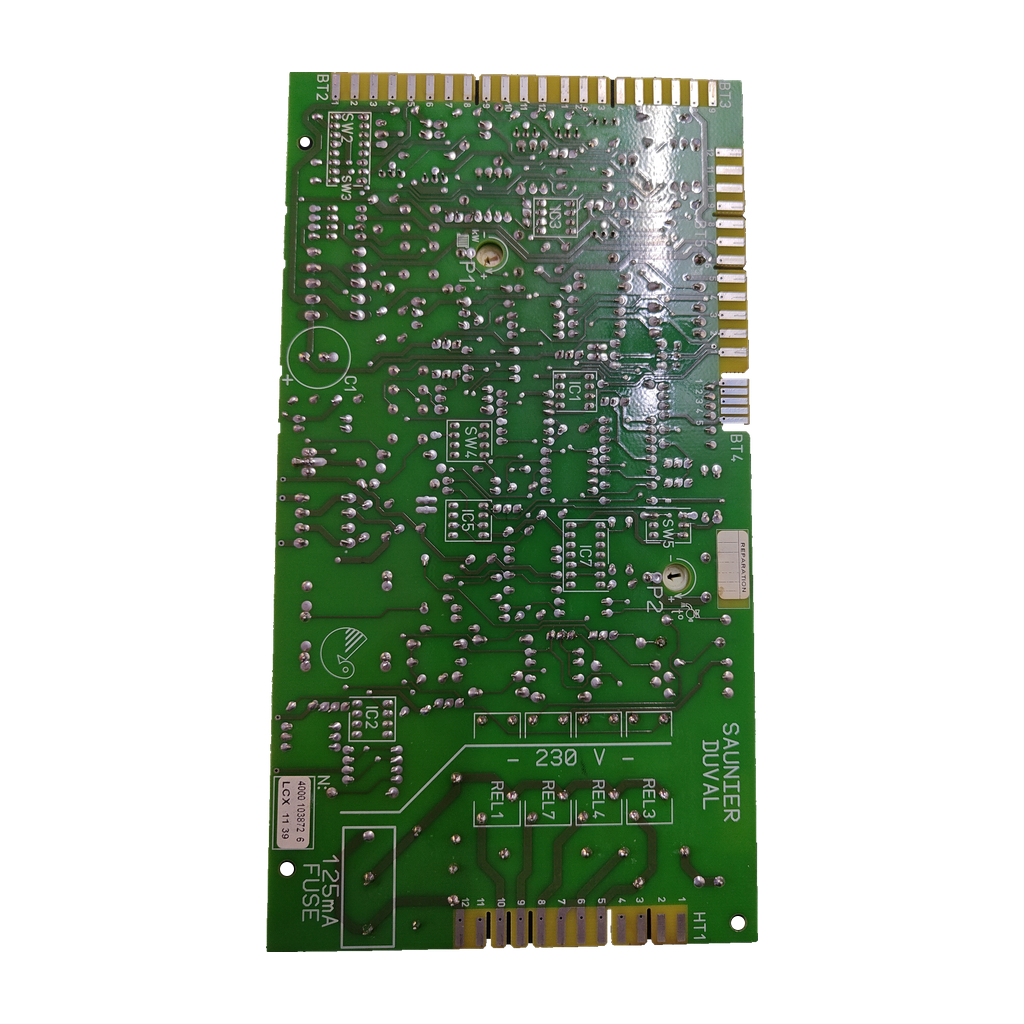

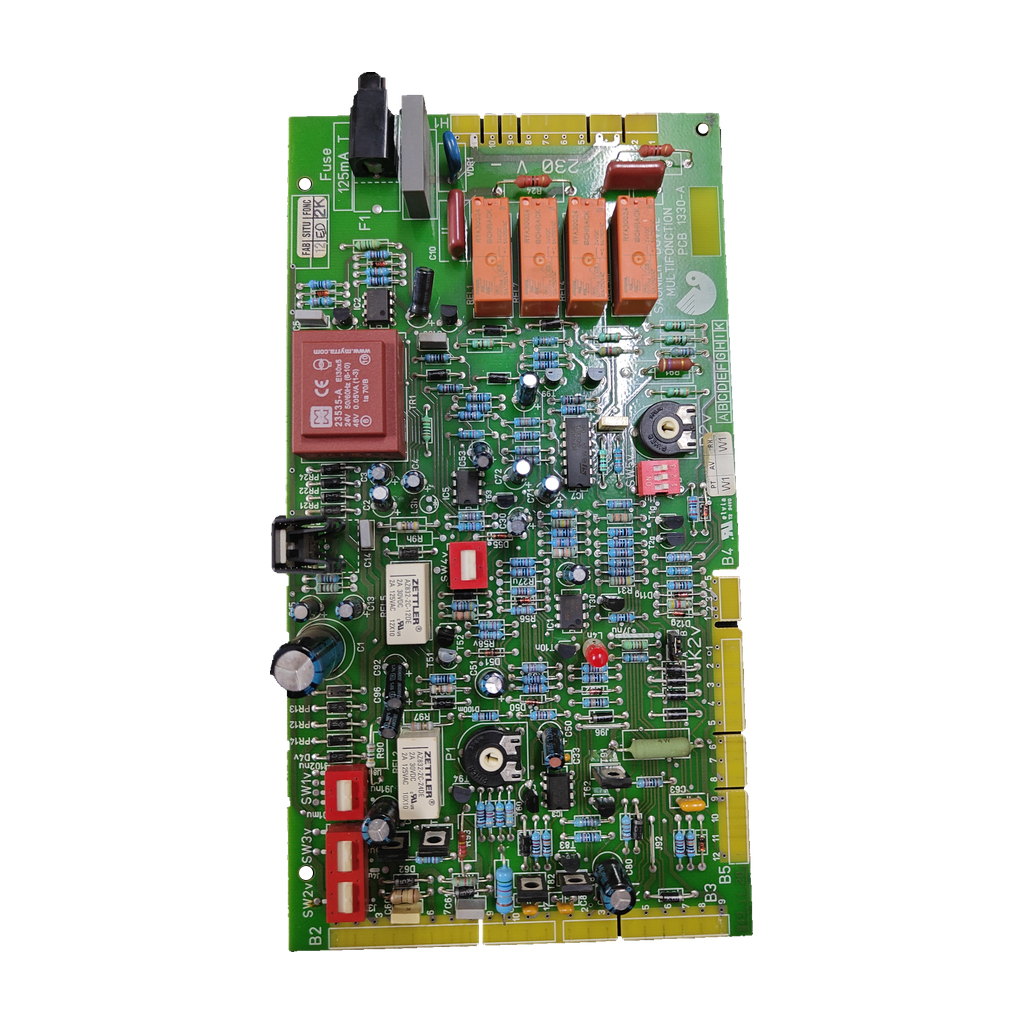

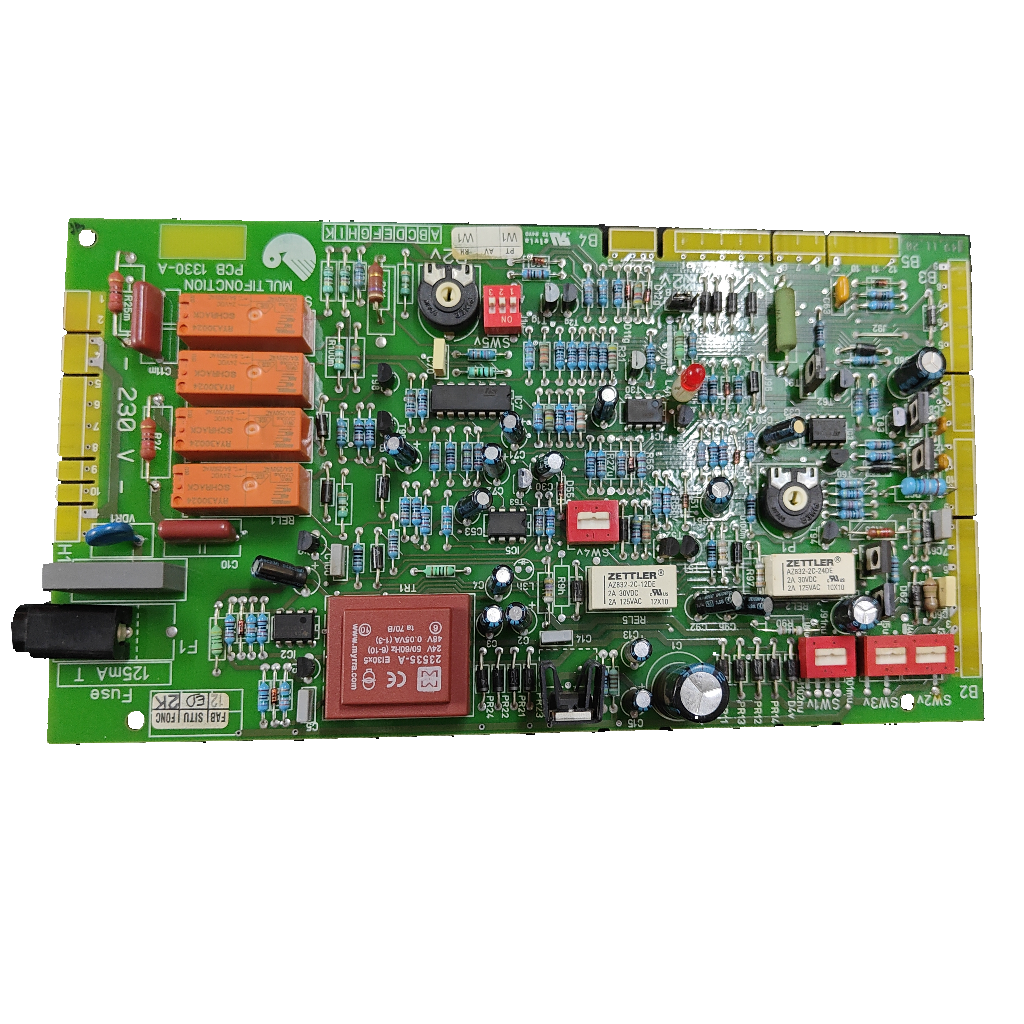

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalReferencia verificada

Placa electrónica Saunier Duval MULTIFONCTION PCB 1330-A · 05712800 para Themis 23 E NOX

Referencia Saunier Duval05712800

La 05712800 es el circuito impreso multifunción de las Saunier Duval Themis 23 E, Themis 23 E V, Thelia 23 E y Thelia 623 E. Esta placa va marcada MULTIFONCTION PCB 1330-A y nuestro taller la ha confirmado para la Themis 23 E NOX. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Ref. Saunier Duval 05712800
  • PCB 1330-A · 4000 103872 6
  • Serigrafía F1 125mA T · 230 V
  • Themis 23 E NOX
Todos los códigos de esta unidad4
Referencia Saunier Duval
05712800
Código del circuito
PCB 1330-A
Modelo
MULTIFONCTION PCB 1330-A
SKU Ecoklima
PLC049

Ninguna fuente externa cita los marcados PCB 1330-A, 4000 103872 6 ni LCX 11 39; las tiendas dan la 05712800. Ese vínculo lo confirma nuestro taller.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de la caldera: el circuito «multi E» de las Saunier Duval Themis 23 E y Thelia 23 E. Una tienda describe esta referencia como la placa que gestiona encendido, modulación, seguridades y comunicación.

Compruébalo en tu placa
  1. Busca en la placa la designación MULTIFONCTION PCB 1330-A y los códigos 4000 103872 6 y LCX 11 39: esta placa los lleva.
  2. Comprueba el transformador 23535-A y el fusible F1 125mA T serigrafiado (una foto del inventario leyó 2 A T: revisa tu placa).
  3. Las tiendas dan la referencia 05712800 (57128 sin ceros) para varias Themis y Thelia: compara el marcado completo, no solo el modelo.
  4. La Themis 23 E NOX es la caldera confirmada por nuestro taller. e-recambios da otra referencia para la Themis 23 y la 23 V; la lista de recambios de la 23 mE da el circuito 57087.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
05712800Referencia Saunier Duval del circuito «multi E Themis Thelia»
MULTIFONCTION PCB 1330-ADesignación marcada en la placa (también MULTIFUNCION PCB 1330-A)
4000 103872 6Código marcado en la placa (también 40001038726)
LCX 11 39Código marcado en la placa (también LCX1139)
23535-ATransformador marcado en la placa
57128 · 5712800 · SD57128La 05712800 sin ceros: 57128 (Espinosa), 5712800 (La Centrale Pro, EasySAV). SD57128 es el código de artículo en la ficha de Arbo, que lo liga a 05712800 (una sola fuente)
288.66.0016Referencia de Remle para la 05712800
1163835EasySAV la da como «Réf. Dispart» y ManoMano como «Réf. fabricant»
No la confundas con
  • SD51255 · SD51273 · SD57050 · SD57069Códigos anteriores que la SD57128 (05712800) sustituye, según Arbo · Compara siempre el marcado completo con MULTIFONCTION PCB 1330-A.

Calderas en las que va

5 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Saunier Duval Themis 23 E NOXConfirmada por nuestro taller · también en Pièces Express, Electrostandard y La Centrale Pro
  • Saunier Duval Themis 23 E5 orígenes: Electrostandard, La Centrale Pro, Espinosa, Climatización Ibérica y Remle
  • Saunier Duval Themis 23 E V (23 EV)3 orígenes: Electrostandard, La Centrale Pro y Espinosa
  • Saunier Duval Thelia 23 E4 orígenes: Electrostandard, La Centrale Pro, Climatización Ibérica y Espinosa
  • Saunier Duval Thelia 623 E3 orígenes: Electrostandard, La Centrale Pro y Remle
Por confirmarPor confirmar
  • Saunier Duval Thelia 623 (sin E)2 orígenes limpios: Climatización Ibérica y Remle. e-recambios (3.º) la lista bajo 288.66.0016, ref. de Remle para la 05712800, y también bajo 288.66.0015 (C.O. 057127): discrepancia dentro de la misma fuente. Por confirmar
No sirve para
  • Saunier Duval Themis 23 mESu lista de recambios (alojada en Pièces Express) da otro circuito: 57087. Una sola fuente
  • Saunier Duval Themis 23 · Themis 23 V · Themis 19 Ve-recambios (una sola fuente): ref. 288.66.0008, C.O. 057126. No consta que la «23 V» sea la misma caldera que la 23 E V
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de las fichas de tienda

Peso
≈ 0,36–0,4 kgArbo · Espinosa
EAN
3532040041646La Centrale Pro · EasySAV · Espinosa

Identificación y códigos del repuesto

Código marcado
4000 103872 6; LCX 11 39

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Serigrafia del PCB
230 V
Fusible serigrafiado
F1 125mA T
Transformador 23535-A
24V 50/60Hz (6-10); 48V 0.05VA (1-3), valores de subcomponente

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Modelo indicado
MULTIFUNCION PCB 1330-A
Fusible leído en foto conflictiva
2 A T
Subcomponente 23535-A
24 V; 48 V 0,05 VA
Subcomponentes relés SCHRACK RYA30024
24 VDC
Subcomponente relé ZETTLER AZ832-2C-12DE
2 A 30 VDC; 2 A 125 VAC
Aplicación indicada en inventario
Saunier Duval THEMIS 23 E NOX

Antes de cambiar la placa

Lo que revisa el técnico
Compara con tu placa

Fíjate en MULTIFONCTION PCB 1330-A, 4000 103872 6 y LCX 11 39, no solo en el modelo de caldera.

Revisa el fusible

Serigrafía F1 125mA T; una foto leyó 2 A T. Revisa tu placa.

Monta con un técnico

La placa lleva 230 V (serigrafía): debe montarla un técnico cualificado.

Preguntas frecuentes

8 preguntas

¿Dónde está el código de esta placa y qué más debo comparar?

La placa va marcada MULTIFONCTION PCB 1330-A, con los códigos 4000 103872 6 y LCX 11 39. Lleva además el transformador 23535-A y un fusible F1 de 125mA T serigrafiado. Las tiendas la llaman por su referencia Saunier Duval, la 05712800.

¿Sirve para mi Saunier Duval Themis 23 E NOX?

Sí. Nuestro taller la ha confirmado para la Themis 23 E NOX. Además, tres tiendas independientes (Pièces Express, Electrostandard y La Centrale Pro) dan el circuito 05712800 para esa caldera. EasySAV también la lista, pero su compra enlaza con Dispart y no la cuento aparte.

¿Sirve también para la Themis 23 E, la 23 E V, la Thelia 23 E o la Thelia 623 E?

Según las tiendas, el circuito 05712800 va en las cuatro, con 3 a 5 orígenes cada una (Electrostandard y La Centrale Pro las citan todas). La Thelia 623 (sin E) tiene 2 fuentes limpias y una discrepancia en e-recambios: por confirmar.

¿Qué significan 05712800, 57128, SD57128 y SD51255?

Las variantes 05712800, 57128 y 5712800 son la misma referencia (57128: Espinosa; 5712800: La Centrale Pro y EasySAV). Según Arbo, que es una sola fuente, SD57128 es su código de artículo y 05712800 el del proveedor, y la SD57128 sustituye a la SD51255, SD51273, SD57050 y SD57069.

¿Qué fusible y qué transformador lleva?

La serigrafía de nuestra unidad marca F1 125mA T y 230 V; el transformador es el 23535-A (24V 50/60Hz entre 6-10; 48V 0.05VA entre 1-3, del subcomponente). En una foto del inventario el fusible se leyó también como 2 A T: revisa tu placa. Son marcados del ejemplar, no mediciones.

¿Y si mi caldera es una Themis 23, 23 V o 23 mE?

Ninguna de las fuentes leídas las une a la 05712800 con esos nombres. e-recambios (una sola fuente) lista la Themis 23, la 23 V y la 19 V con la referencia 288.66.0008 (C.O. 057126), distinta de la 288.66.0016 de la 05712800. No consta que su «23 V» sea la misma caldera que la 23 E V. La lista de recambios de la Themis 23 mE, alojada en Pièces Express, da otro circuito, el 57087. Compara el marcado de tu placa.

¿Quién debe montarla?

Un técnico cualificado: la placa lleva 230 V (serigrafía).

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval MULTIFONCTION PCB 1330-A

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

3 orígenes independientes (Pièces Express, Electrostandard y La Centrale Pro) dan la 05712800 para la Themis 23 E NOX; EasySAV no se cuenta aparte (su compra enlaza con Dispart). Ninguno cita los marcados de la placa: ese vínculo lo confirma nuestro taller.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
