Placa electrónica Saunier Duval IRIS1.0735004 V087_CPrecio a consultar
Saunier DuvalFotos de esta unidad
1 / 4

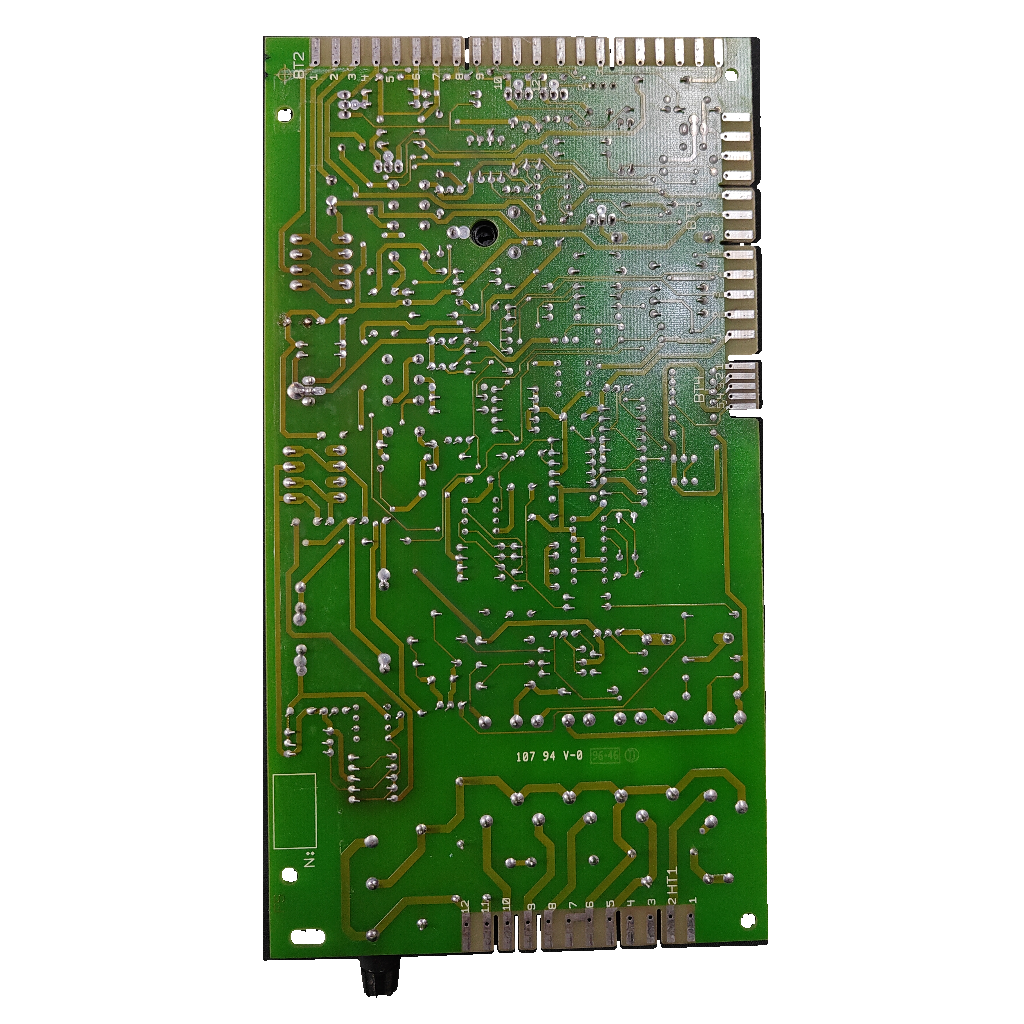

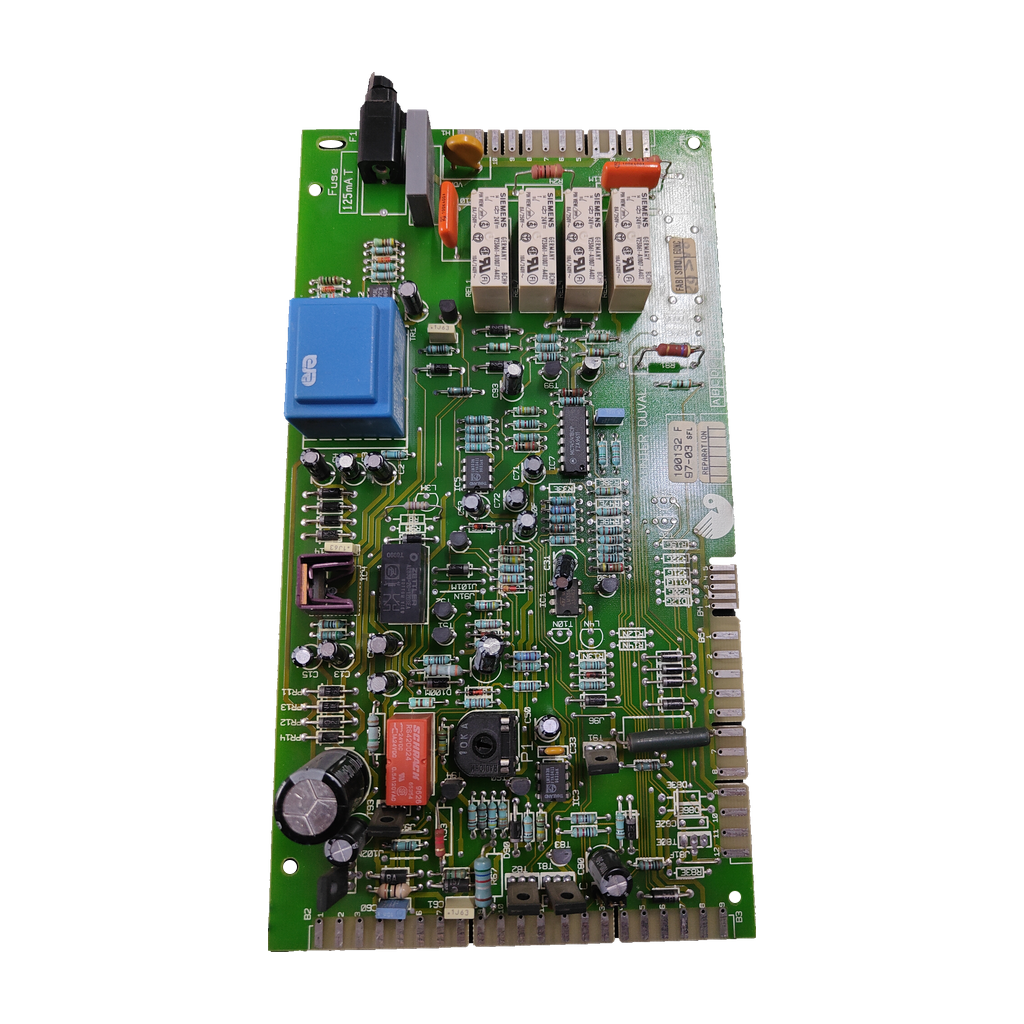

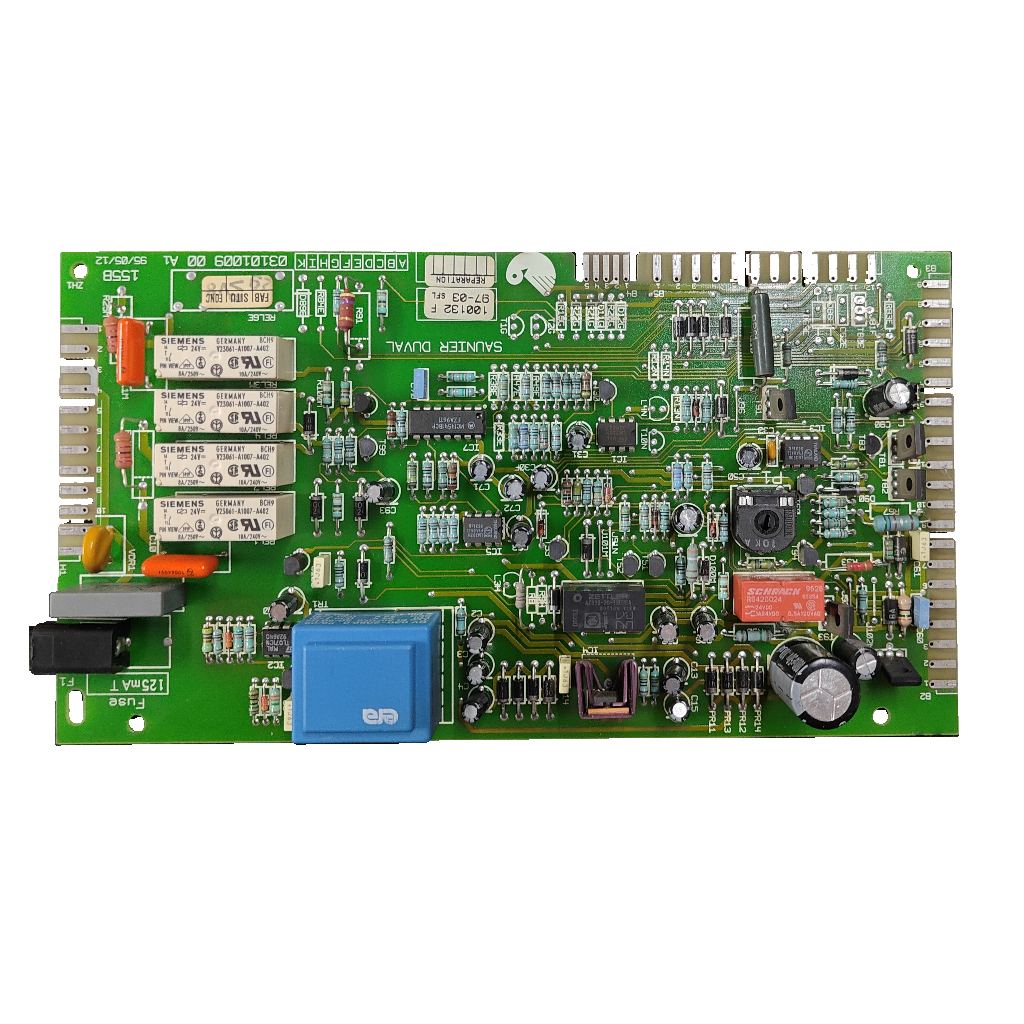

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
Saunier DuvalCompatibilidad confirmada
Placa electrónica Saunier Duval multifunción 03101009 00 A1 · 100132 F para Thelia y Themis
Código del circuito03101009 00 A1
La 03101009 00 A1 (marcada también 100132 F) es una placa electrónica multifunción Saunier Duval para las calderas Thelia y Themis, confirmada por nuestro taller. Fuera del taller, dos fuentes ligan sus códigos a la Thelia 23 E y a la 155E. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Circuito 03101009 00 A1
- Marcado 100132 F · 97-03 SFL
- Fusible Fuse125mAT
- Thelia / Themis (taller)
Todos los códigos de esta unidad3
- Código del circuito
- 03101009 00 A1
- Modelo
- Multifunción
- SKU Ecoklima
- PLC045
Son marcados leídos en la propia pieza; las variantes de escritura sirven para buscar. Ningún documento oficial leído los une a una referencia de catálogo Saunier Duval.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosEs una placa electrónica multifunción Saunier Duval para calderas Thelia y Themis. Antes de cambiarla conviene revisar la alimentación, el fusible y los conectores.
Compruébalo en tu placa
- Busca en la placa el código de circuito 03101009 00 A1 y el marcado 100132 F. En búsquedas también aparece como 03101009-00-A1.
- Comprueba además 97-03 SFL, el marcado de fusible Fuse125mAT y el relé Siemens V23061-A1007-A402.
- Compara los circuitos integrados LM358N, MC14518BCP y FZA9611 y la posición de los conectores con tu placa.
- No la des por equivalente a la 05712800 (57128) ni a la 05712700: ninguna fuente las une a este código. Mira también la letra final de 100132 (E o F).
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.
Códigos de esta pieza
| 03101009 00 A1 | Código del circuito (PCB). Un anuncio de Vinted lo da como marcado de la placa de la 155E. Variantes al buscar: 03101009 00A1, 0310100900A1, 03101009-00-A1 |
|---|---|
| 100132 F | Código marcado en la placa. OpenClima lo cita como 100132-E/100132F para la Thelia 23 E. Variante al buscar: 100132F |
| 97-03 SFL | Código marcado en la placa · variante al buscar: 97-03SFL |
| 95/05/12 | Marcado leído en la placa |
| Fuse125mAT | Marcado de fusible |
| V23061-A1007-A402 | Relé Siemens de la placa (bobina 24 V=; contactos 10 A/240 V~) |
| LM358N · MC14518BCP · FZA9611 | Circuitos integrados visibles en la placa |
No la confundas con
- 05712800 / 57128Circuito impreso «Multi» de las Thelia 23 E / 623 E y Themis 23 E que venden varias tiendas · Ninguna fuente leída lo une a 03101009 00 A1: no lo des por equivalente sin comparar la serigrafía
- 05712700Circuito impreso (PCB) que la lista de un distribuidor británico da para la Thelia 623 · La lista no cita 03101009 00 A1. Nuestro taller confirma esta placa para las Thelia: compara los códigos
- 100132-EPlaca de la Thelia 23 E en la ficha de OpenClima, que la cita junto a 100132F · Nuestra placa está marcada 100132 F; la ficha no explica qué diferencia a la E de la F: compara la letra final
Calderas en las que va
3 confirmadasLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- THELIA/THEMISConfirmada por nuestro taller
- Saunier Duval TheliaConfirmada por nuestro taller · también en una tienda (Thelia 23 E, por el marcado 100132F)
- Saunier Duval ThemisConfirmada por nuestro taller
Por confirmarPor confirmar
- Saunier Duval 155E1 fuente: anuncio de Vinted con el marcado 03101009 00 A1
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónMarcados de esta unidad
- Relé Siemens V23061-A1007-A402
- bobina 24 V=; contactos 10 A/240 V~
- Aplicación indicada en inventario
- THELIA/THEMIS
Síntomas de que puede fallar
Lo que revisa el técnicoReinicios espontáneos de la caldera durante los ciclos de uso.
Una tienda de recambios lo da como síntoma de la placa de la Thelia 23 E / 623 E; revisa antes la alimentación, el fusible y los conectores.
Relés pegados, componentes con marcas de calor, pistas quemadas u oxidación en la placa.
Son signos visibles de placa averiada según esa misma tienda; compáralos con tu placa antes de cambiarla.
Estos síntomas salen del anuncio de la placa 05712800 de las Thelia y Themis; ninguna fuente los liga a 03101009 00 A1.
Antes de cambiar la placa
Lo que revisa el técnicoRevisa el fusible
El marcado de fusible de la placa es Fuse125mAT (125 mA); un anuncio de Vinted de la 03101009 00 A1 también da 125 mA. Lee el valor escrito en el fusible de tu placa antes de cambiarla.
Anota el puente de la placa
Los manuales de la Thelia 23 y de la Themis 23 E hablan de un puente en la placa (Themis: D = bomba discontinua, de fábrica; C = bomba continua). No dicen a qué placa se refieren: anota cómo está el tuyo antes de desmontar.
Monta con un técnico
Pieza eléctrica de una caldera de gas: debe montarla un técnico cualificado.
Preguntas frecuentes
8 preguntas¿Qué es la placa 03101009 00 A1 y cómo la identifico?
Es una placa electrónica multifunción Saunier Duval. El código del circuito es 03101009 00 A1 (variante de búsqueda: 03101009-00-A1) y en la placa se leen además 100132 F, 97-03 SFL y 95/05/12. Lleva el marcado de fusible Fuse125mAT, un relé Siemens V23061-A1007-A402 y los circuitos integrados LM358N, MC14518BCP y FZA9611. Un anuncio de Vinted da 03101009 00 A1 como marcado de una placa principal de caldera de gas Saunier Duval.
¿Sirve para mi Saunier Duval Thelia o Themis?
Sí. Nuestro taller la ha confirmado para las Saunier Duval Thelia y Themis, sin precisar el subtipo (23 E, 623 E…). Una tienda, OpenClima, liga el marcado 100132F con la Thelia 23 E. Para la Themis no hay fuente externa que una los códigos de esta placa. ¿Dudas? Envíanos desde Contacto una foto de la placa de características de tu caldera o llama al 919 931 595.
¿Sirve para la Saunier Duval 155E?
No está confirmado. Un anuncio de Vinted da la placa con el marcado 03101009 00 A1 para la 155E; es una sola fuente y nuestro taller no ha confirmado esa caldera (sí Thelia y Themis). Compara los códigos de tu placa con 03101009 00 A1 y 100132 F, o llámanos al 919 931 595 con una foto de la etiqueta.
¿Es la misma que la 05712800 (57128) de las Thelia y Themis 23 E?
No lo sabemos. Varias tiendas dan 05712800 o 57128 como circuito impreso de las Thelia 23 E / 623 E y Themis 23 E, y un despiece de la Themis 23 E lista 57128 «Circuit imprimé». La lista de la Thelia 623 de un distribuidor británico da otro circuito impreso, el 05712700. Ninguna de esas páginas cita 03101009 00 A1 ni 100132 F: no las damos como equivalentes, compara los códigos.
¿Qué significan 03101009 00 A1, 100132 F y 97-03 SFL?
Son marcados leídos en la propia placa: 03101009 00 A1 es el código del circuito, y 100132 F y 97-03 SFL figuran como código marcado. OpenClima lista «100132-E/100132F» como versión de electrónica de la Thelia 23 E, pero ninguna fuente explica qué cambia entre la E y la F ni qué indican las demás letras (A1, SFL): compara siempre el marcado completo.
¿Qué fusible lleva esta placa?
El marcado de fusible de la placa es Fuse125mAT, es decir, 125 mA. Un anuncio de Vinted de la 03101009 00 A1 también da fusible de 125 mA, y un despiece de la Themis 23 E lista un fusible S54081 de 125 mA junto al circuito impreso 57128, sin decir que vaya en esta placa. Lee el valor escrito en tu fusible.
¿Qué anotar al montarla y quién debe hacerlo?
Debe montarla un técnico cualificado: es una placa de una caldera de gas con un relé de contactos 10 A/240 V~. Corta la alimentación eléctrica y cierra el gas antes de tocar nada. Los manuales de la Thelia 23 y de la Themis 23 E hablan de un puente en la placa (Themis: D = bomba discontinua, de fábrica; C = bomba continua) sin decir a qué código de placa se refieren: anota la posición del tuyo y repítela en la nueva.
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
Cómo hemos verificado esta ficha
Saunier Duval MultifunciónCompatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia
Thelia y Themis confirmadas por nuestro taller. Fuera del taller, un anuncio de Vinted (03101009 00 A1, caldera 155E) y una tienda (100132F, Thelia 23 E); ningún documento oficial leído lista la placa.
Fuentes consultadas
- Vinted: anuncio de la placa con marcado 03101009 00 A1 (Saunier Duval 155E)Marcado 03101009 00 A1, caldera 155E y fusible de 125 mA; placa usada de desmontaje
- OpenClima: ficha de la placa 100132-E para Thelia 23 EVersión de electrónica 100132-E/100132F para la Thelia 23 E
