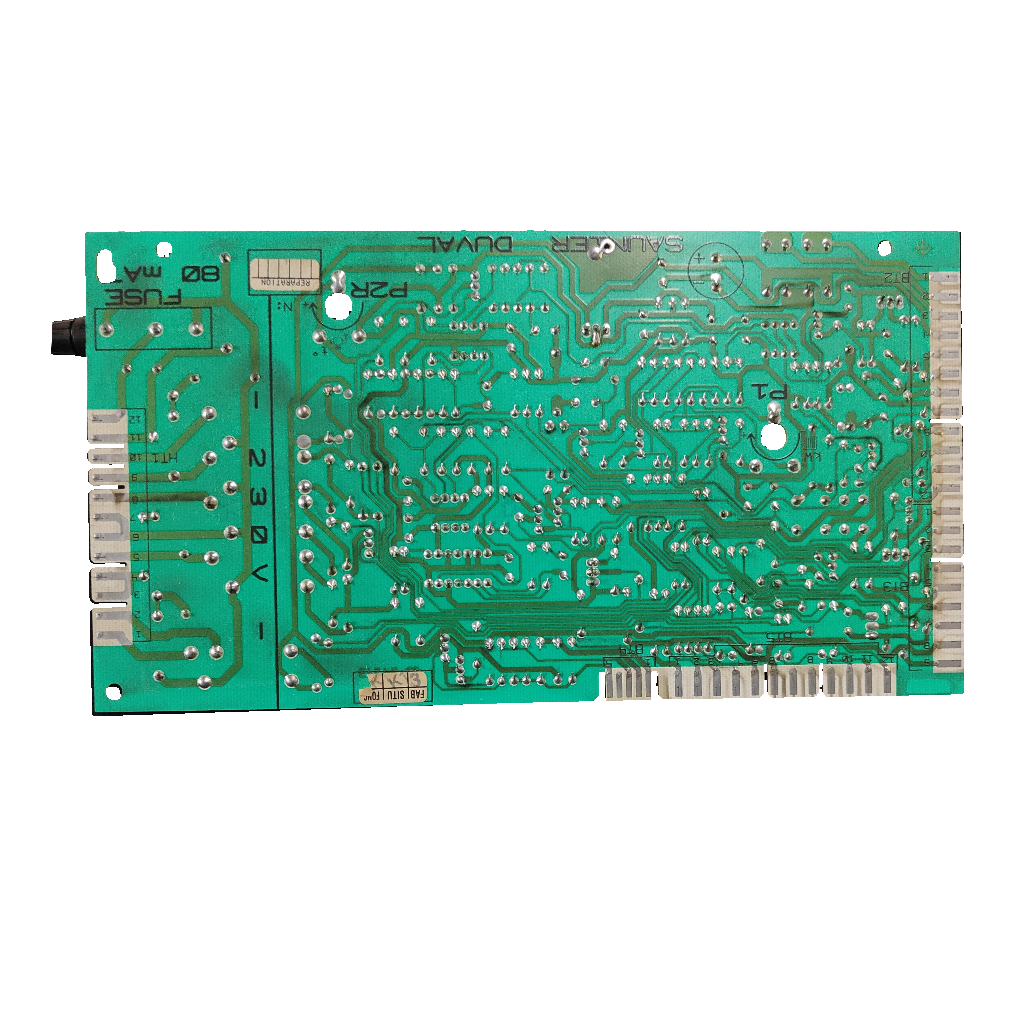

Placa electrónica Saunier Duval P2R · 8/050149 para Combitek F23: Placa completa e identificador ampliado

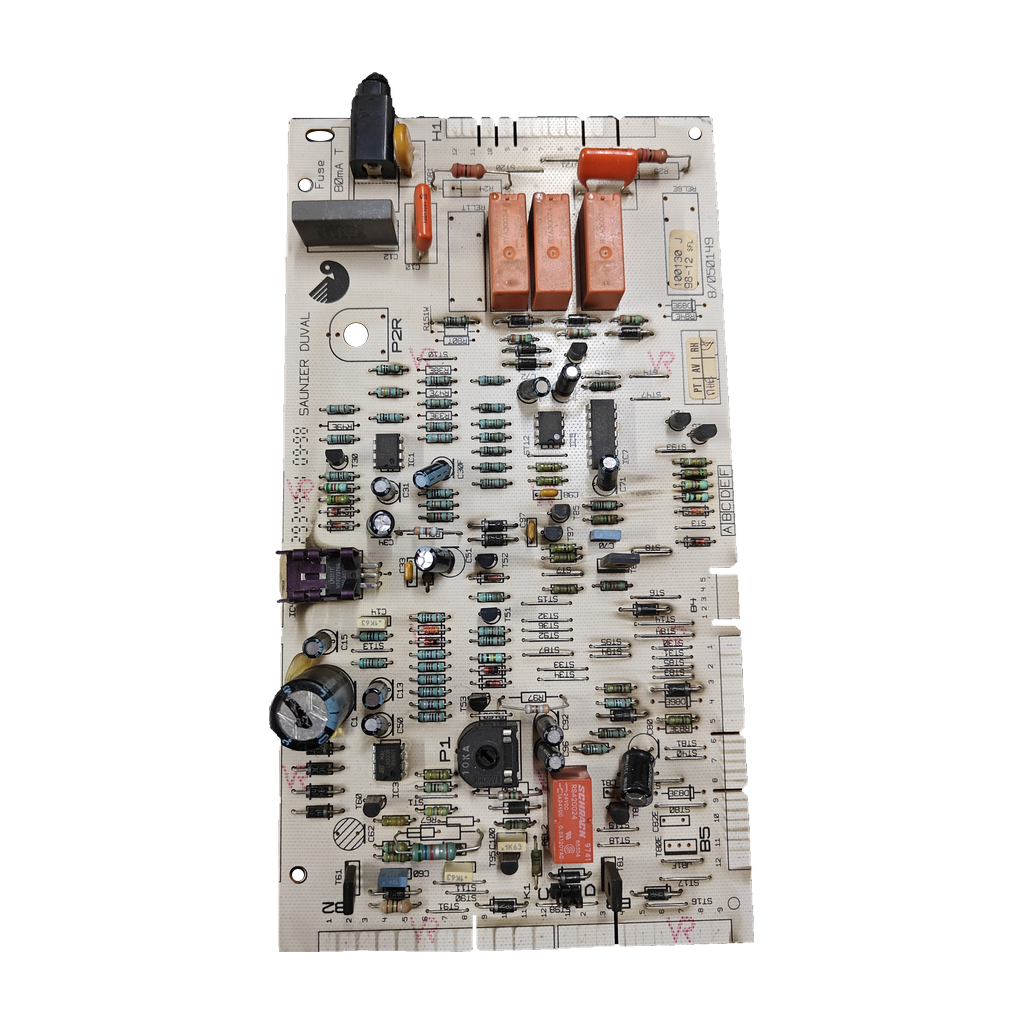

Placa electrónica Saunier Duval P2R · 8/050149 para Combitek F23: vista 2

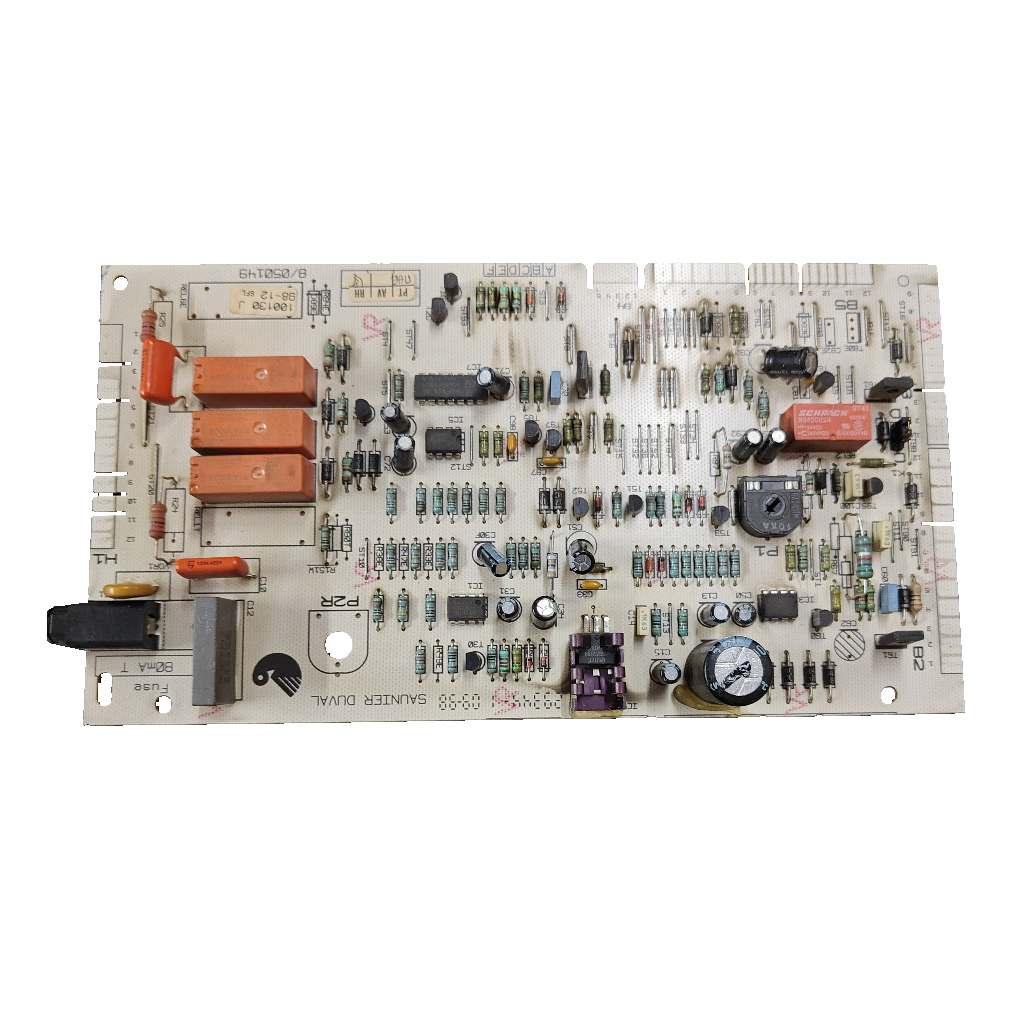

Placa electrónica Saunier Duval P2R · 8/050149 para Combitek F23: vista 3

Placa electrónica Saunier Duval P2R · 8/050149 para Combitek F23: vista 4

Saunier DuvalFotos de esta unidad

1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval P2R · 8/050149 para Combitek F23

Referencia Saunier Duval8/050149

La placa electrónica Saunier Duval P2R (código 8/050149) sirve para la caldera Combitek F23, confirmada por nuestro taller, y está usada y revisada. Compara el código 8/050149 de tu placa antes de pedirla.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 8/050149
Designación P2R
Conector de 12 posiciones
Relé 24 V DC · RYA30024

Todos los códigos de esta unidad3

Referencia Saunier Duval: 8/050149
Modelo: P2R
SKU Ecoklima: PLC064

No hemos encontrado ninguna fuente que explique 100130 J ni 98-12 SFL: sirven para comparar con tu placa. Las listas de recambios del Combitek F 23 E que hemos leído no incluyen 8/050149 ni P2R.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica Saunier Duval con la designación P2R, con un relé y un conector de 12 posiciones numeradas. Ninguna fuente que hemos leído dice qué función tiene la P2R en la caldera: el manual del Combitek F 23 E nombra una placa principal y otra de control o encendido sin decir cuál es. Antes de darla por mala, revisa los fusibles y el conector (ver comprobaciones).

Compruébalo en tu placa

Busca en tu placa el código 8/050149 y la designación P2R. También lleva marcados 100130 J y 98-12 SFL.
Compara el código completo, con su letra final: 8/050149 y 8/050149E se anuncian como fichas distintas.
Las listas del Combitek F 23 E dan placas con los códigos 05745900, 05741000, 57286 y 57296; ninguna fuente las une a 8/050149 ni a P2R, así que compara código y conector antes de darlas por equivalentes.
Comprueba que el conector de tu placa tiene 12 posiciones numeradas del 1 al 12.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

8/050149	Código marcado en la placa. Openclima lo da como versión electrónica Saunier Duval
P2R	Designación marcada en la placa
100130 J	Marcado del circuito impreso (PCB) de la placa
98-12 SFL	Otro código marcado en la placa

No la confundas con

8/050149EPlaca Saunier Duval con sufijo E, ficha aparte en Openclima (Thelia 23) · Código distinto: compara la letra final antes de pedir
05745900Placa de control del Combitek F 23 E en listas de revendedores · Otro código: ninguna lista lo une a 8/050149 ni a P2R
05741000Placa multifunción para Combitek, Thema y Themaplus 23 E · Otro código: no lo une a 8/050149 ni a P2R
57286 · 57296Main PCB y Control PCB en la lista de recambios del manual del Combitek F 23 E · Otros códigos: el manual no dice cuál es la P2R ni los une a 8/050149
05712700-C · 5712700Placa que Gremisat (05712700-C) y HSS (5712700) dan para la Thelia 23 · Otro código: no lo une a 8/050149 ni a P2R

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval COMBITEK F23Confirmada por nuestro taller

Por confirmarPor confirmar

Saunier Duval Thelia 231 fuente: Openclima (ficha del 8/050149). Otras 2 tiendas dan la 05712700-C y la 5712700 para la Thelia 23

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Fusible serigrafiado: 80 mA T
Rele naranjaRYA30024: 24 V DC; 8 A 250 V AC

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Fusible visible: 8 A T · 2.0 A
Relé subcomponente: 240 VAC
Conector: 12 posiciones numeradas 1-12
Aplicación indicada en inventario: Saunier Duval COMBITEK F23

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa los fusibles

La placa marca un fusible de 80 mA T y lleva visibles uno de 8 A T y otro de 2.0 A. Mira si alguno está fundido antes de dar la placa por mala.

Relé y conector

Lleva un relé naranja RYA30024 (24 V DC; 8 A 250 V AC) y un conector de 12 posiciones. El taller anota además relés RYA3C024 de 24 V DC. Compáralos con los de tu placa.

Monta con un técnico

Debe montarla un técnico cualificado: la placa lleva un relé de 8 A 250 V AC.

Preguntas frecuentes

7 preguntas

¿Qué códigos lleva la placa P2R y qué significan?

Lleva marcados 8/050149, 100130 J (marcado del circuito impreso) y 98-12 SFL, y la designación P2R. Openclima da el 8/050149 como versión electrónica de una placa Saunier Duval. Ninguna fuente explica 100130 J, 98-12 SFL ni P2R. Compara al menos el 8/050149 y el conector, que tiene 12 posiciones numeradas del 1 al 12.

¿Sirve para mi Saunier Duval Combitek F23?

Sí. Nuestro taller ha confirmado esta placa P2R (8/050149) para la Combitek F23. Las listas de recambios que hemos leído del Combitek F 23 E no incluyen el 8/050149: el manual nombra la placa principal 57286 y la de control 57296, sin decir cuál es la P2R. Antes de pedirla, compara el código 8/050149 de tu placa con el de la nuestra.

¿Sirve para la Saunier Duval Thelia 23?

No la hemos confirmado: una tienda, Openclima, anuncia la placa 8/050149 para la Thelia 23, pero es una sola fuente. Otras dos tiendas, Gremisat y HSS, dan para esa caldera la placa 05712700-C (Gremisat) y la 5712700 (HSS, «after CE») y no citan 8/050149, y ninguna fuente explica la diferencia. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera, o llámanos al 919 931 595.

¿Es lo mismo el 8/050149 que el 8/050149E?

Openclima los anuncia en dos fichas distintas, 8/050149 y 8/050149E, las dos para la Thelia 23. Ninguna fuente que hemos leído dice que sean intercambiables, así que compara la letra final del código de tu placa.

¿Es la misma placa que la 05745900, la 05741000, la 57286 o la 57296 del Combitek F 23 E?

Ninguna fuente que hemos leído lo dice. Listas de revendedores dan la 05745900 como placa de control del Combitek F 23 E y una tienda la 05741000 como placa multifunción. El manual del Combitek F 23 E lista la main PCB 57286 y la control PCB 57296. Ninguna menciona 8/050149 ni P2R: no las trates como equivalentes sin comparar código y conector.

¿Quién debe montar la placa y hay ajustes que revisar?

Debe montarla un técnico cualificado: la placa lleva un relé de 8 A 250 V AC. Ninguna fuente detalla ajustes de la P2R.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval P2R

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Una fuente externa (Openclima) une el 8/050149 con una placa Saunier Duval para la Thelia 23; otras dos tiendas dan la 05712700-C y la 5712700 para esa caldera. La Combitek F23 la confirma nuestro taller.

Fuentes consultadas

Openclima: ficha de la placa Saunier Duval 8/050149 (Thelia 23)Título y descripción con el código 8/050149 como versión electrónica Saunier Duval

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
