Placa electrónica Saunier Duval PM-02 · 0020018278 para Themafast Condens F24: Placa completa e identificador ampliado

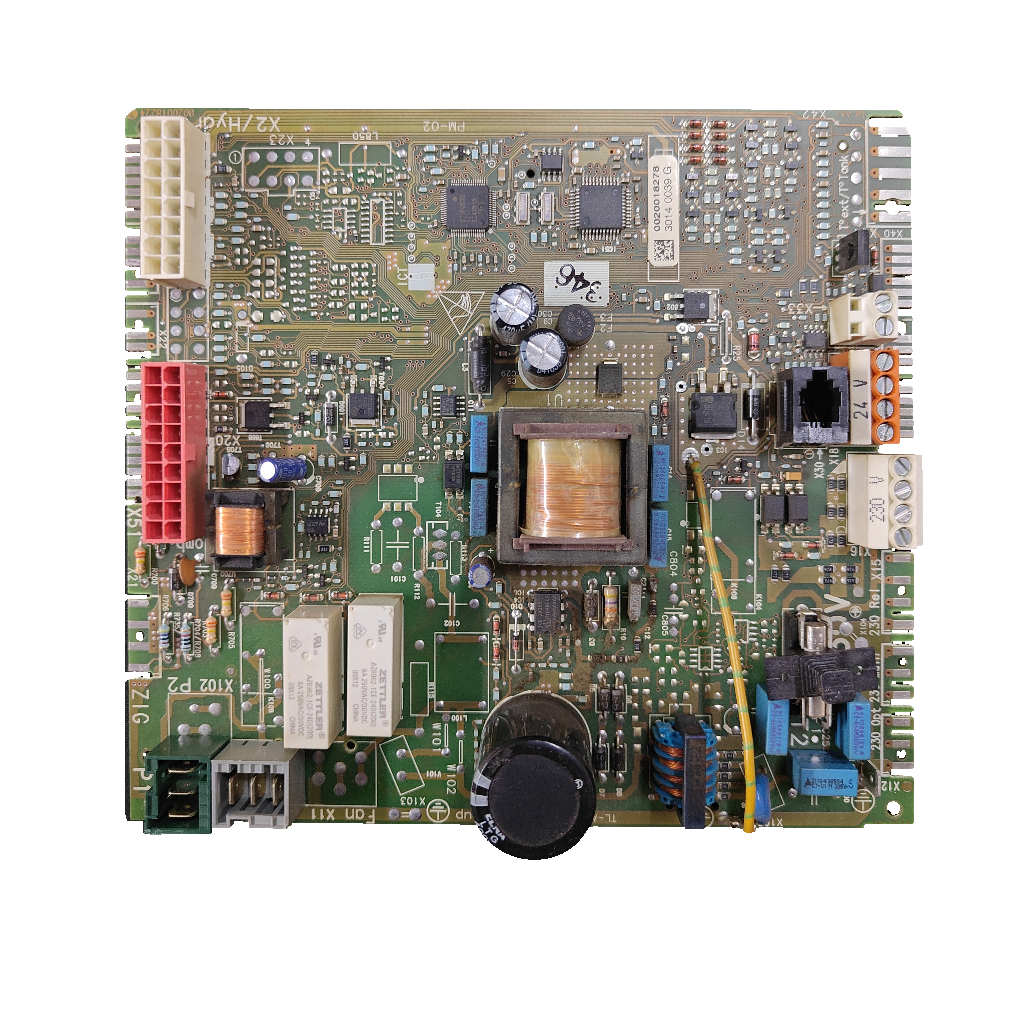

Placa electrónica Saunier Duval PM-02 · 0020018278 para Themafast Condens F24: vista 2

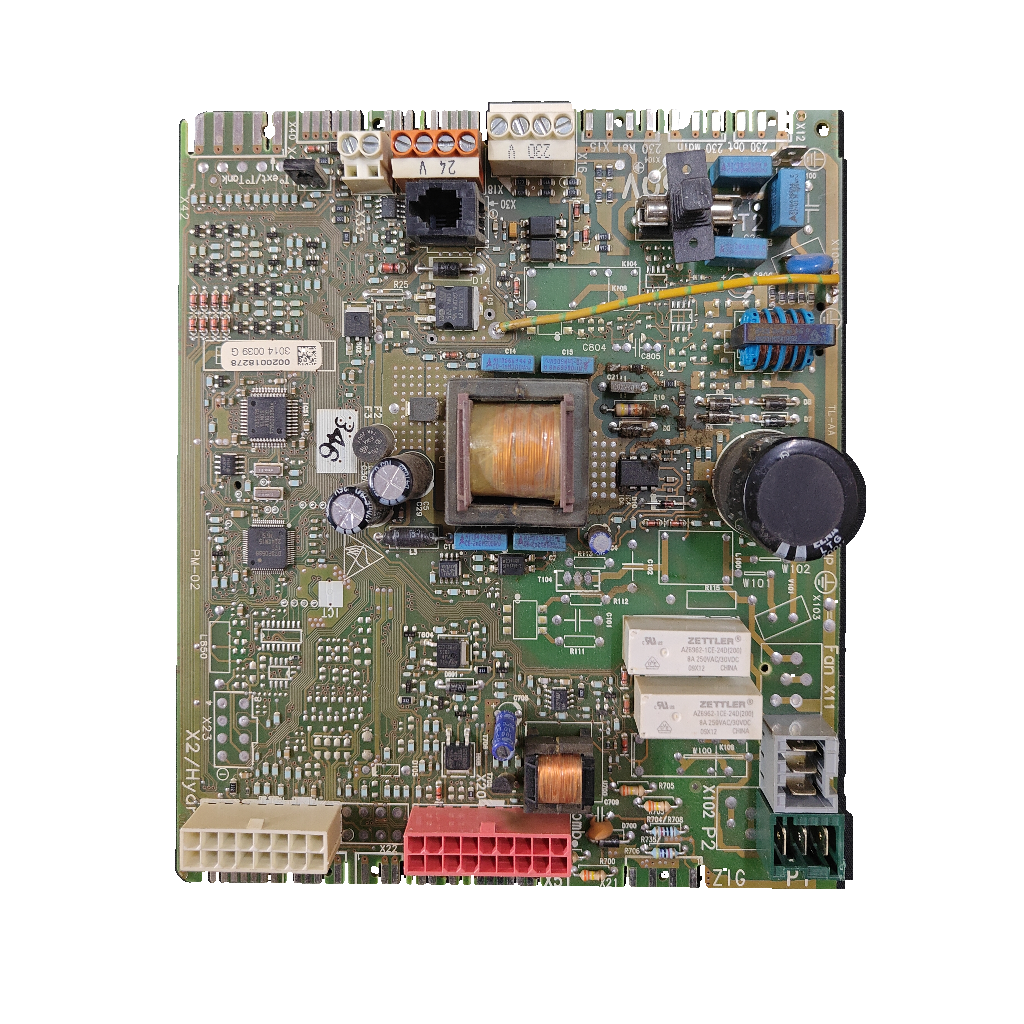

Placa electrónica Saunier Duval PM-02 · 0020018278 para Themafast Condens F24: vista 3

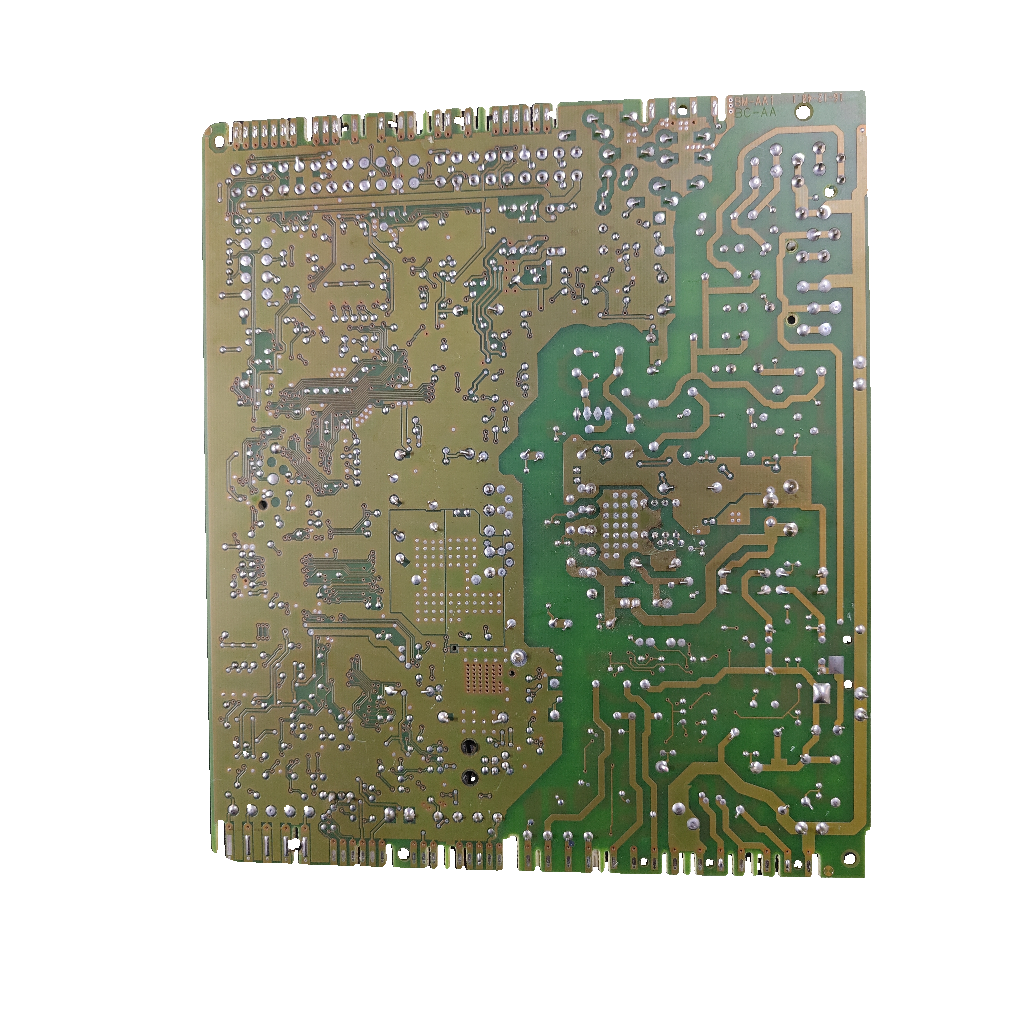

Placa electrónica Saunier Duval PM-02 · 0020018278 para Themafast Condens F24: vista 4

Saunier DuvalFotos de esta unidad

1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval PM-02 · 0020018278 para Themafast Condens F24

Referencia Saunier Duval0020018278

La PM-02 con referencia 0020018278 es la placa electrónica de control de la Saunier Duval Themafast Condens F24, confirmada por nuestro taller. Unidad usada y revisada: compara sus códigos con los de tu placa.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Ref. 0020018278
Designación PM-02
Conectores 230 V y 24 V
Relé Zettler 8 A · 250 VAC

Todos los códigos de esta unidad3

Referencia Saunier Duval: 0020018278
Código del circuito: PM-02
SKU Ecoklima: PLC056

SATCRM da para la Thema Condens F24 la placa 20018478, que es otro código. Compara siempre el código marcado.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Placa electrónica que gestiona el encendido, la modulación y los sistemas de seguridad de la caldera, según una tienda. Se sospecha de ella si la caldera no enciende, no responde al panel, se reinicia sola o muestra códigos de error erráticos.

Compruébalo en tu placa

Busca en la placa la designación PM-02 y el código 0020018278. Esta unidad lleva además el código 3014 0039 G.
Compara también el relé Zettler AZ6962-1CE-24D(200) y los rótulos de conectores (230 V y 24 V) como apoyo; lo decisivo es el código.
No la confundas con la placa de las Themafast sin condensación (C25, C28 E, NOX) ni con códigos parecidos como 20018478, 0020018478 o 20018473.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

0020018278	Referencia de la placa, confirmada por nuestro taller para la Themafast Condens F24. Las tiendas la dan también para la Themafast Condens F30 (2 orígenes).
PM-02	Designación marcada en la placa
3014 0039 G	Código marcado en la placa
AZ6962-1CE-24D(200)	Relé Zettler montado en la placa (8 A · 250 VAC / 30 VDC)
AZ2501-1C-12D	Otro relé Zettler de la ficha técnica del taller (8 A · 250 VAC / 30 VDC)

No la confundas con

20018478 / 0020018478Placa principal según EasySAV (ThemaPLUS Condens F 24 E), Jean-Paul Guy (ThemaPlus 24/30 E y Thema Condens F AS 24 E) y ESC Grossiste (ThemaPlus Condens F 30 E); SATCRM la lista para la Thema Condens F24 · Es otro código. No sabemos si es una revisión o una errata: compara el de tu placa
20018473 / 0020018473Placa que dos tiendas llaman «display» de la Themafast Condens F 24 y otra da como control principal de la F 24E, F 30E y F 30H · Es otro código y las tiendas no coinciden en qué es: compara el de tu placa
SDS10200Placa multifunción que un catálogo italiano da para Themafast C/F24E, Themaclassic, Thematek e Isotwin C/F24E · No consta que sea la PM-02
0020204482Placa que Climatización Ibérica da para la Themafast Condens F 30 E · Recirepuestos da para esa caldera 0020018278: compara el de tu placa

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Themafast Condens F24 (Themafastcondens F24)Confirmada por nuestro taller

Por confirmarPor confirmar

Saunier Duval Themafast Condens F302 fuentes (Climatización Ibérica y Recirepuestos)
Saunier Duval Themafast Condens F30 E1 fuente (Recirepuestos); Climatización Ibérica da otra placa, 0020204482. Su guía dice que la F30 E sin condensación lleva otra placa: contradicción sin resolver

No sirve para

Saunier Duval Themafast sin condensación (C25, C28 E y NOX)Una guía dice que su placa, intercambiador y extractor son distintos de los de las Themafast Condens
Saunier Duval ThemaFast Condens 25-A, 30-A y F 30-A/1Tres tiendas les dan otras placas: 0010028087, 0020212695, 0020172942, 0020247219, 0020066024

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Rotulos de conectores: 230 V; 24 V, no rangos de caldera
Rele Zettler visible: AZ6962-1CE-24D(200); 8A250VAC/30VDC, datos de componente

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Subcomponente relé ZETTLER AZ6962-1CE-24D(200): 8 A, 250 VAC / 30 VDC; 09X12; China
Aplicación indicada en inventario: Saunier Duval THEMAFASTCONDENS F24

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o no responde a ninguna orden del panel de control.

Una tienda lo asocia a esta placa.

Códigos de error erráticos y difíciles de borrar, o reinicios espontáneos.

Una tienda los relaciona con esta placa en la Themafast Condens F30.

Arranques erráticos, la caldera se apaga sola o los códigos van cambiando.

Una guía de la gama Thema Condens lo atribuye a la placa.

Antes de cambiar la placa

Lo que revisa el técnico

Tensión y fusibles

Una tienda aconseja revisar antes la tensión de entrada y los fusibles.

Relés y pistas

Mira si hay relés pegados, pistas quemadas u oxidación en el circuito.

Monta con un técnico

Hay que cortar la corriente y manipular el gas con seguridad.

Preguntas frecuentes

8 preguntas

¿Cómo identifico la placa PM-02 con referencia 0020018278?

Busca en la placa la designación PM-02 y el código 0020018278; esta unidad lleva también 3014 0039 G y un relé Zettler AZ6962-1CE-24D(200). Climatización Ibérica pone 0020018278 en el título de sus anuncios, también en Miravia. Compara el código antes de pedirla.

¿Sirve para mi Saunier Duval Themafast Condens F24?

Sí. Nuestro taller la ha confirmado para la Themafast Condens F24. Recirepuestos la lista además para la Themafast Condens F24 E (1 origen), pero la guía de Climatización Ibérica dice que la F24 E sin condensación lleva otra placa.

¿Sirve para la Themafast Condens F30 o F30 E?

Está por confirmar. Climatización Ibérica y Recirepuestos la dan para la F30 (2 orígenes). Recirepuestos la da también para la Themafast Condens F30 E (1 origen), pero Climatización Ibérica da para esa caldera la placa 0020204482 y su guía dice que la F30 E sin condensación lleva otra placa. Sin despiece oficial: compara el código de tu placa o envíanos desde Contacto una foto de la etiqueta y de la placa de características de la caldera.

¿Qué significan PM-02, 0020018278 y 3014 0039 G?

0020018278 es la referencia de esta placa, confirmada por nuestro taller; las tiendas la usan también para la F30. PM-02 es la designación marcada en el circuito. Ninguna fuente explica 3014 0039 G, así que no lo interpretamos.

¿Qué pasa con los códigos 20018478, 0020018478 y 20018473 que dan otras tiendas?

Son otros códigos. Como placa principal dan 20018478 o 0020018478 EasySAV (ThemaPlus Condens F 24 E), Jean-Paul Guy (ThemaPlus 24/30 E y Thema Condens F AS 24 E) y ESC Grossiste (ThemaPlus Condens F 30 E); SATCRM la lista para la Thema Condens F24. Dos tiendas llaman «display» a la 20018473 en la Themafast Condens F 24. No sabemos si son revisiones o erratas: la nuestra lleva 0020018278, confirmada por el taller para la F24.

¿Vale la placa de una Themafast sin condensación (C25, C28 E, NOX)?

No debería. Según la guía de Climatización Ibérica, en esas calderas los códigos coinciden pero la placa, el intercambiador y el extractor son distintos de los de las Themafast Condens. Para la F24 E y la F30 E hay una contradicción sin resolver (ver compatibilidad). Un catálogo italiano da la placa multifunción SDS10200 para la Themafast C/F24E; no consta que sea la PM-02.

¿Qué averías apuntan a esta placa y quién debe montarla?

Una tienda la relaciona con una caldera que no enciende ni responde al panel, códigos erráticos, reinicios y relés pegados o pistas quemadas. Antes revisa la tensión de entrada y los fusibles. Debe montarla un técnico cualificado: hay que cortar la corriente y manipular el gas.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval PM-02

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

El código 0020018278 sale en 2 orígenes (Climatización Ibérica y Recirepuestos) para la Themafast Condens F30. Las 3 páginas de Climatización Ibérica cuentan como 1. Sin despiece oficial con este código.

Fuentes consultadas

Recirepuestos: placa Themafast Condens F30, F24 E y F30 E · 0020018278Lista 0020018278 para F30, F24 E y F30 E
Climatización Ibérica: ficha de la placa Themafast Condens F30 · 0020018278Placa para la F30; síntomas y aviso de montaje
Climatización Ibérica: guía de códigos y repuestos de la Saunier Duval ThemafastEnlaza 0020018278 a la F30; las Themafast sin condensación (F24 E, F30 E, C25, C28 E, NOX) llevan otra placa, según la guía.
Miravia: anuncio de la placa Themafast Condens F30 · 0020018278Mismo vendedor que Climatización Ibérica

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
