Placa electrónica Saunier Duval PM-02 · 0020183525 / 0020106661 · Thema NOx F25 B: Placa completa e identificador ampliado

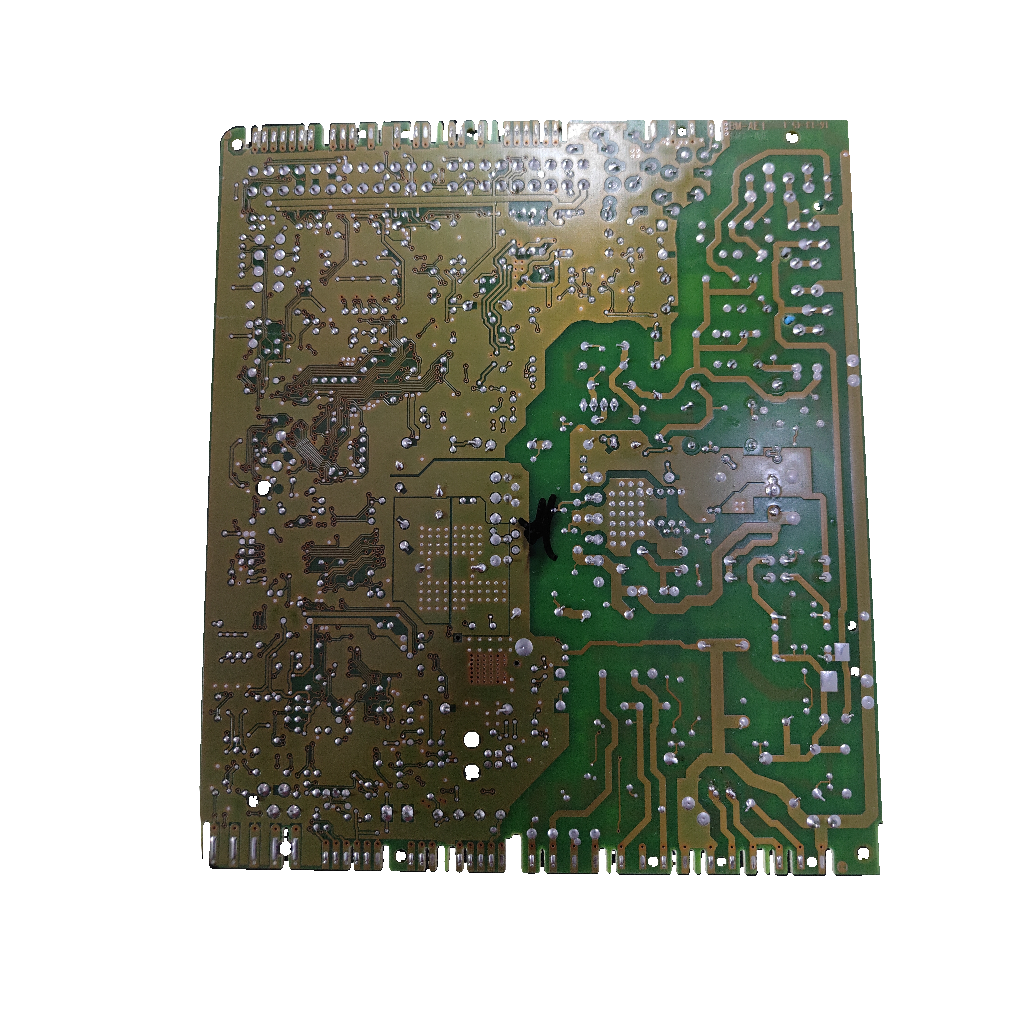

Placa electrónica Saunier Duval PM-02 · 0020183525 / 0020106661 · Thema NOx F25 B: vista 2
Placa electrónica Saunier Duval PM-02 · 0020183525 / 0020106661 · Thema NOx F25 B: vista 3
Saunier DuvalFotos de esta unidad
1 / 3

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalReferencia verificada

Placa electrónica Saunier Duval PM-02 · 0020183525 / 0020106661 · Thema NOx F25 B

Referencia Saunier Duval0020183525 · 0020106661

La PM-02 (códigos Saunier Duval 0020183525, equivalente 0020184123, o 0020106661) es una placa electrónica confirmada por nuestro taller para la Thema NOx F25 B1 y la Themafast NOx F30/B-2; 3 o más orígenes la dan para la Thema NOx F25 B y la Themafast NOx F30. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • PM-02 · 0020183525
  • También 0020106661
  • Equivale a 0020184123
  • Baja tensión 24 V
Todos los códigos de esta unidad3
Referencia Saunier Duval
0020183525 · 0020106661
Código del circuito
PM-02
SKU Ecoklima
PLC026

Ambas placas llevan V-Group serigrafiado. Climatización Ibérica e ICG citan 0020141438, 0020124926 y 002014950 junto a 0020184123, y Fservice 10200, sin explicarlos: no los damos por equivalentes. e-recambios llama «Módulo caldera» a 288.66.0005.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa de control de la caldera: según una tienda gestiona encendido, modulación, seguridades y comunicación. Se sospecha de ella si no enciende, se reinicia sola o marca errores sin sentido.

Compruébalo en tu placa
  1. Busca en la placa 0020183525 o 0020106661 y la designación PM-02, y compáralas con tu placa.

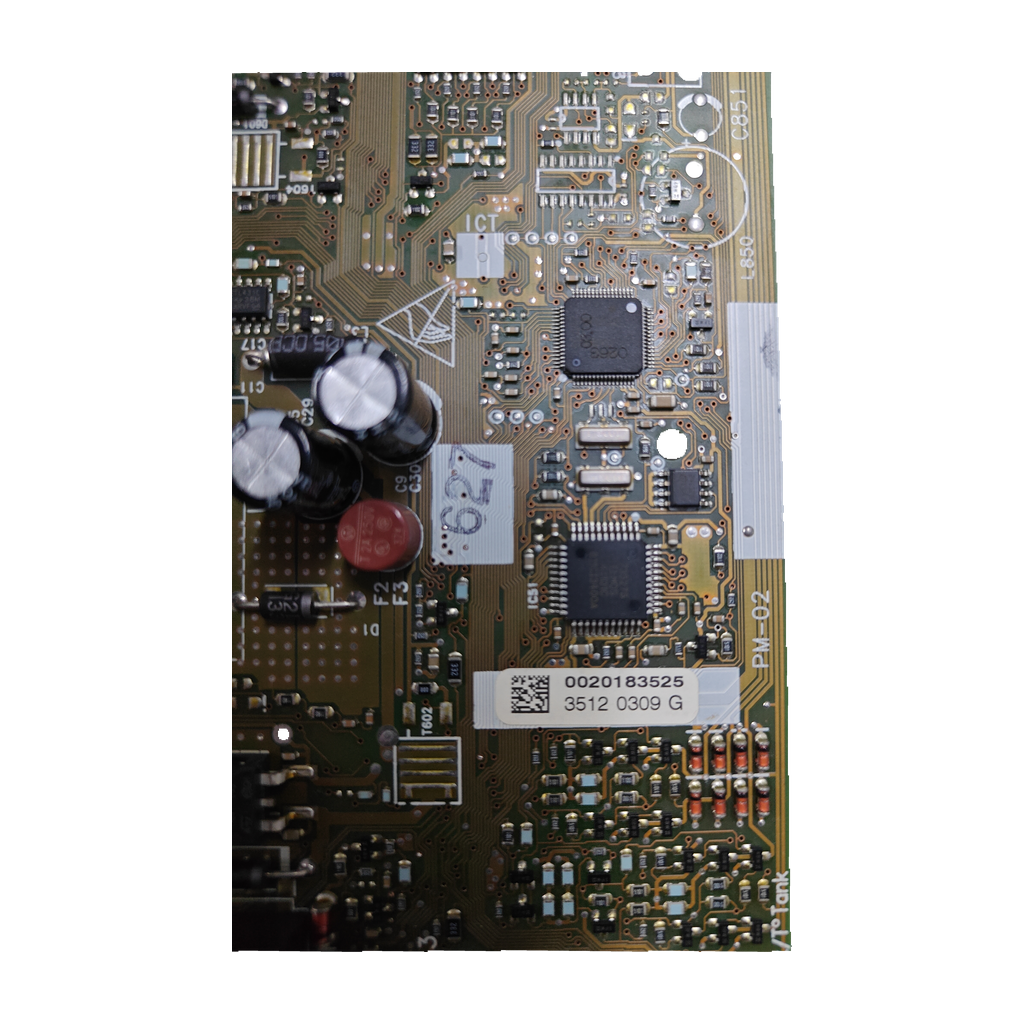

  2. Compara el código marcado al lado: 3512 0309 G con 0020183525, 1453 5079 G con 0020106661.
  3. Comprueba que relés y conectores coinciden en número y posición con los de tu placa.
  4. No la confundas con S1047000 (Themafast F 30 E H-MOD), 288.00.0008 (Thema NOx F24) ni 0010028086 (Vaillant).
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
0020183525Marcada en una placa; Openclima, Climatización Ibérica y Wallapop
0020106661Marcada en la otra placa; Openclima la titula «Themafast Nox F 30»
0020184123Equivale a 0020183525 (Climatización Ibérica y Openclima las dan juntas). La dan al menos ocho tiendas
0020135165Referencia de nuestro taller para la placa con 0020106661
PM-02Designación marcada en ambas placas
1453 5079 GCódigo marcado junto a 0020106661
3512 0309 GCódigo marcado junto a 0020183525
TL-AECódigo marcado en la placa con 0020106661
2BM-AE1Marcado de borde de la placa con 0020183525
288.66.0005Código de Remle para 0020184123
No la confundas con
  • 0010028086Placa Vaillant que una tienda lista con 0020135165 · Otra marca: la nuestra es Saunier Duval PM-02
  • S1047000Circuito Themaclassic / Isotwin C24 / Themafast / Isofast (Suner) · Va en el despiece de la Themafast F 30 E H-MOD: otra familia
  • 288.00.0008Placa para Thema NOx F24 y Supermicra Ecoplus (e-recambios) · e-recambios no la lista para F25 ni F30

Calderas en las que va

8 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Saunier Duval F 25 BConfirmada por nuestro taller
  • Saunier Duval F 25 A LPG/GNConfirmada por nuestro taller
  • Saunier Duval F 30 NL/LLConfirmada por nuestro taller
  • Micraplus NOX 24 B2Confirmada por nuestro taller
  • Saunier Duval Thema NOx F25 B1 (Themanox F25 B1)Confirmada por nuestro taller
  • Saunier Duval Themafast NOx F30/B-2Confirmada por nuestro taller
  • Saunier Duval Thema NOx F25 B3 orígenes: Openclima, Climatización Ibérica y Wallapop
  • Saunier Duval Themafast NOx F306 orígenes, sin indicar versión: Openclima, Climatización Ibérica, Remle, ICG Calderas, Fservice y Wallapop
Por confirmarPor confirmar
  • Saunier Duval Themafast NOx F25 A2 orígenes con la versión A (Openclima y Wallapop); Climatización Ibérica: «Themafast Nox F 25»
  • Saunier Duval Themafast NOx F30 NL/LL1 origen con esa versión: Openclima («Nox F 30-NL/LL»)
  • Saunier Duval Thema NOx F25B/21 origen: ICG Calderas
  • Saunier Duval Thema NOx F25 B GN/BP1 origen: Openclima («THEMANOXF25BGNB»)
  • Saunier Duval Themafast NOx F30 B/11 origen: Wallapop (2 anuncios)
  • Saunier Duval Thema NOx F301 origen: Fservice («Thema Nox F30»). Tela y Solarvic escriben «F 30NOx»
  • Saunier Duval Eura 3 30 SE Low NOx1 origen: Openclima
  • Saunier Duval Micra 3 24 SE Low NOx1 origen: Openclima
  • Saunier Duval Micraplus NOx 252 orígenes: Remle y Fservice
  • Saunier Duval Themaclassic 22 orígenes: Solarvic («Tmaclassic 2») y Tela
No sirve para
  • Saunier Duval Thema NOx F24Una tienda le da otra placa: 288.00.0008
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de nuestro inventario

Marca indicada
V-Group
Aplicación indicada en inventario
Saunier Duval THEMAFAST NOX F30/B-2
Tensión anotada junto a bornera
24 V
Marcado de borde
2BM-AE1 I 91-13-91
Marcado serigrafiado
V/Fe Tank

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende, el quemador no arranca, se reinicia sola o marca errores sin sentido.

Varias tiendas citan que no enciende; Climatización Ibérica añade reinicios y errores sin sentido. No es tabla oficial.

Fallos de regulación de temperatura o cortes inesperados.

Los citan Fservice y Electrotodo.

Componentes o pistas quemadas u oxidación en el circuito impreso.

Lo cita Climatización Ibérica.

Según una tienda, la placa va detrás del frontal, en la caja de control.

Antes de cambiar la placa

Lo que revisa el técnico
Monta con un técnico

Alimentación de 230 V. Climatización Ibérica no aconseja montarla sin experiencia previa. Antes de cambiarla, aísla la caldera de la corriente y cierra el gas.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de la placa PM-02 y cuál debo comparar?

En la placa va 0020183525 (con 3512 0309 G) o 0020106661 (con 1453 5079 G), además de PM-02. Según Climatización Ibérica, la 0020184123 suele ir serigrafiada en el circuito o en una pegatina lateral.

¿Sirve para mi Thema NOx F25 B, Themafast NOx F30 o Micraplus NOx 24 B2?

Nuestro taller la ha confirmado para la Thema NOx F25 B1 y la Themafast NOx F30/B-2. Openclima, Climatización Ibérica y Wallapop la dan para la Thema NOx F25 B; cinco tiendas y un anuncio de Wallapop, para la Themafast NOx F30 sin versión. Micraplus NOx 24 B2 y Themafast NOx F25 A: por confirmar (2 orígenes con esa versión).

¿Qué diferencia hay entre 0020183525, 0020184123 y 0020106661?

Climatización Ibérica y Openclima dan 0020184123 junto a 0020183525. Al menos ocho tiendas venden la 0020184123, entre ellas Remle y Solarvic. La 0020106661 va en la otra placa: solo Openclima la lista.

¿Hay versiones distintas de esta placa con la misma referencia?

Sí. Climatización Ibérica avisa de que bajo una misma referencia hay versiones distintas y pide comparar relés y conectores. Un anuncio de Wallapop pone 0020183525 con 4015 0075 G, distinto de nuestros 3512 0309 G y 1453 5079 G.

¿Sirve para la Micraplus NOx 25, la Themaclassic 2 o la Thema NOx F24?

Micraplus NOx 25 (Remle y Fservice) y Themaclassic 2 (Solarvic y Tela) tienen 2 fuentes: por confirmar. La Thema NOx F24 lleva otra placa según e-recambios (288.00.0008). Envíanos desde Contacto una foto de tu placa y de la caldera, o llama al 919 931 595.

¿Qué síntomas apuntan a esta placa y quién debe montarla?

Varias tiendas citan que la caldera no enciende. Climatización Ibérica añade reinicios, errores sin sentido y componentes o pistas quemadas, y no aconseja montarla sin experiencia previa (conexiones eléctricas y de gas). Sin experiencia, recurre a un técnico cualificado.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval PM-02

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Al menos diez orígenes unen 0020183525 o 0020184123 con la placa Thema/Themafast NOx; 0020106661 solo Openclima. Nuestro taller confirma la F25 B1 y la F30/B-2; las demás calderas, fuentes externas. Discrepancias menores: 0020135165 (placa Vaillant) y 288.66.0005 («Módulo caldera»).

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
