Placa electrónica Saunier Duval PM-04 · 0020204481 para Thema Condens 25A, 25-A (H-ES) R2 y AS 25A: Placa completa e identificador ampliado
Placa electrónica Saunier Duval PM-04 · 0020204481 para Thema Condens 25A, 25-A (H-ES) R2 y AS 25A: vista 2
Placa electrónica Saunier Duval PM-04 · 0020204481 para Thema Condens 25A, 25-A (H-ES) R2 y AS 25A: vista 3
Placa electrónica Saunier Duval PM-04 · 0020204481 para Thema Condens 25A, 25-A (H-ES) R2 y AS 25A: vista 4
Saunier DuvalFotos de esta unidad
1 / 4

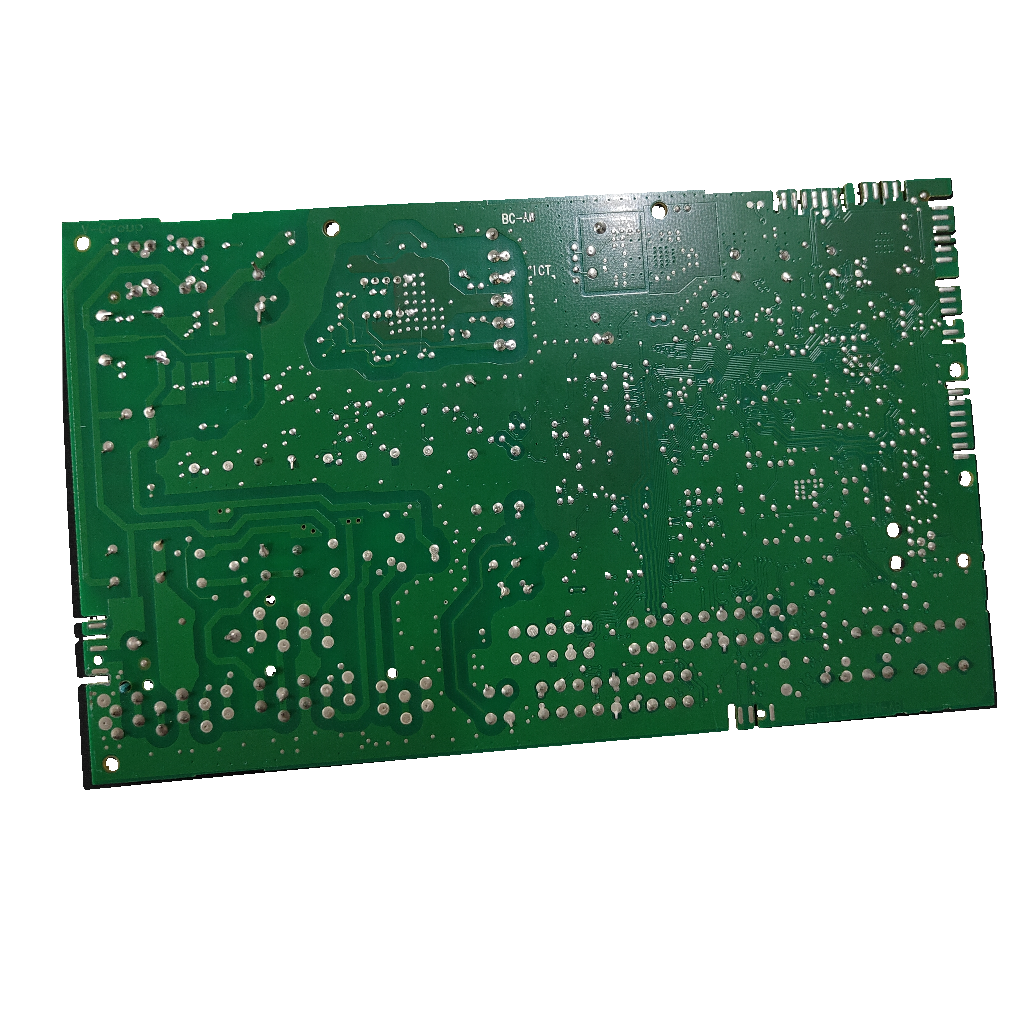

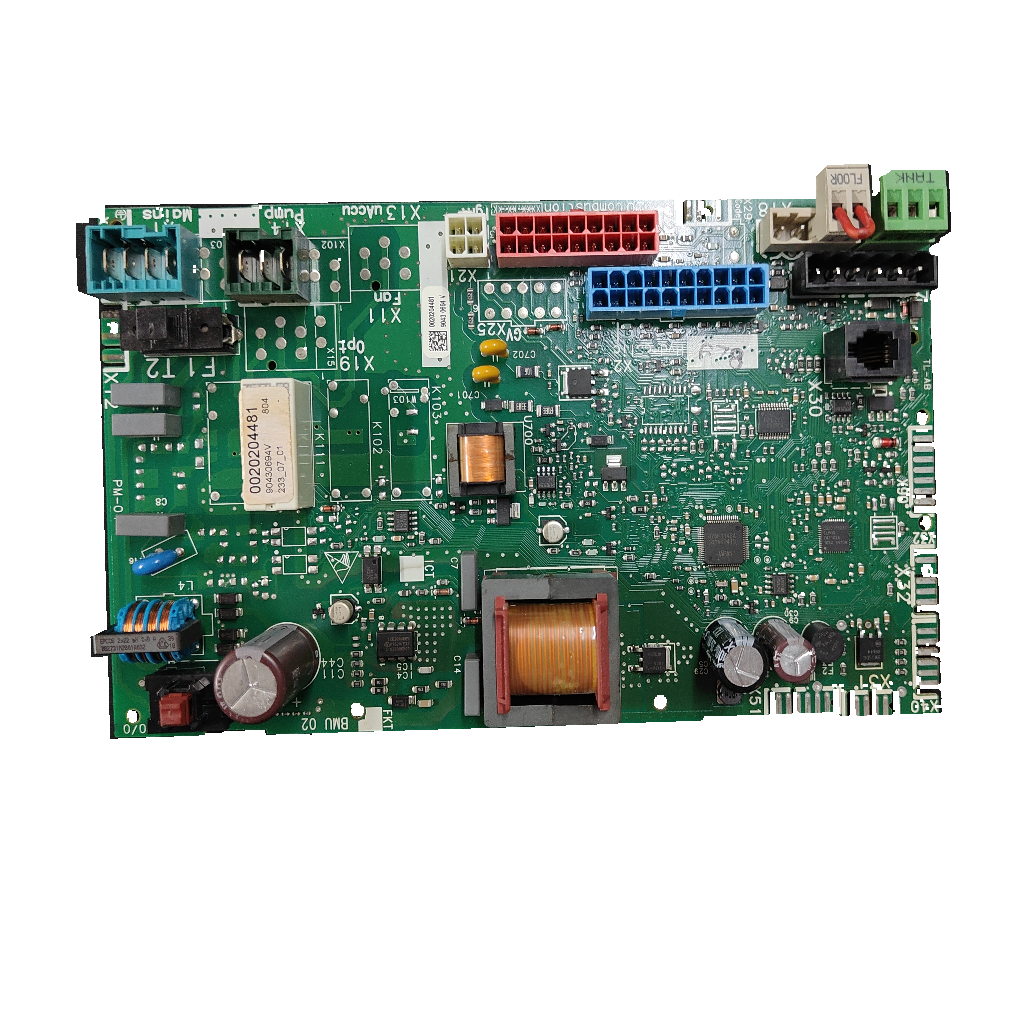

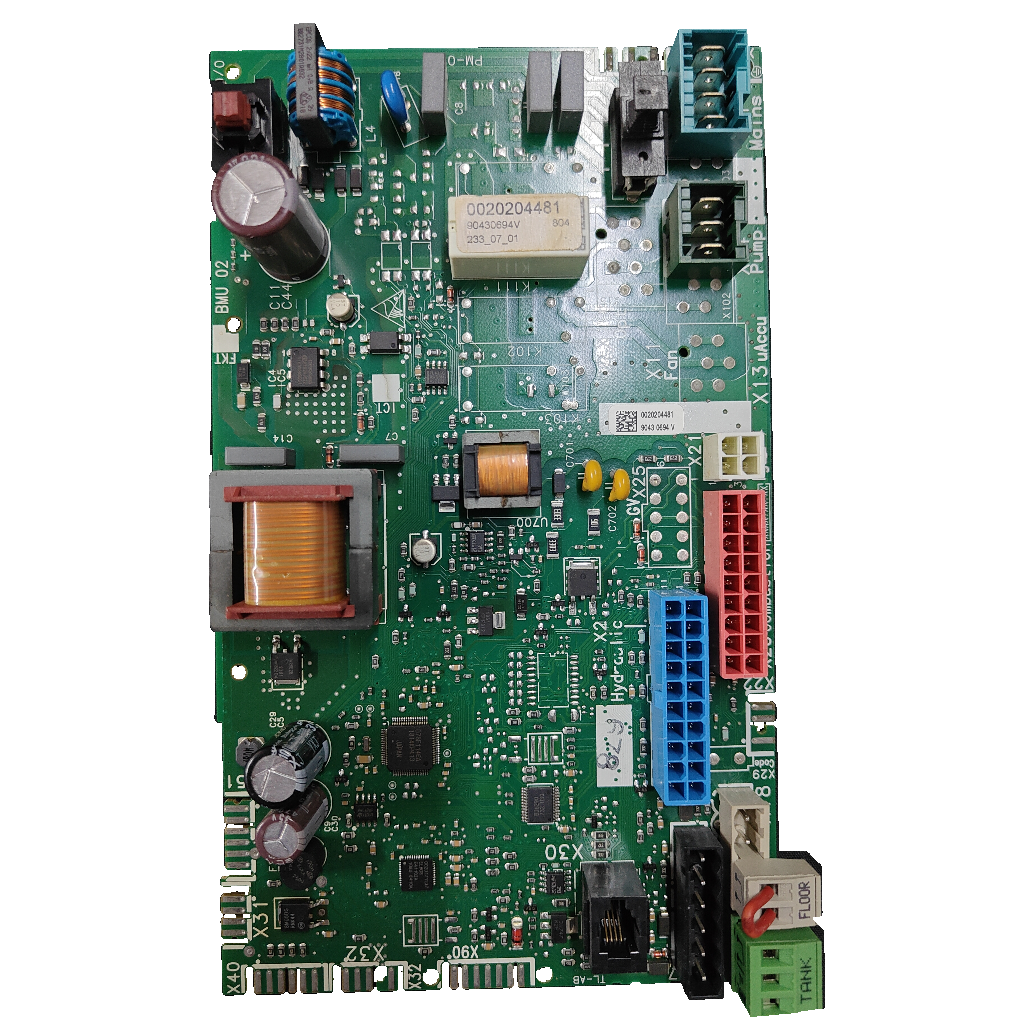

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval PM-04 · 0020204481 para Thema Condens 25A, 25-A (H-ES) R2 y AS 25A

Referencia Saunier Duval0020204481

La 0020204481 (serigrafía PM-04) es la placa electrónica de control Saunier Duval que nuestro taller ha confirmado para la Thema Condens 25A, la 25-A (H-ES) R2 y la AS 25A. Gestiona el encendido, la modulación y las seguridades. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Ref. Saunier Duval 0020204481
  • Serigrafía PM-04 · V16
  • Fusible serigrafiado F1 T2
Todos los códigos de esta unidad3
Referencia Saunier Duval
0020204481
Código del circuito
PM-04
SKU Ecoklima
PLC084

Un anuncio de Leboncoin da el 0020204481 como «carte mère BMU» de Vaillant Bulex, sin citar Saunier Duval ni Thema Condens.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Según una tienda, gestiona el encendido, la modulación de la llama y las seguridades, y va detrás del frontal, en la caja de control. Se sospecha de ella si la caldera no enciende, da errores erráticos o se reinicia.

Compruébalo en tu placa
  1. Busca en la placa el código 0020204481 y la serigrafía PM-04. Nuestras unidades marcan también 90430694V, BMU 02, 233_07_01 y V16.
  2. Compara el fusible F1 T2, los conectores X14 Pump, X11 Fan, X19 Opt y X13 uAccu y la posición de relés y conectores, como pide una tienda.
  3. No la confundas con 0020255378, 0010028087, 0020212695 ni 288.66.0033: son otros códigos que las fuentes no dan como equivalentes de 0020204481.
  4. Confirma el modelo en la placa de características de tu caldera: nuestro taller la ha confirmado para la Thema Condens 25A, la 25-A (H-ES) R2 y la AS 25A.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
0020204481Referencia Saunier Duval marcada en la placa («Referencia OEM» según una tienda)
PM-04Designación marcada y serigrafía de la placa
90430694VCódigo secundario visible en la etiqueta
BMU 02Código marcado en la placa
233_07_01Código marcado junto a 804 (lectura alternativa: 233_07-01)
V16Serigrafía de la placa
No la confundas con
  • 0020255378Placa Themafast Condens (antigua 20172942) que una tienda lista para varias Thema Condens, entre ellas la 25-A · Otro código: ninguna fuente lo une a 0020204481 ni a PM-04
  • 0010028087Placa que tiendas dan para Thema Condens F25 / F25 A1, Themafast Condens y Hermann Micraplus Condens 25 · Otro código; una tienda avisa de que la pieza no es universal
  • 0020212695Circuito principal del Thema Condens AS 25 A y AS 12 A (desde 2015) en una tienda de despieces; sustituido por 0020247219 · Otro código: ninguna fuente lo une a 0020204481
  • 288.66.0033«Módulo caldera» que una tienda lista para Thema Condens 25-A, AS 25-A y F25 · Otro código: la tienda no lo une a 0020204481 ni a PM-04
  • 50635052CCódigo de fabricante de un anuncio de Leboncoin para una placa Vaillant Bulex · No se confirma para esta pieza: ninguna otra fuente lo une a 0020204481

Calderas en las que va

3 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Saunier Duval Thema Condens 25AConfirmada por nuestro taller
  • Saunier Duval Thema Condens 25-A (H-ES) R2Confirmada por nuestro taller
  • Saunier Duval Thema Condens AS 25AConfirmada por nuestro taller
Por confirmarPor confirmar
  • Saunier Duval ThemaCondens F25 A-H-ES1 origen: tienda de recambios (0020204481). Nombre distinto al de la 25A: compara el modelo
  • Saunier Duval ThemaCondens F30 A-H-ES y F35 A-H-ES1 origen: tienda de recambios (0020204481)
No sirve para
  • Saunier Duval Thema Condens AS 12 A (desde 2015)Según una tienda de despieces lleva otra placa: 0020212695
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos oficiales de la caldera Thema Condens 25-A

Fusible integrado
T2/2A, 250 V, acción lentaManual oficial (no dice en qué placa va)

Identificación y códigos del repuesto

Código marcado
V16; BMU 02
Código marcado
804; 233_07_01

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Serigrafia de conectores
X14 Pump; X11 Fan; X19 Opt; X13 uAccu
Serigrafia junto a fusible
F1 T2

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Código secundario visible en etiqueta
90430694V; 804
Serigrafía de placa
PM-04; V16
Marcaje cara soldaduras
BC-4H; ICT
Conectores/zonas serigrafiados
X14 Pump; X13 N Aqua; X11 Fan; X19 Opt; TANK; FLOOR; X22; X30; X31; X40; T-AB
Conectores/zonas serigrafiados adicionales
X25; X2; Pump; C70; C76
Aplicación indicada en inventario
THEMA CONDENS 25A

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende, no responde al termostato, se reinicia o se bloquea al arrancar

Una tienda lo cita como señal de fallo de la placa. Descarta antes termostato, alimentación y fusible.

Códigos de error erráticos en el display sin causa aparente en los componentes

Si los componentes están bien y los errores cambian sin lógica, la tienda apunta a la placa.

Relés pegados, marcas de quemaduras u óxido en el circuito impreso

La tienda lo cita entre las señales para cambiarla.

F.26 (válvula de gas sin función) o F.27 (detección de llamas incorrectas)

Tabla del manual oficial: F.26 tiene por causas la electrónica averiada, el mazo de cables, el conector múltiple y la valvulería de gas; F.27, la humedad en la electrónica, la electrónica (control de llama) averiada y la electro-válvula de gas inestanca.

Antes de cambiar la placa

Lo que revisa el técnico
Revisa el fusible F1 T2 (solo técnico)

La placa lleva serigrafiado F1 T2 junto al fusible. Con el suministro cortado y 3 min de espera, un técnico puede comprobarlo; L y N siguen con tensión.

Monta con un técnico

Según el manual de la Thema Condens 25-A, la instalación eléctrica la hace solo un especialista electricista.

Preguntas frecuentes

8 preguntas

¿Cómo identifico esta placa y qué códigos debo comparar?

Busca 0020204481 en la etiqueta y PM-04 serigrafiado en la placa. Compara también 90430694V, BMU 02, 233_07_01 y V16, el fusible F1 T2 y los conectores X14 Pump, X11 Fan, X19 Opt y X13 uAccu. Según una tienda, va detrás del frontal, en la caja de control.

¿Sirve para mi Thema Condens 25A, 25-A (H-ES) R2 o AS 25A?

Sí. Nuestro taller la ha confirmado para la Thema Condens 25A, la 25-A (H-ES) R2 y la AS 25A. Una tienda lista el 0020204481 para las ThemaCondens F25, F30 y F35 A-H-ES y un anuncio de Wallapop (solo calefacción, vendedor sin comprobar) para la AS 25A. Una tienda de despieces da para el AS 25 A (desde 2015) la placa 0020212695; no cambia lo confirmado. Los manuales oficiales leídos no la citan.

¿Sirve para la Thema Condens F30 o F35 A-H-ES?

No lo hemos confirmado. Solo una tienda cita la F30 y la F35 A-H-ES. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera, o llama al 919 931 595.

¿Qué significan 0020204481, PM-04 y BMU 02?

0020204481 es la referencia Saunier Duval de la placa; una tienda la llama «Referencia OEM». PM-04 es la designación marcada y serigrafiada. BMU 02 y 90430694V son marcados que ninguna fuente leída explica.

¿Qué otras placas de la Thema Condens se confunden con esta?

Las tiendas citan 0020255378 (antigua 20172942), 0010028087, 0020212695 (AS 25 A y AS 12 A desde 2015; sustituida por 0020247219) y 288.66.0033 («módulo caldera» para la 25-A). El texto de las fuentes no da ninguno como equivalente de 0020204481; 0010028087 solo aparece en la URL de una ficha que lista 0020204481. Una tienda avisa: otras referencias no garantizan intercambio.

¿Qué síntomas apuntan a esta placa?

Una tienda cita: no enciende o no responde al termostato, errores erráticos sin causa en los componentes, relés pegados, quemaduras u óxido y reinicios o bloqueos al arrancar. En el manual oficial, F.26 y F.27 incluyen la electrónica averiada entre sus causas.

¿Quién debe montarla?

Un especialista electricista. Según el manual de instalación de la Thema Condens 25-A, debe desconectar el suministro, asegurarlo contra una conexión accidental y esperar al menos 3 min a que se descarguen los condensadores: los bornes L y N siguen con tensión aunque la caldera esté desconectada.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval 0020204481

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Un origen externo (tienda) une 0020204481 a la Thema Condens F25 A-H-ES; un anuncio de Leboncoin lo da para Vaillant Bulex (discrepancia); el de Wallapop no cuenta. 25A, 25-A (H-ES) R2 y AS 25A: confirmadas por el taller.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval ni de Vaillant; las marcas se citan para indicar compatibilidad.
