Placa electrónica Saunier Duval SYMSI 6.0 · 0310123100C3 para Isofast C 35 E1: Pieza e identificador ampliado

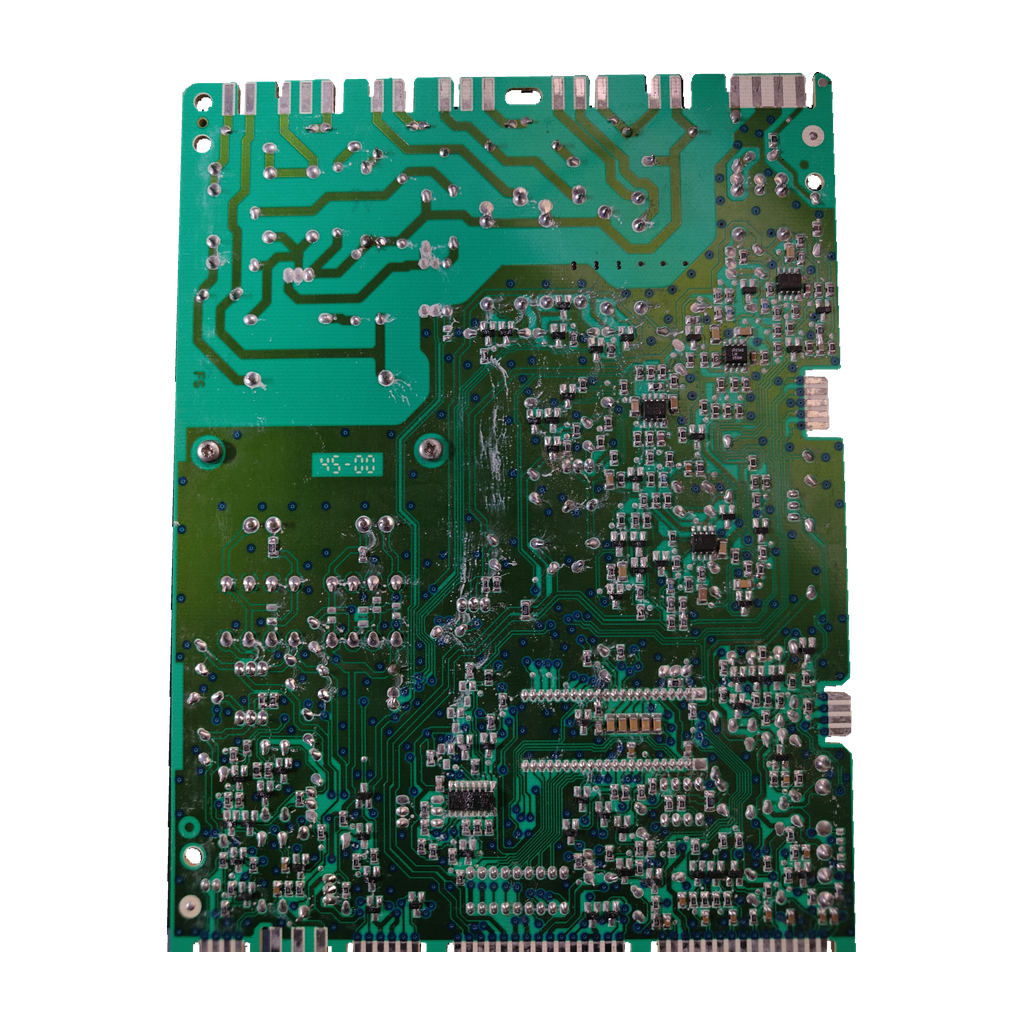

Placa electrónica Saunier Duval SYMSI 6.0 · 0310123100C3 para Isofast C 35 E1: vista 2

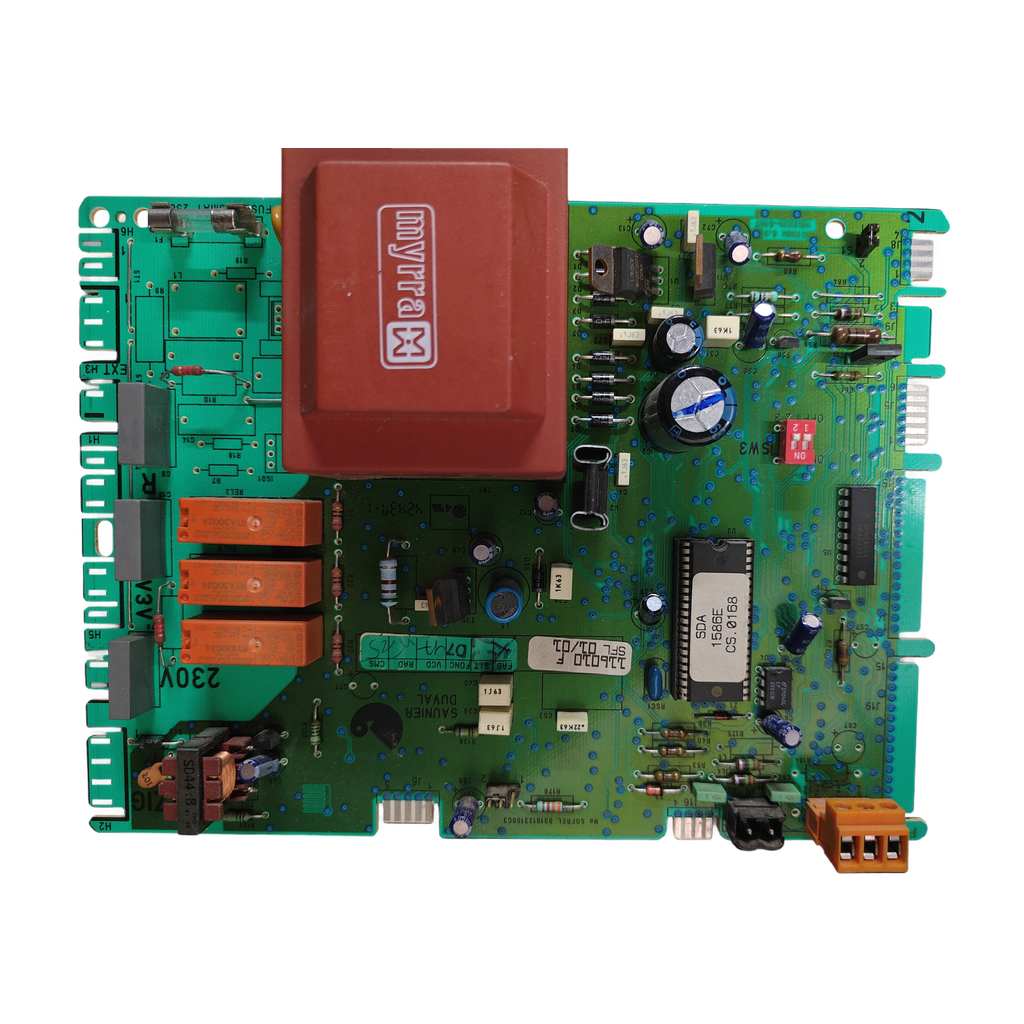

Placa electrónica Saunier Duval SYMSI 6.0 · 0310123100C3 para Isofast C 35 E1: vista

Saunier DuvalFotos de esta unidad

1 / 4

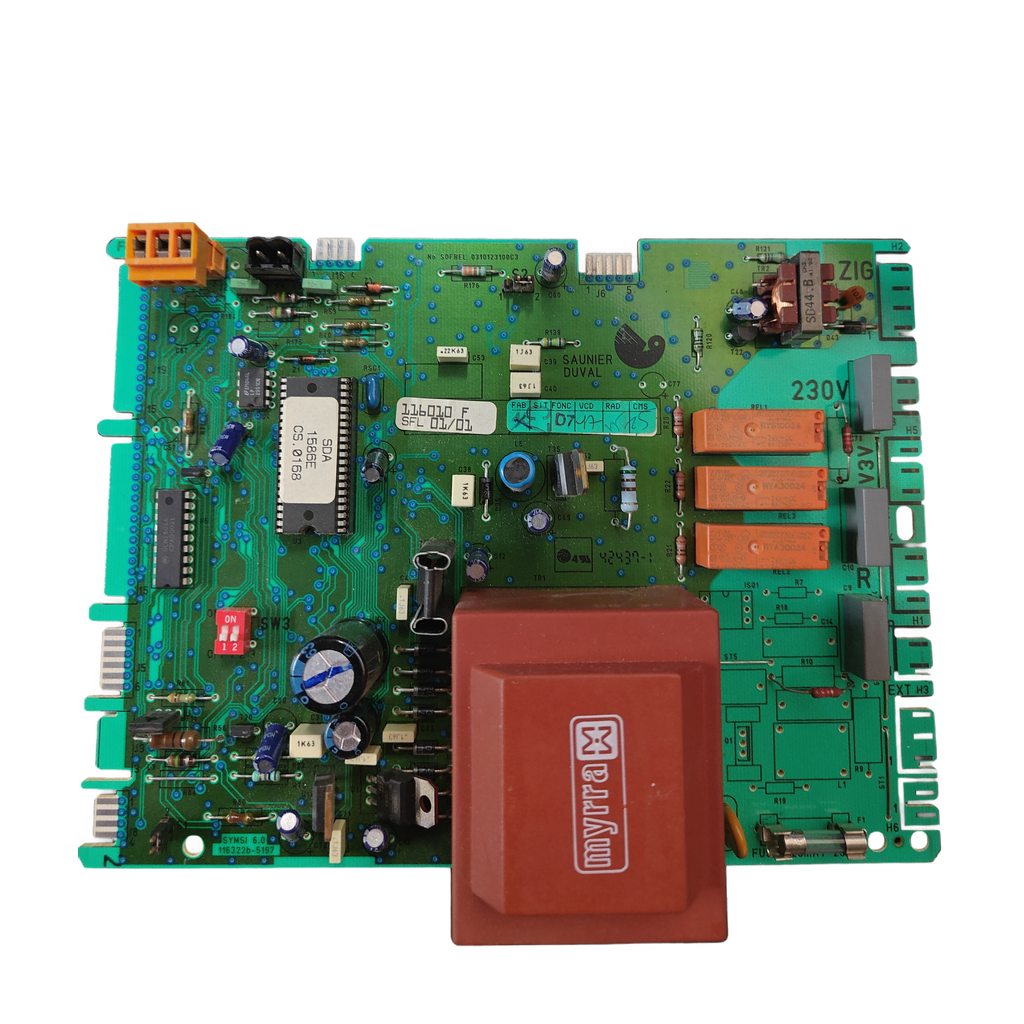

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval SYMSI 6.0 · 0310123100C3 para Isofast C 35 E1

Código del circuitoNo SOFREL 0310123100C3

La 0310123100C3 es la placa electrónica Saunier Duval SYMSI 6.0 (etiqueta 116010 F). Sirve para la Isofast C 35 E1, confirmada por nuestro taller; dos tiendas la citan también para la Isomax F 28 E2 (por confirmar). Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

SYMSI 6.0 · 0310123100C3
Etiqueta 116010 F · SFL 01/01
Alimentación 230 V
Isofast C 35 E1 (taller)

Todos los códigos de esta unidad4

Código del circuito: No SOFREL 0310123100C3
Código de la etiqueta: 116010 F
Modelo: SYMSI 6.0
SKU Ecoklima: PLC114

Son marcados leídos en la propia pieza. Dos tiendas dan 0310123100C3 como placa Saunier Duval de la Isomax F 28 E2. Ningún documento oficial abierto da la referencia de catálogo de Saunier Duval.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica Saunier Duval SYMSI 6.0; se identifica por su etiqueta 116010 F y su código de circuito 0310123100C3.

Compruébalo en tu placa

Busca en la etiqueta adherida a la placa el código 116010 F (también escrito 116010/F) y el marcado SFL 01/01.
Mira el código serigrafiado en el circuito, 116322b-5197, y el código de circuito 0310123100C3. Deben coincidir con los de tu placa.
Compara la distribución de los conectores con las fotos y el número de versión SYMSI: esta es la 6.0.
Comprueba en la placa de características el modelo de tu caldera: la Isofast C 35 E1 está confirmada por nuestro taller y la Isomax F 28 E2 la citan dos tiendas (por confirmar).
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

Códigos de esta pieza

0310123100C3	Código del circuito (PCB) · marcado «No SOFREL 0310123100C3» · 2 tiendas lo dan como placa Saunier Duval
116010 F	Código de la etiqueta adherida (también 116010/F o 116010F)
116322b-5197	Código serigrafiado en la placa (también 116322b5197) · una tienda lo da como «Versión de Electrónica» de la 0310123100C3
SFL 01/01	Marcado adicional de la etiqueta
SYMSI 6.0	Denominación de esta placa
SDA 1586E	Circuito integrado de la placa (subcomponente)
CS.0168	Código del circuito integrado
SD44-B	Código del transformador de la placa (subcomponente)

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Isofast C35 E1 (C 35 E1)Confirmada por nuestro taller

Por confirmarPor confirmar

Saunier Duval Isomax F 28 E22 fuentes (tienda Openclima, tienda Climaprecios)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Marcados de esta unidad

Tensión de alimentación marcada: 230 V
Tensión marcada junto al fusible: 250 V

Datos de nuestro inventario

Tensión marcada en placa: V3V
Fusible: 250 V; calibre no confirmado
CI subcomponente: SDA 1586E; CS.0168
Código marcado: 116322b-5197; 116010 F; SFL 01/01; SD44-B

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa el fusible

Junto al fusible la placa marca 250 V. El calibre no consta en los datos de la pieza: mira el valor escrito en el fusible de tu placa antes de cambiarla.

Compara los conectores

La distribución de los conectores y la serigrafía deben ser las de las fotos.

Monta con un técnico

La placa trabaja con 230 V.

Preguntas frecuentes

8 preguntas

¿Qué es la placa Saunier Duval SYMSI 6.0 con el código 0310123100C3?

Es una placa electrónica Saunier Duval, modelo SYMSI 6.0, con código de circuito 0310123100C3, etiqueta 116010 F y serigrafía 116322b-5197. Nuestro taller la ha confirmado para la Isofast C 35 E1. Dos tiendas (Openclima y Climaprecios) dan el código 0310123100C3 como placa Saunier Duval.

¿Sirve para mi Saunier Duval Isofast C 35 E1?

Sí. Nuestro taller ha confirmado esta placa para la Isofast C 35 E1. Ninguna fuente externa abierta cita ese modelo con el código ni da la referencia de catálogo de Saunier Duval, así que compara los marcados de la pieza con los de tu placa.

¿Sirve para la Saunier Duval Isomax F 28 E2?

Está por confirmar. Dos tiendas (Openclima y Climaprecios) dan el código 0310123100C3 como placa de la Isomax F 28 E2, pero esa caldera no está confirmada por nuestro taller. Compara la serigrafía 116322b-5197, o envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características.

¿Dónde está el código y qué marcados debo comparar?

La etiqueta adherida lleva 116010 F (también 116010/F) y SFL 01/01. En el circuito va serigrafiado 116322b-5197 y el código de circuito es 0310123100C3. Openclima titula su anuncio «(V2)» y da 116322b-5197 como «Versión de Electrónica». Los marcados que tenemos de nuestra placa no incluyen «V2» y ninguna fuente explica qué cambia entre versiones.

¿Qué significan SDA 1586E, CS.0168 y SD44-B?

Son marcados de componentes de la placa, no referencias de caldera: SDA 1586E es la referencia del circuito integrado, CS.0168 su código y SD44-B el código del transformador. Sirven para comparar la placa con la tuya.

¿Qué tensión y qué fusible lleva?

La placa marca 230 V de alimentación y 250 V junto al fusible. El calibre del fusible no consta en los datos de la pieza: mira lo que lleva escrito el fusible de tu placa antes de cambiarla.

¿Quién debe montar esta placa?

Un técnico cualificado: la placa trabaja con 230 V (tensión de alimentación marcada).

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval SYMSI 6.0

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Compatibilidad con la Isofast C 35 E1 confirmada por nuestro taller. Dos tiendas independientes (Openclima y Climaprecios) unen el código 0310123100C3 con una placa Saunier Duval; ningún documento oficial abierto lo recoge.

Fuentes consultadas

Openclima: placa Saunier Duval 0310123100C3 (V2) para Isomax F 28 E2Da 0310123100C3 como placa de la Isomax F 28 E2 y 116322b-5197 como «Versión de Electrónica»
Climaprecios: etiqueta 0310123100c3 (placa Saunier Duval Isomax F28 E2)Única placa etiquetada con 0310123100c3: Saunier Duval Isomax F28 E2

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
