Placa electrónica Saunier Duval SYMSI 6.0 · S1019000 · 0310123100C3 para Isomax F28 E2: Pieza e identificador ampliado

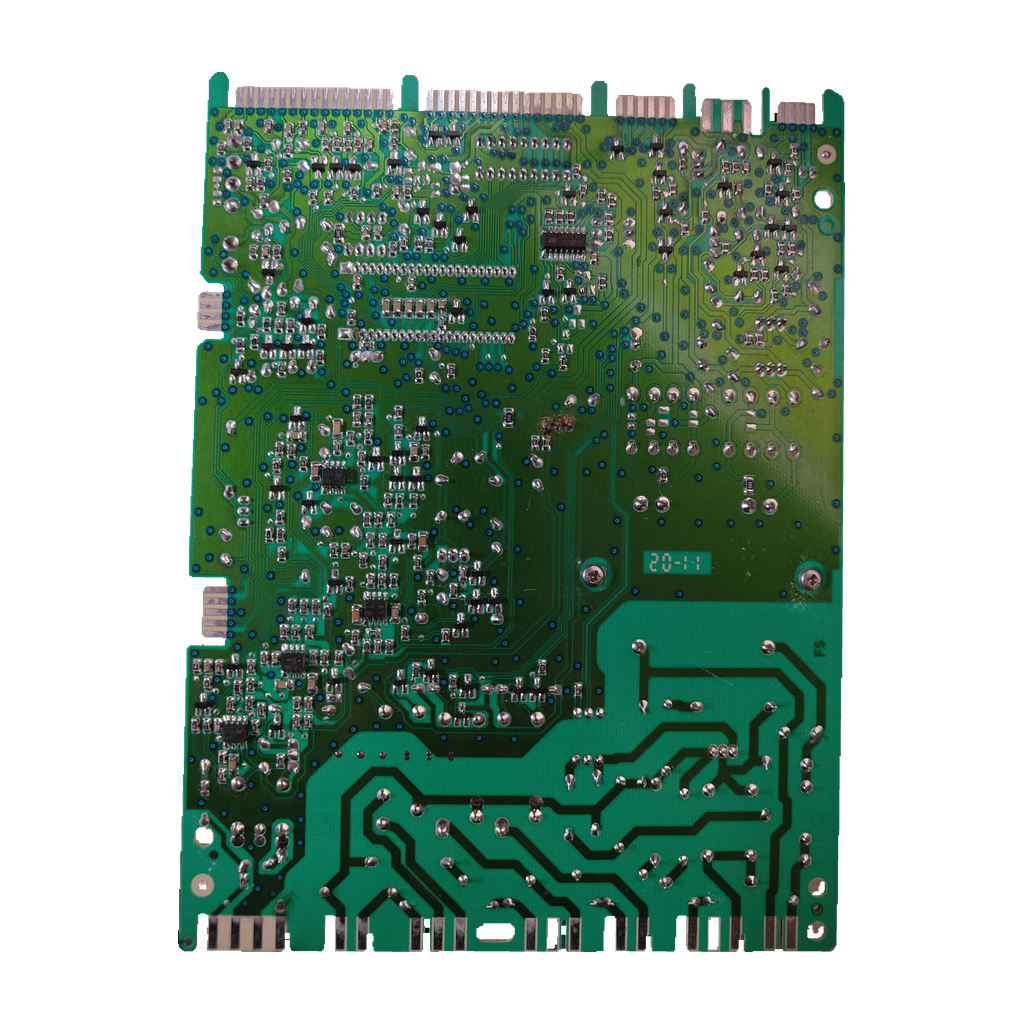

Placa electrónica Saunier Duval SYMSI 6.0 · S1019000 · 0310123100C3 para Isomax F28 E2: vista 2

Saunier DuvalFotos de esta unidad

1 / 2

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalReferencia verificada

Placa electrónica Saunier Duval SYMSI 6.0 · S1019000 · 0310123100C3 para Isomax F28 E2

Referencia Saunier DuvalS1019000

La SYMSI 6.0 (S1019000, PCB 0310123100C3, marcado 116322b-5197) es la placa electrónica principal de la Saunier Duval Isomax F28 E2, confirmada por nuestro taller; varias fuentes la dan también para Isofast 28 E1 y 35 E1. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

SYMSI 6.0 · S1019000
PCB 0310123100C3
Marcado 116322b-5197
230 V · 2 relés Takamisawa

Todos los códigos de esta unidad5

Referencia Saunier Duval: S1019000
Código del circuito: 0310123100C3
Código de la etiqueta: SYMSI 6.0 · 116322b-5197
Modelo: SYMSI 6.0
SKU Ecoklima: PLC115

Una tienda da versiones de electrónica distintas según la caldera (116322b-5197 para la Isomax F 28 E2, 116011 para la Themafast C 24 E): compara siempre los códigos de tu placa.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de control de la Isomax F28 E2. Una lista de recambios de esa caldera (después de 0500612151) recoge un «Circuit principal» con código S10190. Trabaja a 230 V. Un fallo de la placa puede dejar la caldera sin calentar.

Compruébalo en tu placa

En la placa busca el marcado «116322b-5197» y el modelo «SYMSI 6.0»; el código del circuito impreso es 0310123100C3.
Compara la referencia S1019000. En catálogos aparece también como 10190 o SDS10190: es el mismo código según Sercatec.
Mira la placa de características de tu caldera: nuestro taller ha confirmado esta placa para la Isomax F28 E2.
No la confundas con la caja eléctrica (S10846) ni con otras placas de la gama Isofast: compara siempre los códigos.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

S1019000	Referencia comercial Saunier Duval (en la etiqueta)
0310123100C3	Código del circuito impreso (PCB)
116322b-5197	Marcado de la pieza; Openclima lo da como «versión de electrónica» de la Isomax F 28 E2
SYMSI 6.0	Modelo de placa (dato del taller)
S10190	«Circuit principal» en una lista de recambios de la Isomax F 28 E2 (después de 0500612151)
10190	Equivale a S1019000 según Sercatec; código fabricante en Remle
SDS10190	Equivale a S1019000 según Sercatec; código Arbo y código fabricante en Remle

No la confundas con

S10846Caja eléctrica («Boîtier électrique») de la Isomax F 28 E2 · Otra pieza de la lista de recambios: no es el circuito principal S10190
S54081Fusible de 125 mA (x5) de la misma sección de la lista de recambios · Es un fusible, no la placa

Calderas en las que va

6 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Isomax F28 E2Confirmada por nuestro taller · también en una lista de recambios (S10190), Remle, Gremisat, Sercatec, Arbo, Openclima e Iccolldeforn
Saunier Duval Isofast F 35 E1Remle + Gremisat + Sercatec + Arbo
Saunier Duval Isofast C 35 E1Remle + Sercatec + Arbo
Saunier Duval Isofast F 28 E1Remle + Sercatec + Arbo
Saunier Duval Isofast C 28 E1Remle + Sercatec + Arbo
Saunier Duval Isomax C 28 E2Remle + Sercatec + Arbo

Por confirmarPor confirmar

Saunier Duval Isofast C 28 E1 NOX2 fuentes: Remle y Sercatec
Saunier Duval Isofast C 24 E V11 fuente: Sercatec
Saunier Duval Isomax C/F 28 E204 y E2051 fuente: Remle
Saunier Duval Themafast C 24 E1 fuente: Openclima (su ficha da 0310123100C3 en el título y 116011 en la descripción)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de catálogo

Peso: 0,84 kgRemle
Medidas de la unidad: 30 × 19 × 8 cm (largo × ancho × alto)Remle

Marcados de esta unidad

Alimentación marcada: 230 V
Fusibles visibles: 3,15 A T / 250 V; 3,15 A / 250 V; 2,5 AT / 250 V
Interruptores DIP: 4 posiciones; 2 posiciones
Circuitos integrados visibles: ULN2803A; LP2951CN; SDA1586E
Relés visibles: TAKAMISAWA JS24M-K; TAKAMISAWA JS24N-K
Transformador integrado: Myrra, marcado VDE
Transformador/subcomponente: SD44-B

Antes de cambiar la placa

Lo que revisa el técnico

Revisa los fusibles

La placa lleva fusibles de 3,15 A T / 250 V, 3,15 A / 250 V y 2,5 AT / 250 V. Comprueba si alguno está fundido antes de cambiarla.

Interruptores DIP

Lleva dos bloques de interruptores (4 y 2 posiciones). Anota o fotografía la posición en tu placa antigua antes de desmontarla.

Monta con un técnico

Trabaja a 230 V en una caldera de gas: que la sustituya un técnico cualificado, con la caldera sin tensión.

Preguntas frecuentes

8 preguntas

¿Cómo identifico esta placa?

Es la Saunier Duval SYMSI 6.0. En la pieza busca el marcado «116322b-5197» y el código del circuito 0310123100C3; la referencia comercial de la etiqueta es S1019000. Comprueba que los tres coinciden con los de tu placa.

¿Sirve para mi Isomax F28 E2?

Sí. Nuestro taller ha confirmado esta placa para la Isomax F28 E2. Además, una lista de recambios de la Isomax F 28 E2 «après 0500612151» incluye un «Circuit principal» con código S10190, y Remle, Gremisat, Sercatec, Arbo, Openclima e Iccolldeforn la dan para esa caldera.

¿En qué otras calderas se monta la S1019000?

Remle, Sercatec y Arbo la dan también para las Isofast C y F 28 E1 y 35 E1 y la Isomax C 28 E2; Gremisat, para la Isofast F35E1. Nuestro taller solo la ha confirmado para la Isomax F28 E2: si la tuya es otra, compara los códigos o envíanos una foto desde Contacto.

¿Qué significan S1019000, 10190, SDS10190 y S10190?

Sercatec los equipara así: «S1019000 = 10190 = SDS10190». Arbo usa SDS10190 y Remle da 10190 como código de fabricante. Una lista de recambios de la Isomax F 28 E2 llama «Circuit principal» a S10190; ninguna página leída lo equipara de forma expresa a S1019000, así que compara siempre la referencia S1019000 de tu pieza.

¿Qué son 0310123100C3 y 116322b-5197 si la referencia es S1019000?

0310123100C3 es el código del circuito impreso y 116322b-5197 el marcado de la pieza; ambos están en nuestra unidad. Openclima e Iccolldeforn los citan en la ficha de la placa de la Isomax F 28 E2. Iccolldeforn añade 116844, 12720SA y 116399 sin aclarar cuál es cuál; no están en la etiqueta de nuestra unidad.

¿Hay que ajustar algo al montarla?

La placa lleva dos bloques de interruptores DIP (4 y 2 posiciones) y tres fusibles (3,15 A T, 3,15 A y 2,5 AT, 250 V). Antes de desmontar la antigua, anota o fotografía la posición de sus interruptores y revisa los fusibles.

¿Puedo montarla yo mismo?

No: la placa se alimenta a 230 V y gobierna una caldera de gas. Debe sustituirla un técnico cualificado, con la caldera sin tensión.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval SYMSI 6.0

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

S1019000 para la Isomax F28 E2: Remle, Gremisat y Sercatec. 0310123100C3 y 116322b-5197: Openclima e Iccolldeforn. «SYMSI 6.0» solo es dato del taller.

Fuentes consultadas

Lista de recambios Saunier Duval Isomax F 28 E2 après 0500612151 («S10190 Circuit principal»)Lista de recambios alojada en piecesxpress.com; autoría del fabricante no confirmada
Remle: ficha de la placa S1019000 (ref. 288.66.0002)Tabla de 21 modelos compatibles con el código 10190 / SDS10190
Gremisat: placa Isofast F35E1 · Isomax F28E2 principalReferencia S1019000
Sercatec: tarjeta S1019000Equivalencia S1019000 = 10190 = SDS10190 y lista de calderas
Arbo: placa Isofast C/F35E1 · C/F28E1 · Isomax C/F28E2Código SDS10190
Openclima: placa 0310123100C3 (V2) para Isomax F 28 E2Versión de electrónica 116322b-5197
Iccolldeforn: placa Saunier Duval Isomax F28 E2Códigos 116322b-5197 y 0310123100c3 en la ficha
Openclima: placa 0310123100C3 para Themafast C 24 EFicha de la caldera de la fila «consultar»

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
