Placa Saunier Duval SYMSI7.0 · PCB 0310144400R18 para Themafast C25 E y Themaclassic F25E: Placa completa e identificador ampliado

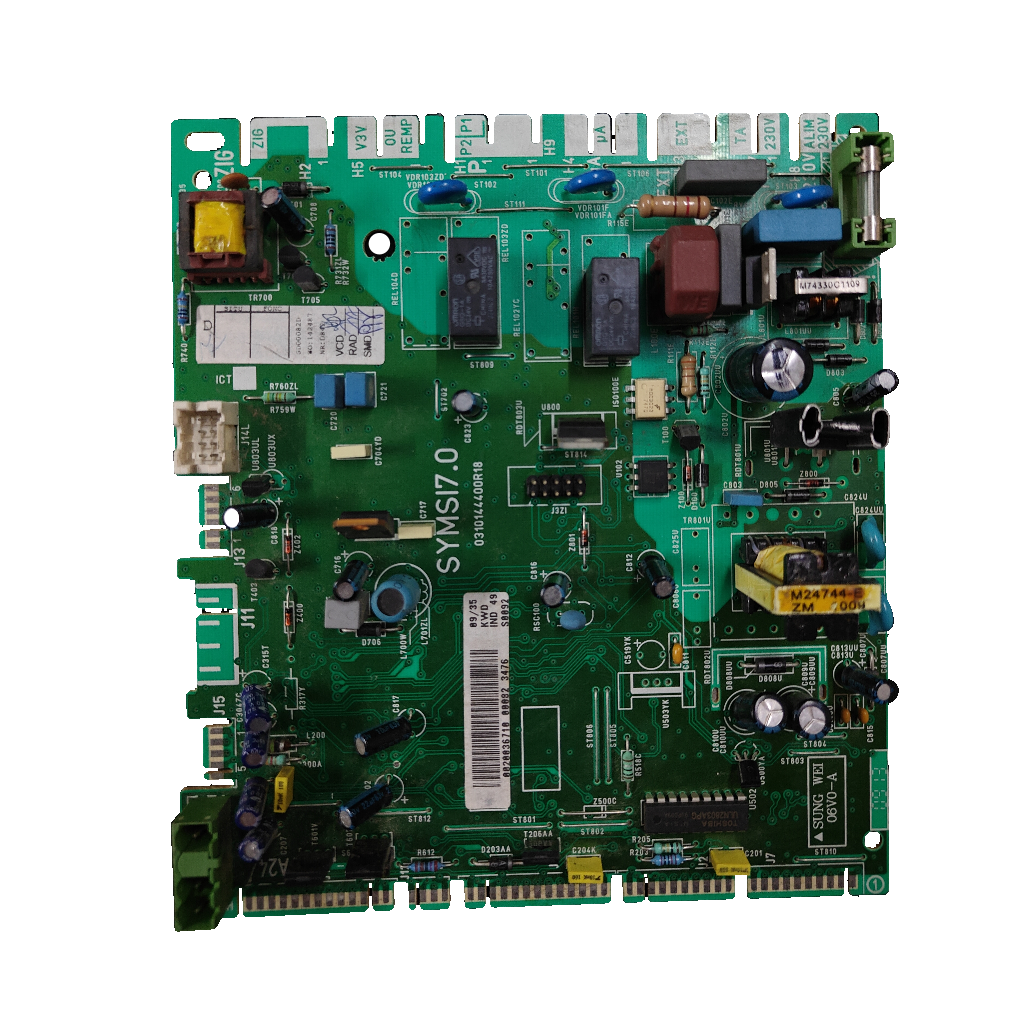

Placa Saunier Duval SYMSI7.0 · PCB 0310144400R18 para Themafast C25 E y Themaclassic F25E: vista 2

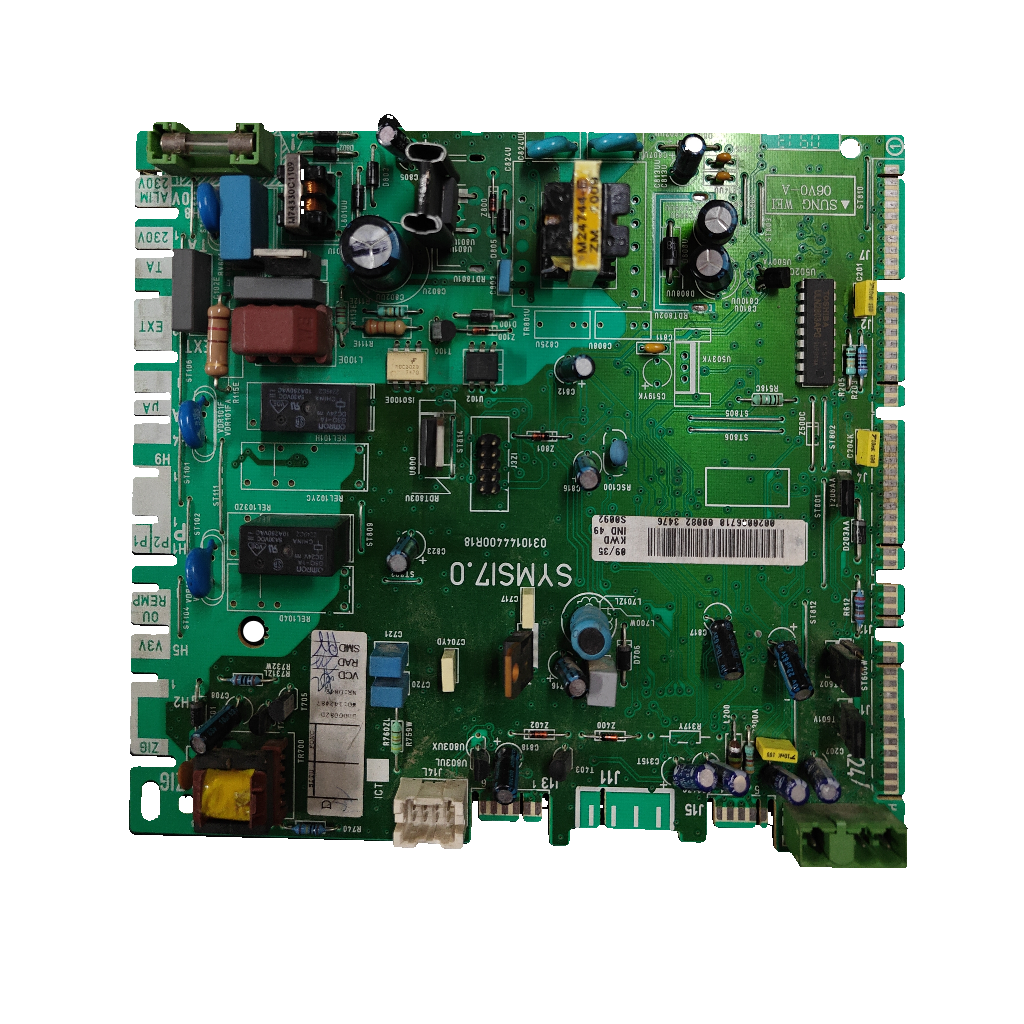

Placa Saunier Duval SYMSI7.0 · PCB 0310144400R18 para Themafast C25 E y Themaclassic F25E: vista 3

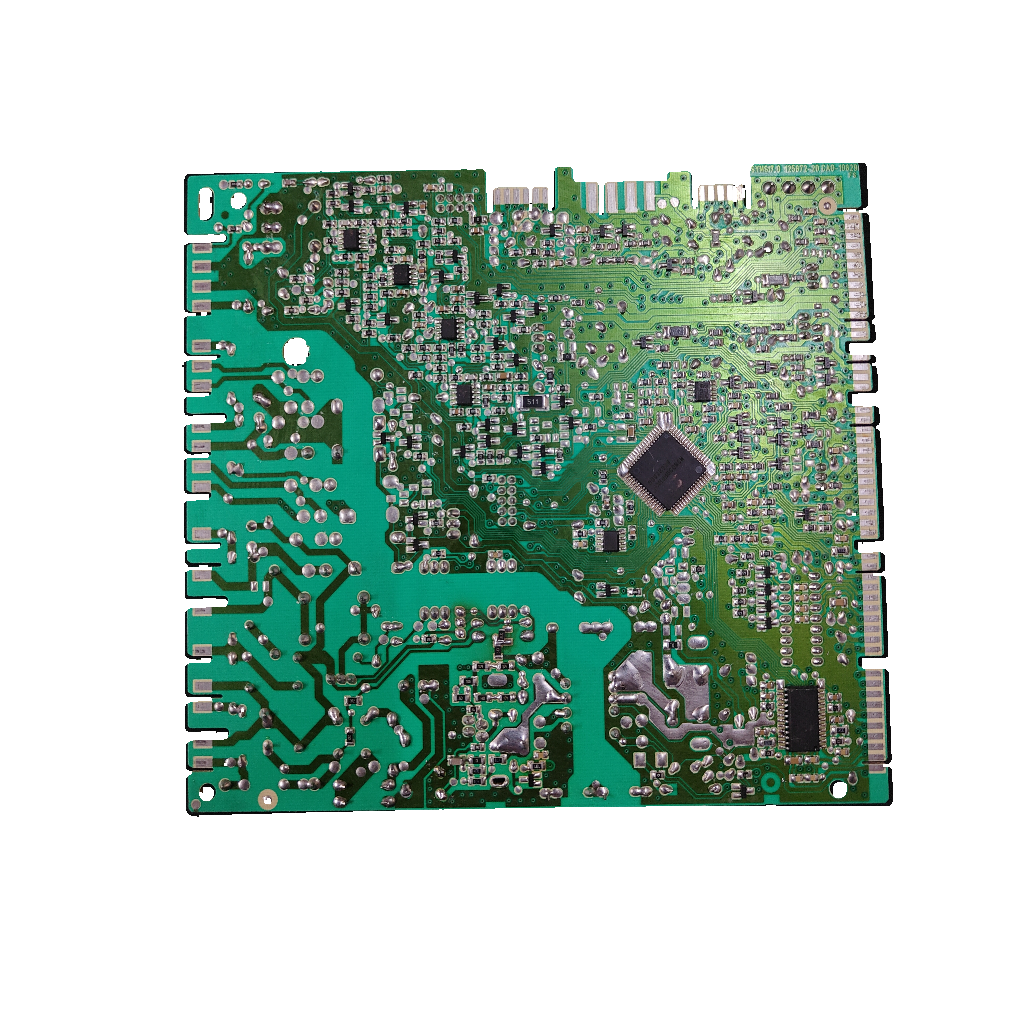

Placa Saunier Duval SYMSI7.0 · PCB 0310144400R18 para Themafast C25 E y Themaclassic F25E: vista 4

Saunier DuvalFotos de esta unidad

1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa Saunier Duval SYMSI7.0 · PCB 0310144400R18 para Themafast C25 E y Themaclassic F25E

Referencia Saunier DuvalS1047000

La SYMSI7.0 (PCB 0310144400R18) es la placa electrónica Saunier Duval que nuestro taller ha confirmado para Themafast C25 E y F25 E H-MOD, Thema C24 E V, Thema Classic C25 E y Themaclassic F25E. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

SYMSI7.0 · 0310144400R18
Alimentación 230 V
Relé Omron · 24 V CC

Todos los códigos de esta unidad4

Referencia Saunier Duval: S1047000
Código del circuito: 0310144400R18
Modelo: SYMSI7.0
SKU Ecoklima: PLC095

Un anuncio de Wallapop escribe SYMSI7.0 como SYMS17.0 (probable errata).

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de la caldera donde van montados los relés Omron y los bornes de conexión (ALIM 230 V; TA, marcado a 230 V en dos de nuestras unidades).

Compruébalo en tu placa

Mira en la placa el modelo SYMSI7.0, el código del circuito 0310144400R18 y el fabricante SUNG WEI 06V0-A.
Hay un número que empieza por 0020 y cambia según la unidad; en una de nuestras unidades va bajo el código de barras (0020021121 00110 7459). No es criterio único.
Revisa el transformador, los relés Omron y los bornes ALIM 230 V, V3V y P1/P2. Dos de nuestras unidades marcan TA 230 V; el manual de Themafast da 24 V (nunca 230 V) al conector de termostato de la gama: comprueba el borne TA antes de conectar.
No te fíes solo de S1047000: las tiendas la dan para muchas calderas Thema. Compara el código completo del circuito.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

0310144400R18	Circuito de la placa; lo dan Openclima, 24hshop.fr y Wallapop
SYMSI7.0	Modelo serigrafiado en la placa; 24hshop.fr lo da con 0310144400R18
S1047000	Referencia Saunier Duval que espinosa.fr, ricambiocaldaia.it y city-electronique.fr dan con SYMSI7.0
S10470	S1047000 sin el 00 final (lista de piezas de la Thema F 25 E)
SUNG WEI 06V0-A	Fabricante y modelo del circuito; 24hshop.fr y Wallapop lo dan con la R18
2000802038	Código que heatingspareparts.com (marca Glowworm) indica sustituir por S1047000
0020021122	Referencia de etiqueta (SPN) que city-electronique.fr da con S1047000 y SYMSI7.0
0020021121 00110 7459	Bajo el código de barras de una etiqueta
0020036710 00082 3476	Marcado en otra unidad
0020021125 00081 2784	Marcado en otra unidad
M24744-E	Marcado del transformador (otra unidad: M24744-3E)

No la confundas con

0310144400S19Circuito que city-electronique.fr da junto a S1047000 y SYMSI7.0 · Nuestra placa lleva 0310144400R18: compara el código completo.

Calderas en las que va

10 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Themafast F25 E H-MODConfirmada por nuestro taller · también en ricambiocaldaia.it y Wallapop
Saunier Duval Thema C24 E VConfirmada por nuestro taller · también en 24hshop.fr y electrostandard-electronique.com
Saunier Duval Themafast C25 EConfirmada por nuestro taller · también en ricambiocaldaia.it
Saunier Duval Thema Classic C25 EConfirmada por nuestro taller · también en 6 tiendas
Saunier Duval Themaclassic F25EConfirmada por nuestro taller · también en 6 tiendas
Saunier Duval Themaclassic F 24 E6 tiendas: Openclima, ricambiocaldaia.it, anjou-connectique.com y 3 más
Saunier Duval Themaclassic C 24 E4 tiendas: ricambiocaldaia.it, anjou-connectique.com y 2 más
Saunier Duval Thema C 25 E5 tiendas: espinosa.fr, city-electronique.fr, anjou-connectique.com y 2 más
Saunier Duval Thema F 24 E y F 25 E3 tiendas cada una: espinosa.fr, city-electronique.fr y anjou-connectique.com (la F 25 E, también Pièces Express)
Saunier Duval Isotwin F 24 E5 tiendas: ricambiocaldaia.it, espinosa.fr, city-electronique.fr y 2 más

Por confirmarPor confirmar

Saunier Duval Themafast C 24 E y C 30 E2 tiendas: Openclima (R18) y ricambiocaldaia.it (SYMSI7.0)
Saunier Duval Themaclassic F AS 30 E y Thematek S F 24 E1 tienda: Openclima (R18)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de tiendas

Función de la placa: Encendido, modulación, temperatura sanitaria y de calefacción, seguridades de gascity-electronique.fr

Identificación y códigos del repuesto

Código marcado: KWD;IND49;S0092

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Alimentacion marcada: ALIM230V
Marcados de conexiones: ZIG;V3V;OU REMP;P2 P1;H9;EXT;TA;230V

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Bornes/alimentación marcados: 230 V; 0V ALIM
Relés OMRON subcomponentes: bobina 24 VDC; contactos 10 A 250 VAC
Fusible subcomponente: 1 A; 230 V
Bornes serigrafiados: ZIG, V3V, OU, REMP, H1, P2, P1, H5, H9, VA, EXT, TA, 230V, 0V ALIM
Códigos cara soldadura: 125872-20; CA0-10829; F5
Aplicación indicada en inventario: SAUNIER DUVAL THEMAFAST F25 E H-MOD · SAUNIER DUVAL THEMA C24 E V
Código marcado: 0020036710 00082 3476; KWD;IND49;S0092; SUNG WEI 06V0-A

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

Trabaja a 230 V en una caldera de gas: desconéctala de la red antes de abrir la caja.

Preguntas frecuentes

8 preguntas

¿Dónde está el código de esta placa y qué debo comparar?

En la placa están marcados el modelo SYMSI7.0, el código del circuito 0310144400R18 y el fabricante SUNG WEI 06V0-A: compara los tres. Hay además un número que empieza por 0020 y cambia según la unidad; no lo uses como único criterio.

¿Sirve para mi Themaclassic F25E o mi Themafast C25 E?

Sí. Nuestro taller ha confirmado esta placa para la Themafast C25 E, la Themafast F25 E H-MOD, la Thema C24 E V, la Thema Classic C25 E y la Themaclassic F25E. Además, 6 tiendas dan cada una de las dos Themaclassic con S1047000, SYMSI7.0 o 0310144400R18.

¿Sirve para otra Saunier Duval que no esté en la lista del taller?

Puede. Tres o más tiendas la dan para las Themaclassic F 24 E y C 24 E, las Thema C 25 E, F 25 E y F 24 E y la Isotwin F 24 E; para las Themafast C 24 E y C 30 E solo hay 2. Nuestro taller no las ha confirmado: envíanos desde Contacto una foto de la etiqueta y de la placa de características, o llama al 919 931 595.

¿Qué relación hay entre 0310144400R18, SYMSI7.0 y S1047000?

0310144400R18 es el código del circuito y SYMSI7.0 el modelo serigrafiado; 24hshop.fr los da juntos. espinosa.fr, ricambiocaldaia.it y city-electronique.fr unen SYMSI7.0 a la referencia Saunier Duval S1047000. Ningún despiece oficial abierto lo recoge.

¿Qué significa la R18 del final y hay versiones distintas?

Ninguna fuente abierta explica la R18. Openclima lo presenta como «versión de electrónica» (3 relés 2+1, sin electrónica de control adicional) y city-electronique.fr da para S1047000 y SYMSI7.0 el código 0310144400S19. Compara el código completo.

¿Qué lleva montado y qué debo revisar al instalarla?

Nuestras unidades llevan relés Omron de bobina 24 V CC y, según la unidad, transformador M24744-E o M24744-3E, fusible de 1 A (230 V) y bornes ALIM 230 V, V3V y P1/P2; en dos de ellas el borne TA va marcado a 230 V. El manual de instalación de Themafast da 24 V al conector de termostato de la gama, sin nombrar esta placa: que un técnico compruebe la tensión del borne TA antes de conectar uno.

¿Quién debe montarla?

Un técnico cualificado: la placa trabaja a 230 V y gobierna una caldera de gas.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval SYMSI7.0

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

3 orígenes para 0310144400R18, 4 para SYMSI7.0. city-electronique.fr da 0310144400S19 como ensamblaje de S1047000/SYMSI7.0; prevalece el R18 del taller. El manual de Themafast da 24 V al conector de termostato (sin nombrar la placa); dos de nuestras unidades marcan TA 230 V: comprueba el borne.

Fuentes consultadas

24hshop.fr: ficha Thema C24 E VR18, SYMSI7.0 y SUNG WEI 06V0-A
ricambiocaldaia.it: scheda SYMSI7.0 · S1047000S1047000 y SYMSI7.0; 57 modelos
espinosa.fr: placa S10470 · SYMSI7.0S1047000 con SYMSI7.0
city-electronique.fr: carte SYMSI7.0 · S1047000SYMSI7.0 con S1047000; ensamblaje S19
Openclima: placa 0310144400R18 v2R18 como versión de electrónica
anjou-connectique.com: carte principale S1047000S1047000 con Themaclassic y Thema
Wallapop: anuncio placa F 25 E H-MODR18 y SUNG WEI 06V0-A
heatingspareparts.com: Glowworm 2000802038Sustituido por S1047000

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
