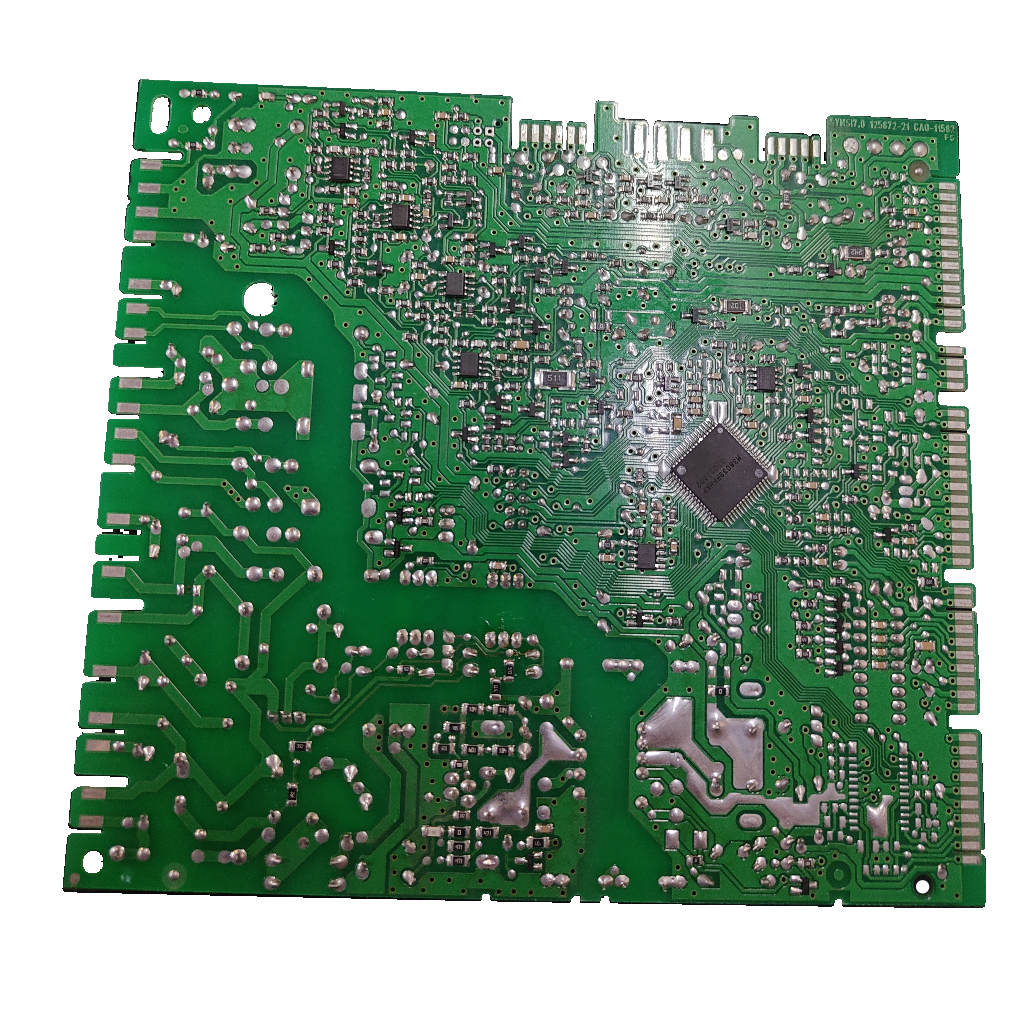

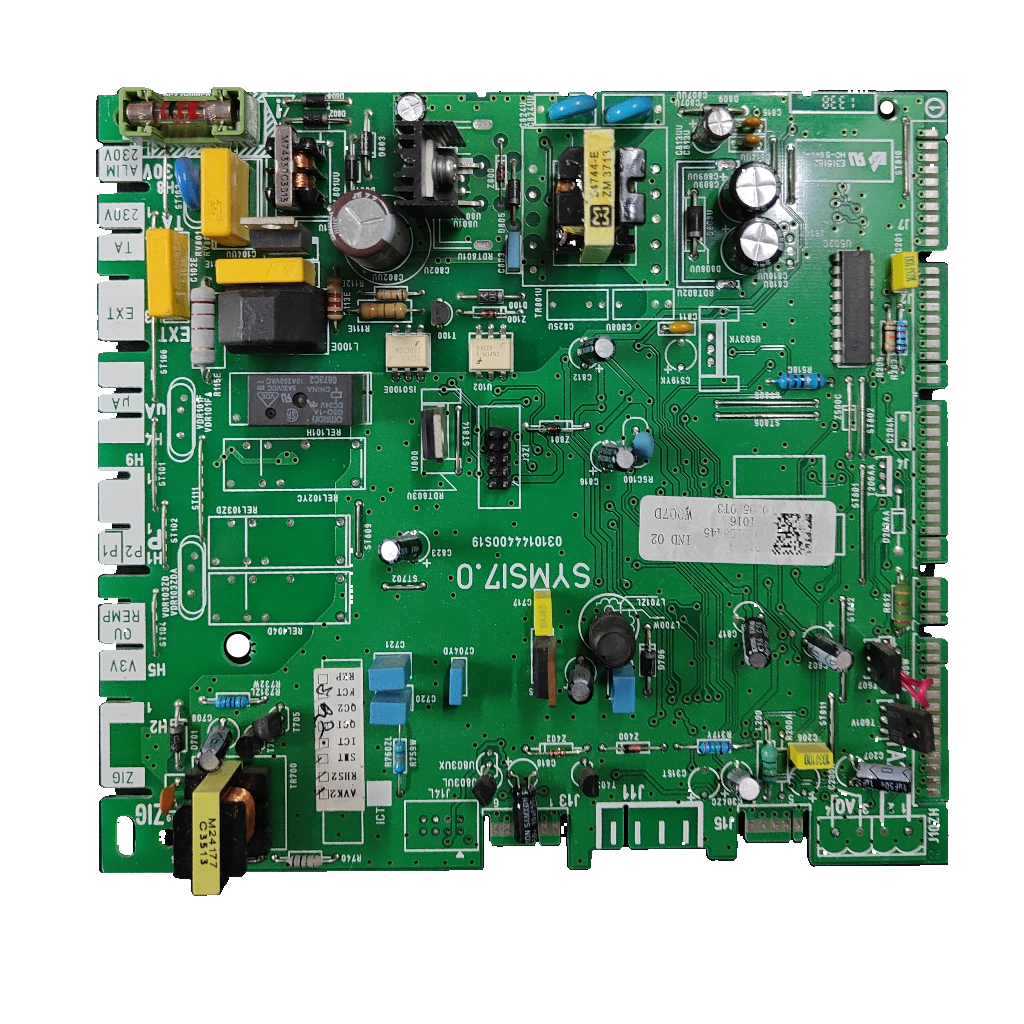

Placa electrónica Saunier Duval SYMSI7.0 · 0310144400S19 · S1047000 para Themaclassic C 25 E: Placa completa e identificador ampliado
Placa electrónica Saunier Duval SYMSI7.0 · 0310144400S19 · S1047000 para Themaclassic C 25 E: vista 2

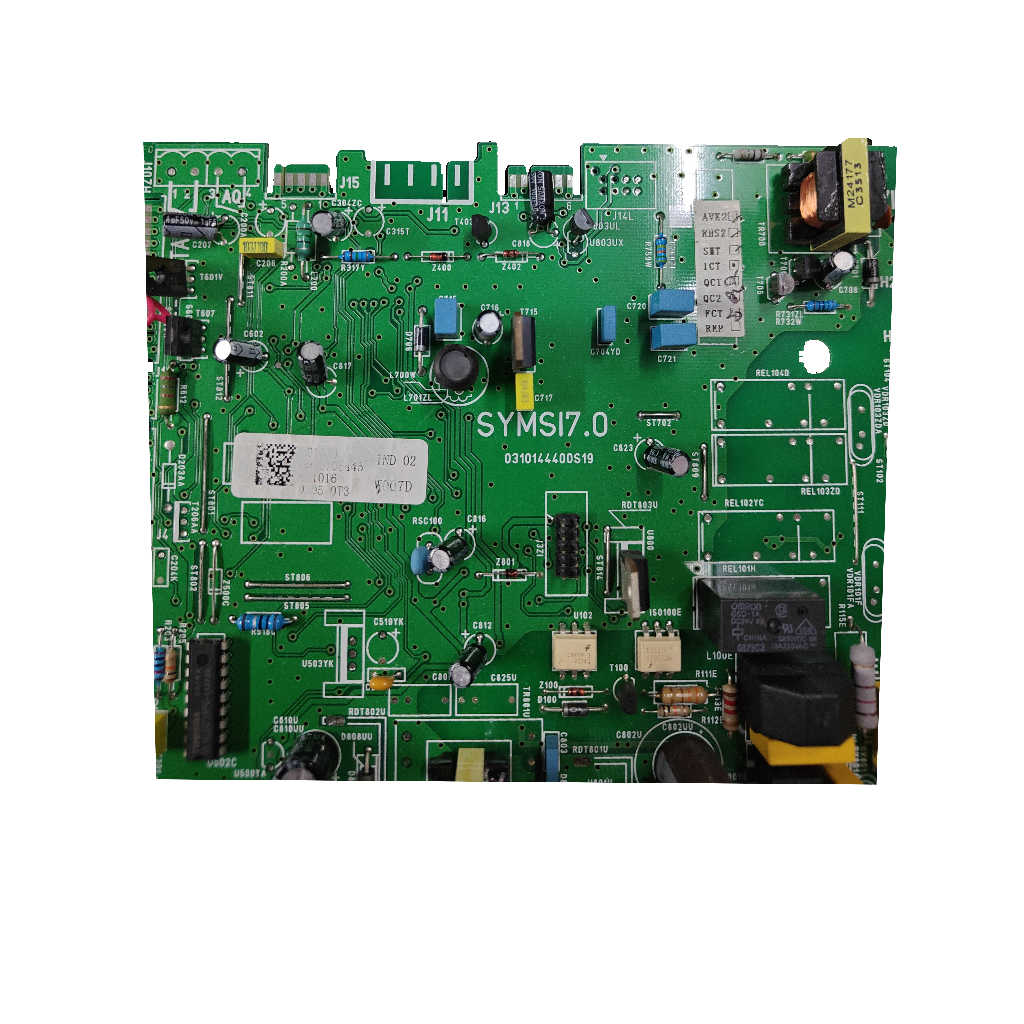

Placa electrónica Saunier Duval SYMSI7.0 · 0310144400S19 · S1047000 para Themaclassic C 25 E: Detalle de componentes de la placa
Placa electrónica Saunier Duval SYMSI7.0 · 0310144400S19 · S1047000 para Themaclassic C 25 E: vista 4
Saunier DuvalFotos de esta unidad
1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval SYMSI7.0 · 0310144400S19 · S1047000 para Themaclassic C 25 E

Referencia Saunier DuvalS1047000

La SYMSI7.0 (circuito 0310144400S19, ref. S1047000) es la placa electrónica principal de las Saunier Duval Themaclassic C 25 E, Isotwin F 24 E, Themafast C 30 E y F30 E H-MOD, Isofast Condens F35 E y Opalia, confirmadas por nuestro taller. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Circuito 0310144400S19
  • Ref. Saunier Duval S1047000
Todos los códigos de esta unidad4
Referencia Saunier Duval
S1047000
Código del circuito
0310144400S19
Modelo
SYMSI7.0
SKU Ecoklima
PLC079
  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Pièces Express la vende como «carte principale» (S1047000) para Themaclassic C 25 E y C 25 EV, Isosplit F 35 E H MOD e Isotwin C 24 EA.

Compruébalo en tu placa
  1. Busca impresos en el circuito SYMSI7.0 y 0310144400S19 (o 0310144400 S19).
  2. Compara los códigos de la etiqueta (0020106445, 0020036710, 901312…): varían entre placas con la misma SYMSI7.0.
  3. Si tu caldera es una Isofast Condens F30 E o F35 E, las tiendas dan S10400 o S1040000, no S1047000: dinos modelo y nº de serie.
  4. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
0310144400S19Código del circuito, impreso en la placa. Antonelli y Recirepuestos lo unen a SYMSI7.0
SYMSI7.0Designación impresa en el circuito (también SYMSI 7.0 o SYMS17.0)
S1047000 · 51047000S1047000: referencia Saunier Duval de la placa (Espinosa, Ziperone, Ricambi, Pièces Express). 51047000: marcado en una de nuestras etiquetas
S10400 · S1040000Placa de las Isofast Condens en su catálogo de recambios («Printed circuit board»; no nombra la SYMSI7.0). Solo Antonelli la une a esta placa; no consta que sea S1047000
S10470Espinosa la da como referencia de proveedor de S1047000; Openclima y repuestoscalefaccion la ponen sin explicarla. No confirmada
0020106445 · 0020036710 · 901312 · 901520 · 901211Códigos marcados en las etiquetas de nuestras unidades. E315182 es el marcado del laminado, no un recambio
No la confundas con
  • 0310144400L12 · 0310144400015Otros finales de código de la SYMSI 7.0 (Recirepuestos, elektroda.pl) · No acaban en S19; nadie confirma que sean intercambiables.

Calderas en las que va

9 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Opalia F11 E1, Opalia F14 E1, Opaliafast F17E y Saunier Duval MULTIFUNCIONConfirmada por nuestro taller
  • Themaclassic C 25 EConfirmada por nuestro taller · también en Pièces Express, Espinosa, Ziperone, Ricambi, Anjou y Wallapop
  • Themafast F30 E H-MODConfirmada por nuestro taller · también en Openclima, Recirepuestos, Ricambi y Wallapop
  • Isotwin F 24 EConfirmada por nuestro taller · también en Espinosa, Ricambi y Wallapop
  • Themafast C 30 EConfirmada por nuestro taller · también en Wallapop
  • Isofast Condens F35 E (etiqueta: «Condes F35 E»)Confirmada por nuestro taller · también en Antonelli y, como S10400/S1040000, en un catálogo y 3 tiendas
  • Themaclassic F 25 E, F 24 E y C 25 EVF 25 E: Openclima, Espinosa, Ziperone, Anjou, Wallapop · F 24 E: Openclima, Anjou, Wallapop · C 25 EV: Pièces Express, Espinosa, Anjou
  • Themafast F 25 E H-MOD y F 30 E3 fuentes en cada una: Recirepuestos, Wallapop, Openclima
  • Isotwin C 24 EA3 fuentes: Pièces Express, Anjou, Wallapop
Por confirmarPor confirmar
  • Isofast Condens F30 E, Isomax Condens F35 E e Isotwin Condens F30 EF30 E: 3 fuentes dan S10400/S1040000 (Antonelli, ICG, repuestossat); solo Antonelli cita el 0310144400S19 y la SYMSI7.0 (ICG: «SYMS17»). Isomax: Antonelli y repuestossat. Isotwin: solo Antonelli. No consta que S1040000 y S1047000 sean el mismo código
  • Isofast C 28 E-A, C 35 E-A y F 35 E-APor contrastar. Las tiendas dan variantes -A, no las C28E, C35E y F35E. C 28 E-A y F 35 E-A: Ricambi (tras comprobar el nº de serie). C 35 E-A: Ricambi y Climatización Ibérica. C28E NOx y F28E: sin fuente
  • Isosplit F 35 E H MOD2 fuentes (Pièces Express, Espinosa)
  • Themaclassic C 24 E; Themafast F 24 E y F 25 E; Isofast F35E H-MOD2 fuentes: Wallapop y, por orden, Anjou, Recirepuestos y Ziperone. Ricambi sería la tercera, tras comprobar el nº de serie
  • Themafast C 24 E, C 25 E y C 28 E; Thematek C 24 E y F 24 E; Isofast F 30 E H-MOD; Isotwin C 24 E, C 28 EA, F 24 EA y F 28 EA2 fuentes en cada una: Wallapop y Ricambi (este, tras comprobar el nº de serie)
  • Themaclassic C 30 E y F 24 E1; Combitek C 24 E y F 24 E2 fuentes: Ziperone y Ricambi (este, tras comprobar el nº de serie)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de las fuentes

Medidas y peso
183 × 53 × 203 mm (ancho × alto × fondo) · 0,5 kgEspinosa

Identificación y códigos del repuesto

Código marcado
IND 02; W0C7D
Código marcado
E315182 HC-5 94V-0

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Serigrafía y etiquetas de borde visibles
EXT; TA; 230 V; ALIM; 230 V
Marcaje junto al fusible
1 A
Relé OMRON G5Q-1A
bobina DC 24 V; 5 A 30 VDC; 10 A 250 VAC
Circuito integrado
TOSHIBA ULN2003APG
Optoacoplador
CNY17F-3; marcaje V324Q
Optotriac
MOC3023; marcaje V323Q
Transformador montado (marcaje 1)
M24177; C3513
Transformador montado (marcaje 2)
4744-E; ZM 37113

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Antes de cambiar la placa

Lo que revisa el técnico
Revisa el fusible

Marcado 1 A o T2A 250 V según la unidad: compáralo con el tuyo.

Mira el número de serie

Ricambi pide comprobar el nº de serie; Espinosa lo indica para la F 24 E1 («dopo 0400190441»).

Preguntas frecuentes

7 preguntas

¿Dónde está el código y qué significan SYMSI7.0, 0310144400S19 y S1047000?

SYMSI7.0 (designación) y 0310144400S19 (código del circuito) van impresos en la placa. S1047000 es la referencia Saunier Duval que dan las tiendas; para las Condens F30/F35 dan S1040000, sin constar que sea el mismo código. Compara también los códigos de la etiqueta (0020106445, 0020036710…).

¿Sirve para mi Themaclassic C 25 E, Themafast, Isotwin, Isofast Condens u Opalia?

Sí. Nuestro taller la ha confirmado para las Themaclassic C 25 E, Isotwin F 24 E, Themafast C 30 E y F30 E H-MOD, Isofast Condens F35 E y Opalia F11 E1, F14 E1 y Opaliafast F17E. Además: Themaclassic C 25 E, 6 fuentes; Themafast F30 E H-MOD, 4; Isotwin F 24 E, 3 (en las tres entra Ricambi, que pide comprobar el nº de serie). Ninguna fuente que cuente como origen las cita con esta placa; un manual de Saunier Duval de otra variante (Opalia F 14 E, calentador de agua) nombra la F 14 E y no cuenta como fuente.

¿Qué otras calderas la llevan según las tiendas?

Con 3 o más fuentes: Themaclassic F 25 E, F 24 E y C 25 EV; Themafast F 25 E H-MOD y F 30 E; Isotwin C 24 EA. Con 2: Isosplit F 35 E H MOD. Otras, con 1 o 2 fuentes, figuran en la lista por consultar. ¿No está la tuya? Escríbenos desde Contacto.

¿Lleva S1047000 o S1040000 la placa de la Isofast Condens F 35 E?

Las fuentes dan S10400 o S1040000 para las Condens: el catálogo de recambios de la F 35 E como «Printed circuit board», sin nombrar la SYMSI7.0; Antonelli, ICG y repuestossat para las F30/F35. Solo Antonelli lo une a esta SYMSI7.0 (ICG escribe «SYMS17»; repuestossat no nombra la placa) y no consta que sea el mismo código que S1047000. The Part Center da S1040000 para la F35e anterior al nº de serie 0400446159; de las posteriores no hemos encontrado código. El taller confirma esta placa en la F35 E.

¿Es igual a las placas que acaban en 0310144400015 o 0310144400L12?

No lo sabemos. En elektroda.pl (2022) preguntan si las SYMSI 7.0 que solo difieren en el número final son intercambiables y nadie responde. Envíanos una foto de tu placa.

¿Qué tensiones lleva y quién debe montarla?

Antonelli indica que una parte trabaja a 230 V y otra a 24 V. Tres de nuestras unidades llevan relés OMRON G5Q-1A de bobina 24 V CC. La monta un técnico cualificado, con la caldera desconectada de la red.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval SYMSI7.0

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

SYMSI7.0 con S1047000: Espinosa, Ziperone y Ricambi. 0310144400S19 con SYMSI7.0: Antonelli y Recirepuestos. Antonelli da S1040000 para la SYMSI7.0 de las Condens F30/F35; no consta que sea el mismo código.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
