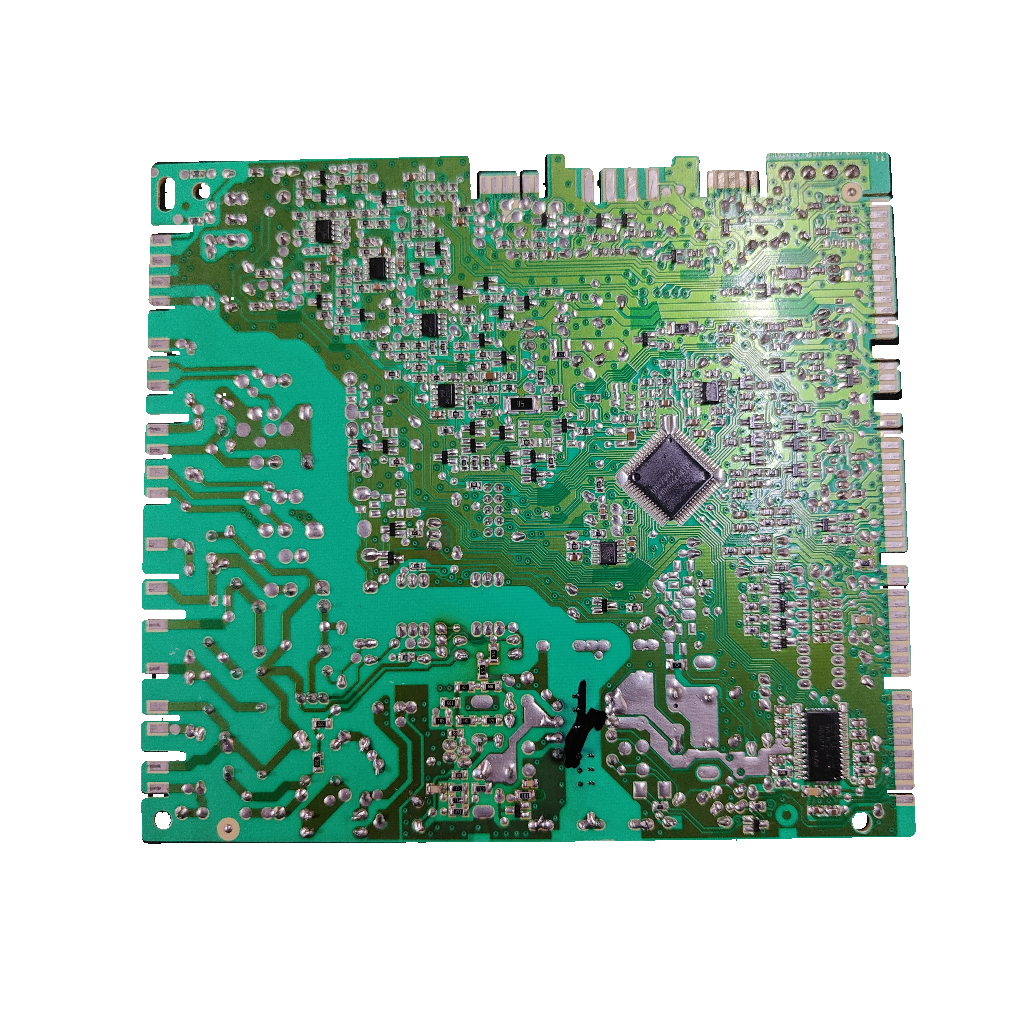

Placa electrónica Saunier Duval SYMSI7.0 · PCB 125872-17 para Themafast F 25 E H-MOD: Placa completa e identificador ampliado

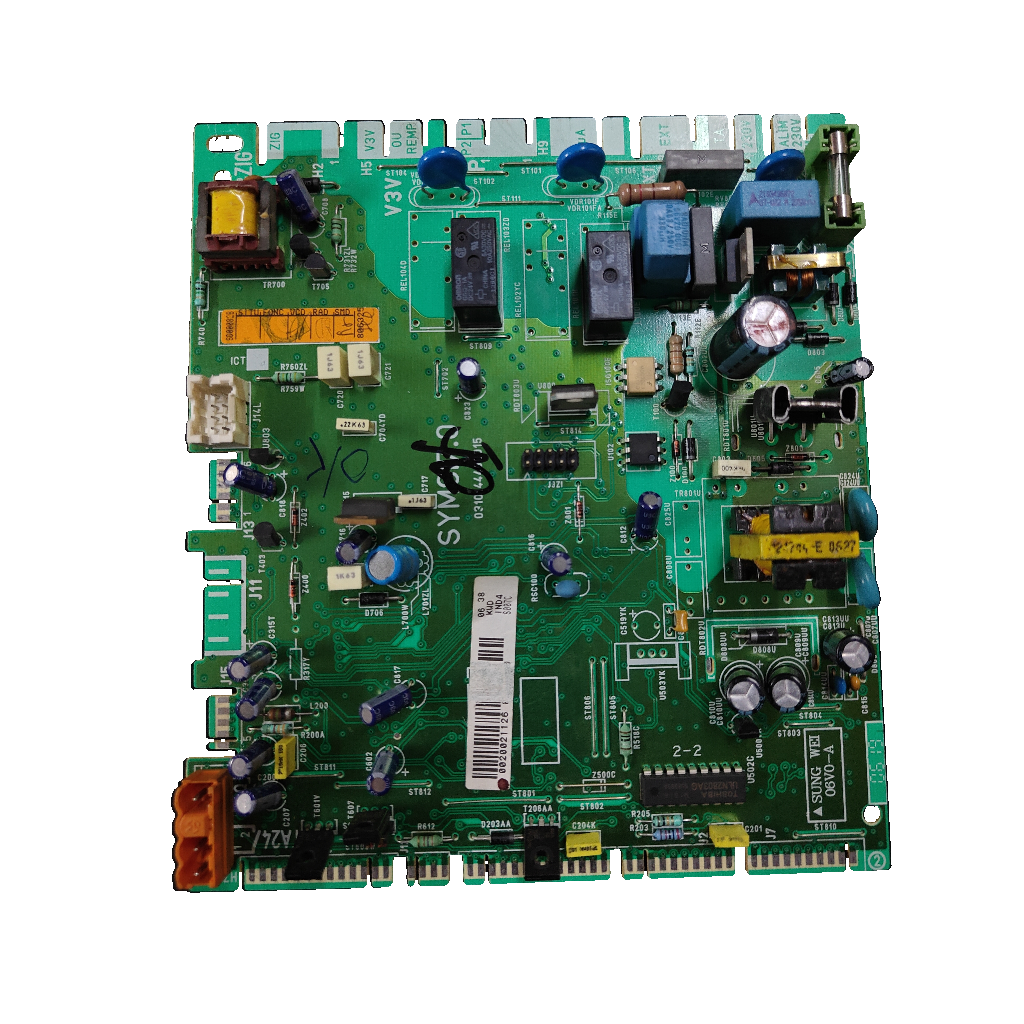

Placa electrónica Saunier Duval SYMSI7.0 · PCB 125872-17 para Themafast F 25 E H-MOD: vista 2

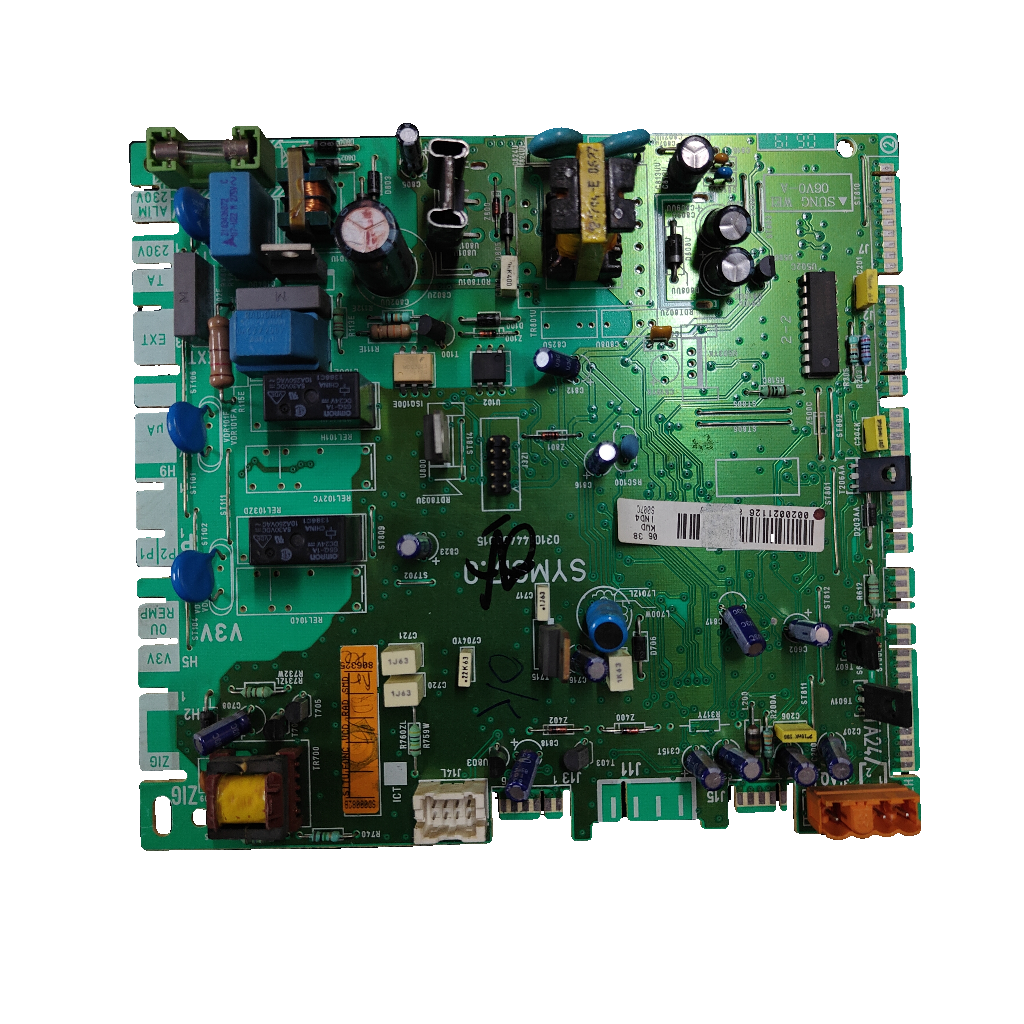

Placa electrónica Saunier Duval SYMSI7.0 · PCB 125872-17 para Themafast F 25 E H-MOD: vista 3

Placa electrónica Saunier Duval SYMSI7.0 · PCB 125872-17 para Themafast F 25 E H-MOD: vista 4

Saunier DuvalFotos de esta unidad

1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalReferencia verificada

Placa electrónica Saunier Duval SYMSI7.0 · PCB 125872-17 para Themafast F 25 E H-MOD

Referencia Saunier DuvalS1047000

La SYMSI7.0 (circuito 125872-17, marcada 0020021126) es una placa electrónica principal Saunier Duval, S1047000 en las tiendas. Nuestro taller la ha confirmado para la Themafast F 25 E H-MOD; dos tiendas la dan también para la Themaclassic F 25 E (por confirmar). Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Circuito 125872-17
Relé OMRON G5Q-1A · DC24V
Ref. de tienda S1047000
Alimentación 230 V

Todos los códigos de esta unidad4

Referencia Saunier Duval: S1047000
Código del circuito: 125872-17
Modelo: SYMSI7.0
SKU Ecoklima: PLC096

Las tiendas venden la SYMSI7.0 con la referencia S1047000, pero ninguna fuente abierta la une al 0020021126 de esta etiqueta. Compara el circuito 125872-17.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la tarjeta electrónica principal de la caldera, según una tienda. Esta unidad trabaja con red de 230 V (ALIM 230V en su etiqueta) y monta un relé OMRON G5Q-1A.

Compruébalo en tu placa

Busca en tu placa el nombre SYMSI7.0, el código de circuito 125872-17 y el marcado 0020021126; esta unidad lleva además la versión V3 serigrafiada.
Compara el relé OMRON G5Q-1A (bobina DC24V) y los bornes V3V, OU, REMP, P2, P1, H9, μA, EXT y TA con los de tu placa.
No te fíes solo del nombre SYMSI7.0 ni de la referencia S1047000 de las tiendas: contrasta el circuito 125872-17.
La Themafast Condens es otra caldera: no la des por compatible sin comprobar los códigos.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

SYMSI7.0	Modelo de la placa, marcado en la unidad; Espinosa lo da como código del fabricante visible
125872-17	Código del circuito (PCB) de la unidad, confirmado por nuestro taller; también en Recirepuestos junto a SYMSI7.0
0310144400015	Referencia confirmada por nuestro taller; Recirepuestos y Recalderas la listan con SYMSI7.0
0020021126	Código marcado en la placa, confirmado por nuestro taller. Ninguna fuente externa lo cita.
S1047000	Referencia de recambio Saunier Duval de la SYMSI7.0 (Espinosa, Ziperone, Recalderas); S10470 en forma corta
S007C · 06V0-A · IND4 · 06 38	Otros marcados de la placa, confirmados por nuestro taller. Ninguna fuente externa los explica.
CAO-8745FS	Código que Recirepuestos lista junto a SYMSI7.0; la ficha no dice qué es

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Themafast F25 E H-MODConfirmada por nuestro taller · también en Arbo (Suner) y Repuestos Calefacción

Por confirmarPor confirmar

Saunier Duval Themaclassic F 25 EPor confirmar, 2 orígenes: Totalcalderas y Espinosa · Recirepuestos la titula así pero también nombra la Themafast F25E
Saunier Duval Themaplus C 23 a C 30 E y F 24 a F 30 E (incl. F 25 E H MOD y F 30 E H MOD)1 origen: Espinosa (S1047000)
Saunier Duval Themaclassic C 25 E y C 25 EV1 origen: Espinosa (S1047000)
Saunier Duval Thema C 23 a C 25 E, C AS, F 24 E, F 25 E y F AS 25 E1 origen: Espinosa (S1047000)
Saunier Duval Isotwin C 24 y F 24 EEspinosa (F 24 E y F 24 E1) · Arbo (Isotwin C24) · Recalderas (familia)
Saunier Duval Isosplit C 24 EV a F 35 E H MOD1 origen: Espinosa (S1047000)
Saunier Duval Isofast y Thematek (modelo sin concretar)Familias nombradas por Arbo, Recalderas, Ziperone y Repuestos Calefacción

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de la ficha de tienda (S1047000)

Medidas: 183 × 53 × 203 mm (ancho × alto × fondo)Espinosa
Peso: 0,5 kgEspinosa

Características y marcados técnicos

Rele observado: OMRON G5Q-1A
Bobina del rele marcada: DC24V
Conexiones marcadas: ALIM 230V / TA 230V

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Relés subcomponente: OMRON G5Q-1A, bobina DC24V
Bornes/terminales visibles: V3V, OU, REMP, P2, P1, H9, μA, EXT, TA
Versión serigrafiada: V3
Aplicación indicada en inventario: SAUNIER DUVAL THEMAFAST F25 E H-MOD
Código marcado: 0020021126; 06 38; IND4; S007C; 06V0-A

Antes de cambiar la placa

Lo que revisa el técnico

Compara el relé

Esta unidad monta un relé OMRON G5Q-1A con bobina DC24V: tu placa debe llevar el mismo.

Termostato y conectores

La etiqueta marca ALIM 230V y TA 230V. El manual oficial de la caldera pide 24 V en el conector del termostato y nunca 230 V: compáralo antes de conectar nada.

Monta con un técnico

La placa trabaja a 230 V y gestiona una caldera de gas: que la monte un técnico cualificado.

Preguntas frecuentes

8 preguntas

¿Cómo identifico la placa SYMSI7.0 125872-17?

Compara tres marcados: el nombre SYMSI7.0, el circuito 125872-17 y el 0020021126 de la etiqueta. Esta unidad lleva también la referencia 0310144400015 y la versión V3 serigrafiada. Recirepuestos publica SYMSI7.0, 0310144400015 y 125872-17 juntos en su ficha.

¿Sirve para mi Saunier Duval Themafast F 25 E H-MOD?

Sí. Nuestro taller la ha confirmado para la Themafast F 25 E H-MOD. Además, Arbo (Suner) incluye el circuito S1047000 entre los recambios de esa caldera y Repuestos Calefacción lista la tarjeta SYMSI 7 en su página del modelo.

¿Sirve para la Themaclassic F 25 E?

Por confirmar. Dos tiendas independientes (Totalcalderas y Espinosa) la dan para esa caldera; Recirepuestos titula así su ficha, pero también nombra la Themafast F25E. Nuestro taller la ha confirmado para la Themafast F 25 E H-MOD, no para la Themaclassic: compara el circuito 125872-17 o envíanos desde Contacto una foto de tu placa y de la placa de características de la caldera.

¿Qué significan SYMSI7.0, S1047000 y 125872-17?

SYMSI7.0 es el nombre de la placa; Espinosa lo da como código del fabricante visible en la pieza. S1047000 es la referencia de recambio Saunier Duval con que la venden Espinosa, Ziperone y Recalderas (S10470 en forma corta). 125872-17 es el código del circuito de esta unidad.

¿El 0020021126 de la etiqueta es lo mismo que la S1047000?

El 0020021126 es un código marcado en la etiqueta de esta unidad y lo confirma nuestro taller. Ninguna fuente externa que hemos abierto lo une con la S1047000, la referencia con la que las tiendas venden la SYMSI7.0. Compara el circuito 125872-17 y los demás marcados de tu placa.

¿En qué otras calderas Saunier Duval se vende la SYMSI7.0?

Espinosa la lista para Thema, Themaclassic, Themaplus (incluida la F 25 E H MOD), Isotwin e Isosplit. Ziperone la da para Isofast y Themaclass, y Recalderas para Themaclassic, Thematek, Themafast, Isofast e Isotwin. Solo hay confirmación del taller para la Themafast F 25 E H-MOD; en las demás, compara los códigos.

¿Quién debe montarla?

Un técnico cualificado. La placa trabaja a 230 V y gestiona una caldera de gas. Totalcalderas exige técnico especializado y Recirepuestos avisa de que un montaje incorrecto, o una avería en otra pieza, puede inutilizar el recambio.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval SYMSI7.0

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Identidad verificada: Espinosa, Ziperone y Recalderas unen SYMSI7.0 con la placa principal y con S1047000. El manual oficial pide 24 V en el termostato; la etiqueta de esta unidad marca TA 230V (confirmado por nuestro taller). El taller confirma también 125872-17 y 0020021126.

Fuentes consultadas

Recalderas: ficha de la placa Symsi7.0 S10470 (SKU S1047000)Une SYMSI7.0 y S1047000; lista 0310144400015 en Themafast F
Espinosa: ficha de la scheda S10470 (SYMSI7.0, S1047000)Código visible SYMSI7.0, medidas y lista de calderas
Recirepuestos: placa SYMSI7.0 0310144400015 125872-17 para Themaclassic F 25 ETres códigos de la unidad y Themafast F25E
Arbo (Suner): recambios de la Themafast F 25 E H-MOD, circuito S1047000S1047000 en el catálogo de la caldera
Repuestos Calefacción: tarjeta SYMSI 7 en la Themafast F 25 E H-MODListada en la página de la caldera
Totalcalderas: placa Symsi 7 0 usada para Themaclassic F25EVálida para Themaclassic F25E; montaje por técnico
Ziperone: Control Board SYMSI7.0, part number S1047000Une SYMSI7.0 y S1047000

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
