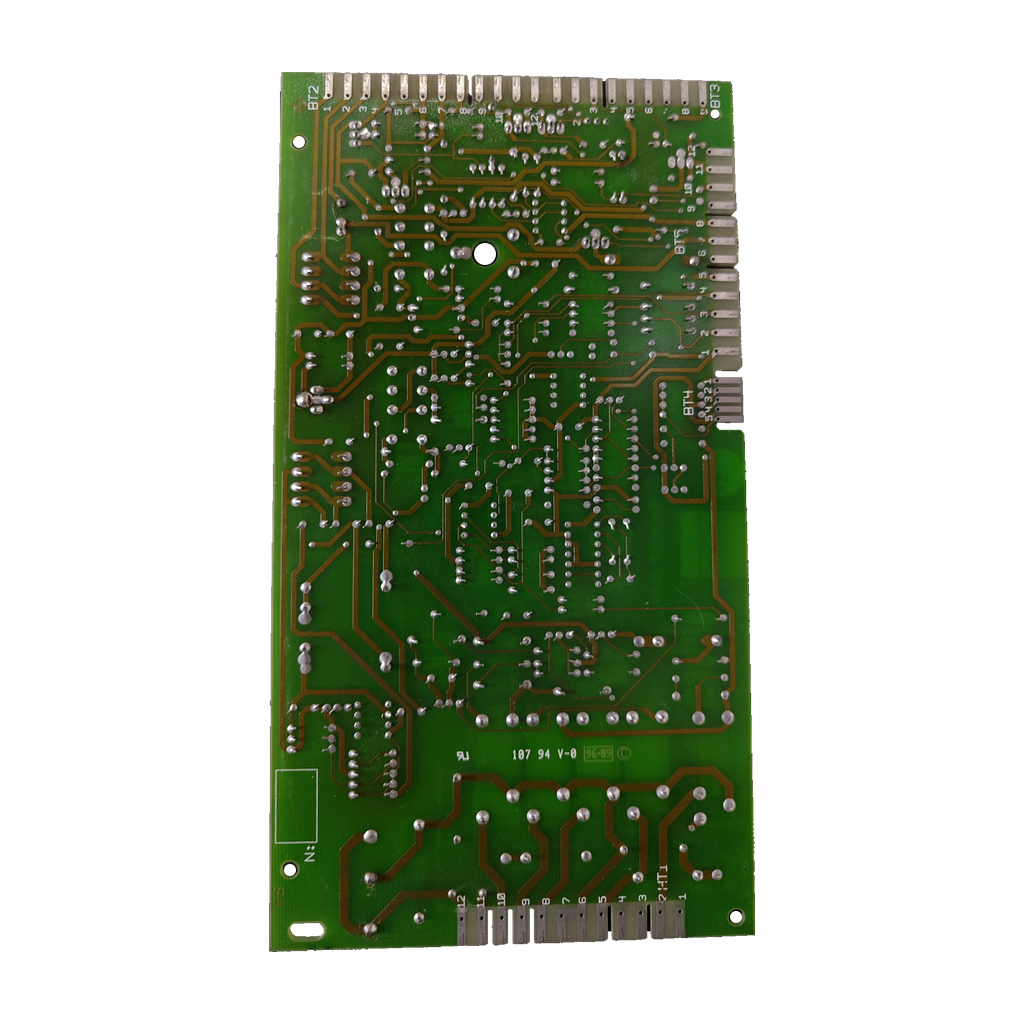

Placa electrónica Saunier Duval THELIA 23 E MOD.2 · 03101009 00 A1: Placa completa e identificador ampliado

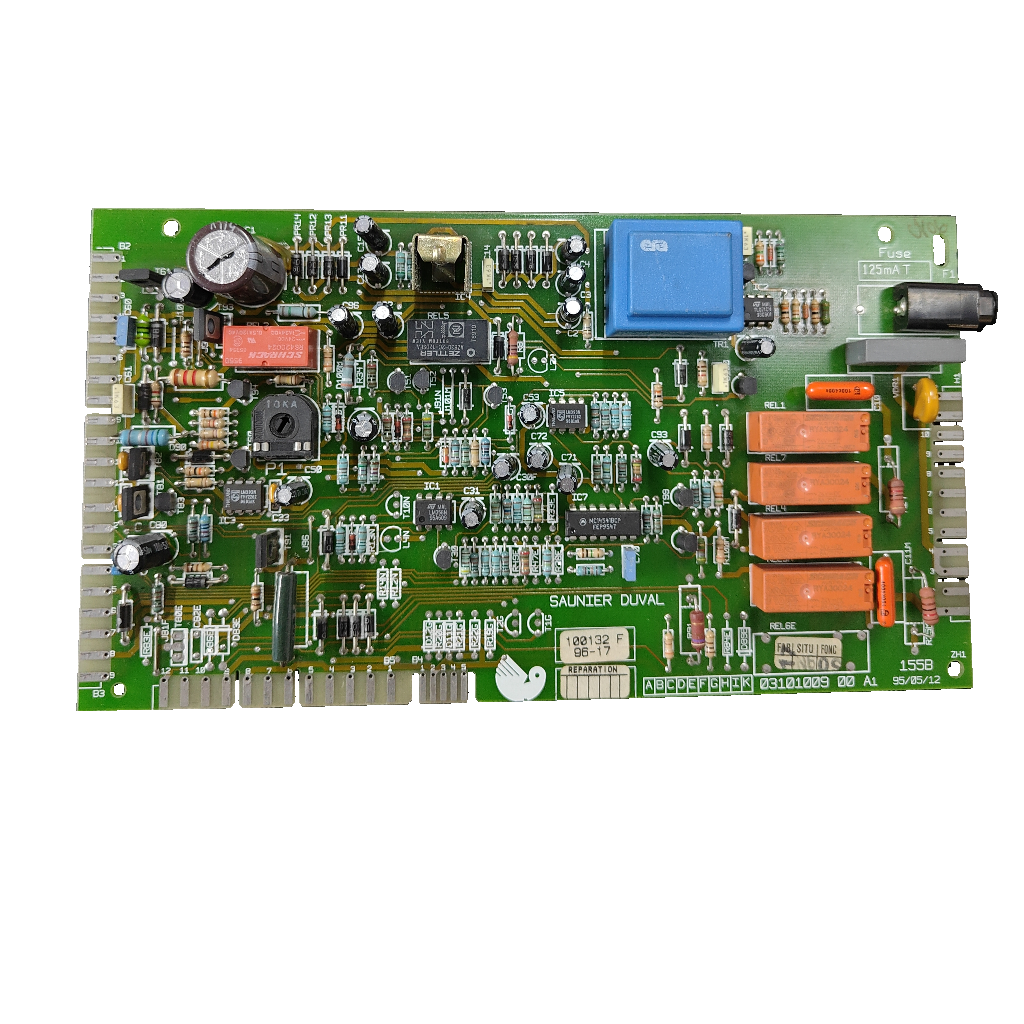

Placa electrónica Saunier Duval THELIA 23 E MOD.2 · 03101009 00 A1: Detalle frontal de la placa

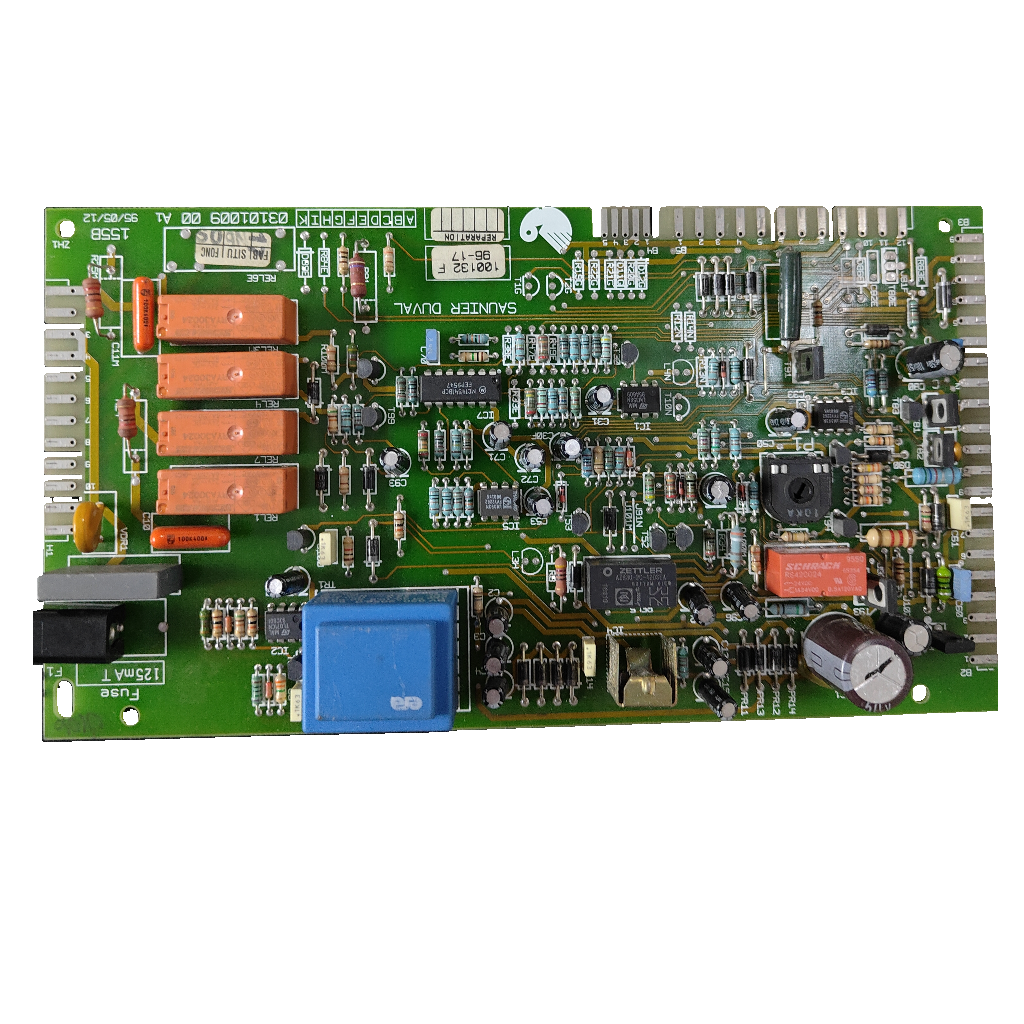

Placa electrónica Saunier Duval THELIA 23 E MOD.2 · 03101009 00 A1: vista 3

Placa electrónica Saunier Duval THELIA 23 E MOD.2 · 03101009 00 A1: vista 4

Saunier DuvalFotos de esta unidad

1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval THELIA 23 E MOD.2 · 03101009 00 A1

Referencia Saunier Duval03101009 00 A1

La 03101009 00 A1 (etiqueta 100132 F) es la placa electrónica de control de la Saunier Duval THELIA 23 E MOD.2, confirmada por nuestro taller. Lleva fusible F1 de 125 mA T. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 03101009 00 A1
Etiqueta 100132 F
Fusible F1 125 mA T
Thelia 23 E MOD.2

Todos los códigos de esta unidad3

Referencia Saunier Duval: 03101009 00 A1
Modelo: THELIA 23 E MOD.2
SKU Ecoklima: PLC042

Dos tiendas (piecesxpress y Climatización Ibérica) dan 05712800 como placa o circuito impreso de la THELIA 23 E y en lo leído no aparece 03101009. El taller confirma 03101009 00 A1 para la THELIA 23 E MOD.2.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

6 pasos

Es la placa principal del controlador de la caldera (así llama un anuncio a la 03101009 00 A1). Esta unidad lleva fusible F1, relé SCHRACK de 24 VDC y los circuitos integrados LM358N, MC14541BCP y TL071CN. Conviene que un técnico la compruebe antes de cambiarla.

Compruébalo en tu placa

Busca en la placa el marcado 03101009 00 A1 (con 95/05/12) y en su etiqueta 100132 F (96-17). Son los códigos de nuestra unidad.
Mira la letra final de la versión: esta lleva 100132 F y una tienda lista también la 100132-G. Las páginas leídas no dicen que sean intercambiables.
Comprueba el fusible F1 (serigrafía «Fuse 125mA T») y el relé SCHRACK RS420024 de 24 VDC: deben coincidir con los de tu placa.
No la confundas con 05712800 ni 288.66.0016: dos tiendas dan 05712800 y e-recambios da 288.66.0016 para la THELIA 23 E, pero las páginas leídas no los unen a 03101009 00 A1.
Tampoco con 1163835, que una ficha de ManoMano da para THELIA 623/23E y THEMIS 23E/23EV. Compara siempre el código marcado en tu placa.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

03101009 00 A1	Marcado de la placa. Un anuncio de Vinted lo da con una placa Saunier Duval y Openclima da 03101009 como identificador
100132 F	Etiqueta de la placa (100132F en nuestro inventario). Openclima lista la versión 100132-F para la Thelia 23 E
100132-G	Otra versión de electrónica que Openclima lista con 03101009: compara la letra
8/050155C	Segundo identificador de la ficha 100132-G de Openclima; las páginas leídas no lo explican
95/05/12 · 96-17	Marcados de la placa y de su etiqueta; las páginas leídas no los explican

No la confundas con

05712800Placa o circuito impreso Saunier Duval que dos tiendas dan para la THELIA 23 E: piecesxpress (código PEX 109008, posterior a 1993) y Climatización Ibérica (Thelia 23E/623E, reacondicionada) · Otro código; en lo leído de piecesxpress y de Climatización Ibérica no aparecen 03101009 ni 100132
288.66.0016Módulo multifunción que e-recambios lista para THELIA 623E, THEMIS 23E y THELIA 23 E (después de CE) · Otro código; en lo leído de e-recambios no aparecen 03101009 ni 100132
1163835Placa de circuito impreso que una ficha de ManoMano da para THELIA 623/23E y THEMIS 23E/23EV · Otro código; en la ficha leída de ManoMano no aparecen 03101009 ni 100132

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval THELIA 23 E MOD.2Confirmada por nuestro taller · también Openclima, para la Thelia 23 E (sin indicar MOD.2)

Por confirmarPor confirmar

Saunier Duval 155E1 origen: anuncio de Vinted con el mismo código 03101009 00 A1

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de fuentes externas

Fusible: 125 mAAnuncio de Vinted (placa 03101009 00 A1)
Material de la placa: Laminado epoxi-vidrio FR4 con pistas de cobreAnuncio de Vinted
Versión de electrónica: 100132-F y 100132-G (dos fichas)Openclima

Identificación y códigos del repuesto

Marcado PCB: 03101009 00 A1; 95/05/12
Etiqueta de placa: 100132 F; 96-17

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Fusible F1: 125 mA T
CI IC1: LM358N
CI IC7: MC14541BCP
Relé SCHRACK RS420024: bobina 24 VDC
Material PCB: UL 94 V-0
Serigrafía F1: Fuse 125mA T
IC2 visible: TL071CN

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa el fusible F1

La placa lleva un fusible F1 de 125 mA T (serigrafía «Fuse 125mA T»). Si se funde otra vez, que lo revise un técnico.

Monta con un técnico

Es una placa electrónica de caldera: que la monte un técnico cualificado.

Preguntas frecuentes

8 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

En la placa va el marcado 03101009 00 A1 (con 95/05/12) y en su etiqueta 100132 F (96-17). Compara también el fusible F1, de 125 mA T (serigrafía «Fuse 125mA T»), y el relé SCHRACK RS420024 de bobina 24 VDC. Un anuncio de Vinted con el mismo 03101009 00 A1 indica también un fusible de 125 mA.

¿Sirve para mi Saunier Duval THELIA 23 E MOD.2?

Sí. Nuestro taller la ha confirmado para la THELIA 23 E MOD.2. Openclima ofrece placas 100132-F y 100132-G para la Thelia 23 E sin indicar el MOD.2. Si tu caldera es otra versión de la Thelia 23 E, compara 03101009 00 A1 y 100132 F con tu placa, envíanos una foto desde Contacto o llama al 919 931 595.

¿Qué diferencia hay entre la 100132 F y la 100132-G?

Openclima lista las dos como «Versión de Electrónica» de placas para la Thelia 23 E. La ficha de la G lista el identificador 03101009. Nuestra unidad lleva 100132 F junto a 03101009 00 A1. Las páginas leídas no dicen si F y G son intercambiables: compara la letra de tu placa.

¿Qué significan 03101009 00 A1, 100132 F y 95/05/12?

03101009 00 A1 es el marcado de la placa: Openclima da 03101009 como identificador y un anuncio de Vinted muestra el código completo («Oznaczenie: 03101009 00 A1»). 100132 F es el marcado de la etiqueta; Openclima escribe 100132-F y 100132-G con guion y las llama «versión de electrónica». 95/05/12 y 96-17 van marcados en la placa y en su etiqueta; las páginas leídas no los explican.

¿Es la misma placa que 05712800, 288.66.0016 o 1163835?

Las páginas leídas no los unen a 03101009 ni a 100132. Dos tiendas (piecesxpress y Climatización Ibérica) dan la placa 05712800 para la THELIA 23 E; e-recambios lista el módulo 288.66.0016 para la THELIA 23 E (después de CE) y una ficha de ManoMano la placa 1163835 para THELIA 623/23E y THEMIS 23E/23EV. Nuestro taller confirma 03101009 00 A1 para la THELIA 23 E MOD.2: compara el código antes de pedir.

¿Qué fusible lleva y qué hago si está fundido?

Lleva el fusible F1 de 125 mA T (serigrafía «Fuse 125mA T»). Un anuncio de Vinted de la misma placa indica también 125 mA, y la lista de piezas de la Thelia 23 E de piecesxpress incluye un fusible de 125 mA (S54081, lote de 5). Cámbialo solo por otro igual, de 125 mA T como el original. Si vuelve a fundirse, que lo revise un técnico.

¿Puedo montarla yo mismo?

Debe montarla un técnico cualificado. Si dudas de la compatibilidad, envíanos por Contacto una foto de la etiqueta de la placa y de la placa de características de tu caldera.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval THELIA 23 E MOD.2

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Dos orígenes (Vinted y Openclima) unen 03101009 con una placa Saunier Duval: Vinted con el modelo 155E y Openclima, en su ficha 100132-G, con la Thelia 23 E; su ficha 100132-F lista la versión 100132-F para la misma caldera. Sin despiece oficial abierto. Caldera confirmada por nuestro taller.

Fuentes consultadas

Vinted: anuncio de la placa Saunier Duval 155E usada con 03101009 00 A1Código 03101009 00 A1, modelo 155E y fusible de 125 mA
Openclima: placa Saunier Duval 100132-G para Thelia 23 EIdentificador 03101009 y versión de electrónica 100132-G
Openclima: placa Saunier Duval 100132-F para Thelia 23 EVersión de electrónica 100132-F; la etiqueta dice 100132 F

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
