Placa Saunier Duval SYMSI7.0 · 0310144400N14 para Themaclassic C/F 25 E, Themafast C 25 E y F 25 E H-MOD: Placa completa e identificador ampliado

Placa Saunier Duval SYMSI7.0 · 0310144400N14 para Themaclassic C/F 25 E, Themafast C 25 E y F 25 E H-MOD: vista 2

Placa Saunier Duval SYMSI7.0 · 0310144400N14 para Themaclassic C/F 25 E, Themafast C 25 E y F 25 E H-MOD: vista 3

Placa Saunier Duval SYMSI7.0 · 0310144400N14 para Themaclassic C/F 25 E, Themafast C 25 E y F 25 E H-MOD: vista 4

Saunier DuvalFotos de esta unidad

1 / 4

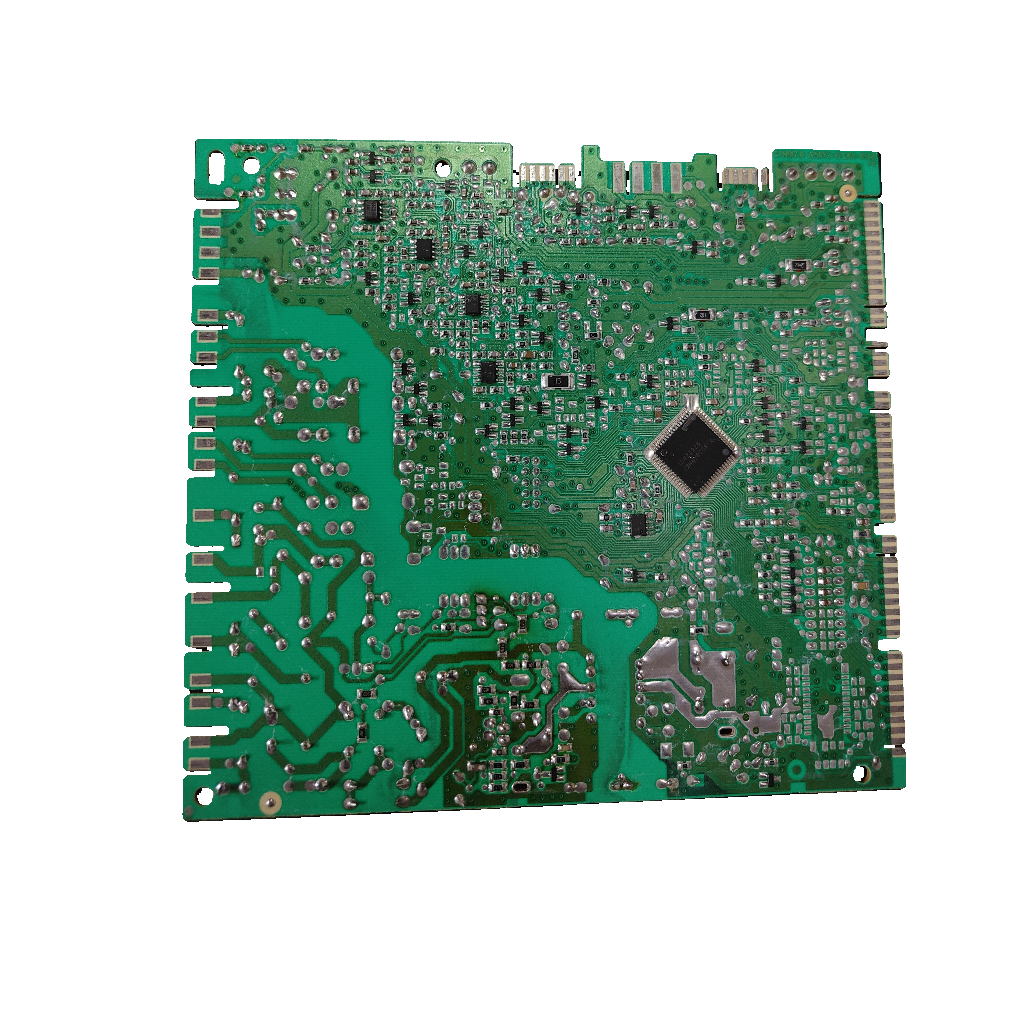

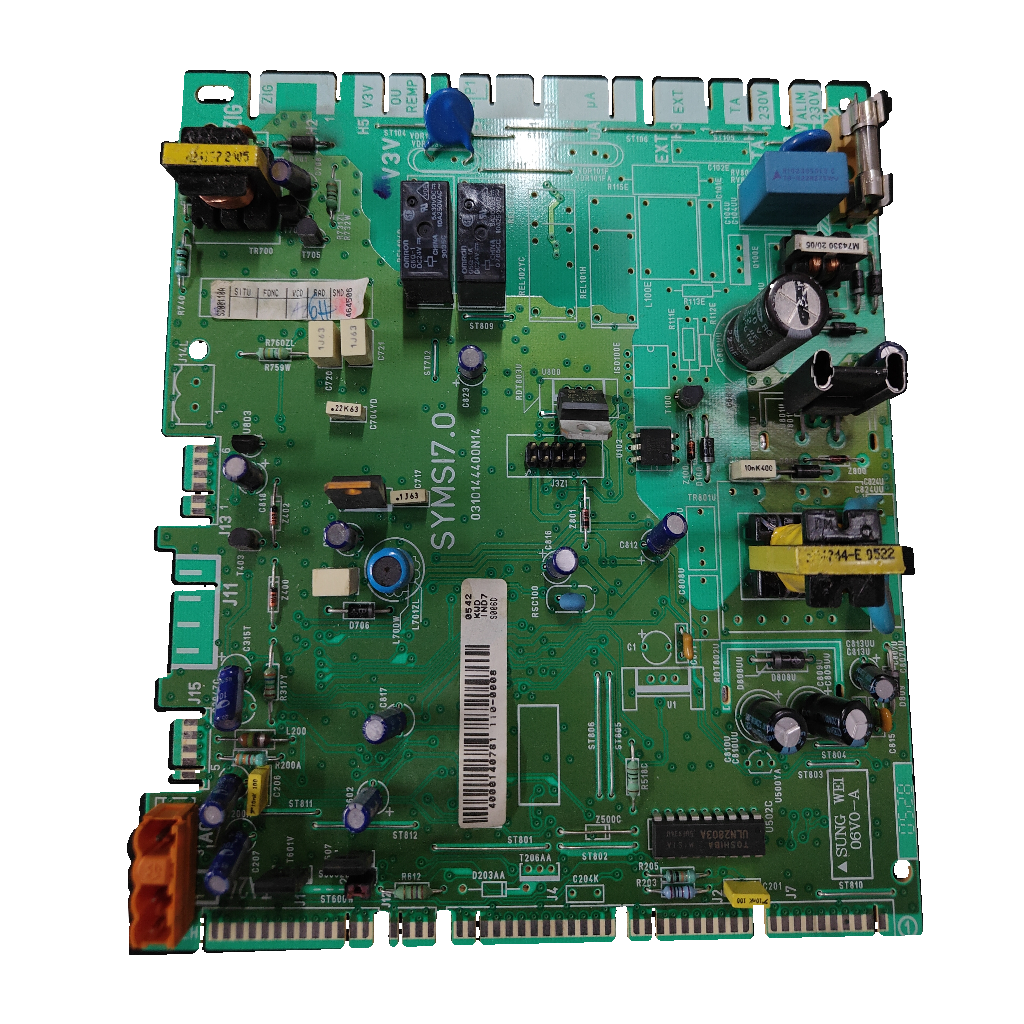

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa Saunier Duval SYMSI7.0 · 0310144400N14 para Themaclassic C/F 25 E, Themafast C 25 E y F 25 E H-MOD

Referencia Saunier DuvalS1047000

La 0310144400N14 (SYMSI7.0, S1047000) es la placa electrónica de las Saunier Duval Themaclassic C 25 E y F 25 E, Themafast C 25 E y F 25 E H-MOD, confirmadas por nuestro taller. Tres o más tiendas la dan también para modelos de Themafast, Isosplit, Thema, Thematek y Glow-Worm. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

230 V · 70 pines
203 × 183 × 53 mm
Circuito 0310144400N14

Todos los códigos de esta unidad4

Referencia Saunier Duval: S1047000
Código del circuito: 0310144400N14
Modelo: Themaclassic C 25 E
SKU Ecoklima: PLC036

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

3 pasos

Según Climatización Ibérica, gestiona el encendido, la modulación y las seguridades. Se sospecha de ella si la caldera no enciende, no responde o da errores sin causa física.

Compruébalo en tu placa

Busca en el circuito el código 0310144400N14, la designación SYMSI7.0 y el marcado 06V0-A: son los de nuestra unidad.
Compara con tu placa o despiece: S1047000, S10470 y SD10265 son la misma placa; 0310144400015 y S10082 son otros códigos. Esta lleva tres relés.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

0310144400N14	Circuito de esta unidad (Openclima: «versión de electrónica»)
SYMSI7.0	Designación en la placa (Espinosa: código visible)
S1047000	Referencia Saunier Duval (Francia, Italia, Alemania); más de 10 tiendas la citan
S10470	Equivalente en España (La Factoría, Venta Recambios, Remle y Sercatec)
SD10265	Equivalente en España; La Factoría, Remle y Sercatec dan «10265» con S10470
0020043697	Referencia de Rumanía (comparador rumano, con S1047000)
06V0-A	Marcado en la placa; ninguna fuente lo explica
2000802038 · 802038 · 801915	Códigos Glow-Worm de esta placa (La Factoría y BoilerParts)

No la confundas con

0310144400015Referencia OEM que Climatización Ibérica da a la Themaclassic C 25 E, serigrafiada en la placa (la nuestra lleva N14) · Cambia la terminación (015, no N14)
S10082Placa principal del manual oficial de la Themaclassic F24E · No aparece tal cual en las fuentes de esta placa; compara el código marcado

Calderas en las que va

39 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Themafast C 25 EConfirmada por nuestro taller · también en 3 tiendas (Venta Recambios, La Factoría y e-recambios, catálogo de Remle)
Saunier Duval Themafast F25 E H-MODConfirmada por nuestro taller · también en 3 tiendas (Climatización Ibérica, Venta Recambios y La Factoría)
Themafast F 24 E, F 25 E y F 30 E3 tiendas: Venta Recambios, La Factoría y Climatización Ibérica
Themafast F 30 E H-MOD3 tiendas: Climatización Ibérica, Venta Recambios y La Factoría
Thematek C 24 E3 tiendas: Venta Recambios, La Factoría y Remle (también e-recambios, mismo catálogo)
Themaclassic F/C 24-25Confirmada por nuestro taller
Thematek F24EConfirmada por nuestro taller
Isofast F30/35 E-MODConfirmada por nuestro taller
Isofast C28 EAConfirmada por nuestro taller
THEMACLASSIC F 25 E (20 fichas)Confirmada por nuestro taller
ISOFAST F 30 E (19 fichas)Confirmada por nuestro taller
THEMACLASSIC F 24 E (16 fichas)Confirmada por nuestro taller
ISOTWIN F 24 E (12 fichas)Confirmada por nuestro taller
THEMAFAST F 30 E (12 fichas)Confirmada por nuestro taller
THEMAFAST C 24 E (11 fichas)Confirmada por nuestro taller
THEMAFAST F 25 E (11 fichas)Confirmada por nuestro taller
THEMACLASSIC C 24 E (10 fichas)Confirmada por nuestro taller
THEMACLASSIC C 25 E (9 fichas)Confirmada por nuestro taller
THEMACLASSIC F 30 E (8 fichas)Confirmada por nuestro taller
ISOTWIN C 24 EA (7 fichas)Confirmada por nuestro taller
ISOTWIN C 24 E (7 fichas)Confirmada por nuestro taller
ISOFAST F 35 E (7 fichas)Confirmada por nuestro taller
THEMAFAST C 28 E (7 fichas)Confirmada por nuestro taller
COMBITEK F 24 E (6 fichas)Confirmada por nuestro taller
THEMACLASSIC F 35 E (5 fichas)Confirmada por nuestro taller
ISOTWIN C 28 EA (5 fichas)Confirmada por nuestro taller
THEMAFAST C 25 E (5 fichas)Confirmada por nuestro taller
THEMAFAST F 24 E (5 fichas)Confirmada por nuestro taller
ISOSPLIT F 30 E (4 fichas)Confirmada por nuestro taller
ISOSPLIT F 35 E (4 fichas)Confirmada por nuestro taller
THEMA F 25 E (4 fichas)Confirmada por nuestro taller
THEMA C 25 E (3 fichas)Confirmada por nuestro taller
THEMAFAST C 30 E (2 fichas)Confirmada por nuestro taller
THEMA F 24 E (2 fichas)Confirmada por nuestro taller
Saunier Duval Themaclassic C25 EConfirmada por nuestro taller · también en 4 tiendas (Espinosa, Venta Recambios, La Factoría y Remle)
Saunier Duval Themaclassic F25 EConfirmada por nuestro taller · también en 3 tiendas (Espinosa, Venta Recambios y La Factoría)
Isosplit C 24 EV, C 28 E, C 35 E, F 35 E, F 35 E H-MOD · Thema C 23 E ALV, C 23 EV ALV3 tiendas: Espinosa, La Factoría y Jean-Paul Guy
Thematek C 24 EO BT3 tiendas: Venta Recambios, La Factoría, Sercatec
Glow-Worm 24CI, 30CI, 35CI y 30CI Plus3 tiendas: La Factoría, BoilerParts, National Boiler Spares

Por confirmarPor confirmar

Isofast F 30 E H-MOD y F 35 E H-MOD2 tiendas: Venta Recambios y La Factoría; Remle y e-recambios (1 origen) la escriben «F 30 EH» y «F35E H»; Ricambi per Caldaie, solo tras comprobar el nº de serie
Isosplit F 30 E H-MOD · Isotwin C 24 EA y F 24 EA · Thema C 24 E2 tiendas: La Factoría y Jean-Paul Guy
Thema C 25 E, C 25 E-ST, C 25 EV, F 24 E, F 25 E y F AS 25 E · Themaclassic C 25 EV2 tiendas: Espinosa y La Factoría
Glow-Worm 18SI, 23C y 30SI2 tiendas: La Factoría y BoilerParts

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Fuentes externas

Dimensiones (largo × ancho × alto): 203 × 183 × 53 mmLa Factoría y Espinosa
Alimentación: 230 V ACLa Factoría
Conexión: 70 pinesLa Factoría
Relés: 3 (dos juntos y uno aparte)Openclima

Marcados de esta unidad

Subcomponente relé OMRON G5Q-1A: bobina DC 24 V
Subcomponente integrado Toshiba: ULN2803A
Sustrato PCB: UL94V-0

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

Trabaja a 230 V. El manual de la F24E manda quitar el panel frontal, bajar el de control y anotar el recorrido de los cables.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de la placa y qué otros marcados comparar?

En el circuito van 0310144400N14, SYMSI7.0 y 06V0-A; la serigrafía indica 230V. Compara también el relé OMRON G5Q-1A (bobina DC 24 V) y el integrado Toshiba ULN2803A.

¿Sirve para mi Saunier Duval Themaclassic C/F 25 E o Themafast C 25 E/F 25 E H-MOD?

Sí, nuestro taller la ha confirmado para las cuatro. Para la C 25 E la dan además cuatro tiendas (Espinosa, Venta Recambios, La Factoría y Remle) con S10470 o S1047000.

¿Qué significan 0310144400N14, SYMSI7.0, S1047000, S10470 y SD10265?

0310144400N14 es el código del circuito y SYMSI7.0 su designación. Según nuestro taller, S1047000 es la misma referencia Saunier Duval en Francia, Italia y Alemania; S10470 y SD10265, las equivalentes en España; 0020043697, la de Rumanía.

¿Hay versiones o códigos parecidos con los que se confunda?

Climatización Ibérica avisa de que bajo un mismo código hay versiones distintas: da 0310144400015 para la C 25 E, y el manual de la F24E lista S10082 como placa principal.

¿En qué otras calderas va?

Con 3 o más tiendas: Themafast F 24 E, F 25 E, F 30 E y F 30 E H-MOD; Isosplit F 35 E, C 24 EV, C 28 E, C 35 E y F 35 E H-MOD; Thema C 23 E ALV y C 23 EV ALV; Thematek C 24 E y C 24 EO BT, y Glow-Worm 24CI, 30CI, 35CI y 30CI Plus. Las demás, como las Isofast H-MOD, tienen 2 tiendas o menos y están por confirmar: llámanos al 919 931 595.

¿Qué síntomas apuntan a esta placa?

Para Climatización Ibérica: caldera que no enciende o no responde, errores erráticos sin causa física, reinicios a mitad de ciclo, relés pegados, pistas quemadas u óxido en el circuito.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval Themaclassic C 25 E

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Discrepancias: el manual oficial de la F24E da S10082 como placa principal y Climatización Ibérica da 0310144400015 para la C 25 E, frente a la N14 de nuestra unidad. Nuestro taller confirma esta placa (S1047000); la discrepancia queda como dato. Sin despiece oficial.

Fuentes consultadas

Manual oficial F24E (PDF)Documentación del fabricante
La Factoría: placa S10470Fuente independiente
Venta Recambios: placa S10470Fuente independiente
Espinosa: S1047000Fuente independiente
Climatización Ibérica: placa N14Fuente independiente
Openclima: placa N14Fuente independiente
Jean-Paul Guy: S1047000Fuente independiente
BoilerParts: Glow-Worm S1047000Fuente independiente

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval ni de Glow-Worm; las marcas se citan para indicar compatibilidad.
