Placa electrónica Saunier Duval SYMSI7.0 · PCB 0310144400P16 para Themaclassic C 25 E: Placa completa e identificador ampliado

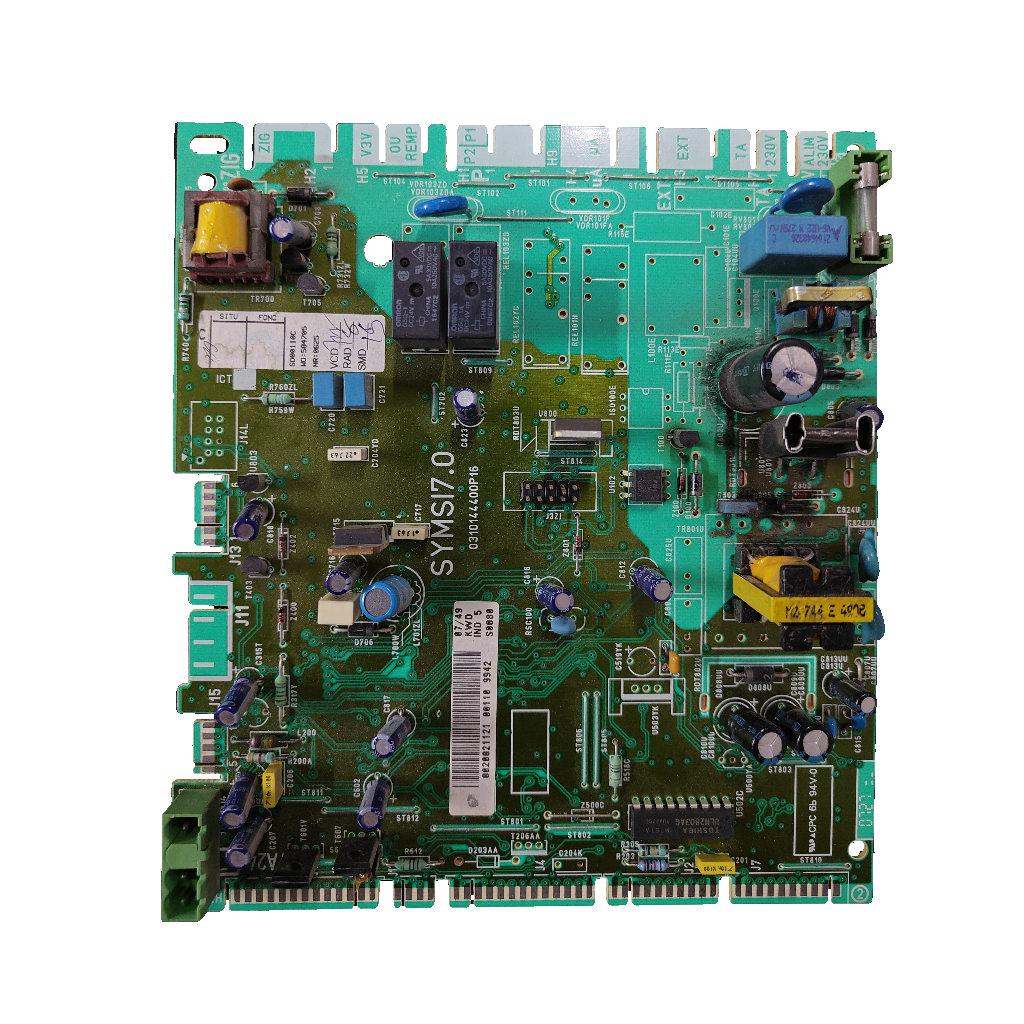

Placa electrónica Saunier Duval SYMSI7.0 · PCB 0310144400P16 para Themaclassic C 25 E: vista 2

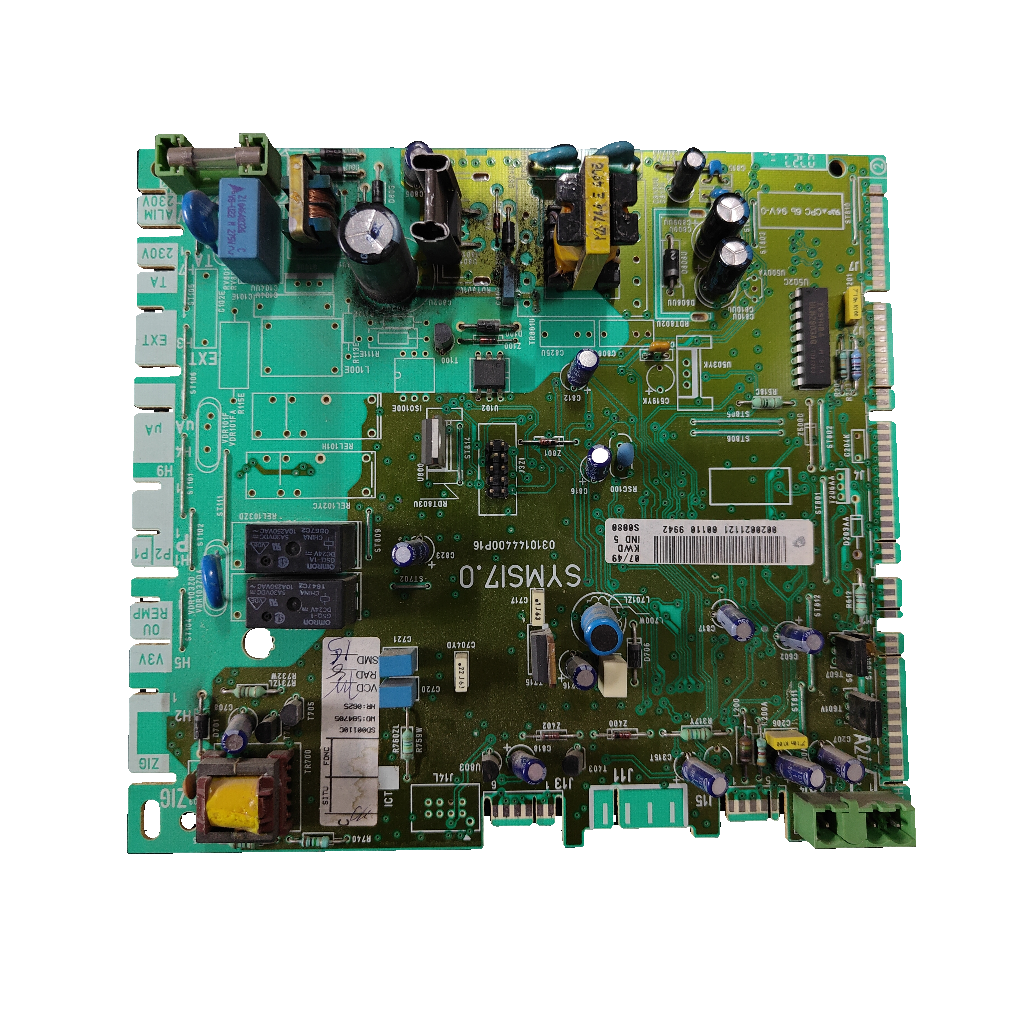

Placa electrónica Saunier Duval SYMSI7.0 · PCB 0310144400P16 para Themaclassic C 25 E: vista 3

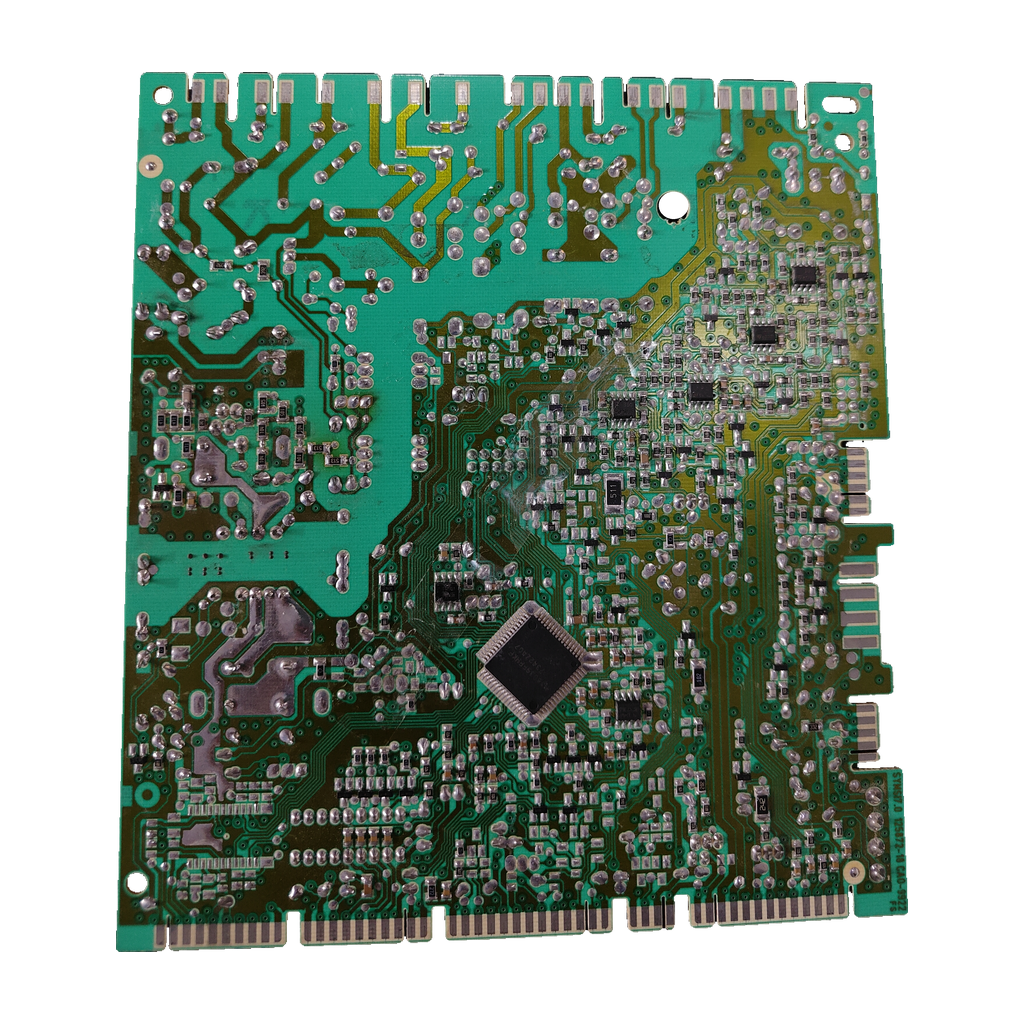

Placa electrónica Saunier Duval SYMSI7.0 · PCB 0310144400P16 para Themaclassic C 25 E: vista 4

Saunier DuvalFotos de esta unidad

1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalReferencia verificada

Placa electrónica Saunier Duval SYMSI7.0 · PCB 0310144400P16 para Themaclassic C 25 E

Referencia Saunier DuvalS1047000

La SYMSI7.0 (PCB 0310144400P16, ref. Saunier Duval S1047000) es una placa electrónica de control confirmada por nuestro taller para la Themaclassic C 25 E; 3 o más tiendas la dan también para otras Themaclassic, Themaplus e Isosplit. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Circuito 0310144400P16
Serigrafía SYMSI7.0
Catálogo S10470
230 V

Todos los códigos de esta unidad4

Referencia Saunier Duval: S1047000
Código del circuito: 0310144400P16
Modelo: Themaclassic C 25 E
SKU Ecoklima: PLC040

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa principal de la caldera: la lista de recambios de la Themaclassic C 25 E da la S1047000 como «Carte principale» y un catálogo de recambios, la S10470 como «Printed circuit».

Compruébalo en tu placa

Busca en la placa de tu caldera la serigrafía «SYMSI7.0» y el código 0310144400P16. Constan también los marcados «IND 5» y «S0080».
Comprueba la referencia: S1047000 (S10470 en el despiece). Nuestro taller añade SD10265, 0020021121 y 0020043697.
No la confundas con la S10620 (placa interfaz) ni con otra versión de la S1047000 (0310144400S19, etiqueta 0020021122).
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

0310144400P16	Código del circuito marcado en la placa; también 0310144400 P16
SYMSI7.0	Designación marcada; tiendas: «SYMSI 7.0»
S1047000	Referencia Saunier Duval (tiendas y piecesXpress)
S10470	Código en el catálogo de recambios de Themaclassic C 25 E y Themafast C 30 E
SD10265	Equivalente en España (nuestro taller)
0020021121	Referencia indicada (nuestro taller)
0020043697	Referencia de Rumanía (nuestro taller)
0020050711	Faruk la da a la SYMSI 7.0 (1 origen)
IND 5 · S0080	Otros marcados

No la confundas con

S10620«Circuit imprimé interface» de la Themaclassic C 25 E (una tienda lo escribe S1062000) · No es la placa principal (S1047000).
S10400«Printed circuit board» del despiece oficial de la Isofast Condens F 35 E · Otra versión (Condens): no es la S10470.

Calderas en las que va

31 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Themaclassic C 25 E (C25 E)Confirmada por nuestro taller · también en catálogo de recambios, piecesXpress, Espinosa y City Électronique
Saunier Duval Themaclassic F 24 E, F 30 E y F 35 E3 tiendas: Heating and Catering Parts, City Plumbing y Spares and Fittings (por S1047000)
Saunier Duval Themaclassic C 25 EVEspinosa + Anjou Connectique + City Électronique + ESC (por S1047000)
THEMACLASSIC F 25 EConfirmada por nuestro taller
ISOFAST F 30 EConfirmada por nuestro taller
ISOTWIN F 24 EConfirmada por nuestro taller
THEMAFAST F 30 EConfirmada por nuestro taller
THEMAFAST C 24 EConfirmada por nuestro taller
THEMAFAST F 25 EConfirmada por nuestro taller
THEMACLASSIC C 24 EConfirmada por nuestro taller
THEMACLASSIC F 30 EConfirmada por nuestro taller
THEMATEK C 24 EConfirmada por nuestro taller
ISOTWIN C 24 EAConfirmada por nuestro taller
ISOFAST F 35 EConfirmada por nuestro taller
THEMAFAST C 28 EConfirmada por nuestro taller
COMBITEK F 24 EConfirmada por nuestro taller
THEMACLASSIC F 35 EConfirmada por nuestro taller
THEMATEK F 24 EBTConfirmada por nuestro taller
ISOTWIN C 28 EAConfirmada por nuestro taller
THEMAFAST C 25 EConfirmada por nuestro taller
THEMAFAST F 24 EConfirmada por nuestro taller
ISOSPLIT F 30 EConfirmada por nuestro taller
ISOSPLIT F 35 EConfirmada por nuestro taller
THEMA F 25 EConfirmada por nuestro taller
THEMA C 25 EConfirmada por nuestro taller
THEMAFAST C 30 EConfirmada por nuestro taller
THEMA F 24 EConfirmada por nuestro taller
ISOFAST C28 EAConfirmada por nuestro taller
ISOFAST F30/35 E-MODConfirmada por nuestro taller
Saunier Duval Themaplus C 24 E y F 24 E (posteriores a 1993), C 25 E, C 30 E, F 25 E y F 30 EEspinosa + Anjou Connectique + ESC o City Électronique (por S1047000)
Saunier Duval Isosplit C 24 EV, C 28 E, C 35 E y F 35 E H-MODEspinosa + Anjou Connectique + City Électronique (por S1047000)

Por confirmarPor confirmar

Saunier Duval Thema C 23 E ALV, C 23 EV ALV, C 25 E y C 25 EV2 orígenes: Espinosa y City Électronique
Saunier Duval Themaclassic Plus F 24 E, Plus 30 E y F SB 30 E2 orígenes: City Plumbing y Spares and Fittings

No sirve para

Saunier Duval Isofast Condens F 35 ESu despiece oficial da otra placa: S10400

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos según las fuentes

Alimentación: 230 VFaruk y City Électronique

Características y marcados técnicos

Marcado entrada: ALIM 230V

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Subcomponente driver: TOSHIBA ULN2803APG
Subcomponente condensador X2: 0,22 μF; 250 V~
Marcado inflamabilidad PCB: 94V-0

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

City Électronique pide un profesional cualificado; la placa trabaja a 230 V.

Preguntas frecuentes

8 preguntas

¿Cómo identifico la placa SYMSI7.0 y qué códigos comparar?

Busca la serigrafía «SYMSI7.0» y el código del circuito 0310144400P16. Constan también los marcados «IND 5» y «S0080». Compara además la referencia S1047000, que un catálogo escribe S10470.

¿Sirve para mi Themaclassic C 25 E?

Sí. Nuestro taller la ha confirmado para la Themaclassic C 25 E. Un catálogo de recambios da la S10470 como «Printed circuit» y piecesXpress, Espinosa y City Électronique la listan con la S1047000. Compara también SYMSI7.0 y 0310144400P16.

¿Qué otras calderas llevan esta placa?

Nuestro taller la ha confirmado para la Themaclassic C 25 E. Con la S1047000, tres o más tiendas añaden las Themaclassic F 24 E, F 30 E, F 35 E y C 25 EV, seis Themaplus y cuatro Isosplit. De otras Thema, Themafast e Isotwin hay 1 o 2 tiendas por modelo, y Thematek e Isofast solo salen por familia: compara los códigos.

¿Qué significan SYMSI7.0, 0310144400P16, S1047000 y las demás referencias?

SYMSI7.0 es el nombre de la placa y 0310144400P16 su versión de electrónica. S1047000 es la referencia Saunier Duval (S10470 en el despiece). Nuestro taller indica que S10470 y SD10265 son equivalentes en España y que S1047000 vale igual en Francia, Italia y Alemania; 0020043697 es la de Rumanía y 0020021121 la indicada en nuestro inventario.

¿Con qué placas parecidas se puede confundir?

Con la S10620, la placa interfaz de la Themaclassic C 25 E («Circuit imprimé interface»; una tienda la escribe S1062000). En la Isofast Condens F 35 E el despiece oficial da otra placa, la S10400. City Électronique vende la S1047000 en otra versión (0310144400S19, etiqueta 0020021122, IND 14): compara el código del circuito.

¿Qué compruebo antes de pedir la placa?

City Électronique pide comparar las referencias de la placa actual antes de pedirla. Compáralas con las de esta pieza: SYMSI7.0, 0310144400P16 y S1047000.

¿Quién debe montarla?

Un técnico cualificado: City Électronique indica que lo haga un profesional y la placa trabaja a 230 V («ALIM 230V»). ¿Dudas? Envíanos desde Contacto una foto de la etiqueta y de la placa de características de la caldera.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval Themaclassic C 25 E

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

S10470 en un catálogo de recambios; S1047000 en piecesXpress, Espinosa y City Électronique; 0310144400P16 en Openclima; SYMSI 7.0 con 0310144400P16 en Faruk y Leboncoin, y 00310144400p16 (con un 0 de más) en Recalderas. Wallapop da SYMS17.0, 0310144400520, IND 06; City, 0310144400S19, IND 14.

Fuentes consultadas

Catálogo de recambios Themaclassic C 25 E (PDF, c-o-k.ru)S10470 «Printed circuit»
Catálogo de recambios Themafast C 30 E (PDF, c-o-k.ru)S10470 «Printed circuit»
piecesXpress: recambios Themaclassic C 25 ES1047000 «Carte principale»
Espinosa: placa S1047000 / S10470Calderas
City Électronique: carte SYMSI7.0 S1047000Calderas
Anjou Connectique: carte principale S1047000Calderas
Recambios de Calderas Faruk: SYMSI 7.00310144400P16
Openclima: placa 0310144400P16 (v7)Versión de electrónica 0310144400P16

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
