Placa electrónica Saunier Duval IRIS1.0735004 V087_CPrecio a consultar
Saunier DuvalFotos de esta unidad
1 / 3

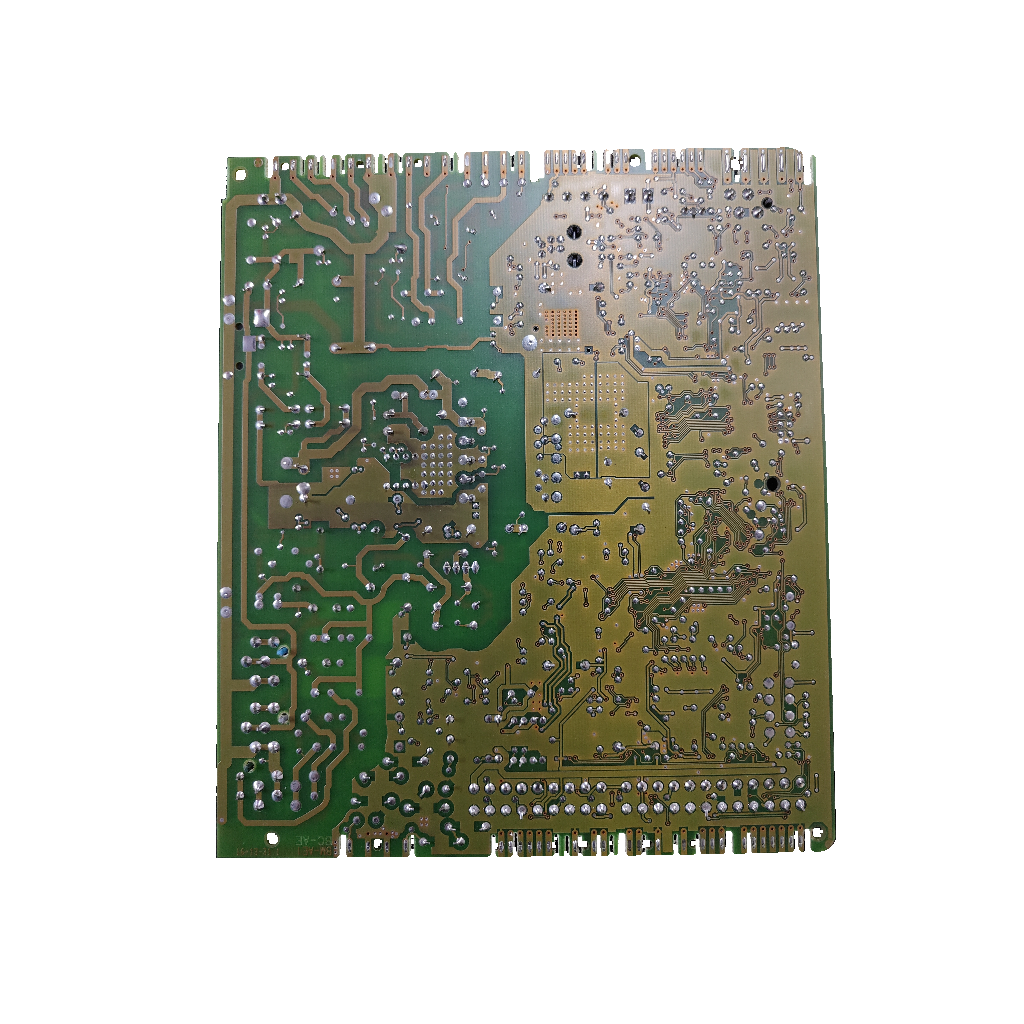

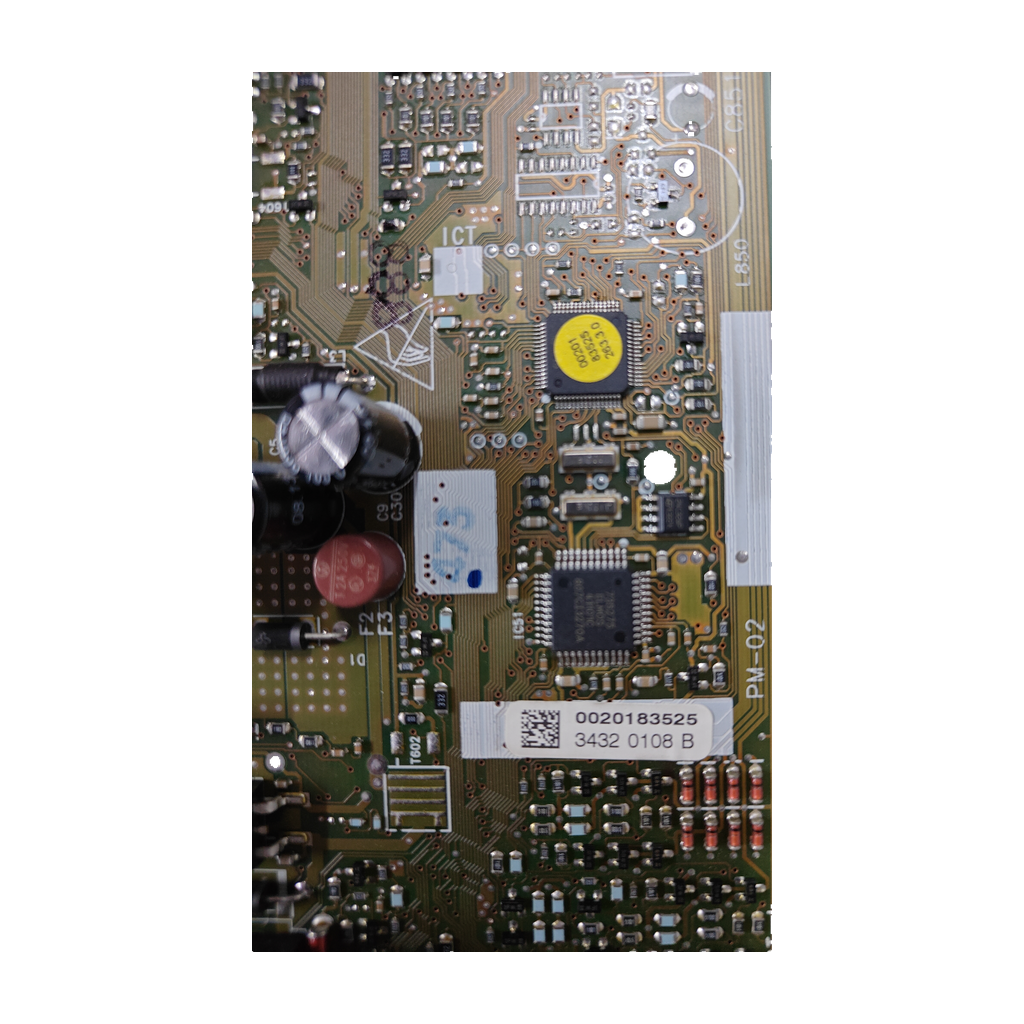

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
Saunier DuvalCompatibilidad confirmada
Placa electrónica para Saunier Duval THEMANOX F25 B/1 y otras Thema, Hermann Micraplus · 0020183525 · PM-02
Referencia Saunier Duval0020183525
La 0020183525 (PM-02) es la placa electrónica de las Saunier Duval THEMANOX F25 B/1, Themanox F25 B2, Thema NOx F25-B, Themafast NOx F25-A LPG/GN y F30 NL/LL y de la Hermann Micraplus NOx 24 B2, confirmadas por nuestro taller. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Código 0020183525
- PM-02 · 3432 0108 B
- Fusible F2 T2A · 250 V
- Relés 8 A · 250 VAC/30 VDC
Todos los códigos de esta unidad3
- Referencia Saunier Duval
- 0020183525
- Modelo
- THEMANOX F25 B/1
- SKU Ecoklima
- PLC031
Dos tiendas dan juntas 0020183525 y 0020184123 sin decir si son idénticas. Nuestro inventario indica V-Group como marca de la pieza; las tiendas dan Saunier Duval; un anuncio de Wallapop lo cita también para una Hermann Micraplus Nox 24-B/2.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosEs la placa que gobierna la caldera: según una tienda, gestiona encendido, modulación y seguridades. Se sospecha de ella si la caldera no enciende, no responde al termostato o reinicia sola. Sus conexiones, marcadas 230 Main, 230 Rel y 24 V.
Compruébalo en tu placa
- Busca en la placa el código 0020183525, la designación PM-02 y el código 3432 0108 B.
- Compara serigrafía, conectores (230 Main, 230 Rel, 24 V) y posición de los relés con las fotos: una tienda avisa de versiones distintas bajo una misma referencia.
- Compara el código marcado: la 0020184123 aparece junto a esta en dos tiendas, pero no se sabe si es la misma pieza.
- Nuestro taller ha confirmado la THEMANOX F25 B/1 y B2, Thema NOx F25-B, Themafast NOx F25-A LPG/GN y F30 NL/LL y Micraplus NOx 24 B2. Para otras versiones de F 25 o F 30 solo hay fuentes externas: compara el código de tu placa.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
| 0020183525 | Código principal marcado en la placa · Saunier Duval (3 orígenes) |
|---|---|
| 3432 0108 B | Otro código marcado en la placa (también 34320108B) |
| PM-02 | Designación marcada en la placa |
| THEMANOX F25 B/1 | Modelo marcado en la etiqueta |
| 0020184123 | Código que 2 tiendas dan junto al 0020183525 |
| 4015 0075 G | Segundo código que 1 anuncio pone junto a 0020183525 |
No la confundas con
- 0020184123Placa Saunier Duval Thema Nox F25 (otro código) · 2 tiendas la ponen junto a la 0020183525 sin decir que sea idéntica; compara el código marcado.
Calderas en las que va
7 confirmadasLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Saunier Duval THEMANOX F25 B/1Confirmada por nuestro taller
- Saunier Duval Themanox F25 B2Confirmada por nuestro taller
- Saunier Duval Thema NOx F25-BConfirmada por nuestro taller · también en 2 orígenes: Wallapop (anuncio) y climatizacioniberica.es (página de la 0020184123, con la 0020183525 como referencia OEM)
- Saunier Duval Themafast NOx F25-A LPG/GNConfirmada por nuestro taller · también en 1 origen: Wallapop (Themafast Nox F 25-A)
- Saunier Duval Themafast NOx F30 NL/LLConfirmada por nuestro taller · también en 2 orígenes, ambos sin sufijo: Wallapop y climatizacioniberica.es (lista «Themafast Nox F 30» junto a la 0020183525 como referencia OEM)
- Hermann Micraplus NOx 24 B2Confirmada por nuestro taller · también en 2 orígenes: Wallapop («Hermann Micraplus Nox 24-B/2») y climatizacioniberica.es (lista «Micraplus Nox 24», sin sufijo, con la 0020183525 como referencia OEM)
- F 25 B GN/BPConfirmada por nuestro taller
Por confirmarPor confirmar
- Saunier Duval Themafast Nox F 251 origen: climatizacioniberica.es (página de la 0020184123, que da la 0020183525 como referencia OEM). Sin sufijo de versión.
- Saunier Duval Themafast NOx F30 B/11 origen: Wallapop (dos anuncios de vendedores distintos; todo Wallapop cuenta como 1); nuestra etiqueta dice F25 B/1
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónCaracterísticas y marcados técnicos
- Marcado de conexiones
- 230 Main; 230 Rel; 24 V
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Datos de nuestro inventario
- Marca indicada
- V-Group
- Relés ZETTLER montados
- 8 A, 250 VAC/30 VDC
- Fusible F2 montado
- T2A, 250 V
- Sustrato PCB
- 94V-0
Anotados al recibir la pieza; sin contrastar con el fabricante.
Síntomas de que puede fallar
Lo que revisa el técnicoLa caldera no enciende o no responde al termostato.
Una tienda lo asocia a la placa de la Thema Nox F25-B. Antes, comprueba que el fusible F2 (T2A) no está fundido.
Códigos de error erráticos en la pantalla.
La misma tienda los atribuye a la placa. No son códigos oficiales: consulta el manual de tu modelo.
Relés pegados o quemadores con comportamiento extraño.
Revisa los relés (8 A en esta placa) y busca pistas quemadas u oxidación en el circuito.
Reinicios continuos sin motivo aparente.
Otra señal que esa tienda atribuye a la placa; que un técnico la confirme.
Los síntomas salen de la ficha de una tienda (la de la 0020184123, que cita la 0020183525 como referencia OEM), no de una tabla oficial.
Antes de cambiar la placa
Lo que revisa el técnicoFusible F2
Esta placa monta un fusible F2 T2A, 250 V. Revísalo antes de dar la placa por averiada.
Relés y conectores
Compara el número y la posición de los relés (ZETTLER 8 A, 250 VAC/30 VDC) y de los conectores con las fotos.
Monta con un técnico
Trabaja a 230 V y la caldera es de gas: debe montarla un técnico cualificado.
Preguntas frecuentes
8 preguntas¿Cómo identifico la placa 0020183525?
Busca en la placa el código 0020183525, la designación PM-02 y el código 3432 0108 B, con conexiones marcadas 230 Main, 230 Rel y 24 V. Compara serigrafía, conectores y relés con las fotos: una tienda avisa de versiones distintas bajo una misma referencia.
¿Sirve para mi Saunier Duval F 25 B (THEMANOX F25 B/1 o B2, Thema NOx F25-B)?
Sí. Nuestro taller ha confirmado esta placa para la THEMANOX F25 B/1 (la de nuestra etiqueta), la Themanox F25 B2 y la Thema NOx F25-B; esta última la citan además un anuncio de Wallapop y climatizacioniberica.es (página de la 0020184123, con la 0020183525 como referencia OEM).
¿Vale para la F 25 A, la F 30 NL/LL o la Micraplus NOX 24 B2?
Sí, nuestro taller ha confirmado la Themafast NOx F25-A LPG/GN, la Themafast NOx F30 NL/LL y la Hermann Micraplus NOx 24 B2. La F 30 y la Micraplus las citan además un anuncio de Wallapop y climatizacioniberica.es, que las lista junto a la 0020183525 como referencia OEM; la F 25 A, solo Wallapop. Ninguna fuente externa nombra con la 0020183525 la F 30 NL/LL ni el sufijo LPG/GN.
¿Qué diferencia hay entre la 0020183525 y la 0020184123?
No está aclarado. Openclima titula «(0020183525) [0020184123]» y climatizacioniberica.es da «Referencia OEM 0020184123 / 0020183525», pero ninguna dice si son idénticas. La nuestra lleva marcado 0020183525; si la tuya lleva la 0020184123, llámanos al 919 931 595.
¿Qué significan PM-02 y 3432 0108 B?
Ninguna fuente leída lo explica. Son los otros dos códigos marcados en la placa, además del 0020183525. Compáralos con los de tu placa.
¿Qué síntomas apuntan a esta placa?
Una tienda asocia a la placa de la Thema Nox F25-B: no enciende o no responde al termostato, códigos de error erráticos, relés pegados, pistas quemadas y reinicios continuos. No es una tabla oficial: que un técnico lo confirme.
¿Quién debe montarla?
Un técnico cualificado. La placa tiene conexiones a 230 V y 24 V y la caldera es de gas; climatizacioniberica.es tampoco aconseja montarla sin experiencia previa.
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
Cómo hemos verificado esta ficha
Saunier Duval THEMANOX F25 B/1Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia
Ningún despiece oficial leído cita la 0020183525. Tres orígenes la dan como placa Saunier Duval. Dos anuncios de Wallapop la titulan Themafast NOx F30 B/1 (la etiqueta dice THEMANOX F25 B/1) y varias tiendas dan la 0020184123 como referencia principal, sin aclarar si es la misma pieza.
Fuentes consultadas
- climatizacioniberica.es: ficha de la placa Thema Nox F25-B 0020184123Da la 0020183525 como referencia OEM y lista cuatro calderas
- Openclima: Saunier Duval Electronic Board (0020183525) [0020184123]0020183525 como versión de la placa electrónica
- Wallapop: anuncio de la placa Themafast NOx F30 B/1 con 0020183525Calderas compatibles según el vendedor
- Wallapop: anuncio de la placa Themafast NOx F30 B/1, ref. 0020183525 4015 0075 GMismo código con otro marcado
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval ni de V-Group; las marcas se citan para indicar compatibilidad.
