Placa electrónica Saunier Duval PM-02 · 0020183525 para Themanox F25 B2 y B/1 y Thema NOx F25-B

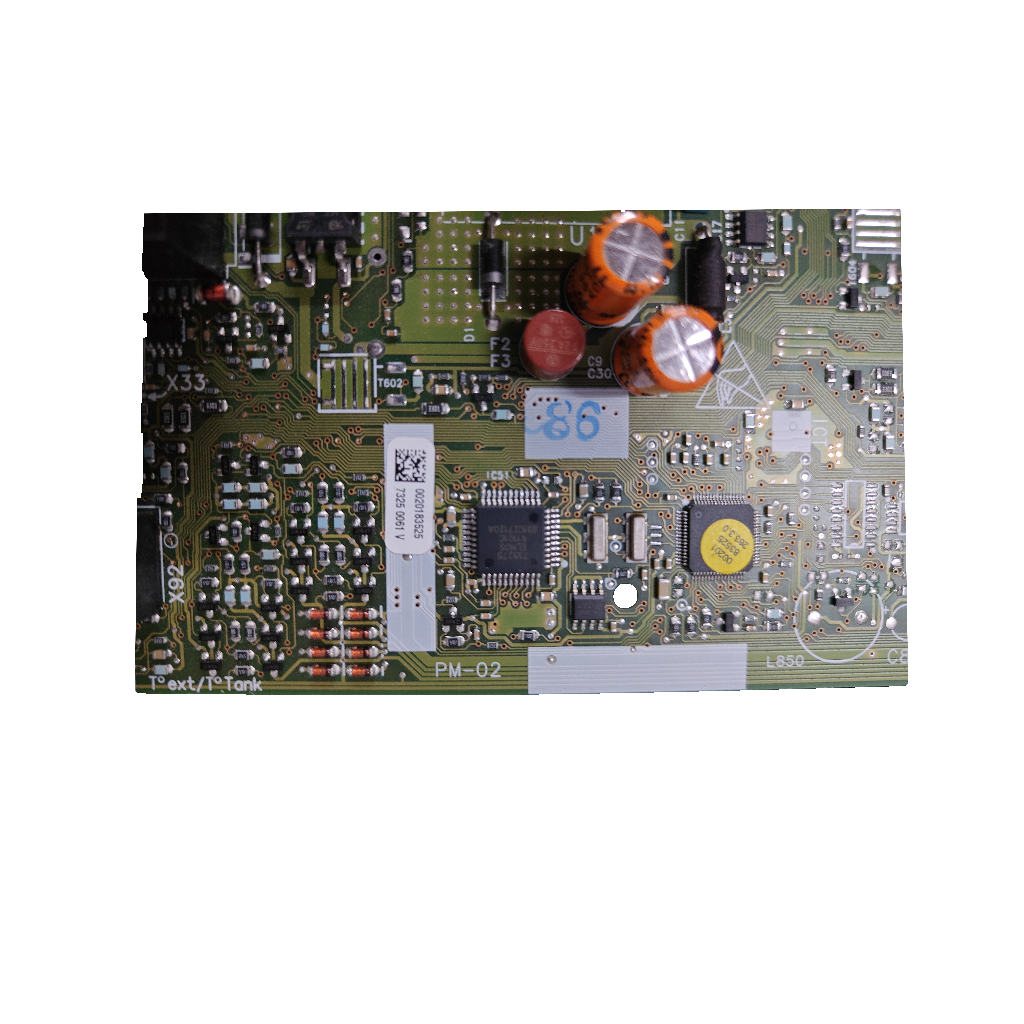

Busca en la placa el 0020183525 (también escrito 0020 183 525) y la designación PM-02. Compara además 7325 0061 V, TL-AE2, TM-AE2 y TC-AE, los bornes 230Main, 230Rel y 24V y la conexión X41 «To ext./Tank».

Sí. Nuestro taller la ha confirmado para la Themanox F25 B2 y B/1, la Thema NOx F25-B, la Themafast NOx F25-A LPG/GN y F30 NL/LL y la Hermann Micraplus NOx 24 B2. Openclima y Climatización Ibérica dan también la Themafast Nox F 30 y la Micraplus Nox 24 sin más indicación, y un anuncio de Wallapop, sin vendedor comprobado; esas versiones no las damos por verificadas: compara los códigos de tu placa.

No lo damos por verificado. Nuestro taller ha confirmado la Themafast NOx F25-A, no la F 25 sin sufijo: Openclima (y un anuncio de Wallapop sin vendedor comprobado) lista la F 25-A, y la F 25 solo la da Climatización Ibérica. La Eura 3 30 SE Low NOx y la Micra 3 24 SE Low NOx solo las da Openclima con 0020183525. Una ficha italiana da la Micra 3 24 SE Low NOx B/2 con 0020184123, sin 0020183525. Para estos modelos compara los códigos marcados de tu placa o llámanos al 919 931 595.

Openclima y Climatización Ibérica dan la 0020184123 junto a la 0020183525 como referencias de la misma placa para estas calderas. Ninguna fuente abierta explica si son revisiones distintas, y una de las tiendas avisa de que bajo una misma referencia se han fabricado versiones con relés y conectores diferentes. Compara siempre los códigos marcados de tu placa.

El 0020183525 es el código Saunier Duval con el que las tiendas listan esta placa. PM-02 es la designación del circuito, marcada en la placa. El 7325 0061 V es otro marcado de la placa y ninguna fuente abierta lo explica; un anuncio de Wallapop escribe tras el 0020183525 otro grupo distinto (4015 0075 G).

Una tienda de recambios cita como señales de placa averiada que la caldera no enciende o no responde al termostato, que muestra códigos de error erráticos, que hay reinicios continuos sin motivo o que se ven pistas quemadas u oxidación en el circuito impreso. Ninguna fuente da una tabla oficial de errores para esta placa.

Un técnico cualificado. Es la placa de una caldera de gas y tiene bornes de 230 V (230Main, 230Rel). Una tienda no aconseja montarla sin experiencia previa porque implica conexiones eléctricas y de gas. Fotografía los conectores de tu placa antes de desmontarla.

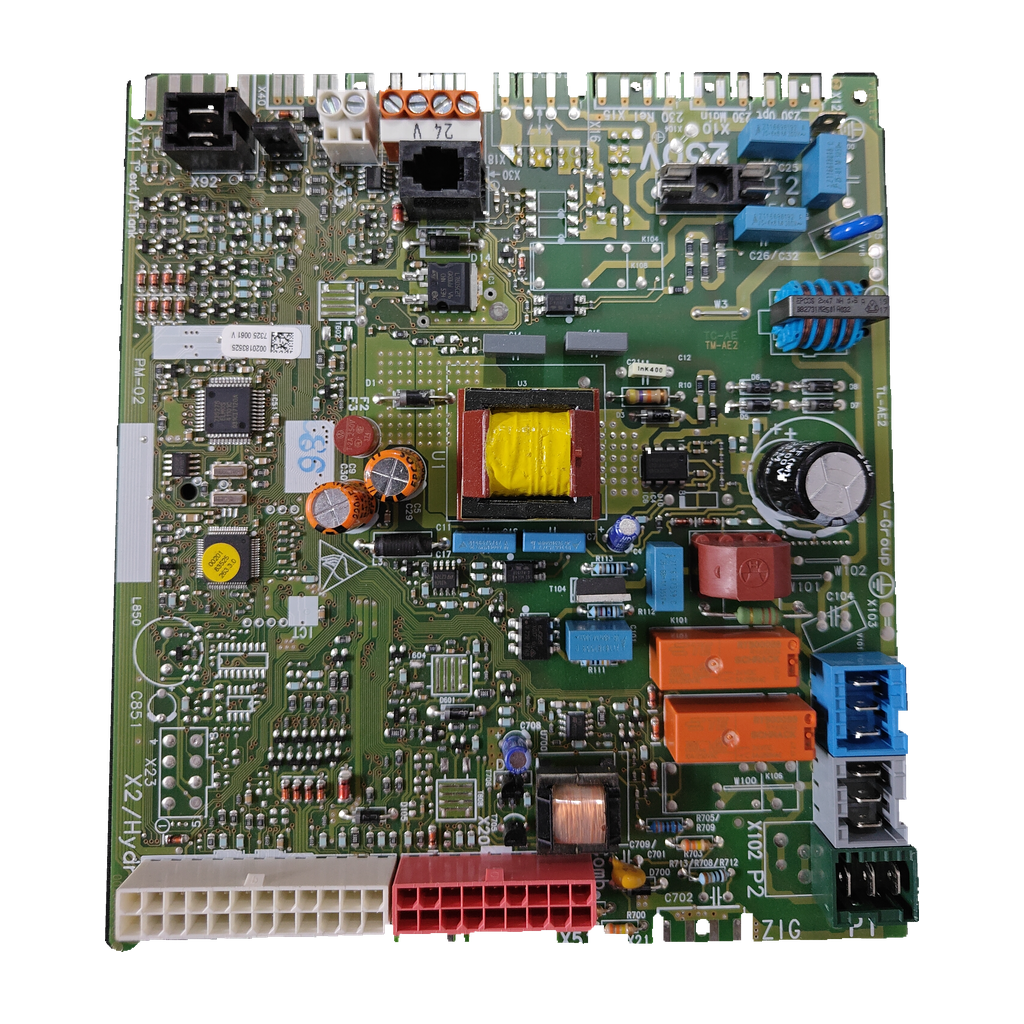

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
