Placa electrónica Saunier Duval IRIS 1.0 · V087-C 735004 para Themafast F24E MOD. 1: Pieza e identificador ampliado

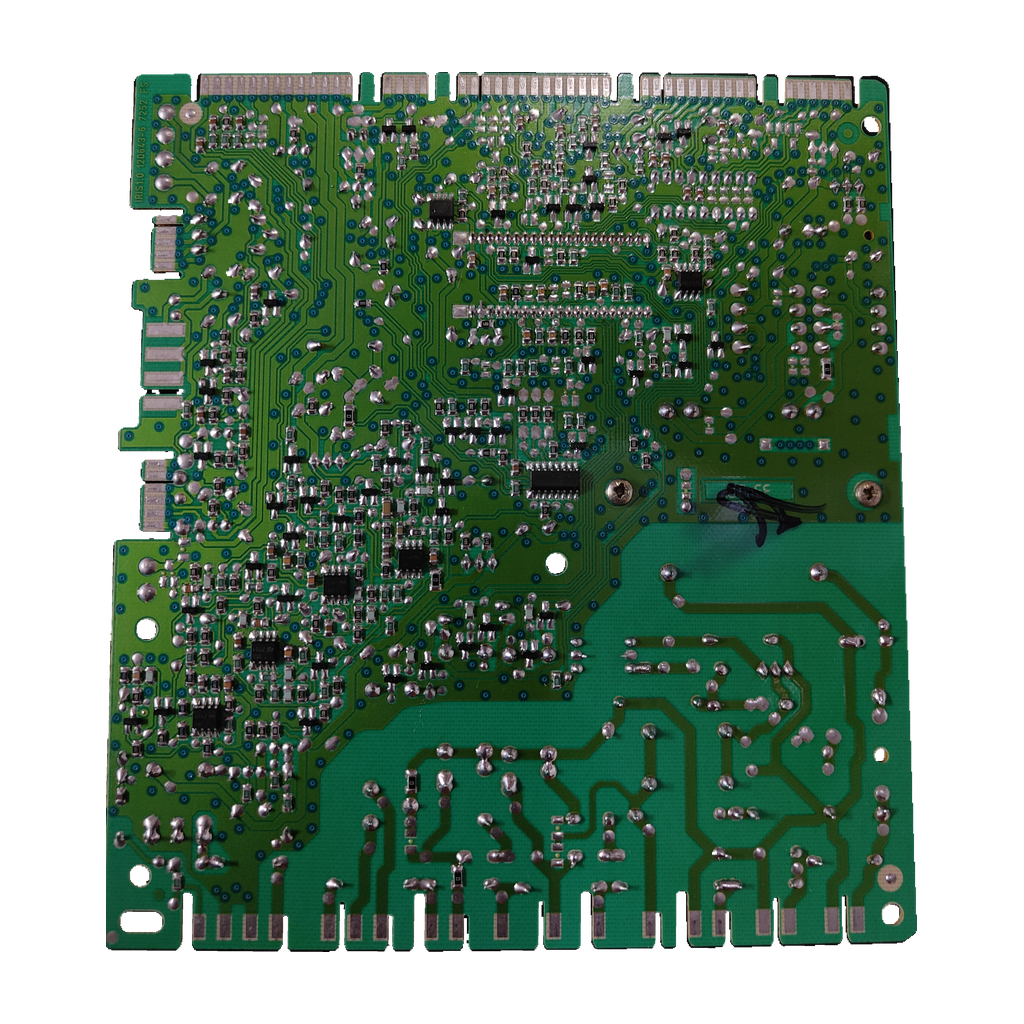

Placa electrónica Saunier Duval IRIS 1.0 · V087-C 735004 para Themafast F24E MOD. 1: vista 2

SAUNIER DUVALFotos de esta unidad

1 / 2

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval IRIS 1.0 · V087-C 735004 para Themafast F24E MOD. 1

Código del circuito735004

La V087-C (IRIS 1.0 · PCB 735004) es una placa electrónica Saunier Duval que nuestro taller ha confirmado para la Themafast F24E MOD. 1. Etiqueta 4000 120404/9. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Marcado 735004 V087-C
Nombre IRIS 1.0
Etiqueta 4000 120404/9
Alimentación marcada: 230 V

Todos los códigos de esta unidad4

Código del circuito: 735004
Código de la etiqueta: 120404/9
Modelo: V087_C
SKU Ecoklima: PLC019

Nuestro taller recoge dos lecturas: IRIS1.0 o IRS1.0, y 120643-6 o 120613-6; compara con tu placa. Una tienda da 4000 120400/9 y 7252 FS (V3). El 120401 no está en nuestra unidad y eunasa.com lo lista como placa Junkers: no pidas solo por ese código.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa electrónica de la caldera y va dentro de la caja de control. Según una tienda, se sospecha de ella si la caldera no enciende ni responde al termostato, da errores erráticos o se reinicia sola.

Compruébalo en tu placa

Busca en la placa de tu caldera, dentro de la caja de control, el nombre «IRIS1.0» (nuestro taller lee también IRS1.0) y el marcado «735004 V087-C».
Mira la etiqueta: nuestra unidad marca 4000 120404/9, 120643-6 (también leído 120613-6) y 7252 F5. Una tienda escribe 4000 120400/9 y 7252 FS: compárala si ves esa variante.
No pidas solo por S10470 (SYMSI 7), 735004 ni 120401: tiendas distintas los dan a otras placas. Compara también relés y conectores.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

Códigos de esta pieza

735004 V087-C	Marcado del circuito; tiendas y anuncios escriben V087_C, V087.C o V087 C
IRIS1.0	Nombre de la placa; también «IRIS 1.0». Nuestro taller registra además la serigrafía IRS1.0
4000 120404/9	Etiqueta de nuestra unidad (120404/9)
120643-6 · 7252 F5	Marcados en la placa; nuestro taller registra además 120613-6. Una tienda escribe «120643-6 7252 FS»
735003	Código visible en la placa de nuestra unidad
120401	Referencia que climatizacioniberica.es da a la IRIS1.0 735004 V087_C
RY610024	Relé observado en nuestra unidad, de 24 V DC

No la confundas con

S10470 · S1047000Placa SYMSI 7 (SYMSI7.0) que varias tiendas y listas dan como principal de Themaclassic, Thematek y Themafast F 24 E · Ninguna fuente leída la une a IRIS1.0 ni a 735004 V087-C.
0020017592PCB «Old Type» de la Enviroplus F24E y de las Vokera Procombi CT 25 y CT 29 que una tienda británica da con el MPN 735004 · Es de otras calderas: 735004 sale en más de una ficha. Compara IRIS1.0 y V087-C.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Themafast F24E MOD. 1Confirmada por nuestro taller

Por confirmarPor confirmar

Saunier Duval Themafast C 24 E2 orígenes: openclima.com (120643-6, versión V3) y un anuncio de subito.it (IRIS 1.0 V087.C)
Saunier Duval Themaclassic C 24 E y F 24 E2 orígenes: climatizacioniberica.es (ref. 120401) y totalcalderas.com (IRIS 1.0, sin código de placa). Otras tiendas dan la S10470
Saunier Duval Thematek C 24 E, F 24 E y F 24 E BT1 origen: climatizacioniberica.es. Otras tiendas dan la S10470 para la F 24 E
Saunier Duval Themafast F 30 E1 origen: climatizacioniberica.es. Para la F 30 E H-MOD otras tiendas dan SYMSI7.0, SYMS17 o S1047000

No sirve para

Saunier Duval Isomax F 35 H-MOD, Isotwin C 25 E e Isotwin C 30 EUn anuncio les da otra placa: 0020048284

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Marcado alimentacion: ALIM 230V
Rele observado: RY610024 / 24VDC
Transformador visible: myrra, no marca del suministro completo

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Aplicación indicada en inventario: THEMAFAST F24E MOD. 1
Marcado PCB: 735004 V087-C; IRIS1.0; 120643-6

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o no responde al termostato

climatizacioniberica.es lo relaciona con la IRIS1.0. Recomendamos que lo revise un técnico antes de cambiar la placa.

Errores erráticos continuos, reinicios inesperados

La misma tienda los atribuye a la placa; mira si hay relés pegados, pistas quemadas u oxidación.

Son síntomas de un texto de venta, no de una tabla del fabricante. Recomendamos que un técnico los confirme.

Antes de cambiar la placa

Lo que revisa el técnico

Relés y conectores

Una tienda avisa de versiones distintas bajo una misma referencia.

Monta con un técnico

Recomendación nuestra: la placa marca ALIM 230V y lleva un relé observado de 24 V DC.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

La placa lleva el nombre IRIS1.0 (nuestro taller lee también IRS1.0) y el marcado 735004 V087-C. Nuestra unidad añade la etiqueta 4000 120404/9, 120643-6 (también 120613-6), 7252 F5 y el código 735003. Según climatizacioniberica.es, la referencia 120401 suele ir serigrafiada en el circuito o en una pegatina del lateral. El 120401 no aparece en el marcado de nuestra unidad: busca primero IRIS1.0 y 735004 V087-C.

¿Sirve para mi Themafast F24E MOD. 1?

Sí. Nuestro taller ha confirmado esta placa para la Themafast F24E MOD. 1. Ninguna fuente externa leída cita esa versión, y varias tiendas dan para las Themafast F 24 E la placa S10470 (SYMSI 7). Compara la serigrafía IRIS1.0 y 735004 V087-C con la de tu placa.

¿Sirve para otras calderas Saunier Duval?

Nuestro taller solo ha confirmado la Themafast F24E MOD. 1. El resto, por confirmar. Con 2 orígenes: Themafast C 24 E (openclima.com y subito.it) y Themaclassic C 24 E y F 24 E (climatizacioniberica.es y totalcalderas.com, sin código de placa). Con 1 (climatizacioniberica.es): Thematek C 24 E, F 24 E y F 24 E BT, y Themafast F 30 E. Envíanos una foto desde Contacto o llama al 919 931 595.

¿Qué significan 735004, V087-C, IRIS1.0 y 120401?

IRIS 1.0 es el nombre de la placa y V087-C su designación: dos tiendas y dos anuncios los unen. 735004 aparece junto a ambos solo en dos tiendas (climatizacioniberica.es y Michl's Onlineshop). 120401 es la referencia de climatizacioniberica.es para esa placa. Ninguna fuente explica cada número.

¿Importa que una tienda ponga 4000 120400/9 y 7252 FS y mi placa 120404/9 y 7252 F5?

openclima.com da esos identificadores a la 120643-6 7252 (V3, Themafast C 24 E). Nuestra unidad marca 4000 120404/9 y 7252 F5: puede ser otra versión y ninguna fuente lo aclara. climatizacioniberica.es avisa de versiones distintas bajo una misma referencia; compara relés y conectores.

¿Se puede confundir con otras placas que llevan códigos parecidos o iguales?

Sí. Para Themaclassic C 24 E y F 24 E y Thematek F 24 E las fuentes no coinciden: IRIS 1.0 según climatizacioniberica.es (y totalcalderas.com en las Themaclassic) y S10470 (SYMSI 7) según otras tiendas. Una tienda británica da 735004 a la PCB 0020017592 de la Enviroplus F24E. Compara siempre la serigrafía.

¿Qué síntomas apuntan a esta placa y quién debe montarla?

climatizacioniberica.es los describe en la IRIS1.0: no enciende ni responde al termostato, errores erráticos, relés pegados o pistas quemadas y reinicios inesperados. Recomendamos que la monte un técnico cualificado: la placa marca ALIM 230V y lleva un relé observado RY610024 / 24VDC.

Cómo hemos verificado esta ficha

SAUNIER DUVAL V087_C

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

V087-C e IRIS 1.0: 4 orígenes (2 tiendas, 2 anuncios); 735004 junto a ambos: solo 2 tiendas. Ningún despiece oficial la cita. Themafast F24E MOD. 1: solo el taller.

Fuentes consultadas

climatizacioniberica.es: placa IRIS1.0 735004 V087_C (ref. 120401)Une 735004, IRIS1.0 y V087_C; calderas y síntomas
Michl's Onlineshop: Saunier Duval Iris1.0 735004 V087-CLos tres códigos juntos en el título
openclima.com: placa 120643-6 7252 (V3) Themafast C 24 E120643-6 y otros identificadores; versión V3
subito.it: anuncio de la placa IRIS 1.0 75500E V087.C (Thema Fast C 24 E)IRIS 1.0, V087.C y Thema Fast C 24 E
Wallapop: listado Saunier Duval Madrid (placa IRIS 1.0 V087 C)Une IRIS 1.0 con V087 C
totalcalderas.com: placa IRIS 1.0 Themaclassic C 24 EIRIS 1.0 en Themaclassic C 24 E y F 24 E; sin código de placa

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
