Placa de regulación Wolf GU/GG-EK · 2799110 · PCB 0438702 · GG-EK-18/24: Pieza e identificador ampliado

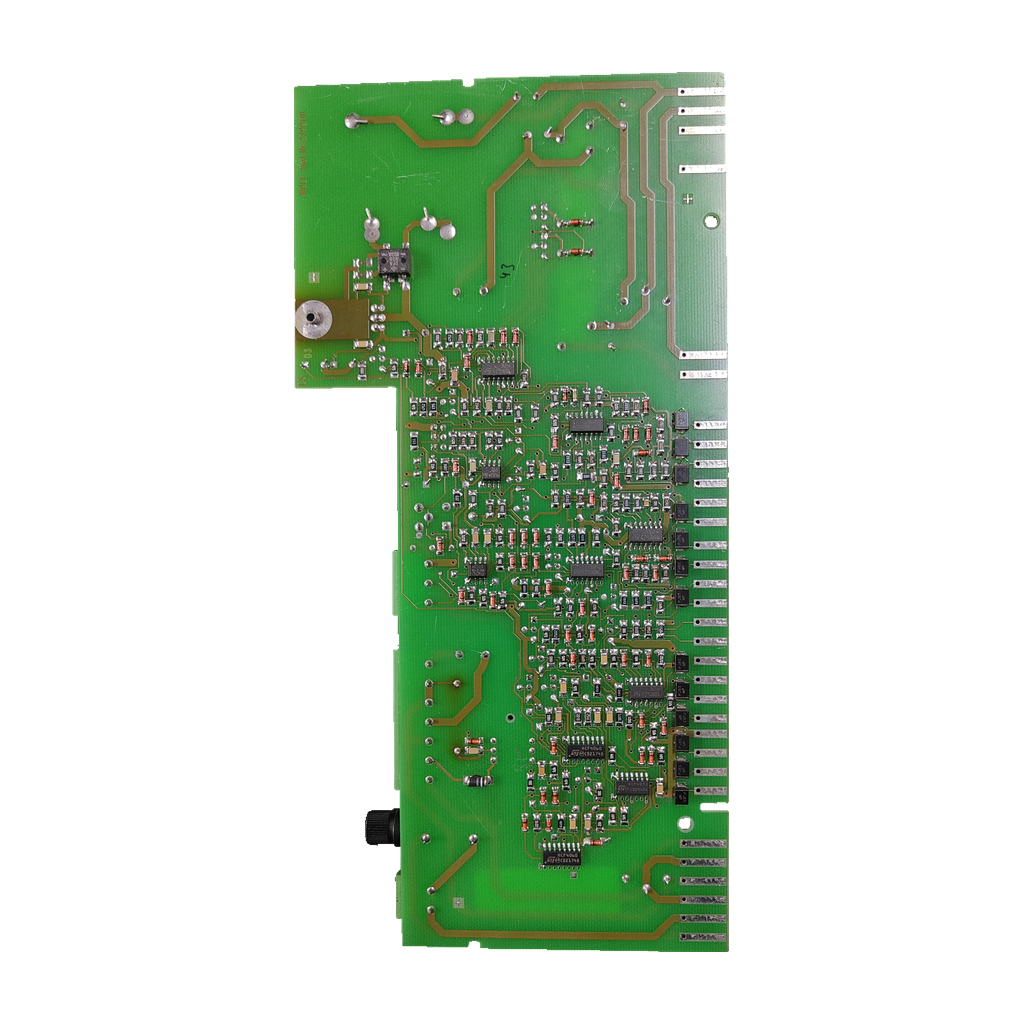

Placa de regulación Wolf GU/GG-EK · 2799110 · PCB 0438702 · GG-EK-18/24: vista 2
Placa de regulación Wolf GU/GG-EK · 2799110 · PCB 0438702 · GG-EK-18/24: vista 3
WolfFotos de esta unidad
1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

WolfReferencia verificada

Placa de regulación Wolf GU/GG-EK · 2799110 · PCB 0438702 · GG-EK-18/24

Referencia Wolf2799110 · sustituida por 8601911

La 2799110 (sustituida por la 8601911 según Wolf) es la placa de regulación Wolf GU/GG-EK, circuito 0438702. Confirmada por nuestro taller para CG-EK-18, GG-EK-18 y GG-EK-24; la lista oficial de Wolf la da también para GU-EK-18/24. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Placa de regulación Wolf
  • 2799110 · sustituida: 8601911
  • GU/GG-EK 18 y 24
  • PCB 0438702
Todos los códigos de esta unidad5
Referencia Wolf
2799110 · sustituida por 8601911
Código del circuito
0438702
Código de la etiqueta
2799110
Modelo
GU/GG-EK
SKU Ecoklima
PLC444
  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la Regelungsplatine, la placa de regulación de las calderas de gas Wolf GU-EK y GG-EK de 18 y 24. Un hilo de foro sobre una GU EK 18 relaciona una avería de esta placa con el bloqueo entre encendidos anulado (testimonio de usuario).

Compruébalo en tu placa

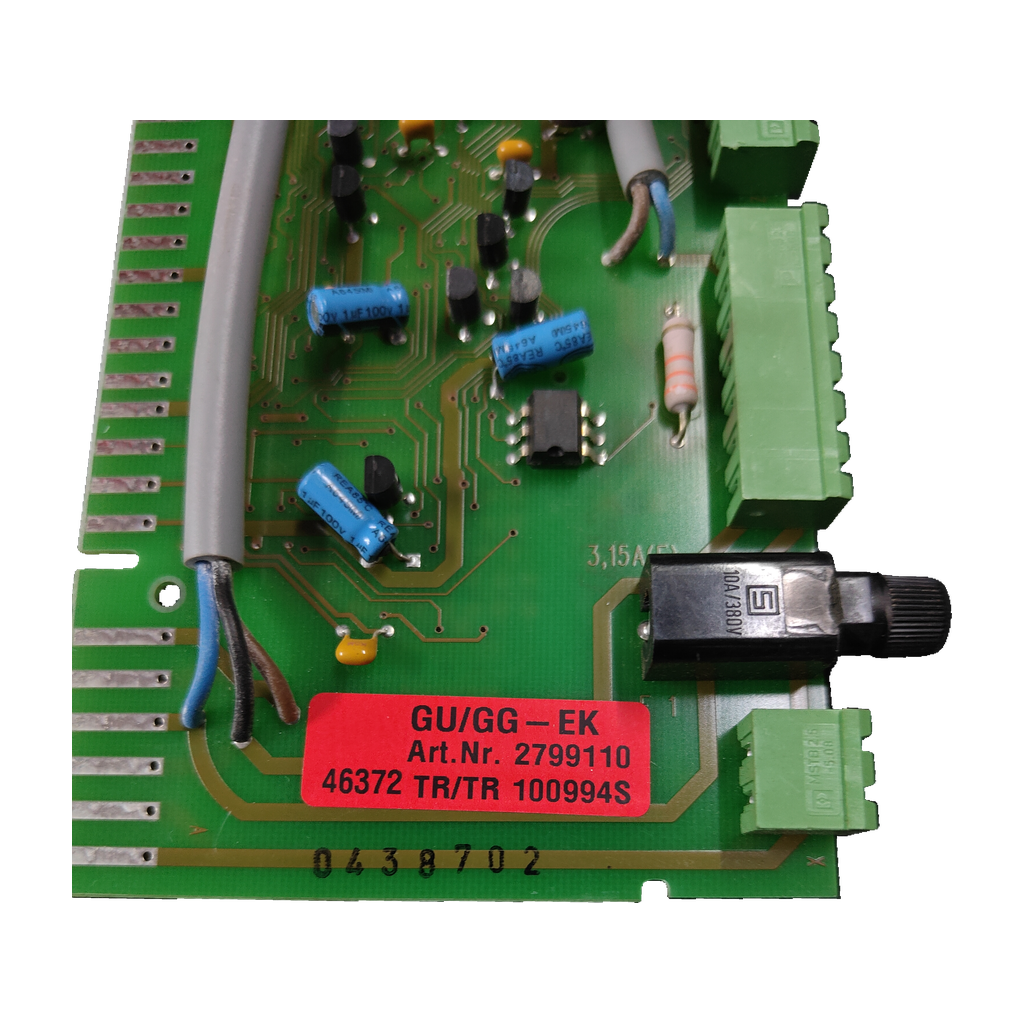

  1. Mira la placa: debe llevar el código de circuito 0438702 y la etiqueta «46372 TR/TR 100994S». El modelo de la placa es GU/GG-EK.
  2. Compara la referencia Wolf: 2799110, o la actual 8601911 (la lista oficial dice que sustituye a la 2799110).
  3. No la confundas con la placa del autómata de encendido (8601907 en GU-EK, 8601909 en GG-EK) ni con el conjunto «Regelung komplett» (8600077, 8600078).
  4. Comprueba en la placa de características que tu caldera es una Wolf CG-EK-18, GG-EK-18, GG-EK-24 o GU-EK-18/24.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
2799110Referencia Wolf de la placa GU/GG-EK (identificador de la unidad)
8601911Según la lista oficial de Wolf (ed. 09/06), sustituye a la 2799110
0438702Código del circuito (PCB) de la unidad
46372 TR/TR 100994SMarcaje de la etiqueta; heiz24.de da TR/TR 100994S como tipo
043802Lectura alternativa del marcaje de la placa
No la confundas con
  • 8601907Placa del autómata de encendido (Gasfeuerungsautomat) de la GU-EK; sustituye a la 2799100 · Es otra placa de la misma regulación, no la de regulación
  • 8601909Placa del autómata de encendido de la GG-EK; sustituye a la 2799105 · Es otra placa, no la de regulación
  • 8600077 · 8600078Conjunto «Regelung komplett» de la GU-EK y de la GG-EK/1EK · Otra posición de la lista; no dice si el conjunto incluye la placa

Calderas en las que va

5 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Wolf CG-EK-18Confirmada por nuestro taller
  • Wolf GG-EK-18Confirmada por nuestro taller · también en lista oficial, pumpendiscounter.de y kleinanzeigen.de
  • Wolf GG-EK-24Confirmada por nuestro taller · también en lista oficial, pumpendiscounter.de y kleinanzeigen.de
  • Wolf GU-EK-18Lista oficial de Wolf + pumpendiscounter.de + kleinanzeigen.de (+ haustechnikdialog.de)
  • Wolf GU-EK-24Lista oficial de Wolf + pumpendiscounter.de + kleinanzeigen.de
Por confirmarPor confirmar
  • Wolf GU-1EK1 fuente: pumpendiscounter.de (para la 8601911)
  • Wolf GG-1EKpumpendiscounter.de y sparepartsboilers.com (solo GG1EK-18) dan la 8601911; heizungsdrache.de da la 8601913 para GG-1E/1EK-18/24: discrepancia sin resolver
  • Wolf NG 2P1 fuente: pumpendiscounter.de (para la 8601911)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de fuentes externas · por confirmar

Tipo de pieza
Placa de regulación (Regelungsplatine), posición 0050Lista oficial de recambios Wolf
Nombre de la placa
Wolf GU/GG-EKheiz24.de · dcg-electronics.de

Marcados de esta unidad

Tipo de componente
Placa de regulación electrónica
Fusible indicado en la placa
3,15 A (F)
Marcaje del portafusible
10 A / 380 V
Condensador azul
1 µF, 100 V
Tipo de componente 7
Regelungsplatine / placa de regulación electrónica
Condensador visible alternativo leído 8
0,1 μF, 100 V

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no respeta el bloqueo de 3 minutos entre encendidos (Taktsperre).

En un hilo de 2021, un usuario de una GU EK 18 dice que se le averió la placa de regulación (ya cambiada) y que la Taktsperre estaba «ausser Kraft». Un mensaje de 2022 describe encendidos cada 1 a 2,5 min, sin nombrar la placa. Son testimonios: que lo revise un técnico.

Antes de cambiar la placa

Lo que revisa el técnico
Revisa el fusible

La placa indica un fusible de 3,15 A (F). Comprueba que no está fundido antes de cambiarla.

Monta con un técnico

Va en una caldera de gas con alimentación eléctrica: debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico esta placa Wolf GU/GG-EK y qué significan sus códigos?

2799110 es la referencia Wolf de la placa, sustituida por la 8601911 según la lista oficial. 0438702 es el código del circuito y «46372 TR/TR 100994S» el marcaje de la etiqueta (heiz24.de da TR/TR 100994S como tipo). 0438702 no lo hemos hallado en fuentes externas: lo confirma nuestro taller.

¿Sirve para mi Wolf GG-EK-24, GG-EK-18 o CG-EK-18?

Sí: nuestro taller la ha confirmado para la CG-EK-18, la GG-EK-18 y la GG-EK-24. Además, la lista oficial de recambios de Wolf (ed. 09/06) incluye la placa en la regulación GG-EK-18/24 (Material-Nr. 8611930). Las listas externas nombran GU-EK y GG-EK; la designación CG-EK no aparece en ellas.

¿Sirve para una Wolf GU-EK-18 o GU-EK-24?

Nuestro taller no la ha confirmado para la GU-EK, pero la lista oficial de Wolf la incluye en la regulación GU-EK-18/24 (Material-Nr. 8611928), y pumpendiscounter.de y un anuncio de kleinanzeigen.de coinciden. GU-1EK, GG-1EK y NG 2P: sin confirmar; para GG-1EK hay discrepancia (8601911 en dos tiendas, 8601913 en otra). Envíanos desde Contacto una foto de la etiqueta.

¿Qué diferencia hay entre la 2799110 y la 8601911?

Wolf sustituye la 2799110 por la 8601911: la lista oficial pone «ersetzt Art.Nr. 2799110», y pumpendiscounter.de y un anuncio de kleinanzeigen.de coinciden. Esta unidad lleva el número antiguo. piecesxpress.com da la 8601911 por obsoleta y fuera de las nomenclaturas Wolf; prevalece la lista oficial.

¿Se confunde con otras placas de la misma caldera?

Sí. La regulación de la lista oficial lleva también la placa del autómata de encendido: 8601907 en la GU-EK (sustituye a la 2799100) y 8601909 en la GG-EK (sustituye a la 2799105). Hay además los conjuntos «Regelung komplett» 8600077 (GU) y 8600078 (GG-EK/1EK); la lista no dice si incluyen la placa.

¿Qué síntomas apuntan a esta placa?

Solo testimonios de un hilo de HaustechnikDialog sobre la GU EK 18: en 2021 un usuario dice que se averió la placa de regulación y que la Taktsperre de 3 min estaba «ausser Kraft»; un mensaje de 2022 describe encendidos cada 1 a 2,5 min, sin nombrar la placa.

¿Puedo montarla yo mismo?

No. Va en una caldera de gas con alimentación eléctrica y debe montarla un técnico cualificado. Antes de cambiarla, que revise el fusible de 3,15 A (F) que indica la placa.

Cómo hemos verificado esta ficha

Wolf GU/GG-EK

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

La 2799110 como placa de regulación Wolf GU/GG-EK la dan la lista oficial y 6 fuentes más. 0438702 lo confirma el taller; no aparece fuera. Contradicción: piecesxpress.com da la 8601911 por obsoleta y fuera de las nomenclaturas Wolf; prevalece la lista oficial.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Wolf; la marca se cita para indicar compatibilidad.
