Placa electrónica Wolf KM351-R · Mat.-Nr. 2799250 para CGB-50: Pieza e identificador ampliado

Placa electrónica Wolf KM351-R · Mat.-Nr. 2799250 para CGB-50: vista 2

Placa electrónica Wolf KM351-R · Mat.-Nr. 2799250 para CGB-50: vista 3

Placa electrónica Wolf KM351-R · Mat.-Nr. 2799250 para CGB-50: vista 4

WOLFFotos de esta unidad

1 / 4

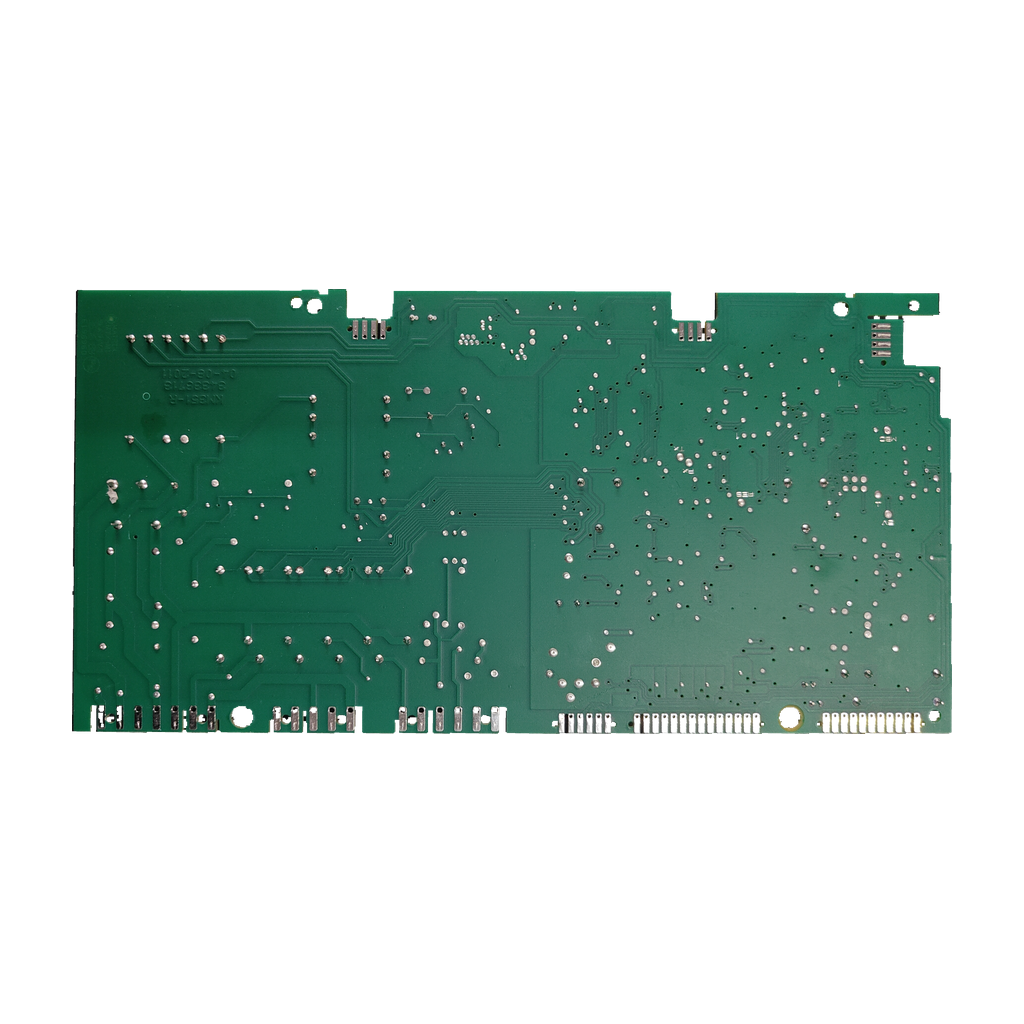

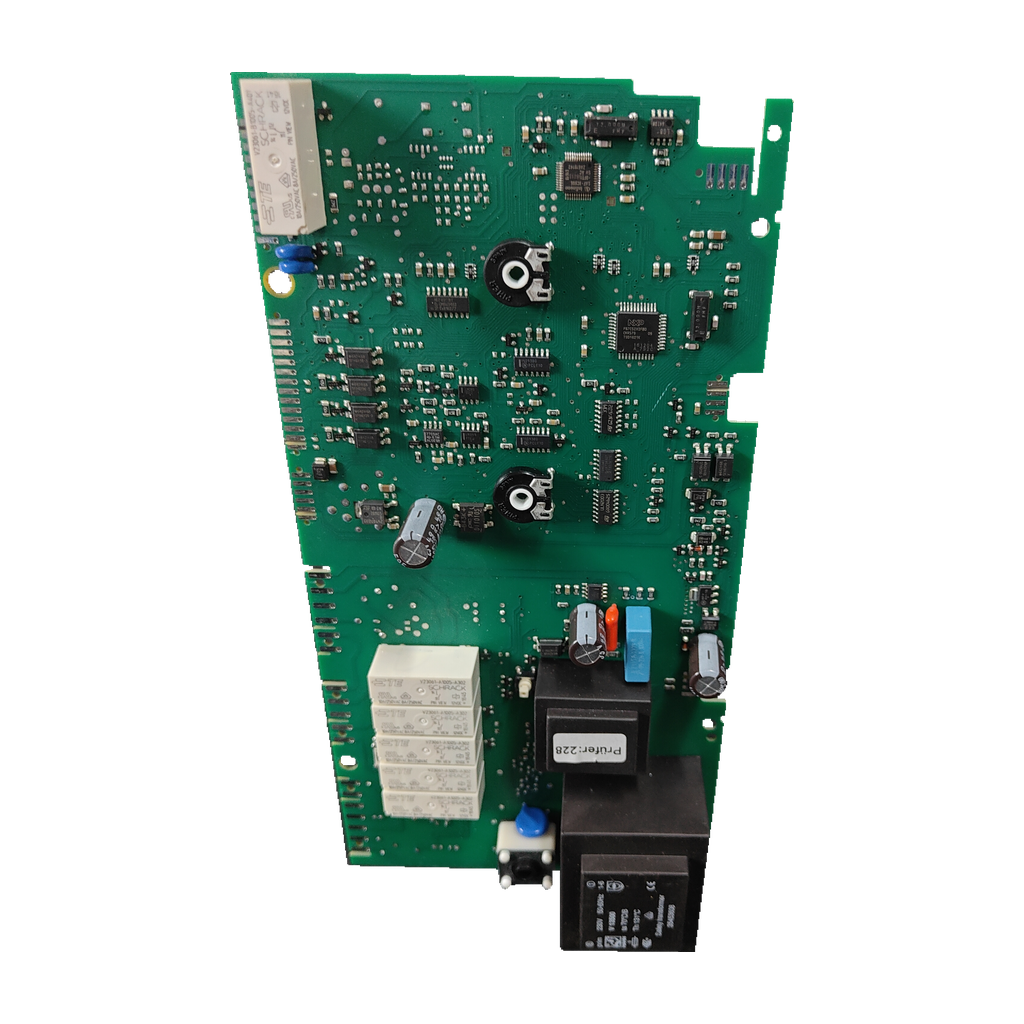

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

WolfReferencia verificada

Placa electrónica Wolf KM351-R · Mat.-Nr. 2799250 para CGB-50

Referencia Wolf2799250

La 2799250 (circuito KM351-R) es la placa de regulación Wolf de la CGB-50, confirmada por nuestro taller. También verificada para CGB-20, CGB-K-20 y CGS-20/160 (despiece oficial + 2 tiendas). Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Mat.-Nr. Wolf 2799250
Circuito KM351-R
Wolf CGB-50 confirmada
Trafo HAHN, primario 230 V

Todos los códigos de esta unidad4

Referencia Wolf: 2799250
Código del circuito: KM351-R
Modelo: KM351
SKU Ecoklima: PLC445

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa de regulación de la caldera de gas. Según una tienda alemana, sirve para regular la temperatura y gobernar la instalación de calefacción.

Compruébalo en tu placa

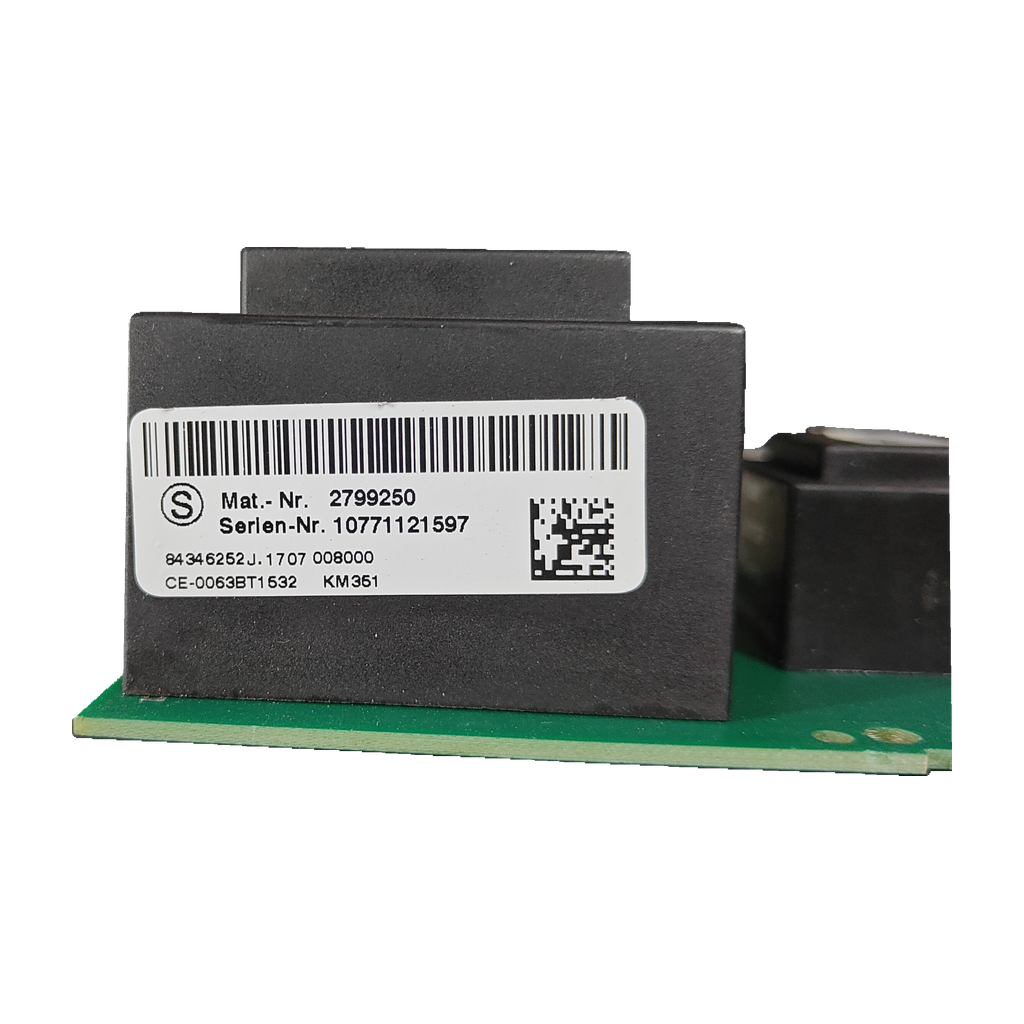

Busca en la etiqueta del módulo el Mat.-Nr. 2799250 y el tipo KM351. En el reverso del circuito debe estar impreso KM351-R, junto a 34338713.
No la confundas con la 279925099 (artículo posterior) ni con el conector de parámetros de la CGB-50 (8611197), que son piezas distintas.
Si tu caldera no es la CGB-50, mira en su despiece oficial si la Regelungsplatine lleva el 2799250: figura en las listas de CGB-20/K-20, CGS-20/160+, CGB-35/50, CGB-75/100 y CGW/CGI-20/120.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

2799250	Mat.-Nr. Wolf de la etiqueta del módulo. Código oficial en el despiece de CGB-35/50, CGB-75/100, CGB-20/K-20, CGS-20/160+ y CGW/CGI-20/120
KM351-R	Código del circuito impreso (reverso de la placa)
KM351	Tipo marcado en el módulo
34338713	Marcado del reverso del circuito, junto a KM351-R y la fecha 04-08-2011
84346252J	Marcado del módulo (84346252J.1707 008000)
CE-0063BT1632	Marcado CE del módulo
8603039	Número anterior de la misma placa, según 2 tiendas; los despieces oficiales listan ambos
279925099	Artículo posterior que, según varias tiendas, sustituye a 2799250 y 8603039

No la confundas con

279925099Placa de regulación Wolf posterior, que sustituye a 2799250 y 8603039 según varias tiendas · Es otro número: esta unidad está marcada 2799250 en la etiqueta del módulo
8611197Conector de parámetros «Stecker-Parameter CGB-50» (también 2744094 para 50 kW) · Es un conector aparte del despiece de la CGB-50, no la placa
2799238Mazo de cables externo conectado a la placa de regulación de la CGW-20/120 · Es un cable, no la placa

Calderas en las que va

3 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Wolf CGB-50Confirmada por nuestro taller · también en el despiece oficial Wolf CGB-35/CGB-50
Wolf CGB-20 y CGB-K-20Despiece oficial + 2 tiendas
Wolf CGS-20/160Despiece oficial + 2 tiendas (que dicen «CGS»)

Por confirmarPor confirmar

Wolf CGB-352 orígenes: despiece oficial Wolf CGB-35/CGB-50 (09/05) y satcrm.es (solo cita 8603039, número anterior de esta placa); por confirmar
Wolf CGB-75 y CGB-1001 origen: despiece oficial Wolf CGB-75/CGB-100 (06/07)
Wolf CGW-20/120 y CGI-20/1201 origen: despiece oficial Wolf (04/05)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Marcados de esta unidad

Transformador de seguridad HAHN — primario: 230 V; 50–60 Hz; bornes 1–6
Transformador de seguridad HAHN — marcados: V13500; ta 70 °C/B; Th 131 °C; 35453608
Relés blancos SCHRACK V23061-A1005-A302: bobina 12 VDC; contactos 10 A, 250 VAC y 6 A, 250 VAC
Serien-Nr. de la etiqueta del módulo: 10771121597
Marcados de módulo: 84346252J.1707 008000; CE-0063BT1632; KM351
Marcados en reverso PCB: KM351-R; 34338713; 04-08-2011

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

Que el cambio lo haga un taller o instalador autorizado. Una tienda alemana la describe como componente sensible a la electricidad estática (ESD).

Conector de parámetros de la CGB-50

El despiece oficial lista un «Stecker-Parameter» propio de la CGB-50 (8611197; 2744094 para 50 kW). No dice si se cambia con la placa: compruébalo al montar.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa Wolf y qué otros marcados comparar?

En la etiqueta del módulo figura el Mat.-Nr. 2799250 y el tipo KM351. En el reverso del circuito está impreso KM351-R, junto a 34338713 y la fecha 04-08-2011. Compara el Mat.-Nr. y el KM351-R con los de tu placa.

¿Sirve para mi Wolf CGB-50?

Sí. Nuestro taller ha confirmado esta placa para la Wolf CGB-50. Además, la lista oficial de recambios de la CGB-35/CGB-50 de Wolf (Art.-Nr. 30 61 422, 09/05) cita la Regelungsplatine 2799250 en su conjunto de regulación, Mat.-Nr. 8611188.

¿Sirve para otra Wolf, como la CGB-20, la CGB-K-20, la CGS-20/160 o la CGB-75?

CGB-20, CGB-K-20 y CGS-20/160: sí, verificada. Las listas oficiales de Wolf (Art.-Nr. 30 44 129 y 30 44 133, 12/07), ifs-store y una tienda de usadas citan la 2799250. CGB-35: su lista oficial y satcrm.es (que solo cita 8603039, número anterior), por confirmar. CGB-75/100 y CGW/CGI-20/120: solo su lista oficial, por confirmar. Varias tiendas dan esas calderas para el sustituto 279925099, pero no lo contamos como origen de la 2799250. Con otro modelo, compara el código en su despiece o envíanos desde Contacto una foto de la placa de características.

¿Qué diferencia hay entre 2799250, 8603039 y 279925099?

8603039 es el número anterior de esta placa de regulación, según hs-ersatzteilshop e ifs-store; los despieces oficiales de Wolf listan ambos. 279925099 es el artículo posterior: heiz24, ersatzteilfachmann y otras tiendas dicen que sustituye a 2799250 y 8603039. Esta unidad lleva el 2799250.

¿Qué significan KM351, KM351-R y 2799250?

2799250 es el número de material (Mat.-Nr.) de Wolf de la etiqueta del módulo; los despieces oficiales lo listan como «Regelungsplatine». KM351 es el tipo marcado en el módulo y KM351-R el código del circuito impreso. Ninguna ficha externa leída une KM351 con 2799250: esa unión consta en la etiqueta de esta unidad. Un anuncio de otra placa KM351 da 34336399 como número de serie; esta unidad lleva 34338713.

¿Hay que cambiar también el conector de parámetros de la CGB-50?

El despiece oficial de la CGB-35/CGB-50 lista aparte un «Stecker-Parameter CGB-50» (8611197) y un «Stecker-Parameter 50kW» (2744094). No indica si se sustituye con la placa. Al montarla, revisa que el conector de tu caldera está puesto y en buen estado.

¿Quién debe montar esta placa?

Un técnico cualificado. Según una tienda alemana, el cambio de la placa de regulación debe hacerlo un taller autorizado porque es un componente sensible a la electricidad estática (ESD); otra tienda añade que los ajustes de gas los haga un instalador autorizado.

Cómo hemos verificado esta ficha

WOLF KM351

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

2799250 es la placa de regulación Wolf según sus despieces oficiales y varias tiendas. KM351-R y 34338713 constan solo en la etiqueta. Un anuncio de otra placa KM351 da 34336399 como nº de serie: se anota; no cambia el código 2799250. CGB-50: taller.

Fuentes consultadas

Lista oficial de recambios Wolf CGB-35 / CGB-50 («REGELUNGSPLATINE 2799250»)Placa 2799250 en la regulación de la CGB-50; lista aparte el conector de parámetros
Lista oficial de recambios Wolf CGB-20 / CGB-K-20Placa 2799250 en la regulación, tras el 8603039 (posición 0080)
Lista oficial de recambios Wolf CGS-20/160+Placa 2799250 en la regulación, tras el 8603039 (posición 0080)
Lista oficial de recambios Wolf CGB-75 / CGB-100Placa 2799250 en la regulación de CGB-75 y CGB-100
Lista oficial de recambios Wolf CGW-20/120 y CGI-20/120Placa 2799250 y mazo 2799238 conectado a la placa
hs-ersatzteilshop: ficha «Wolf Reglungsplatine, 2799250»2799250 sustituye a 8603039
ifs-store: PCB Wolf 2799250 para CGB-(K)-20 y CGSNúmero anterior 8603039; misma ficha en otras 2 tiendas
Tienda de usadas: placa Wolf 2799250 para CGB-(K)-20 y CGSPlaca usada y probada con el código 2799250

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Wolf; la marca se cita para indicar compatibilidad.
