Placa electrónica CEZA ECSWS300 · C320756 para Manaut Minox 24: Pieza e identificador ampliado

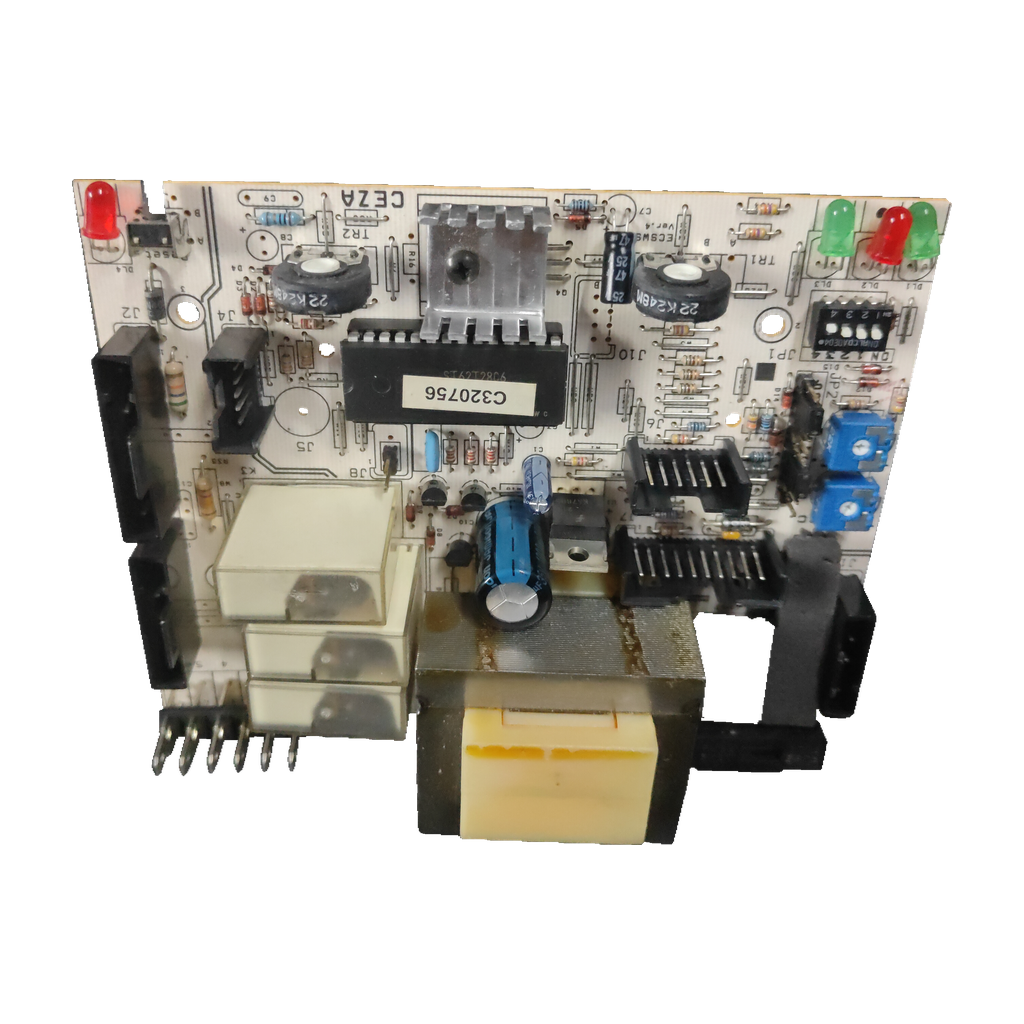

Placa electrónica CEZA ECSWS300 · C320756 para Manaut Minox 24: vista 2

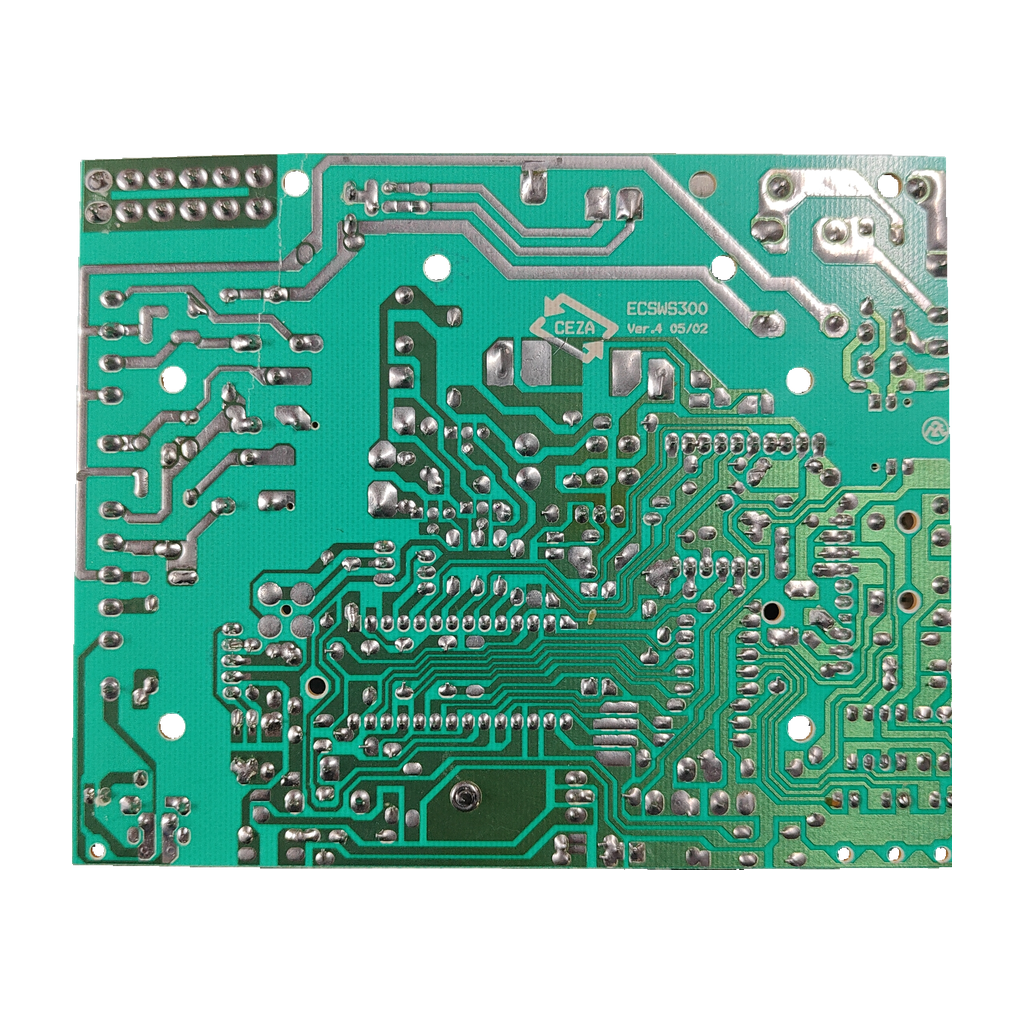

Placa electrónica CEZA ECSWS300 · C320756 para Manaut Minox 24: vista 3

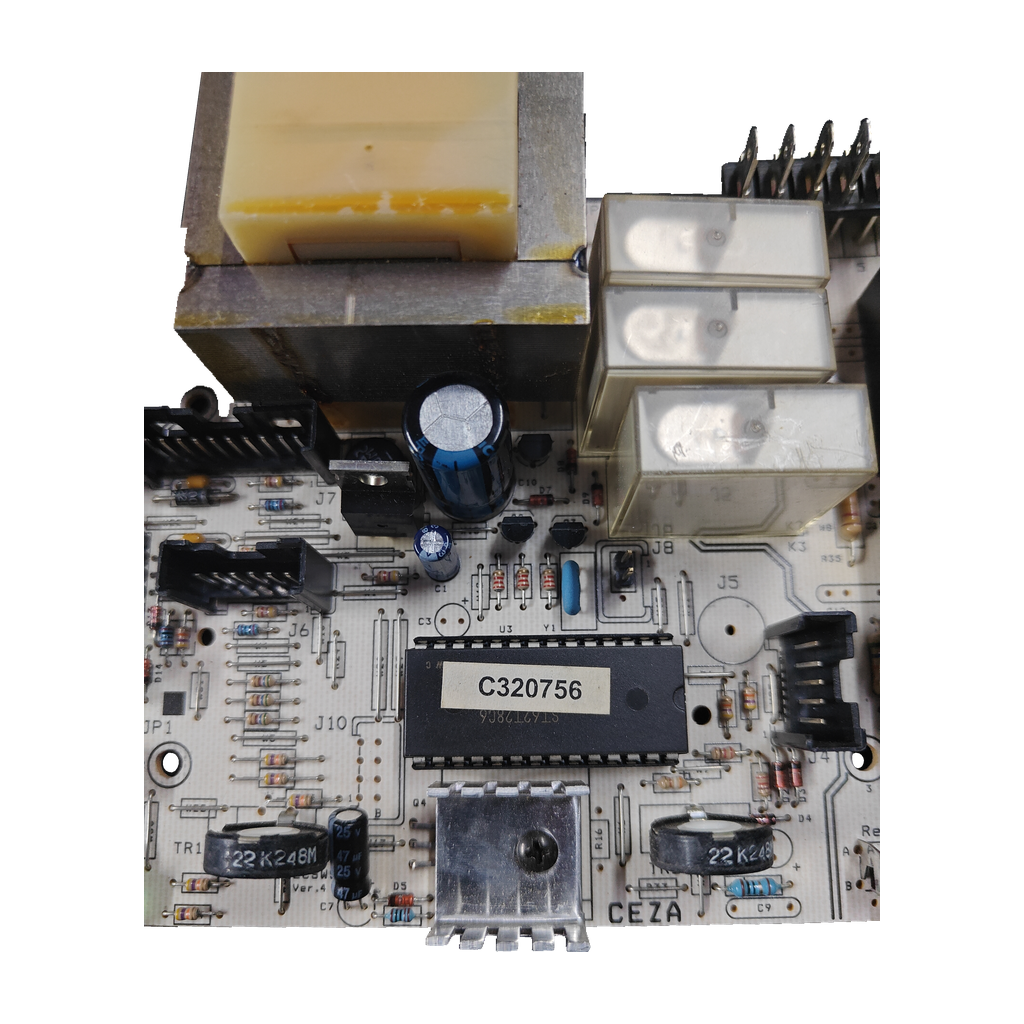

Placa electrónica CEZA ECSWS300 · C320756 para Manaut Minox 24: vista 4

CEZAFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

CezaCompatibilidad confirmada

Placa electrónica CEZA ECSWS300 · C320756 para Manaut Minox 24

Código del circuitoECSWS300

La CEZA ECSWS300 (código marcado C320756, versión 4) es una placa electrónica de control que nuestro taller ha confirmado para la caldera Manaut Minox 24. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

CEZA ECSWS300 · C320756
Versión 4 (Ver.4)
Manaut Minox 24
Conector de 6 posiciones

Todos los códigos de esta unidad2

Código del circuito: ECSWS300
SKU Ecoklima: PLC334

Ninguna fuente externa consultada cita C320756 ni ECSWS300 con la Minox. BI1885101 es un kit CEZA m90 sin modelo en la lista de Biasi; tiendas lo dan para Biasi M90 y una para la Minox 24-28 A/E. No se ha podido unir a nuestros códigos.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de control de la caldera. Según una tienda que lista la placa C320788 para la Minox 24 E, se cambia cuando la caldera no enciende, muestra códigos de error continuos o presenta fallos de funcionamiento. Antes de pedirla, compara su código y su versión con los de tu placa.

Compruébalo en tu placa

Busca en tu placa el código C320756 y la designación ECSWS300 del circuito CEZA. La nuestra marca también Ver.4 y el código de fecha 05/02.
Compara versión y código: hay placas ECSWS300 con otro código (por ejemplo C320788, versión 7) y una tienda vende una Biasi ECS/WS300 v4. La versión sola no basta: compara el código C320756.
Mira el conector superior: en la nuestra tiene 6 posiciones numeradas 1-6. Un subcomponente lleva el marcado 22 K248M y hay un condensador de 47 µF · 25 V.
No te fíes solo del nombre de la caldera (Minox 24, 24 A, 24 E, Minox 3): compara los marcados de la placa.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

C320756	Etiqueta sobre la placa (código marcado)
ECSWS300	Referencia y serigrafía del circuito CEZA
Ver.4	Versión de la placa (una tienda rotula la 7 con C320788)
BI1885101	Kit de tarjeta integrada «CEZA m90» en la lista de Biasi, sin modelo de caldera. Tiendas lo dan para Biasi M90 y una para Minox 24-28 A/E: por confirmar. Sin unir a C320756.

No la confundas con

C320788Placa que una tienda vende para la Minox 24 E y otra rotula ECSWS300 versión 7 · Otro código y otra versión: la nuestra es la 4, C320756
BI1855100Kit «scheda regolazione 1169» en la lista de recambios de Biasi · Es otro kit, no la tarjeta integrada CEZA
ECS/WS300 v4Placa Biasi ECS/WS300 v4 reacondicionada (tienda) · Otra marca: comparte designación y versión, pero la ficha no cita C320756 ni Minox
11.23.1-0.077.521-2Número de una «Biasi Ideal Boiler PCB Ecsws300» usada (tienda) · Otra marca y otro número: no cita C320756 ni Minox
0051BP2783Placa de calentador Cointra con versión de electrónica ECSWS300 (tienda) · Es de calentador, no de la caldera Manaut Minox 24

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Manaut Minox 24Confirmada por nuestro taller

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de nuestro inventario

Código fecha/serie visible: 05/02
Condensador subcomponente: 47 μF, 25 V
Marcado subcomponentes: 22 K248M
Conector superior: 6 posiciones numeradas 1-6
Aplicación indicada en inventario: MINOX 24

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Compara versión y código

La versión 4 no basta: una tienda vende una ECS/WS300 v4 de Biasi. Compara el código C320756 y la designación ECSWS300.

Configura la tarjeta al cambiarla

El manual oficial de la Manaut Minox 24A/28A (Manautec) dice que, al sustituir la tarjeta de mando, es indispensable configurarla para el tipo exacto de caldera. Mira el apartado equivalente del manual de tu modelo.

Monta con un técnico

Lo recomendable es que la cambie un técnico cualificado: es la electrónica de control de la caldera y, según el manual de la Minox 24A/28A, hay que configurarla para el tipo exacto de caldera.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué significan C320756, ECSWS300 y Ver.4?

En la nuestra, la etiqueta sobre la placa marca C320756 y el circuito lleva ECSWS300, la designación CEZA. También lleva Ver.4 (versión), 05/02 (código de fecha o serie visible) y un subcomponente marcado 22 K248M. Ninguna fuente explica esa numeración: úsala para comparar con tu placa, no para deducir.

¿Sirve para mi Manaut Minox 24?

Sí. Nuestro taller la ha confirmado para la Manaut Minox 24. Ninguna fuente externa consultada, ni siquiera el manual oficial de la Minox 24A/28A, cita C320756 ni ECSWS300 con esa caldera: compara el código de tu placa con C320756 antes de pedirla.

¿Sirve para una Minox 24 A, 24 E, Minox 3 24E o 28?

No podemos asegurarlo: nuestro taller solo ha confirmado la Minox 24. Una tienda lista para la Minox 3 24E/28E y la Minox 24-28 A/E «desde 09/2006» una placa tipo CEZA ST7 con la referencia BI1885101, pero no cita C320756 ni ECSWS300. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera.

¿Es lo mismo la ECSWS300 que la BI1885101 o la C320788?

No lo hemos podido comprobar. Biasi lista BI1885101 como kit de tarjeta integrada «CEZA m90» sin modelo; tiendas la dan para Biasi M90B.24A/28A, M94.24CM/28CM, Garda M90F y Riva Compact M90E, y una para Minox 24-28 A/E. Ninguna cita C320756. C320788 la dan una tienda para la Minox 24 E y otra para una ECSWS300 versión 7: la nuestra es la 4.

¿Hay varias versiones de la ECSWS300 y cómo evito equivocarme?

Sí. La nuestra es la versión 4 con C320756. Una tienda rotula con la versión 7 una ECSWS300 con otro código, C320788; otra vende una Biasi ECS/WS300 v4 y otra una placa de calentador Cointra con ECSWS300. Una tercera avisa de que bajo una misma referencia hay versiones distintas: compara relés y conectores. En la nuestra, el conector superior tiene 6 posiciones numeradas 1-6.

¿Hay que configurar algo al montar la placa?

Según el manual oficial de la Manaut Minox 24A/28A (Manautec), se accede a la placa retirando el panel frontal de la carcasa y, al sustituir la tarjeta de mando, es indispensable configurarla para el tipo exacto de caldera. Ese manual no da ningún código de la tarjeta. Consulta el apartado equivalente del manual de tu modelo.

¿Quién debe montar esta placa?

Lo recomendable es que la cambie un técnico cualificado: es la electrónica de control de la caldera y, según el manual de la Minox 24A/28A, al sustituir la tarjeta hay que configurarla para el tipo exacto de caldera. Si no estás seguro de que sea la tuya, llámanos al 919 931 595.

Cómo hemos verificado esta ficha

CEZA ECSWS300

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Ninguna fuente externa cita C320756 ni ECSWS300 con la Minox. Biasi lista BI1885101 (kit CEZA m90) sin modelo; tiendas lo dan para Biasi M90 y una para Minox 24-28 A/E. Otras tiendas asignan ECSWS300 a Biasi y a un Cointra; manda nuestro taller.

Fuentes consultadas

Lista de recambios Biasi SpA (PDF, copia en cremtermica.it)BI1885101 = kit tarjeta integrada «CEZA m90»; sin modelo de caldera
SATCRM: ficha que asocia BI1885101 a Manaut Minox 3 24E/28E y Minox 24-28 A/E (desde 09/2006); no cita C320756Minox 3 24E/28E y Minox 24-28 A/E desde 09/2006; Biasi M9024S; Malia 24E. Solo con BI1885101: no cita C320756 ni ECSWS300

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de CEZA ni de Manaut; las marcas se citan para indicar compatibilidad.
