Placa electrónica CEZA ECSWS355V5 · FSECZ355P1 para Manaut Minox 3 24 E: Pieza e identificador ampliado

Placa electrónica CEZA ECSWS355V5 · FSECZ355P1 para Manaut Minox 3 24 E: vista 2

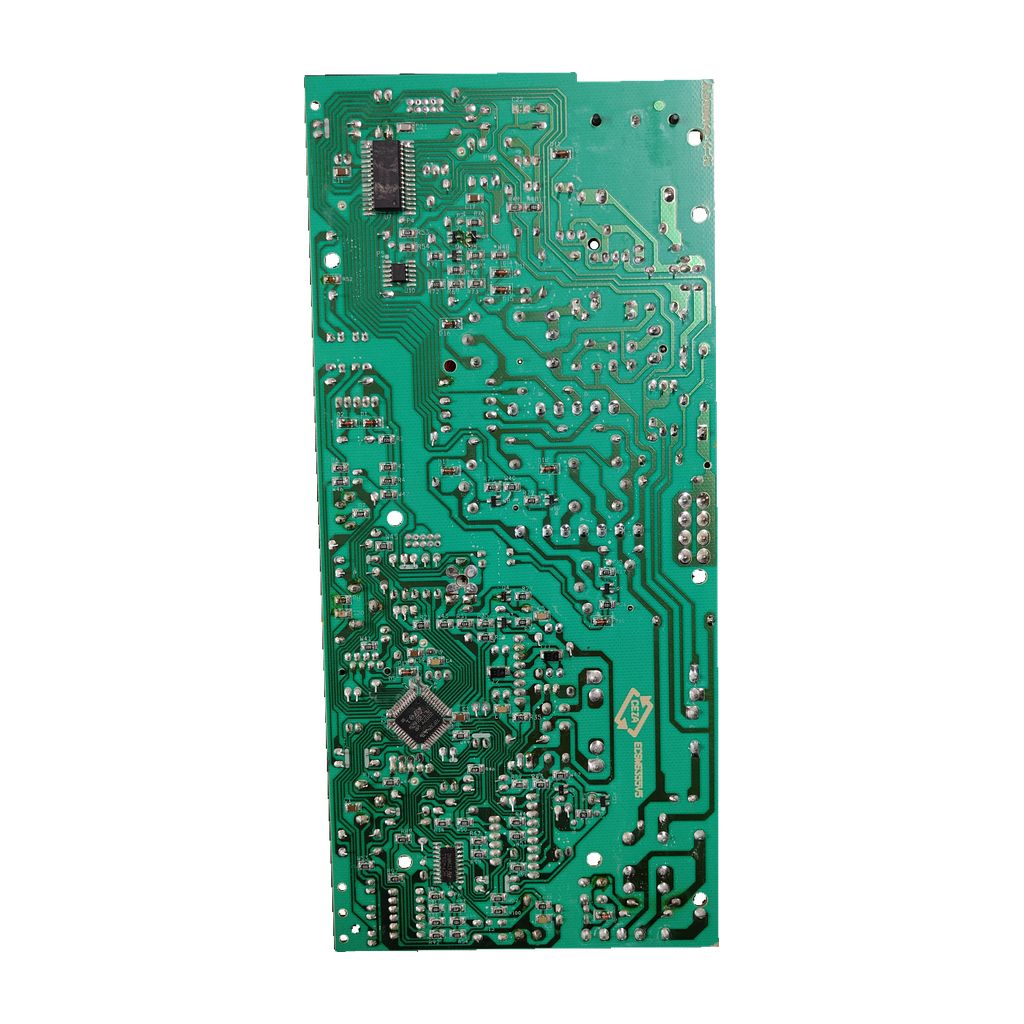

Placa electrónica CEZA ECSWS355V5 · FSECZ355P1 para Manaut Minox 3 24 E: vista 3

CEZAFotos de esta unidad

1 / 3

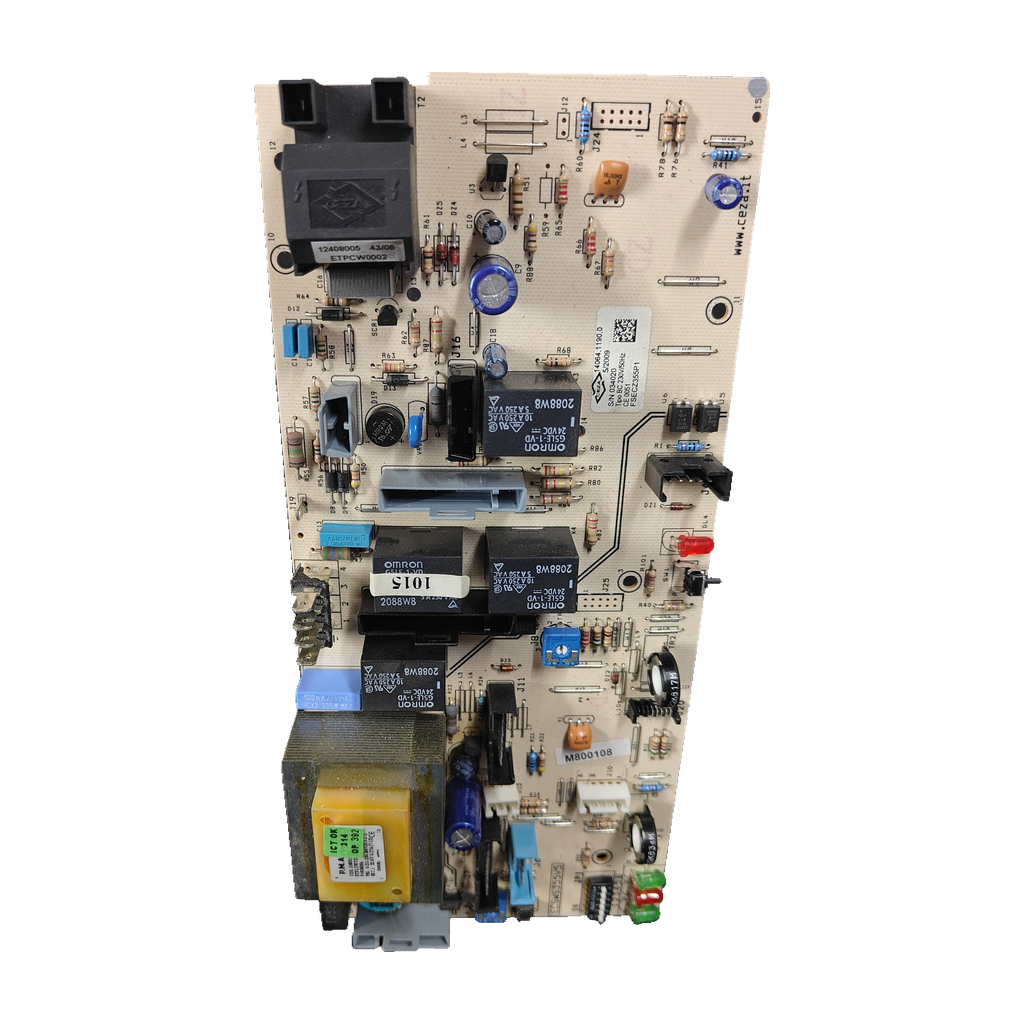

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

CezaCompatibilidad confirmada

Placa electrónica CEZA ECSWS355V5 · FSECZ355P1 para Manaut Minox 3 24 E

Referencia indicada por nuestro tallerM800108

La ECSWS355V5 (también FSECZ355P1 y 14064.1190.0) es una placa electrónica CEZA que nuestro taller ha confirmado para la Manaut Minox 3 24 E. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código ECSWS355V5
Tipo BC 230 V · 50 Hz
Fecha impresa 5/2009
Caldera Minox 3 24 E

Todos los códigos de esta unidad3

Referencia indicada por nuestro taller: M800108
Código del circuito: ECSWS355V5
SKU Ecoklima: PLC336

Ninguna página leída une ECSWS355V5, FSECZ355P1 ni 14064.1190.0 con una caldera. Openclima da M800108 como versión de electrónica de una placa Manaut; solo se pudo leer su meta descripción y en ese texto no aparece modelo de caldera. Es la única tienda leída que lo cita.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de la caldera. Monta transformador, relé OMRON de bobina 24 VDC, interruptor DIP de 6 posiciones y cristal de 16.00 MHz.

Compruébalo en tu placa

Busca en la placa los códigos ECSWS355V5, FSECZ355P1 y 14064.1190.0; el último también se escribe 140641190.
Comprueba la etiqueta (Tipo BC 230V/50Hz, fecha impresa 5/2009) y el interruptor DIP de 6 posiciones.
Fíjate en el último dígito: una tienda da M800109, 14064.1190.1 y BI1885101 para placas CEZA de Savio Biasi, y el título de otra pone m800109 y BI1885101 con Minox 3 24E, Biasi M9024S y Malia 24E. Esta placa lleva M800108 y 14064.1190.0.
Otra tienda lista 288.00.0007 y 288.90.0030 para la Minox 3. Ese listado no cita ningún código de esta placa: compara siempre los marcados.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera, o envíanos desde Contacto una foto de la etiqueta de tu placa.

Códigos de esta pieza

ECSWS355V5	Código marcado en la placa (también escrito ECSWS 355 V5)
FSECZ355P1	Código marcado en la placa (también FSECZ-355-P1)
14064.1190.0	Código marcado en la placa (también 140641190)
M800108	Referencia indicada por nuestro taller; una tienda la da como versión de electrónica de una placa Manaut
12408005	Transformador montado (lote 43/08, código ETPCW0002)

No la confundas con

m800109Código que un título de tienda pone junto a «Malia 24E con 1 placa»; el mismo título agrupa Minox 3 28E / 24E («tipo Ceza ST7 principal/encendido») y Biasi M9024S. Una tienda italiana lo da con 14064.1190.1 y BI1885101 para Savio Biasi. · Distinto de M800108. Ninguna página dice que sea la misma pieza ni lo une a ECSWS355V5: compara el de tu placa.
14064.1190.1Código de placa CEZA que una tienda italiana pone junto a M800109 y BI1885101 para Savio Biasi M94.24CM, M94.28CM, M90B.24A, M90B.28A y 624BM/A, entre otros. · Solo cambia el último dígito respecto a 14064.1190.0, el de esta placa. Ninguna página dice si son la misma pieza: compara ese dígito.
BI1885101Referencia Biasi de una placa de regulación o «Ceza» que tiendas dan para los Biasi M90 (una británica cita Riva Compact M90E, Riva Plus M90D y Garda M90F); el título de otra la pone junto a la Minox 3 24E. · Ninguna cita ECSWS355V5 ni M800108: no sabemos si es la misma pieza.
288.00.0007Módulo caldera, tarjeta de mando multimarca que un listado da para la Minox 3 24E (también 288.90.0030) · Ninguna página la une a ECSWS355V5: compara los marcados.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Manaut Minox 3 24 EConfirmada por nuestro taller

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Tipo y alimentacion etiqueta: Tipo BC 230V/50Hz
Fecha impresa etiqueta: 5/2009

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Marcado CE: 0051
Interruptor DIP subcomponente: 6 posiciones
Condensador subcomponente: 1000 μF / 25 V · 470 μF / 400 V
Condensador seguridad subcomponente: 100 nF / 275 V~ / X2
Cristal/oscilador subcomponente: 16.00 MHz
Relé subcomponente OMRON: bobina 24 VDC
Contactos relé subcomponente: 10 A / 250 VAC y 15 A / 250 VAC
Transformador subcomponente: 12408005; fecha/lote 43/08; código ETPCW0002
Transformador inferior subcomponente: PMA 314; 081 392
Componente redondo subcomponente: 2K63J
Aplicación indicada en inventario: Manaut Minox 3 24 E
Código de serie marcado: S/N034020

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Interruptor DIP de 6 posiciones

Anota la posición de los interruptores de la placa antigua antes de desmontarla y compárala con esta.

Monta con un técnico

Trabaja con 230 V y gobierna una caldera de gas: debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

En la placa van marcados ECSWS355V5, FSECZ355P1 y 14064.1190.0. Compara también la etiqueta (Tipo BC 230V/50Hz, fecha impresa 5/2009) y los componentes: interruptor DIP de 6 posiciones, cristal de 16.00 MHz y relé OMRON de bobina 24 VDC.

¿Sirve para mi Manaut Minox 3 24 E?

Sí. Nuestro taller la ha confirmado para la Manaut Minox 3 24 E. Compara los marcados de tu placa con los de esta: ECSWS355V5, FSECZ355P1 y 14064.1190.0. Para otras Minox (3 28E, 24-28 A/E) no la tenemos confirmada: envíanos desde Contacto una foto de la etiqueta de tu placa.

¿Qué significan ECSWS355V5, FSECZ355P1, 14064.1190.0 y M800108?

Los tres primeros son códigos marcados en la placa, de marca CEZA. M800108 es la referencia que indica nuestro taller y que una tienda da como versión de electrónica de una placa Manaut. No hemos encontrado una tabla del fabricante que explique cada código. El prefijo FSECZ aparece en la web de CEZA en otra placa (FSECZ095P2, de pellets), que no es esta.

¿Son m800109, BI1885101 o 14064.1190.1 la misma placa que M800108?

No lo sabemos. Una tienda italiana da M800109, 14064.1190.1 y BI1885101 juntos como placa CEZA para Savio Biasi (M94.24CM, M90B.24A…). El título de otra agrupa Minox 3 28E / 24E, Biasi M9024S y Malia 24E y pone m800109 junto a «Malia 24E con 1 placa». Esta placa lleva M800108 y 14064.1190.0, y ninguna página cita ECSWS355V5. Compara siempre los marcados.

¿Hay otras placas de la Minox 3 24E con las que se confunda?

Puede haber varias. Un listado da para la Minox 3 24E la tarjeta de mando 288.00.0007 y el módulo 288.90.0030, y para la Minox 24 E una tarjeta de encendido (288.90.0036). Otra tienda cuenta cinco placas distintas en su stock de la gama Minox. Ni ese listado ni esa otra tienda citan los códigos de esta placa.

¿Qué componentes lleva montados esta placa?

Según nuestro taller, además del interruptor DIP de 6 posiciones, el cristal de 16.00 MHz y el relé OMRON de bobina 24 VDC (contactos de 10 A / 250 VAC y 15 A / 250 VAC), lleva condensadores de 1000 μF / 25 V y 470 μF / 400 V, un condensador de seguridad de 100 nF / 275 V~ X2 y el transformador 12408005 (lote 43/08, código ETPCW0002). Sirve para comparar con tu placa.

¿Quién debe montarla?

Un técnico cualificado: la placa trabaja con tensión de red (Tipo BC 230V/50Hz, lleva transformador) y gobierna una caldera de gas. Antes de montarla, compara con la tuya los códigos ECSWS355V5, FSECZ355P1 y 14064.1190.0.

Cómo hemos verificado esta ficha

CEZA ECSWS355V5

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Openclima es la única tienda leída que cita M800108 (como placa Manaut); ni ella ni las demás fuentes leídas unen los códigos marcados con la Minox 3 24 E. La compatibilidad la confirma nuestro taller.

Fuentes consultadas

Openclima: ficha de la placa electrónica Manaut M800108Da M800108 como versión de electrónica de una placa original Manaut (solo se leyó la meta descripción)

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de CEZA ni de Manaut; las marcas se citan para indicar compatibilidad.
