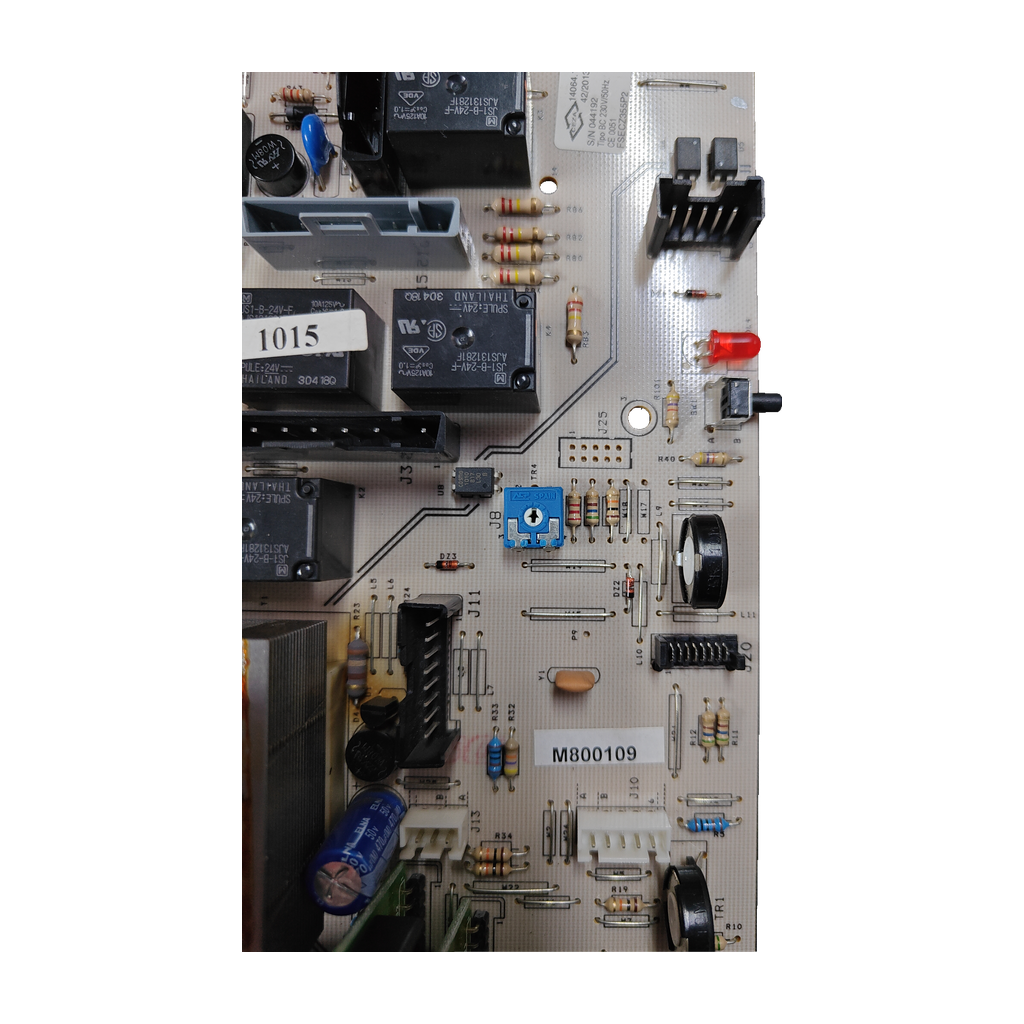

Placa electrónica CEZA FSECZ355P2 · 14064.1190.1 para Manaut Malia 28E: Pieza e identificador ampliado

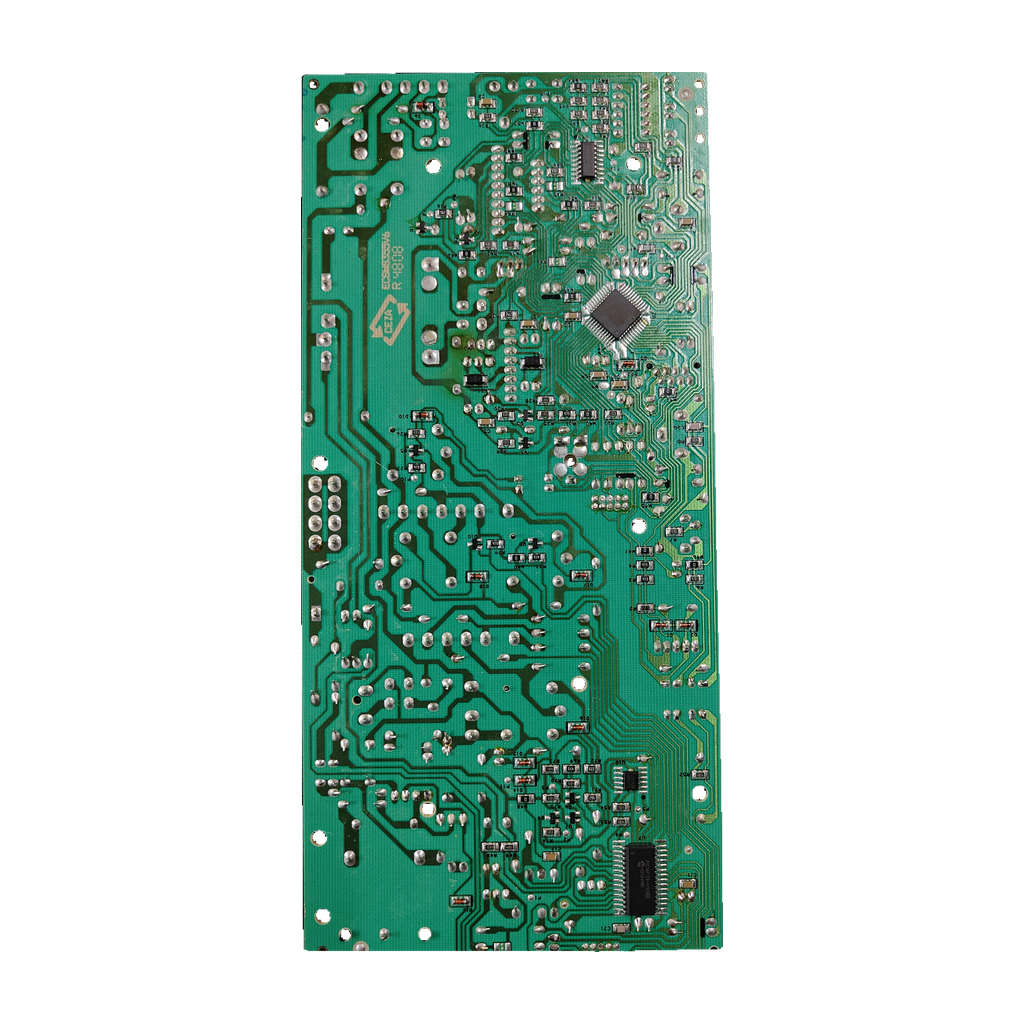

Placa electrónica CEZA FSECZ355P2 · 14064.1190.1 para Manaut Malia 28E: vista 2

Placa electrónica CEZA FSECZ355P2 · 14064.1190.1 para Manaut Malia 28E: vista 3

CEZAFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

CezaCompatibilidad confirmada

Placa electrónica CEZA FSECZ355P2 · 14064.1190.1 para Manaut Malia 28E

Referencia Manaut / BiasiBI1885101

La 14064.1190.1 (CEZA FSECZ355P2, M800109) es una placa electrónica que dos tiendas unen a la BI1885101 de Manaut y Biasi. Nuestro taller la ha confirmado para la Manaut Malia 28E; 3 o más tiendas, también para Contract M90B, Riva Compact M90E, Riva Plus M90D y Garda M90F. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 14064.1190.1
CEZA FSECZ355P2
Ref. Manaut/Biasi BI1885101
230 V · 50 Hz · Tipo BC

Todos los códigos de esta unidad5

Referencia Manaut / Biasi: BI1885101
Código del circuito: ECSWS355V6
Código de la etiqueta: 14064.1190.1
Modelo: FSECZ355P2
SKU Ecoklima: PLC327

Compara el 14064.1190.1 o el M800109: ninguna tienda cita la designación FSECZ355P2.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa electrónica que regula la caldera. Las tiendas la llaman tarjeta (Sercatec), placa principal y de encendido de tipo CEZA ST7 (satcrm) o PCB de regulación (heatingspares247). Se sospecha de ella si la caldera no arranca ni enciende y el fusible, las conexiones y los sensores están bien.

Compruébalo en tu placa

Busca en la placa el código 14064.1190.1 y la designación FSECZ355P2. El circuito lleva también M800109 y ECSWS355V6.
Compara con las referencias de las tiendas: BI1885101 (Manaut y Biasi) y M800109. No la confundas con la BI1305101 (Riva Compact M96E) ni con la BI1475114 (PCB «main» de la Garda).
Mira el modelo en la placa de características de tu caldera: la Malia 28E está confirmada por nuestro taller; con otro modelo, compara los códigos.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

14064.1190.1	Código principal marcado (CEZA); 2 tiendas lo unen a la BI1885101 (sercatec y ricambipercaldaie.it)
M800109	Etiqueta adhesiva sobre la placa; 3 tiendas lo unen a la BI1885101
BI1885101	Referencia Manaut y Biasi de esta tarjeta (varias tiendas)
FSECZ355P2	Designación marcada en la placa
ECSWS355V6	Código serigrafiado en el circuito
10045083	Número al que sustituye la BI1885101 (heatingspares247)
12408005 · 044192 · ETPCW0002	Otros marcados de la placa

No la confundas con

BI1475114PCB «main» de la Biasi Garda M90F · Otro código: capitalboilerparts lo lista aparte del BI1885101. Compáralo.

Calderas en las que va

6 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Manaut Malia 28EConfirmada por nuestro taller
Manaut Contract M90B.24A (desde 11/2006)3 tiendas: sercatec (Manaut), satcrm y ricambipercaldaie.it (Biasi/Savio)
Manaut Contract M90B.28A (desde 11/2006)3 tiendas: sercatec (Manaut), satcrm y ricambipercaldaie.it (Biasi/Savio)
Biasi Riva Compact M90E3 tiendas por la BI1885101: boilerpartscenter, heatingspares247 y pdqspares
Biasi Riva Plus M90D3 tiendas por la BI1885101: boilerpartscenter, heatingspares247 y pdqspares
Biasi Garda M90F4 tiendas por la BI1885101: boilerpartscenter, heatingspares247, pdqspares y capitalboilerparts

Por confirmarPor confirmar

Manaut Malia 24E1 tienda: satcrm.es («Malia 24E con 1 placa»)
Manaut Contract 3 Stelle M90.24CM/F y M90.28CM/F (desde 05/2006)2 tiendas: sercatec y satcrm
Manaut Nova Parva / Super Parva / Parva Externa M90.24A (desde 11/2006)2 tiendas: sercatec y satcrm
Manaut Minox 3 28E, Minox 3 24E y Minox 24-28 A/E (desde 09/2006)1 tienda: satcrm.es (también Biasi M9024S)
Savio Biasi M94.24CM y M94.28CM (después de 2006)2 tiendas: ricambipercaldaie.it y tbricambishop.com

No sirve para

Biasi Riva Compact M96E (24S, 28S y 32S)Lleva otra placa de encendido: BI1305101 (Bertelli), según capitalboilerparts

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de tiendas

Tipo de placa: CEZA ST7 · principal y de encendidosatcrm.es

Identificación y códigos del repuesto

Código marcado: 42/2013
Código marcado: 12408005 20/12
Código marcado: 1015

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

tipo y alimentacion marcados: Tipo BC 230V/50Hz
marcado de conformidad: CE 0051

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Referencia indicada: M800109; 14064.1190.1
Tipo: BC; alimentación marcada: 230 V/50 Hz
Aplicación indicada en inventario: MANAUT MALIA 28E
Código marcado: 14064.1190.1; 42/2013; 044192; 12408005 20/12; ETPCW0002; 1015
Marcado PCB: M800109; ECSWS355V6

Antes de cambiar la placa

Lo que revisa el técnico

Programación del módulo

Sercatec avisa de que su módulo BI1885101 se programa con las instrucciones de su producto. Pregúntanos por tu modelo antes de montarla.

Monta con un técnico

Trabaja a 230 V y controla una caldera de gas.

Preguntas frecuentes

7 preguntas

¿Cómo reconozco la placa 14064.1190.1?

Busca en la placa el código 14064.1190.1 y la designación FSECZ355P2; lleva también M800109, ECSWS355V6 y el marcado Tipo BC 230V/50Hz. Sercatec da «M800109 14064.1190.1» como modelo de tarjeta de marca CEZA, y ricambipercaldaie.it la titula «CEZA M800109 14064.1190.1 BI1885101».

¿Sirve para mi Manaut Malia 28E?

Sí. Nuestro taller la ha confirmado para la Malia 28E. Una tienda (satcrm.es) cita también la Malia 24E. Si tu caldera es otra, envíanos desde Contacto una foto de la placa y de la placa de características, o llama al 919 931 595.

¿Qué es la BI1885101 y cómo se relaciona con la 14064.1190.1?

La BI1885101 es la referencia que Manaut (Sercatec: «Referencia MANAUT: BI1885101») y Biasi dan a esta tarjeta CEZA. Sercatec y ricambipercaldaie.it unen el 14064.1190.1 a la BI1885101 (solo dos tiendas: por confirmar); Sercatec, satcrm y ricambipercaldaie.it la unen al M800109. Heatingspares247 indica que sustituye al 10045083.

¿Qué otras calderas llevan la BI1885101?

Con 3 o más tiendas: Manaut Contract M90B.24A y M90B.28A, Biasi Riva Compact M90E, Riva Plus M90D y Garda M90F. Con 2 tiendas: Contract 3 Stelle M90.24CM/F y M90.28CM/F, Nova Parva M90.24A y Savio Biasi M94.24CM y M94.28CM.

¿Sirve para la Biasi Riva Compact M96E o para el PCB «main» de la Garda?

Según capitalboilerparts, la Riva Compact M96E.24S, 28S y 32S lleva otra placa de encendido, la BI1305101 (Bertelli). La misma tienda lista para la Garda M90F un PCB «main», el BI1475114, además del BI1885101. Compara el código y escríbenos desde Contacto.

¿Qué significa cada código marcado en la placa?

14064.1190.1 es la referencia CEZA de la tarjeta; M800109 va en una etiqueta adhesiva sobre la placa y 3 tiendas lo unen a la BI1885101; FSECZ355P2 es la designación marcada; BI1885101 es la referencia Manaut y Biasi; ECSWS355V6 está serigrafiado en el circuito.

¿Hay que programarla y quién debe montarla?

Sercatec avisa de que su módulo BI1885101 se programa con las instrucciones de su producto: indícanos el modelo de tu caldera. Debe montarla un técnico cualificado: trabaja a 230 V y controla una caldera de gas.

Cómo hemos verificado esta ficha

CEZA FSECZ355P2

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

14064.1190.1 y BI1885101: sercatec y ricambipercaldaie.it (2 orígenes). M800109 y BI1885101: sercatec, satcrm y ricambipercaldaie.it. Sin despiece oficial. Los nombres varían (tarjeta, placa principal y de encendido, PCB de regulación). Malia 28E: la confirma el taller.

Fuentes consultadas

Sercatec: tarjeta Manaut BI1885101 (modelo M800109 14064.1190.1, marca CEZA)Une BI1885101, M800109 y 14064.1190.1; Contract y Nova Parva
Ricambi per Caldaie: scheda Savio Biasi CEZA M800109 14064.1190.1 BI1885101Une los tres códigos; calderas Savio Biasi M94 y M90B
satcrm: placa Manaut BI1885101 · M800109 (tipo CEZA ST7)Une M800109 y BI1885101; Malia 24E, Minox, Contract, Nova Parva
Boiler Parts Center: PCB Biasi BI1885101Garda M90F, Riva Compact M90E y Riva Plus M90D
Heatingspares247: PCB de regulación Biasi BI1885101Sustituye al 10045083; Riva Compact, Riva Plus, Garda
PDQ Spares: PCB Biasi BI1885101Lista por modelo: Garda, Riva Compact y Riva Plus
Capital Boiler Parts: PCB Biasi Garda M90F BI1885101 (reacondicionado)Garda M90F; la Riva Compact M96E lleva la BI1305101

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de CEZA, Manaut ni Biasi; las marcas se citan para indicar compatibilidad.
